五辐运动款汽车轮毂三维设计作品

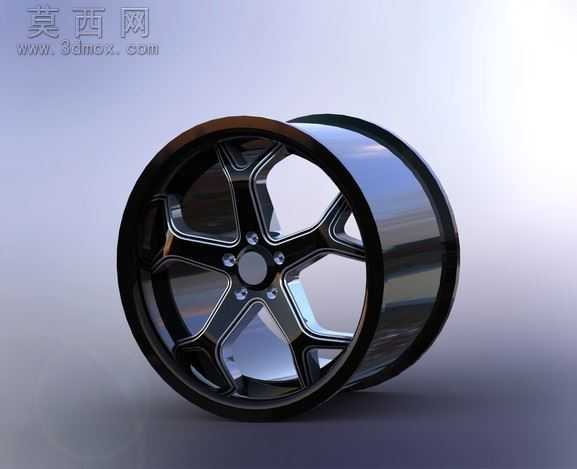

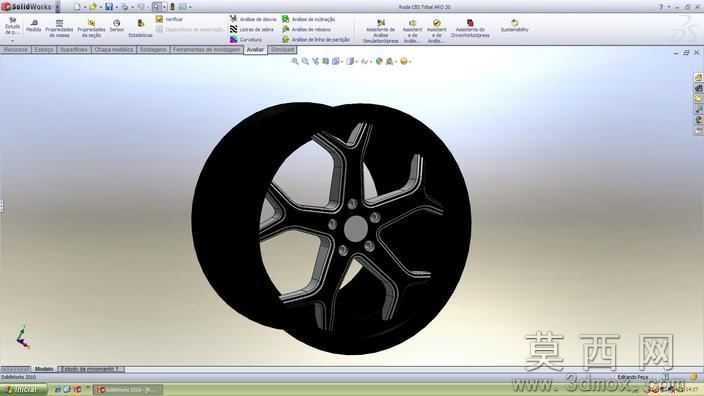

本作品为运动风格汽车铝合金轮毂的三维设计成果，建模阶段依托SolidWorks平台完成全参数化构建，首先以轮毂中心定位基准面为草图绘制平面，确定PCD螺栓孔分布圆直径、中心孔孔径、轮辋名义直径、轮缘宽度等核心参数，先完成轮辋部分的回转特征建模，严格匹配民用乘用车轮辋的标准轮廓曲线，保证轮辋与轮胎配合的密封面、胎圈座结构尺寸符合行业规范，避免后续装配出现干涉问题。轮辐部分采用五辐分叉式运动造型设计，每根主辐条从中心安装盘位置向外延伸至轮辋接合处，辐条表面做了内凹切削造型处理，通过多段引导线放样生成流畅的曲面过渡，既还原了改装款轮毂的凌厉视觉质感，也在建模阶段同步考量了辐条的受力分布，在辐条与轮辋连接位置做了圆角加厚处理，避免应力集中问题。中心安装盘部分精准绘制了五个螺栓安装孔的定位阵列，中心孔位置做了适配轮毂盖的台阶结构，螺栓孔周边做了沉头设计，匹配标准轮毂螺栓的安装尺寸。材质与渲染阶段，为轮辐表面赋予了亮面金属烤漆材质，调整材质的反射粗糙度参数模拟真实轮毂的半哑光黑烤漆质感，辐条边缘的切削面赋予高反光抛光铝合金材质，通过明暗材质对比强化轮毂的立体感，轮辋部分赋予黑色橡胶搭配金属基底的混合材质，还原轮胎与轮辋装配后的真实视觉效果。渲染场景采用软件默认的柔和环境光，添加辅助点光源突出辐条的曲面光影层次，完整呈现轮毂的造型细节。设计过程中同步完成了装配干涉检查，验证轮毂中心孔、螺栓孔与常规乘用车转向节安装位的匹配性，轮辐内侧预留了足够的刹车卡钳避让空间，满足实车改装的空间需求，整体模型结构完整，曲面过渡顺滑，无破面、重叠面等建模问题，可用于汽车改装方案展示、轮毂结构教学参考等场景。
