口罩生产用无纺布放卷设备结构设计

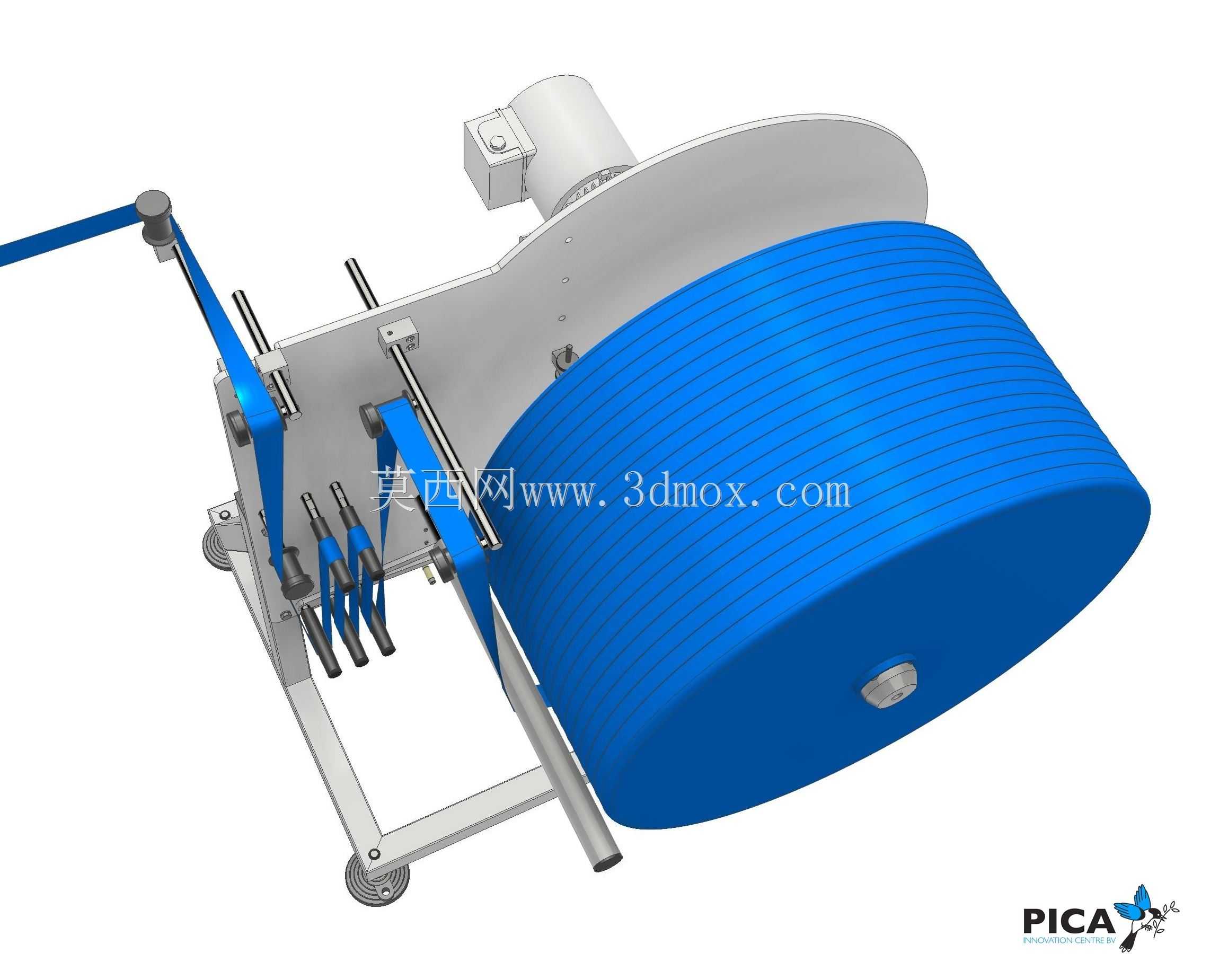

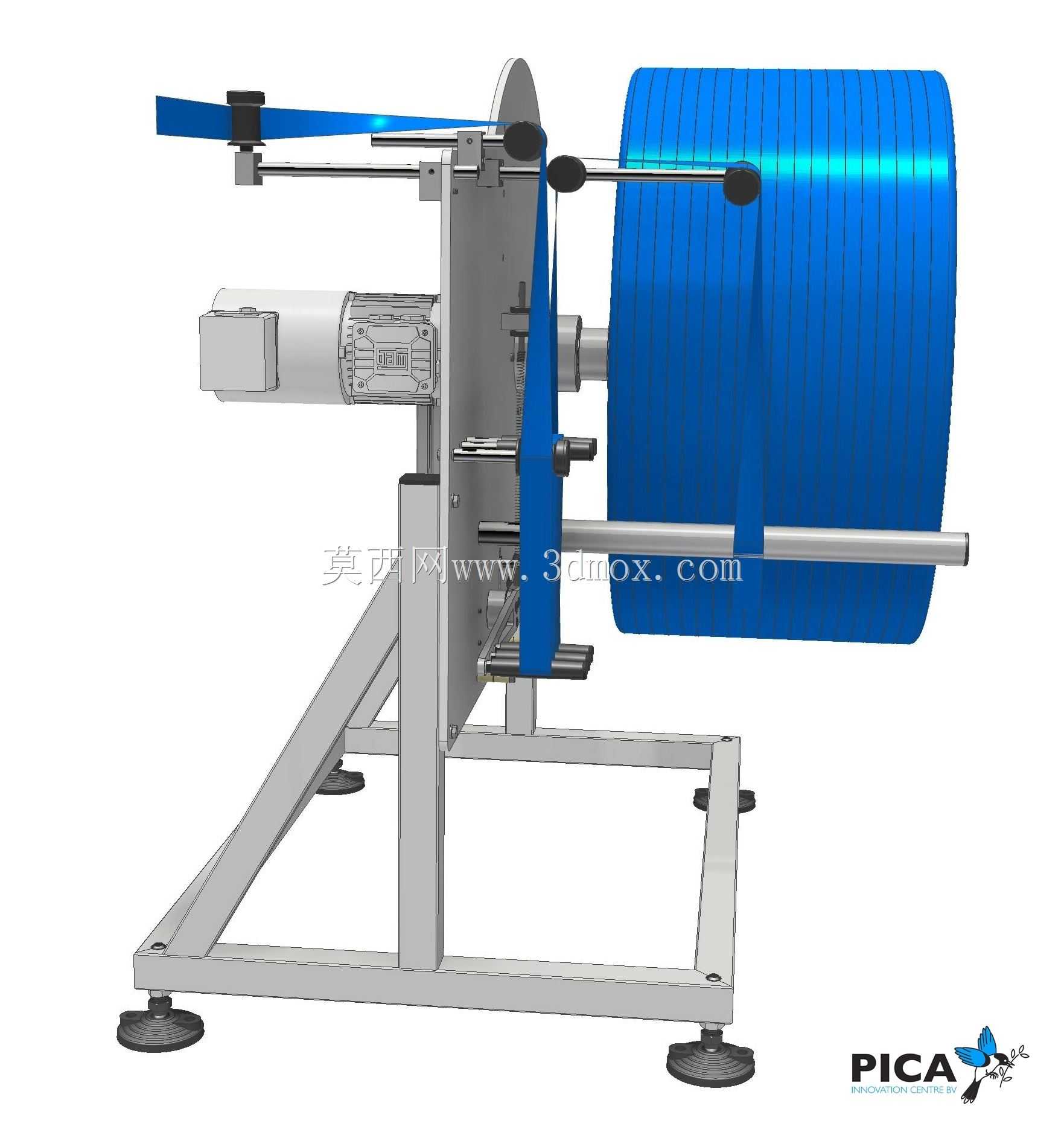

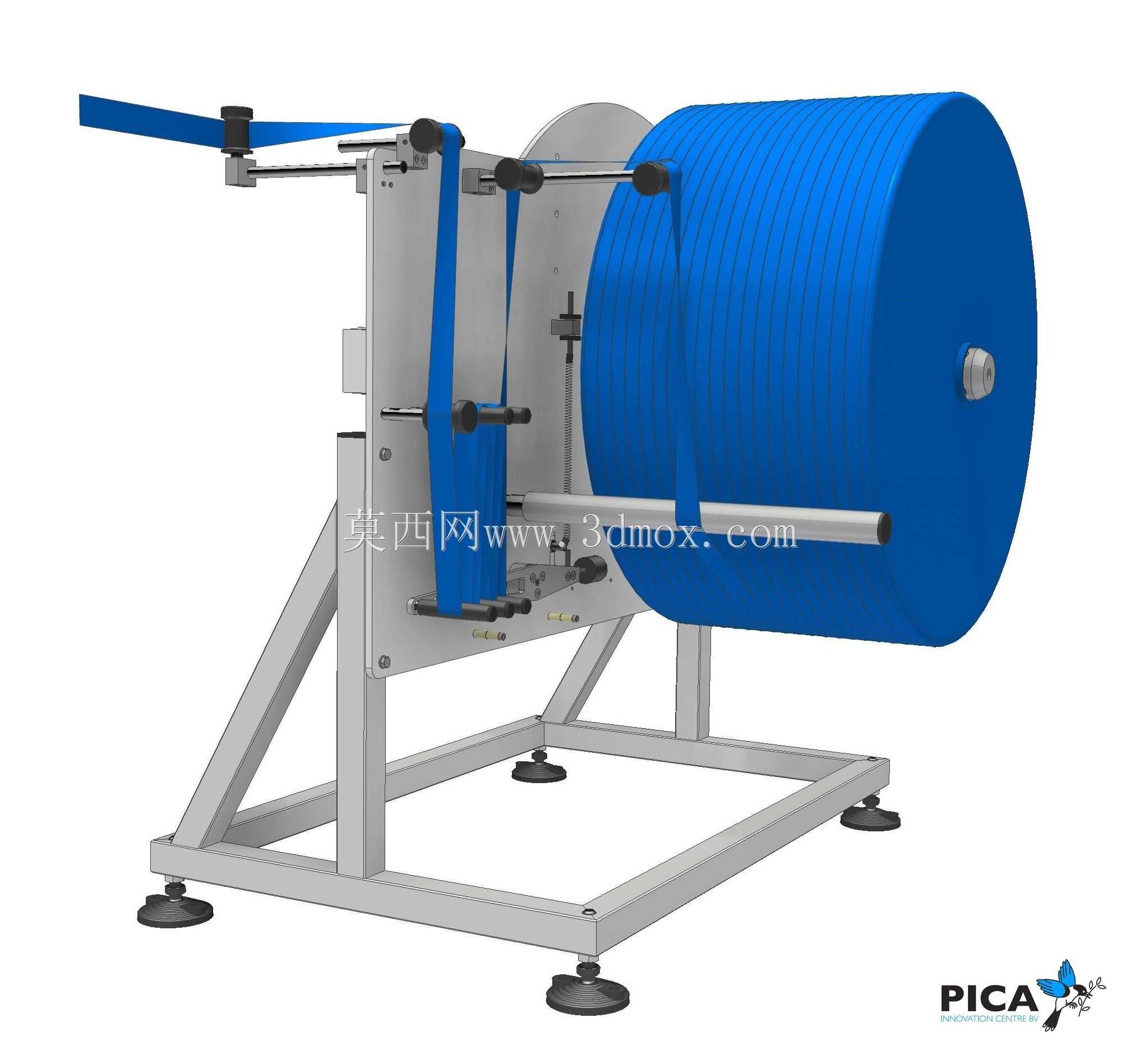

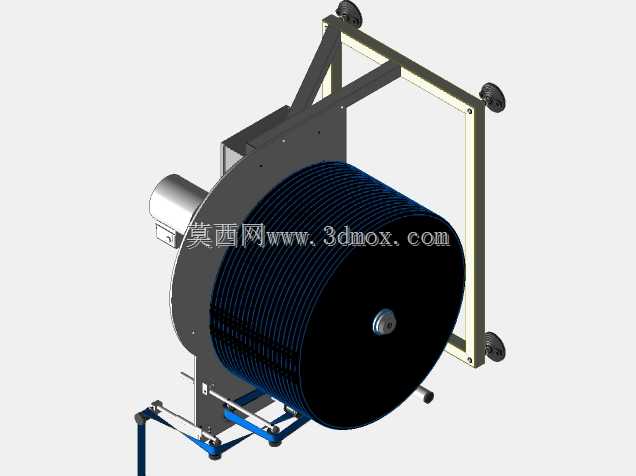

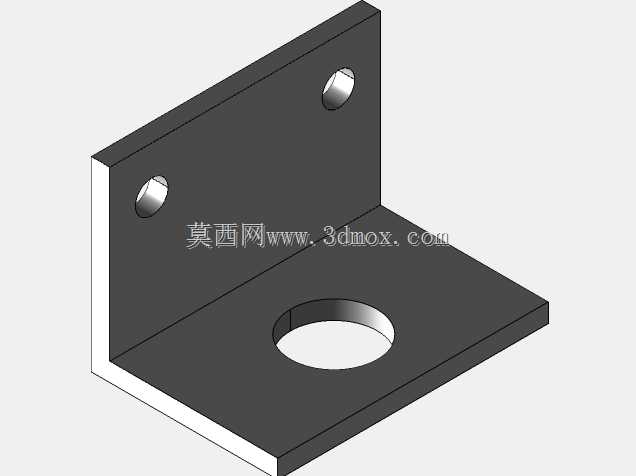

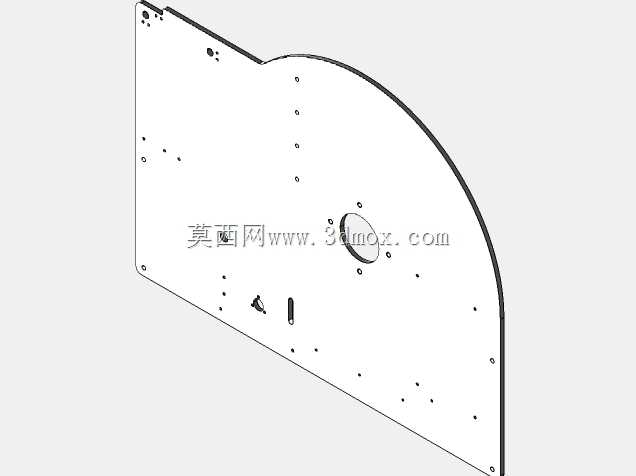

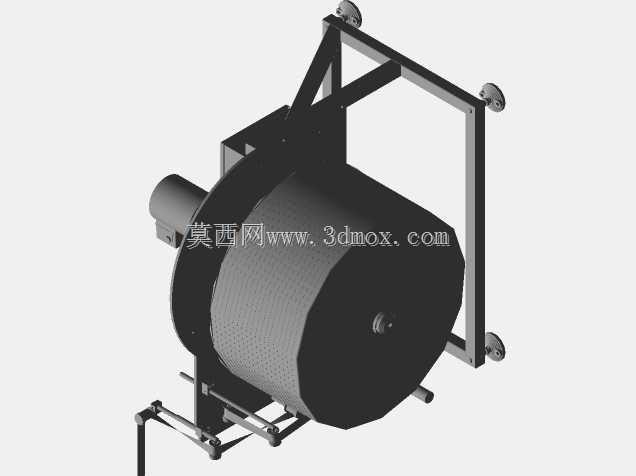

　　该设备针对医用外科口罩生产线上的大卷无纺布原料供给场景设计，核心适配800毫米外径的横向线轴无纺布卷材，解决大幅宽、大卷径无纺布在连续生产过程中的平稳放卷、张力恒定输出问题，避免卷材跑偏、拉伸变形、断料等影响口罩成品质量的生产故障。从结构布局来看，设备采用方管焊接一体式机架，底部配置四个可调式脚杯支撑，可根据车间地面平整度调整设备水平度，抵消地面不平整带来的机架晃动问题，保障放卷过程的运行稳定性，机架整体采用三角形加强筋布局，在大重量卷材挂载状态下不会出现结构形变，长期运行无应力变形隐患。

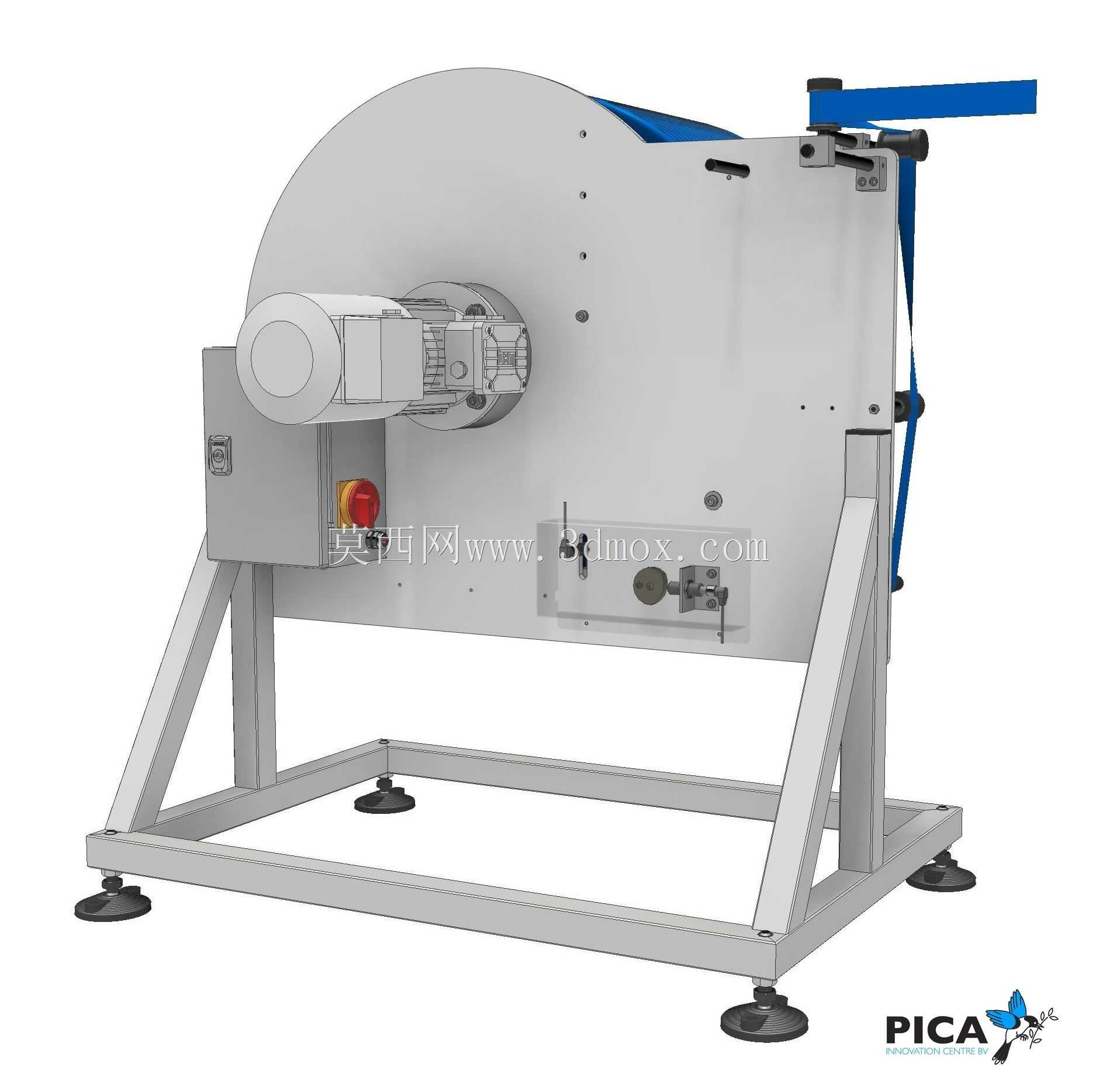

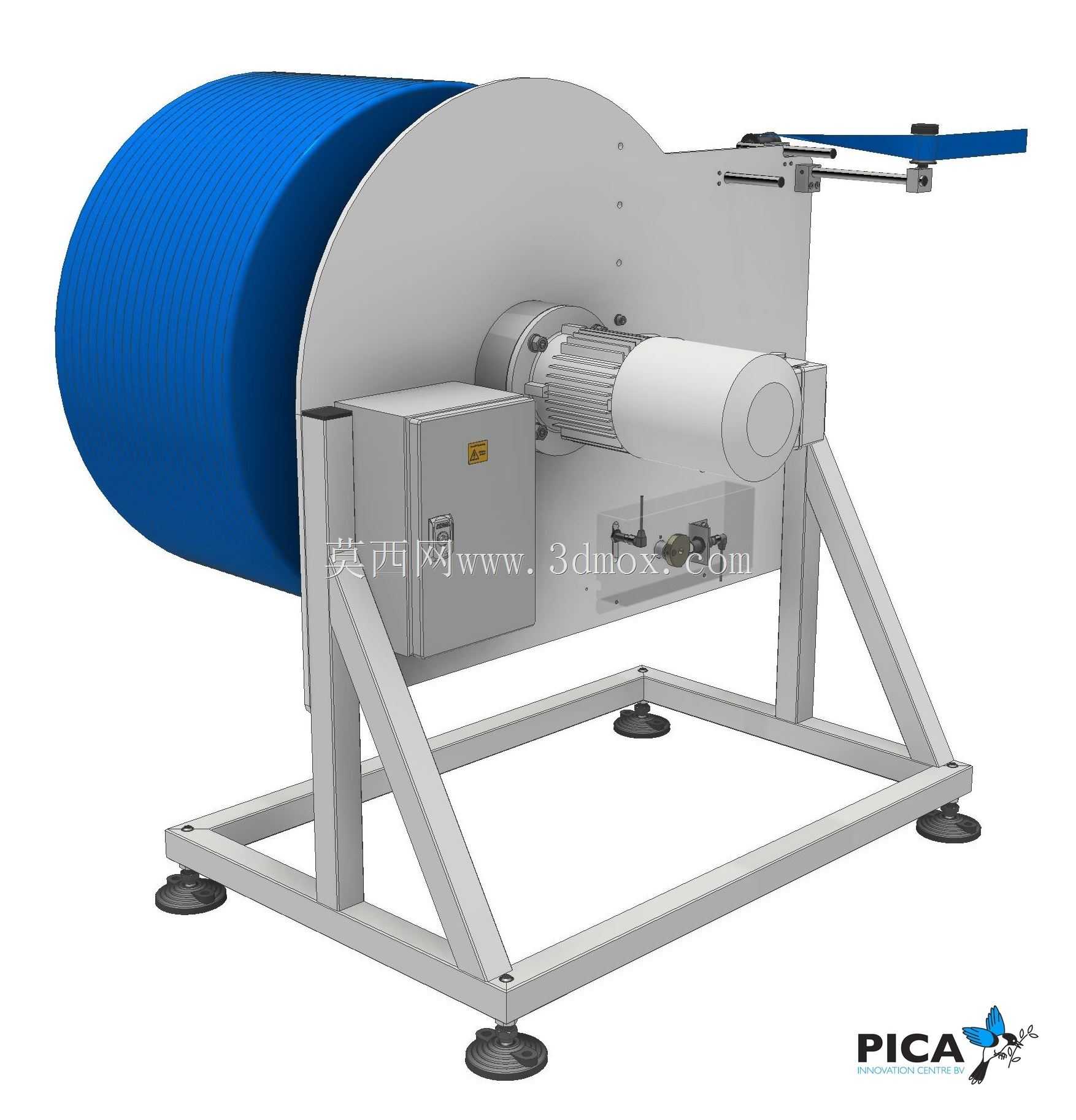

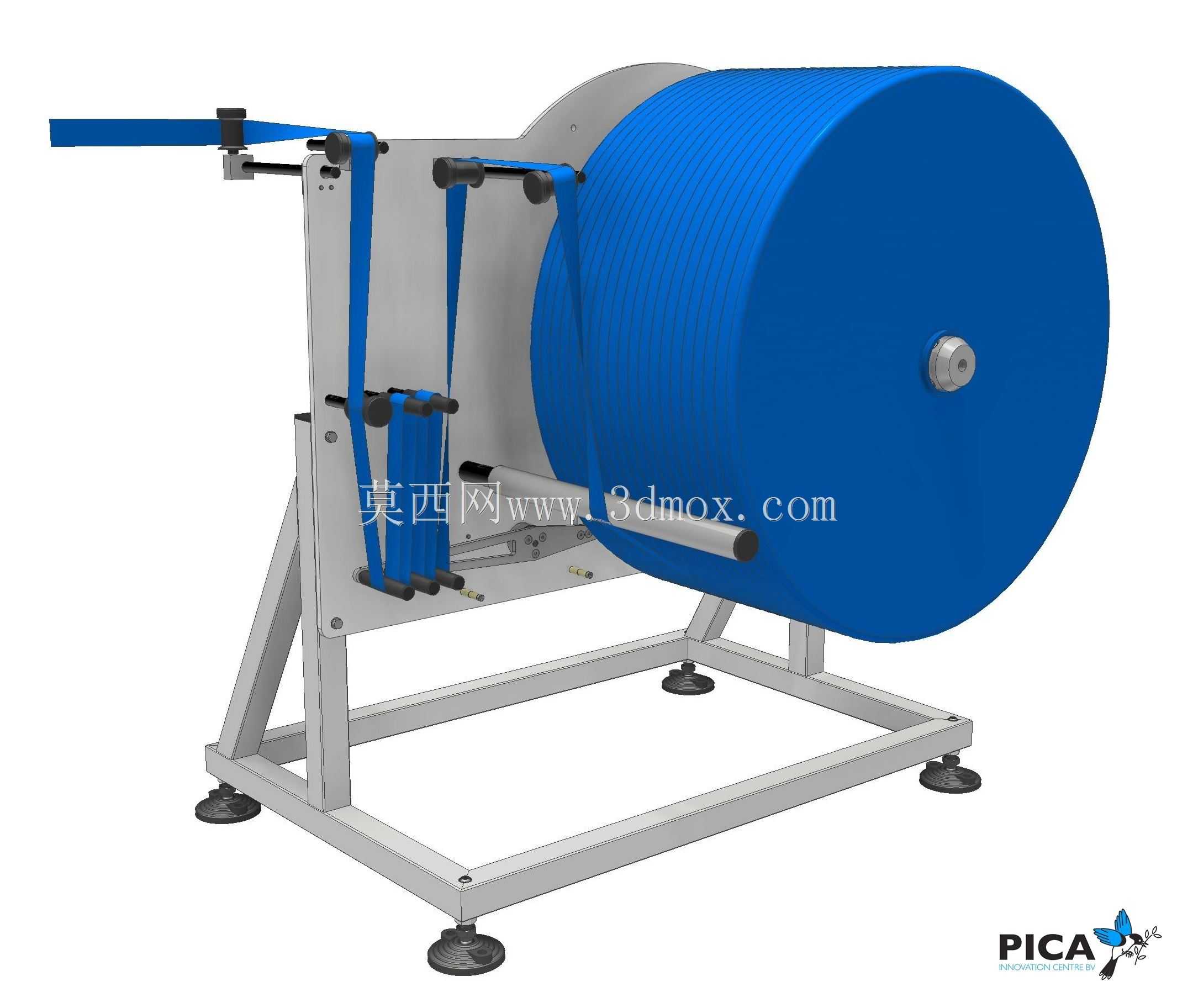

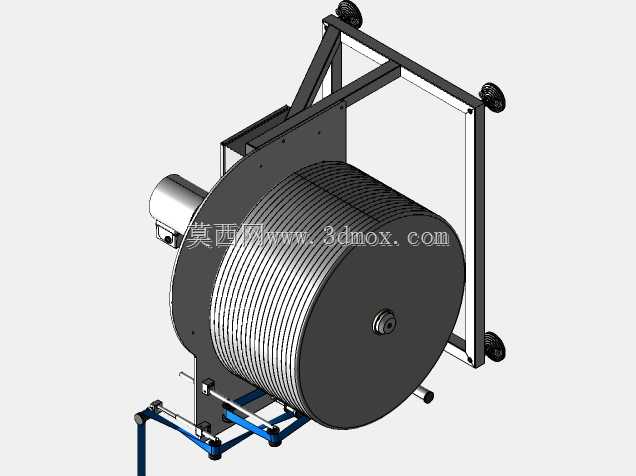

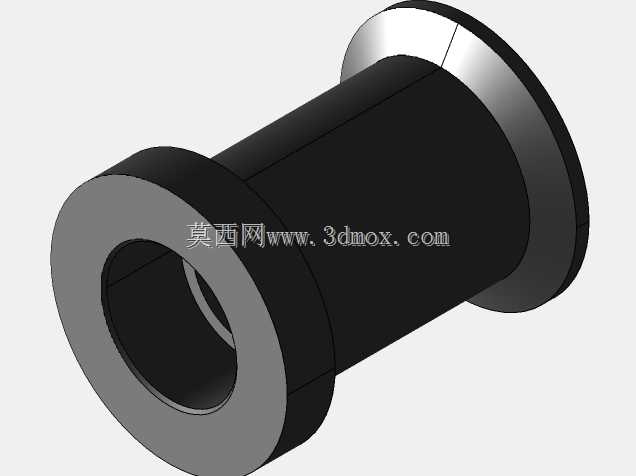

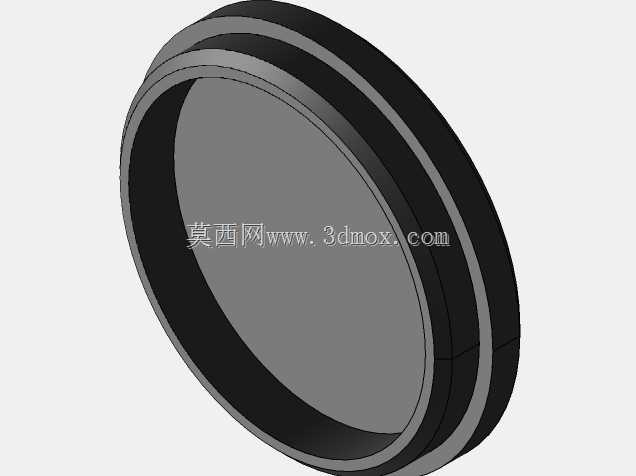

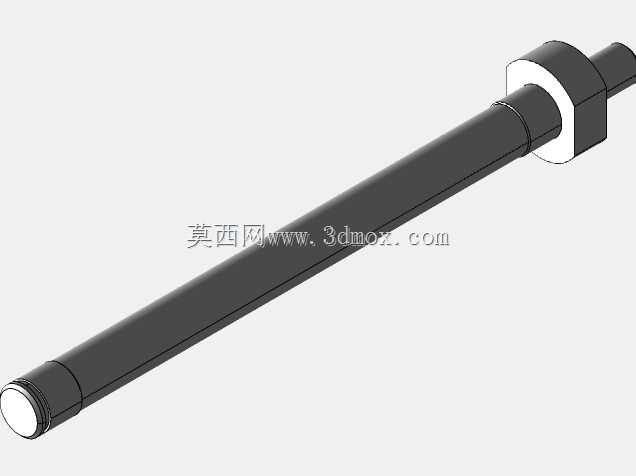

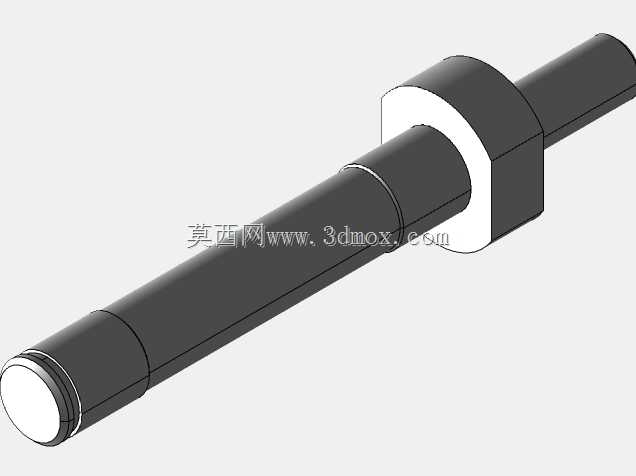

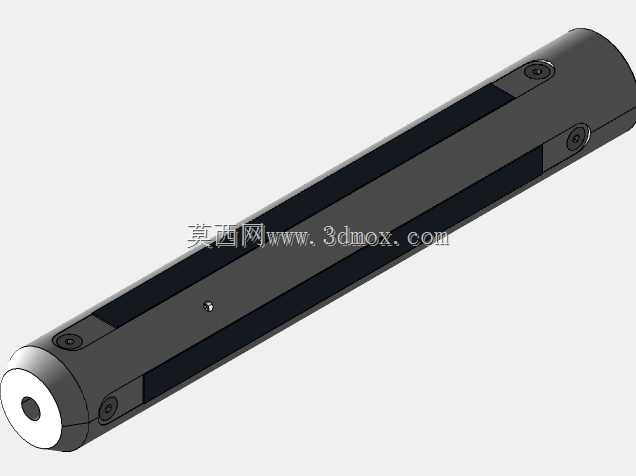

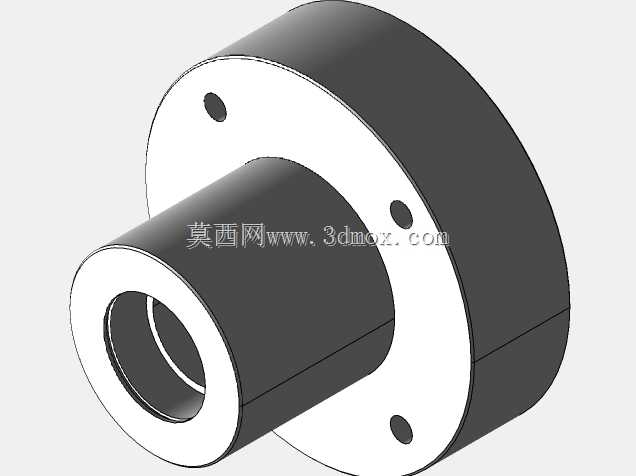

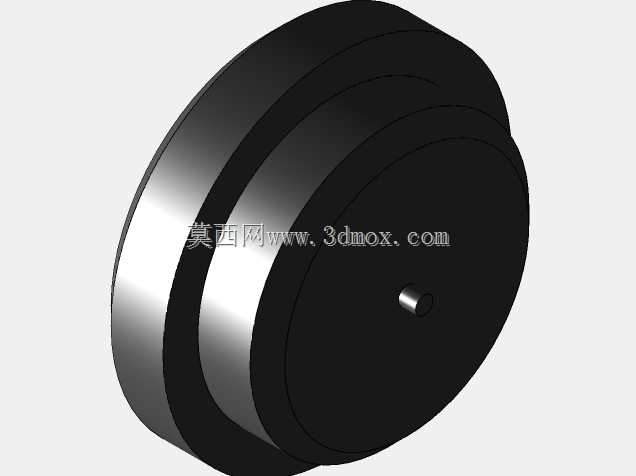

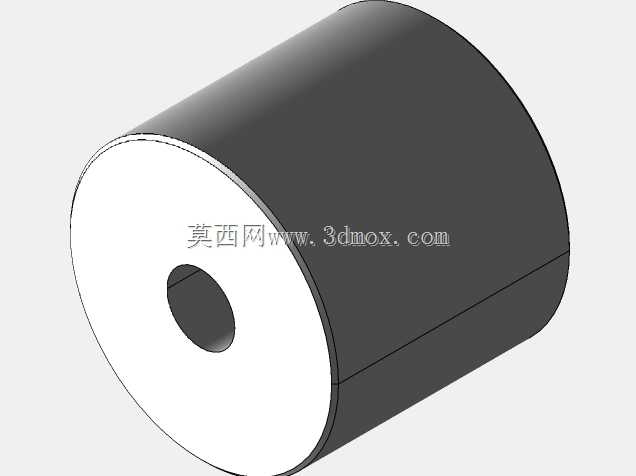

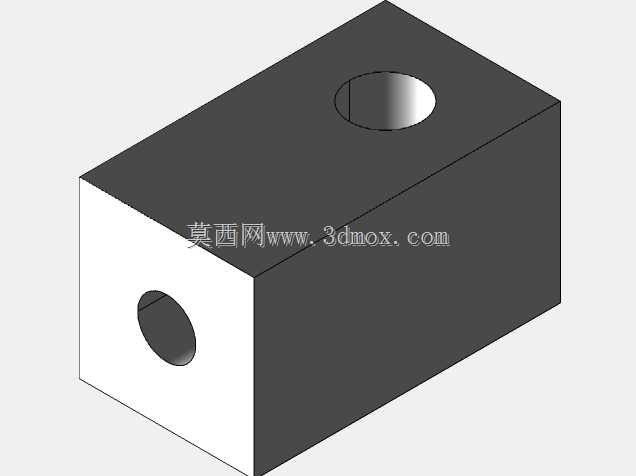

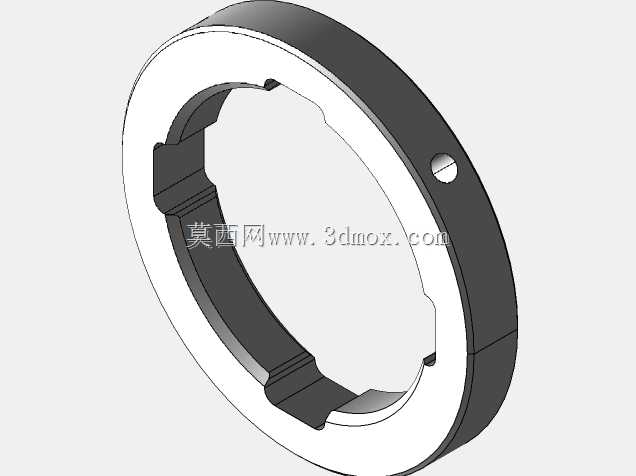

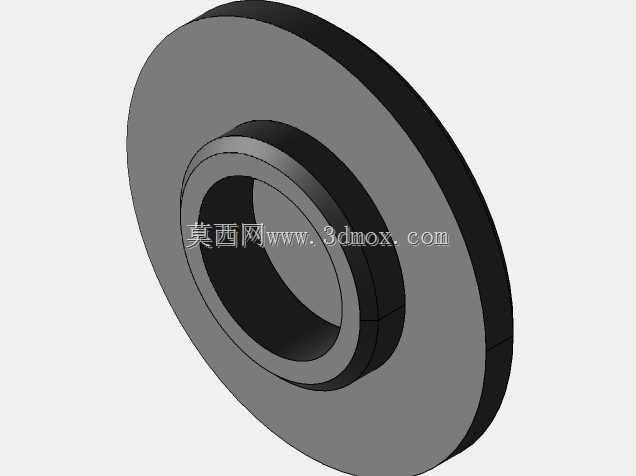

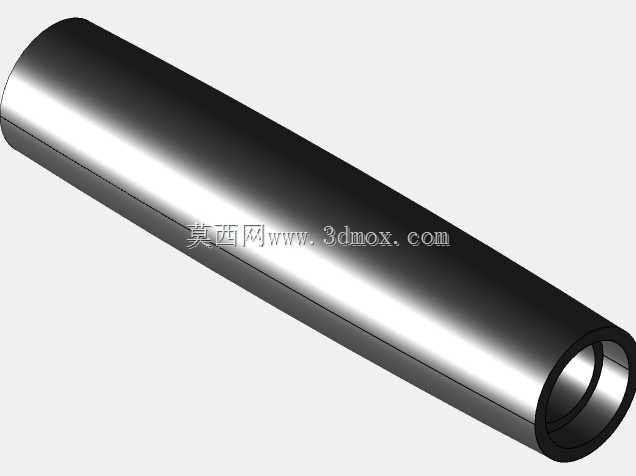

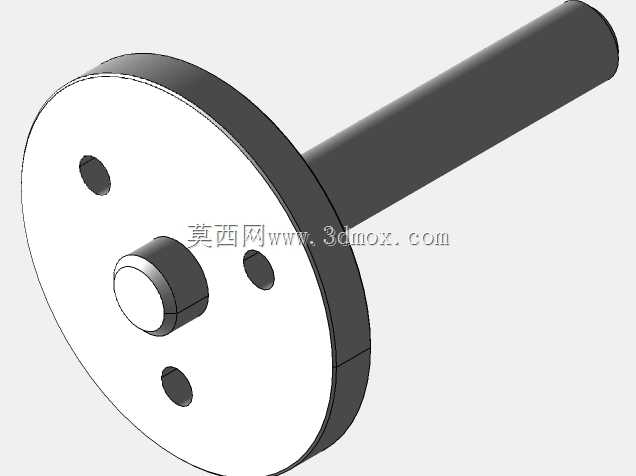

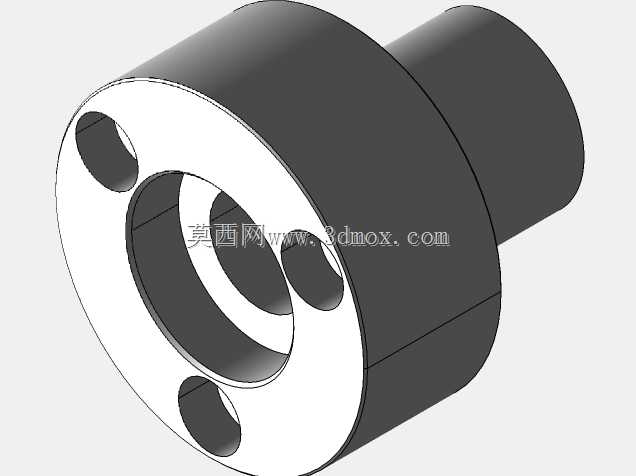

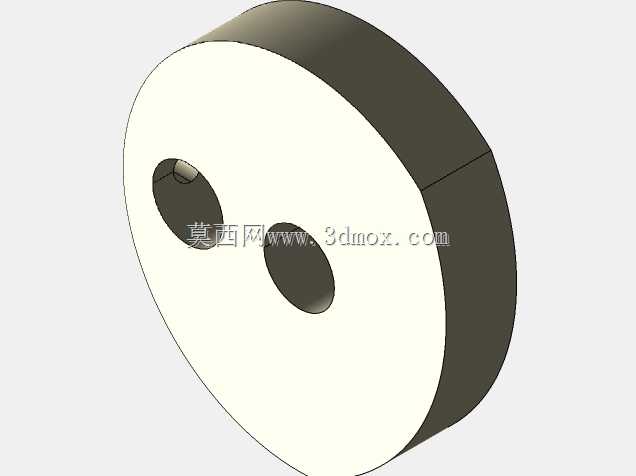

　　放卷工位采用悬臂式气胀轴挂载结构，卷材装卸操作时无需额外吊装辅助，单人即可完成大卷无纺布的上料换卷作业，气胀轴锁紧后可保证卷材与轴体无相对滑动，放卷过程中不会出现卷材松脱、偏摆问题。走料路径上配置多组导向辊与张力调节机构，导向辊采用轻质铝合金辊面做动平衡处理，高速运行时无跳动异响，张力调节采用重力摆臂式结构，无需额外电气传感元件即可实现张力自适应调节，当后端牵引速度变化时，摆臂可自动调整位置缓冲料带张力波动，避免无纺布被过度拉伸导致面密度不均，影响口罩过滤层的防护性能。设备侧边配置多组穿料导向杆，换卷穿料时可顺着导向杆快速完成料带穿引，无需反复调整料带位置，缩短换卷停机时间，适配口罩生产线连续化生产的节拍要求。

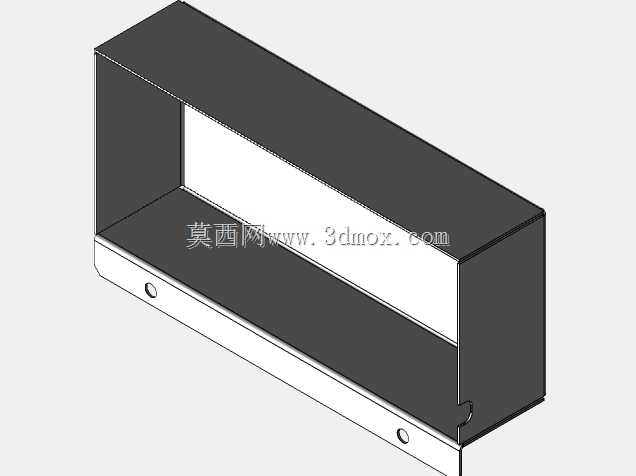

　　从安装边界来看，设备整体占地面积紧凑，机架底部脚杯的调节行程可适配不同高度的生产线进料口对接，无需额外做机架垫高改造，设备左侧预留的料带输出端可直接对接口罩机的折痕成型工位，料带输出高度与常规平面口罩机进料高度匹配，安装时仅需调整脚杯高度即可完成对接，无需复杂的现场改装。设计过程中充分考虑了无纺布材质的特性，所有与料带接触的辊面均做光滑无毛刺处理，不会刮伤无纺布表层纤维，导向辊的转动阻尼经过匹配调校，不会因为辊面阻力过大导致料带拉扯变形，也不会因为阻尼过小出现料带松垮下垂的问题。

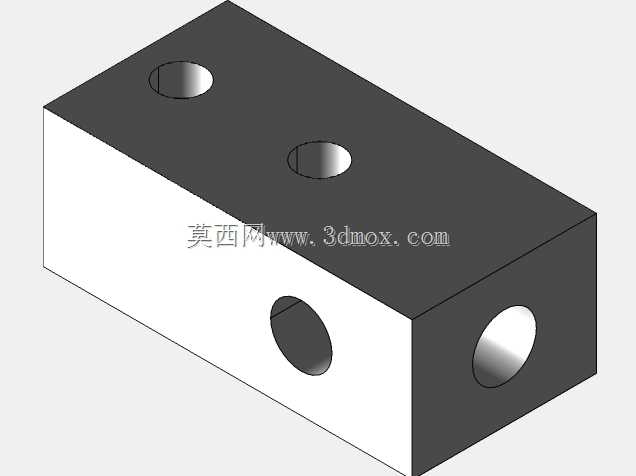

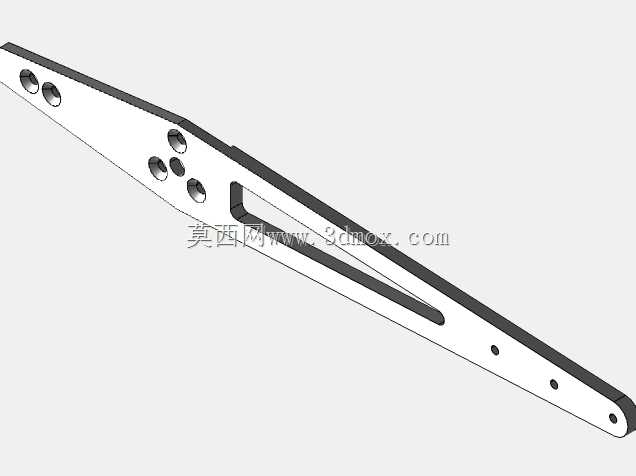

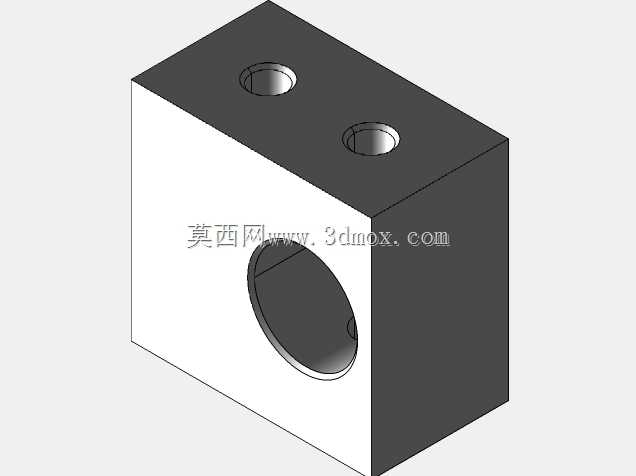

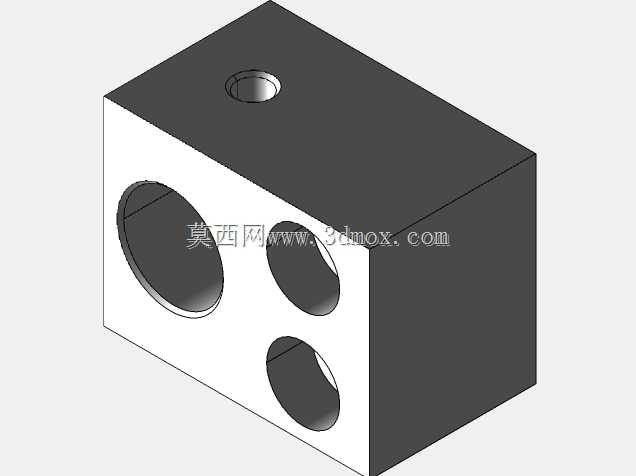

　　设备的张力摆臂上配置多组限位挡块，可根据不同克重的无纺布调整摆臂的摆动行程，适配从20克到80克每平方米的不同规格口罩用无纺布，无论是内层亲肤层、中间熔喷过滤层还是外层拒水层的卷材放卷，都能保持稳定的张力输出。机架的支腿采用向外倾斜的布局设计，降低设备整体重心，即使在大卷径满卷挂载状态下，设备重心依然落在四个脚杯的支撑范围内，不会出现侧翻风险，设备运行过程中无额外振动传导，不会对相邻工位的设备运行造成干扰。走料路径的设计充分考虑了操作人员的可视性，正常生产时操作人员站在设备正面即可观察到所有走料节点的运行状态，出现料带跑偏、张力异常时可第一时间发现并调整，无需绕到设备侧面检查，降低生产巡检的操作难度。设备整体采用模块化设计，放卷轴、导向辊、张力摆臂、机架均为独立装配模块，后期维护时可单独拆卸更换易损部件，无需整体拆解设备，降低维护成本与停机维护时间。
