简易气动人工呼吸机械通气装置

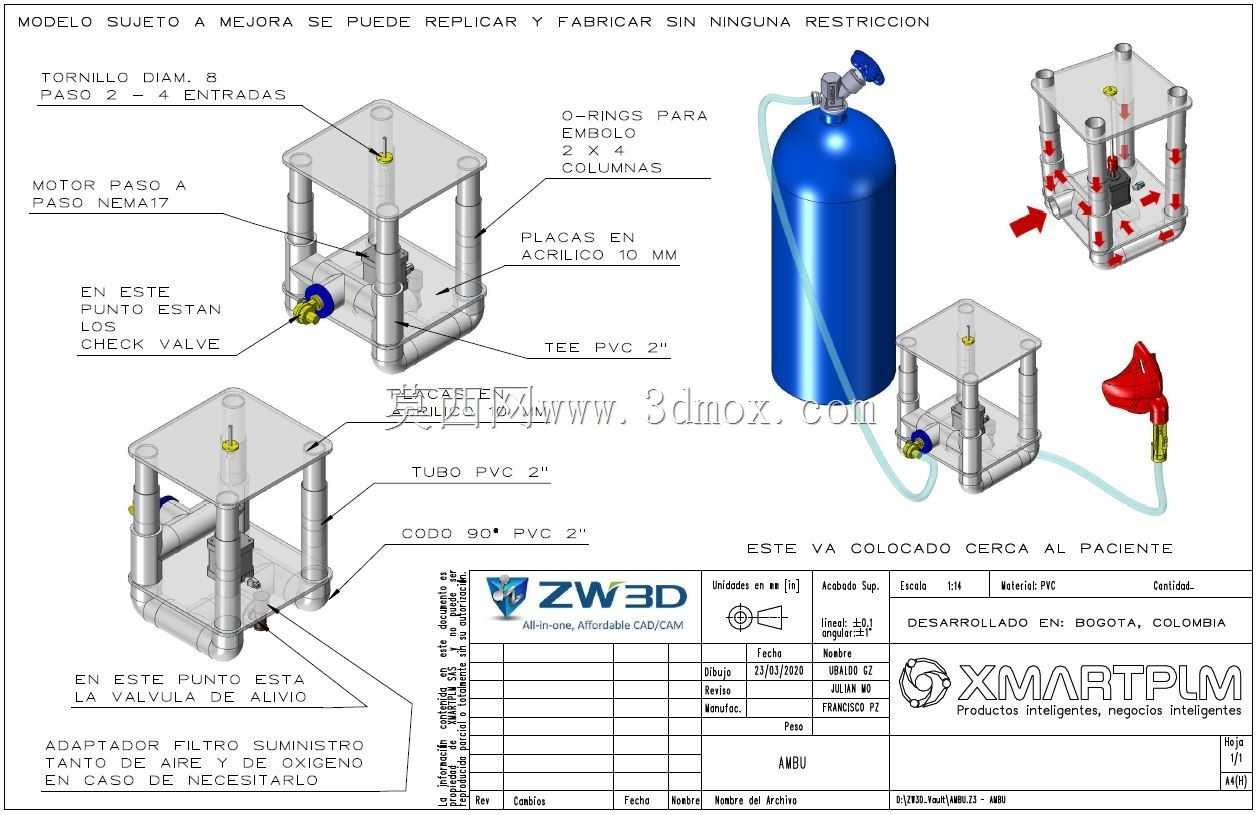

　　这套机械通气装置主要面向院前急救、基层诊疗场景下的人工呼吸支持需求，可在无电力供应的突发救援场景中，依托高压氧气瓶作为动力源，为存在自主呼吸障碍的患者提供可控的正压通气支持，替代传统人工口对口呼吸的操作模式，降低施救过程中的交叉感染风险，同时保证通气量、通气节奏的稳定性，避免人工操作时力度、频率不稳定带来的通气不足或气压伤问题。从结构设计来看，整套装置采用模块化拆分思路，核心执行单元为框架式组装结构，以四根圆柱形立柱作为支撑骨架，上下两端采用透明亚克力板材作为安装基板，所有立柱与板材的连接位置均配置O型密封圈，保证装配后整体结构的气密性，避免气压输送过程中出现泄漏损耗。

　　基板上集成了单向阀、气路接口、步进驱动组件，其中单向阀的安装位置经过气路流向优化，可实现进气与出气通路的自动切换，避免呼出气体回流进入供气通路造成污染；驱动部分采用小型步进组件作为动力执行端，可按照预设的按压频率、按压行程带动内部活塞组件做往复运动，活塞周边配置多道密封环，在亚克力材质的缸筒内完成往复抽吸动作，实现供气压力、供气量的精准控制。气路连接部分全部采用标准2英寸PVC管材与配套90度弯头、三通接头拼接，管路接口采用插接配合加密封胶圈的形式，既可以保证装配效率，也能在现场使用时根据实际摆放需求快速调整管路走向，不需要额外定制异型管路配件。

　　装置的供气输入端配置了过滤适配接头，可直接对接标准高压氧气瓶的输出端，接头内置过滤滤芯，可对气瓶输出的气体做初步过滤，避免管路内的杂质随气流进入患者呼吸道；输出端通过柔性管路连接呼吸面罩，面罩端配置了泄压保护结构，当管路内气压超过安全阈值时会自动泄压，避免过高气压对患者肺部造成损伤。整套装置的安装边界控制较为紧凑，核心执行单元的整体尺寸可适配常规急救箱的内部容纳空间，不需要额外预留过大的安装场地，现场使用时只需要将装置放置在平整台面，连接好氧气瓶与呼吸面罩即可快速启动运行，不需要复杂的参数调试过程。

　　框架结构的边角位置全部做了圆角处理，避免急救搬运过程中尖锐边角划伤施救人员或患者，亚克力板材的厚度经过强度校核，可承受内部活塞运动产生的周期性气压冲击，长期使用不会出现板材开裂、变形的问题。气路中的三通接头位置预留了压力检测接口，可根据使用需求外接压力表，实时监测管路内的供气压力，方便施救人员根据患者的实际情况调整供气量；所有管路与接头均采用通用标准件，在配件损坏时可快速替换，不需要专门定制特殊配件，适配基层、野外等配件补给不便的使用场景。活塞的行程设计参考了常规成人人工呼吸的所需通气量，单次往复运动的输出气量可满足单次呼吸的供氧需求，步进组件的运行频率可根据成人、儿童的不同呼吸频率需求做对应调整，不需要更换核心结构件即可适配不同年龄段患者的使用需求。装置整体没有复杂的电子控制元件，核心功能全部通过机械结构与气动逻辑实现，在低温、高湿、强电磁干扰等复杂现场环境下也能稳定运行，不会因为电子元件故障导致设备失效，可靠性更适配突发急救场景的使用要求。
