立式饲料搅拌压制一体加工设备结构

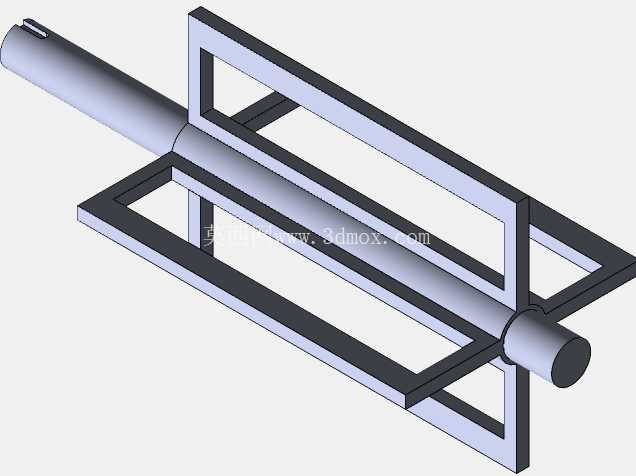

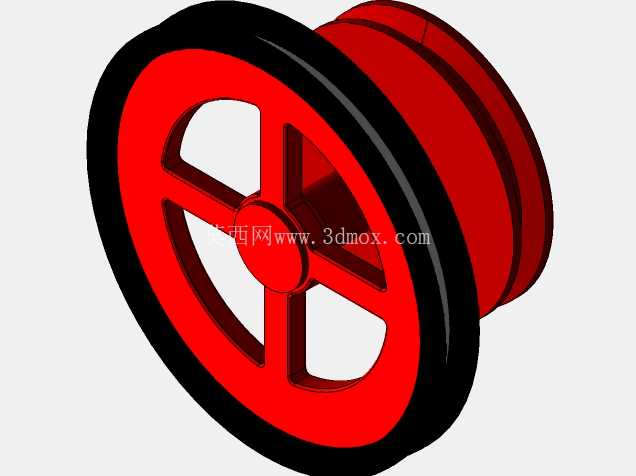

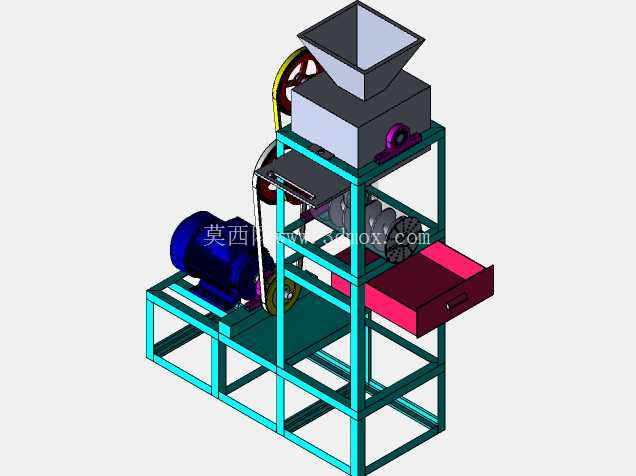

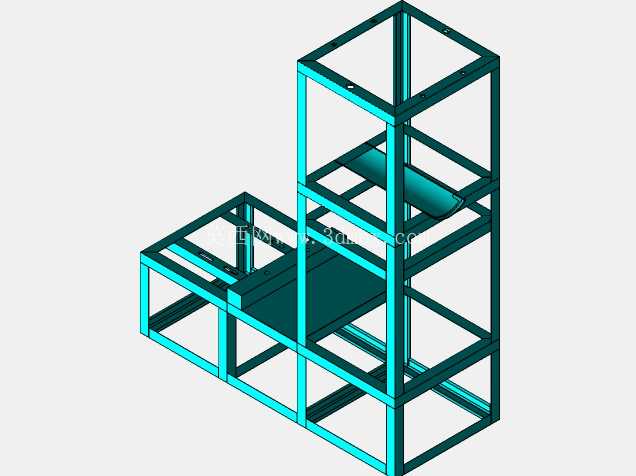

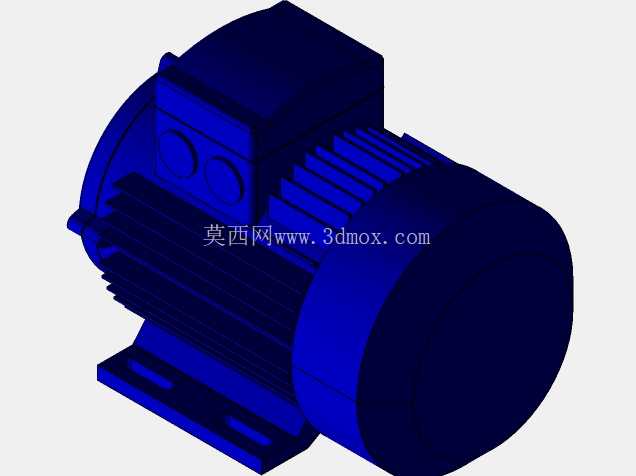

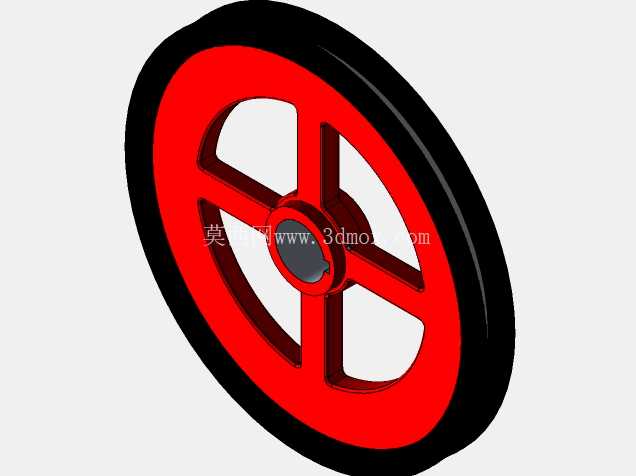

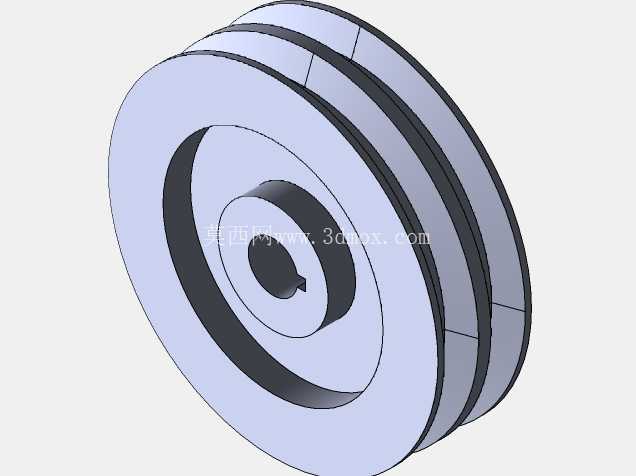

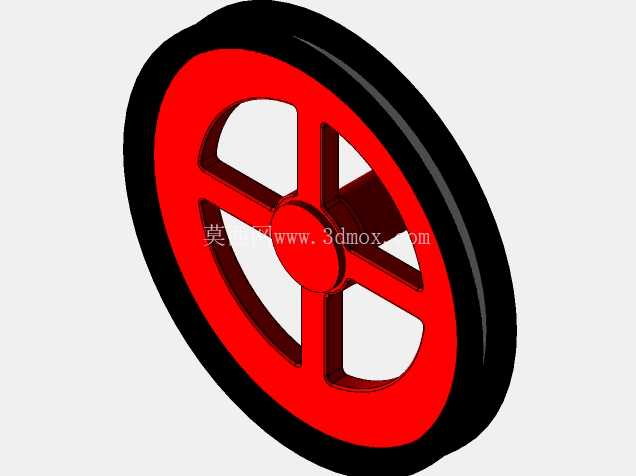

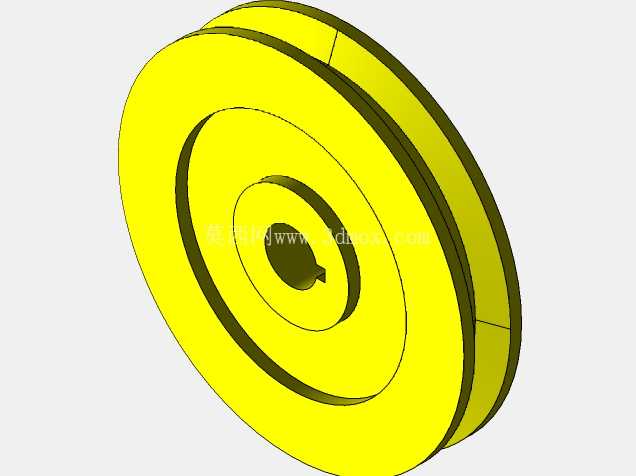

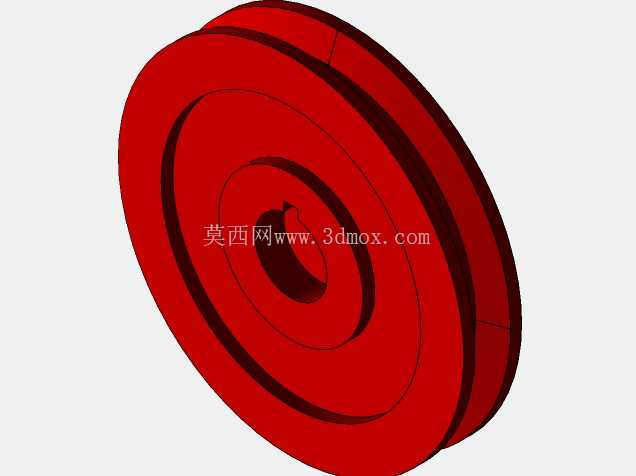

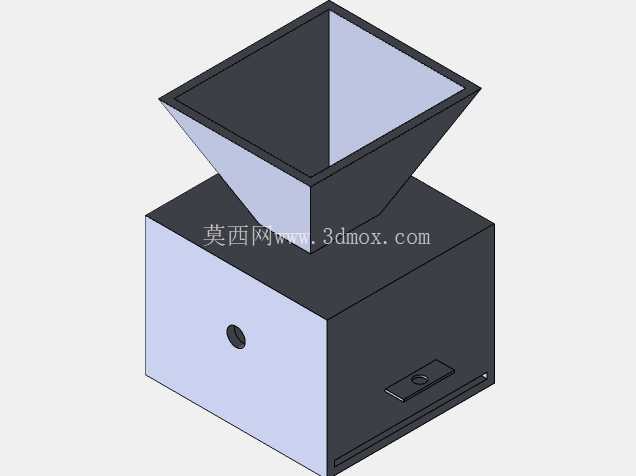

　　这套立式结构的饲料加工设备，主要面向中小型畜禽养殖场景的自配饲料生产环节，可同时完成干混粉料的均匀搅拌与颗粒压制成型工序，替代传统需要分别配置搅拌机、制粒机的分散式加工方案，减少物料在不同设备间转运的人工投入与物料遗撒损耗，适配玉米粉、麸皮、豆粕、粉碎秸秆等多种常见畜禽饲料原料的加工需求，加工出的成品颗粒硬度适中，可直接用于饲喂鸡、鸭、猪、兔等常规养殖畜禽，也可根据养殖品类调整压模间隙获得不同粒径的成品。设备整体采用方管焊接的立式双层机架结构，上层为进料与搅拌单元，顶部设置敞口式方形受料斗，斗体下沿与搅拌腔体密封衔接，搅拌腔内部设置带拨料齿的搅拌轴，可将落入腔体的多种粉料充分翻动混合，避免原料分层导致的成品营养不均；搅拌腔体侧端设置传动轮组，通过皮带与下层的动力单元连接，动力端采用卧式安装的驱动电机，电机输出轴通过皮带减速后同时为搅拌轴与压制单元提供动力，减少额外动力配置带来的成本提升。

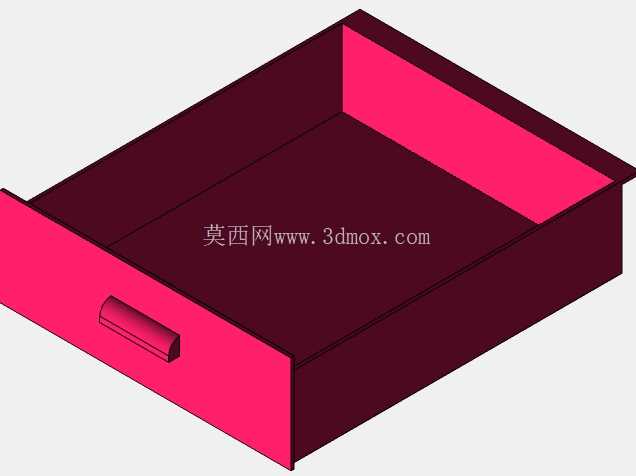

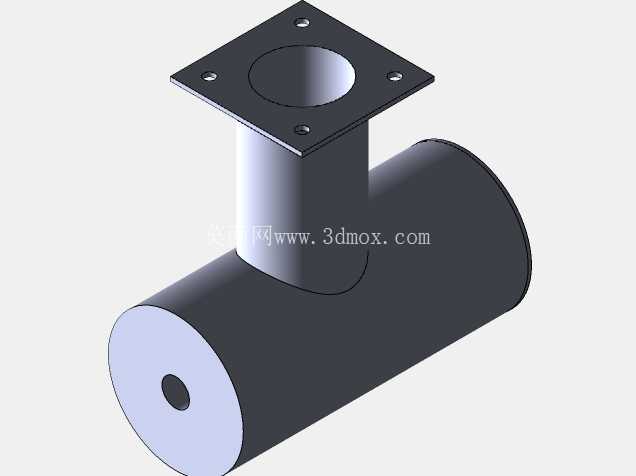

　　中层为压制成型单元，搅拌完成的混合粉料通过腔体下部的落料口进入压制腔，压制腔内设置对辊式压轮与出料模孔，混合粉料在压轮的挤压下穿过模孔形成条状料，经切料结构截断后形成规则长度的饲料颗粒，成品直接落入下层前端抽拉式接料斗内，接料斗采用抽拉结构设计，可在设备运行过程中随时抽出清理积料或取出成品，无需停机操作，提升连续加工的作业效率。从安装边界来看，设备整体为立式落地安装结构，底部机架的四个支脚为平面接触设计，无需额外预埋固定螺栓，放置在硬化的平整地面即可稳定运行，整体占地尺寸适配小型加工坊的场地空间，机架侧面预留了传动护罩的安装位，可在后期加装安全护罩覆盖外露的皮带轮与传动带，避免生产过程中衣物、工具卷入传动结构的安全隐患。

　　设计过程中针对传统分体式饲料加工设备的痛点做了结构优化：将搅拌与压制工序整合在同一立式机架上，利用物料自重实现工序间的流转，无需额外配置螺旋输送机构，既降低了设备整体制造成本，也减少了输送环节的物料残留与清理难度；动力传动采用单电机双输出的皮带传动方案，皮带传动本身具备过载缓冲特性，当压制腔进入硬质异物导致负载突增时，皮带可产生打滑保护电机与核心传动部件不受损坏，同时皮带传动的维护难度低，无需复杂的润滑维护，仅需定期检查皮带张紧度即可保障运行稳定。

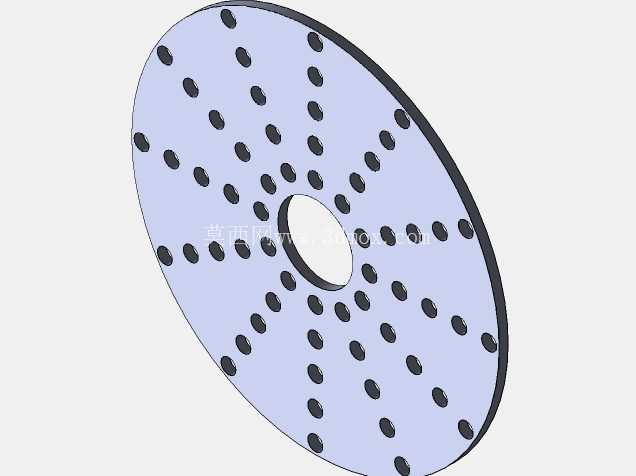

　　设备的各功能单元采用模块化装配设计，搅拌腔、压制腔、动力单元均通过螺栓与主机架连接，当某一部件出现磨损需要更换时，可单独拆卸对应单元进行维修，无需整体拆解设备，降低后期运维的时间成本；接料斗、进料斗等与物料接触的部件采用平滑表面设计，无多余的凹槽与死角，避免粉料积存发生霉变，日常清理仅需用毛刷扫过接触表面即可完成清洁，符合饲料加工的卫生要求。在实际作业适配性上，该设备可根据加工需求更换不同孔径的压制模盘，适配不同生长阶段畜禽的饲喂颗粒尺寸要求，搅拌轴的拨料齿角度经过调整，既可以保证粉料混合均匀度，也不会因拨料力度过大导致物料过度破碎影响成品颗粒成型率；机架的层间高度预留了足够的操作空间，可在不停机的状态下观察压制腔的出料状态，及时调整进料速度避免堵料。
