立式剖分式Pedestal轴承座装配结构设计

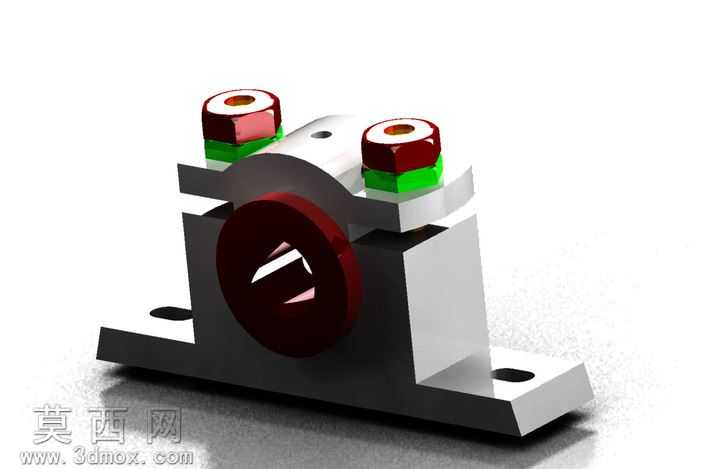

本作品为立式剖分式轴承座装配三维模型，整体采用三维机械设计软件完成全参数化建模，建模过程严格遵循机械设计装配规范，对各组成零件的尺寸配合、装配约束关系进行了精准还原。模型整体结构分为底座支撑部分、轴承容纳部分、上盖压紧部分以及紧固件连接部分，底座采用带安装孔的板式支撑结构，两侧开设长圆形安装通孔，可适配一定范围内的安装位置调整，底座与上盖采用剖分式对合结构，二者配合面加工有精准的定位贴合面，保证装配后轴承安装孔的同轴度精度。轴承容纳腔为圆形通孔结构，可适配对应规格的滚动轴承安装，上盖顶部对称设置两组紧固件安装位，每组紧固件包含六角螺母、弹性防松垫圈以及连接螺栓，建模时对螺纹特征、垫圈的弹性形变视觉效果、螺母的六角棱边都做了精细化处理，还原了真实紧固件的结构细节。渲染阶段采用金属材质为主的材质体系，底座与上盖主体赋予磨砂质感的铸铁材质，表面呈现亚光金属银灰色泽，轴承外圈赋予深红色防锈涂层材质，螺母采用亮面镀锌金属材质，垫圈分别设置红色弹性垫圈与绿色平垫圈的差异化材质，通过不同材质的色彩与质感区分，清晰展现各零件的功能分区。渲染时采用柔和的工业产品布光方案，主光源从侧上方投射，突出金属零件的棱边轮廓与结构层次感，辅助光源补光消除结构死角的暗部阴影，整体渲染效果清晰展现装配体的结构组成与零件配合关系。设计思路围绕轴承座的实际使用场景展开，剖分式结构便于轴承的安装与后期维护拆卸，无需沿轴端拆装即可完成轴承的更换操作，对称式的紧固件布局保证上盖压紧力均匀分布，避免轴承安装后出现偏载问题，底座的安装孔设计兼顾了安装便利性与固定可靠性，整体结构符合通用机械传动系统中轴承支撑部件的设计标准，可用于机械设计教学演示、装配工艺模拟以及相关设备的设计参考。
