小型带轮传动齿轮式机械泵结构设计

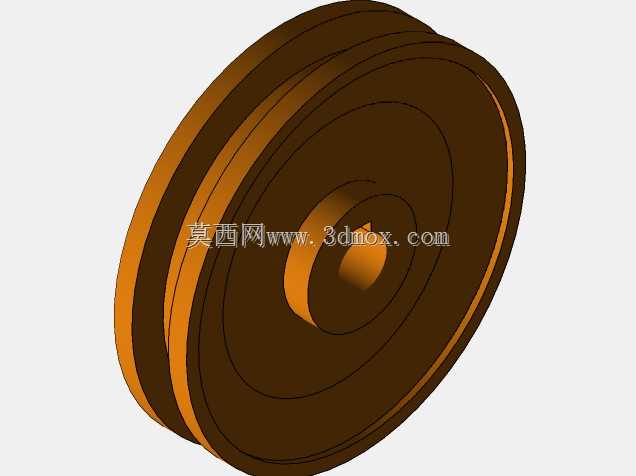

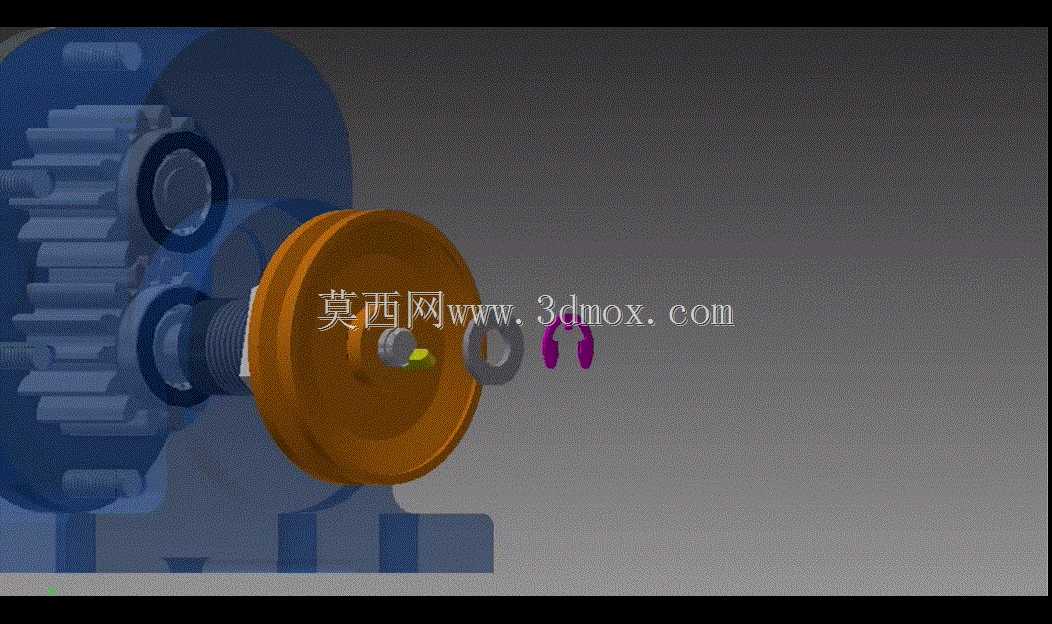

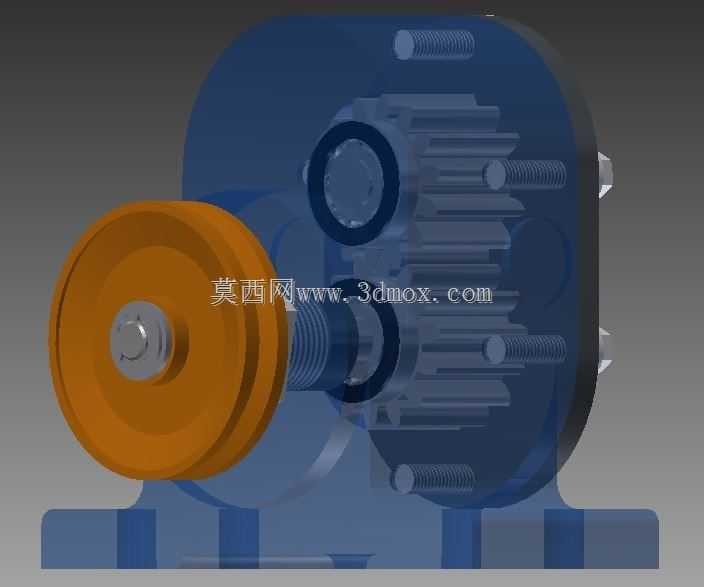

　　这款小型机械泵的三维结构，在做小流量流体输送场景的选型适配时参考性很强，日常在小型润滑系统、低压燃油输送、小型设备冷却循环回路里都能见到同结构产品的应用。从结构拆解来看，动力输入端采用了带轮设计，带轮直接与泵腔内的主动齿轮轴做同轴连接，这种设计的考量很直接：一是带传动本身具备一定的过载缓冲能力，当泵腔出现瞬时卡滞时，皮带可以通过打滑避免动力端的电机或者传动轴直接承受冲击载荷，保护上游动力部件；二是带轮的悬臂布置结构，能让整体安装的轴向尺寸更紧凑，不需要额外加联轴器来做动力衔接，减少了装配环节的同轴度调校工作量，很适合安装空间局促的小型设备集成场景。

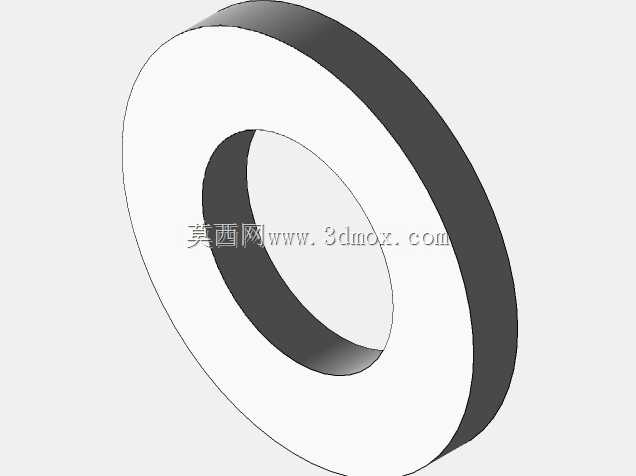

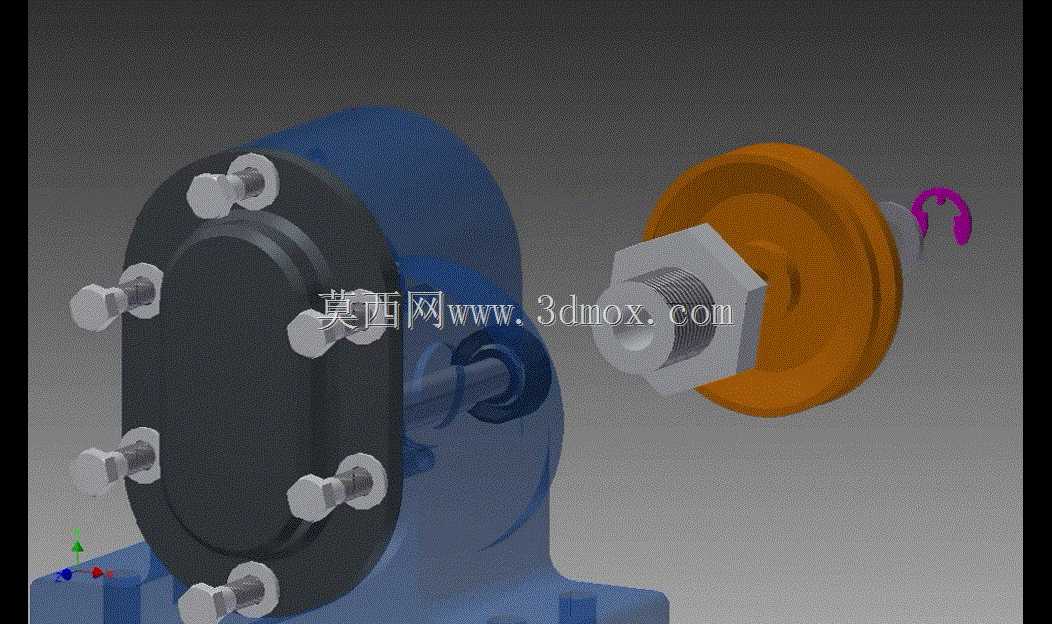

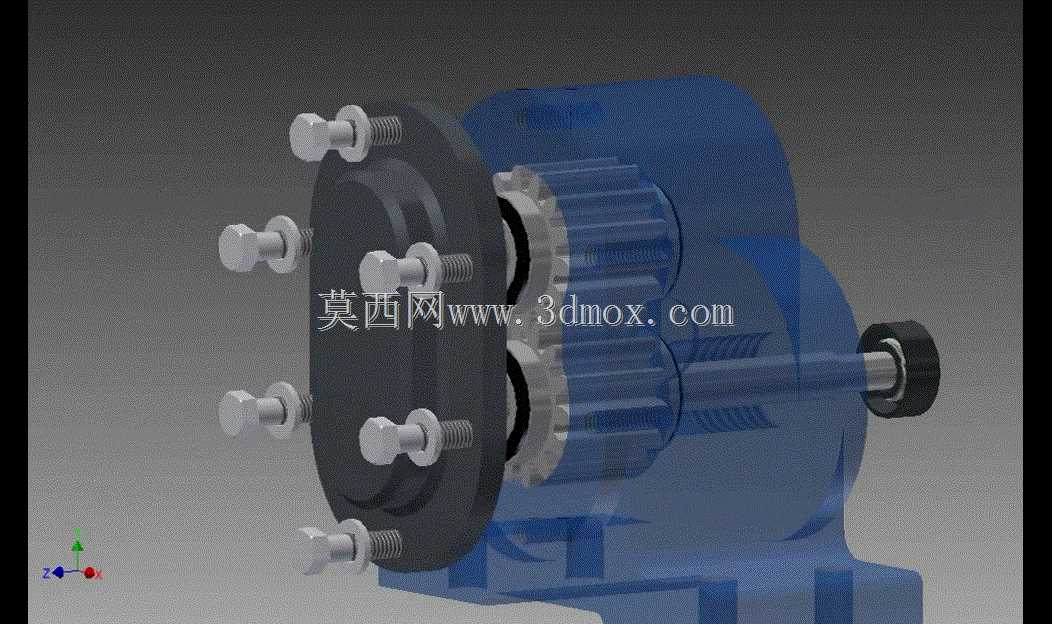

　　泵体的主体外壳采用了分体式法兰连接结构，端盖与主泵壳之间通过周向均匀布置的螺栓做紧固，密封面可以根据输送介质的特性选择纸垫或者O型圈做静密封，这种拆分结构的好处是后期维护时不需要拆解整个管路连接，只需要拆开端盖就能直接检查泵腔内的齿轮磨损情况、清理腔体内的杂质，日常维保的操作门槛很低。从内部传动逻辑来看，主动齿轮轴带动从动齿轮做反向啮合旋转，齿轮转动过程中在吸油腔形成局部负压，将介质吸入齿槽间隙，随着齿轮转动将介质带到压油腔，通过齿轮啮合的挤压作用将介质输送到出口管路，这种齿轮式的结构相比叶轮式泵，输出压力更稳定，对于粘度偏高的油类介质输送适应性更好，不会因为介质粘度升高出现流量大幅衰减的问题。

　　安装边界方面，泵体底部做了一体化的安装支脚，支脚上预留了两个对称的安装通孔，安装时可以直接通过螺栓固定在设备的安装基座上，不需要额外做焊接支架，支脚的安装面与泵轴的平行度在建模时已经做了公差约束，实际装配时只要保证基座安装面的平面度达标，就能避免泵轴出现附加弯矩，延长轴承的使用寿命。进出口的接口位置布置在泵体的侧上方，接口采用了标准的管螺纹设计，对接管路时不需要额外做转接接头，能减少管路的泄漏点。

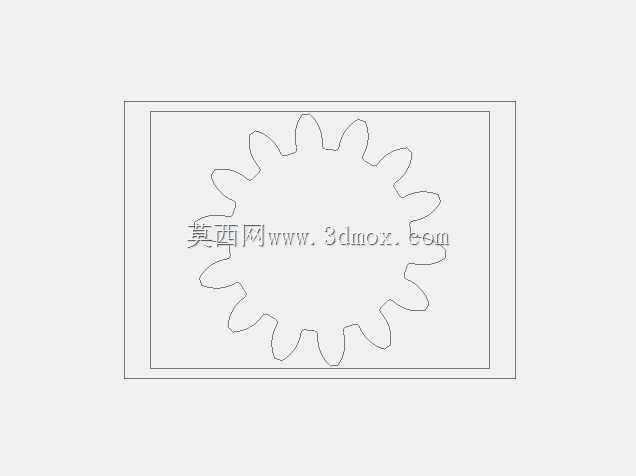

　　在设计细节上，主动齿轮轴的伸出端做了轴封安装位，可以适配骨架油封或者机械密封，根据输送介质的腐蚀性和压力等级选择对应的密封形式，避免介质从轴伸位置泄漏；端盖上预留了轴承安装孔，采用深沟球轴承做齿轮轴的径向支撑，能承受齿轮啮合过程中产生的径向力，保证齿轮啮合间隙的稳定性，避免运行过程中出现齿轮扫膛的问题。带轮的轮槽尺寸适配常规的V型皮带，用户可以根据实际需要的传动比更换不同直径的带轮，调整泵的转速来匹配不同的流量输出需求，不需要改动泵体本身的核心结构，通用性很强。从结构强度角度考虑，泵壳的壁厚做了均匀化处理，既避免了壁厚过薄导致承压能力不足，也不会因为壁厚过大造成整体重量冗余，周向布置的连接螺栓数量经过受力核算，能保证在额定工作压力下，端盖与泵壳的结合面不会出现翘曲泄漏。齿轮的参数选择上采用了小模数正齿轮，啮合重合度适中，运行过程中的流量脉动更小，输出的流体压力更平稳，能减少管路因为压力脉动产生的振动和噪音，适合对运行平稳性有一定要求的小型设备配套场景。
