离心泵结构原理二维工程详图

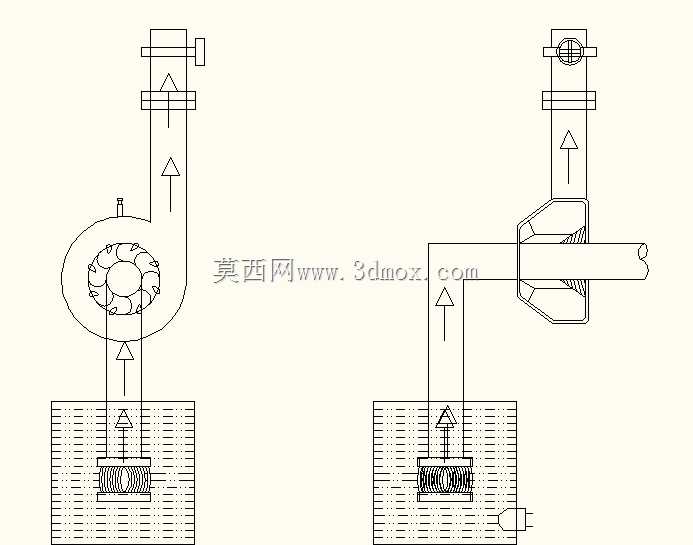

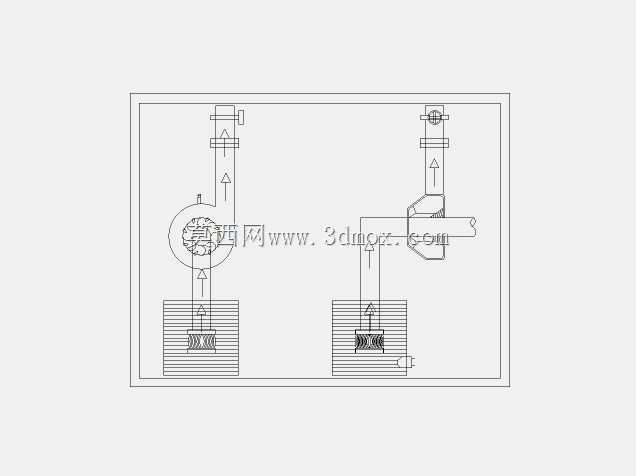

　　在化工流程、市政供水、暖通循环、农田灌溉等诸多工业与民用场景中，离心泵是应用覆盖面最广的流体输送设备，其运行稳定性直接决定整套流体系统的工作效率。这套二维工程详图完整呈现了离心泵的核心结构与工作流路，从结构设计逻辑来看，图中清晰展示了叶轮腔室的蜗壳型线，该型线的设计核心是将叶轮高速旋转甩出的流体动能平稳转化为静压能，减少流道内的涡流损失，蜗壳的截面沿流体流动方向逐步扩大，匹配流体从叶轮外缘流出时的速度变化规律，避免流道突变带来的局部阻力。图中同步呈现了泵的进出口管路布置，进口段采用下吸式结构，伸入储液槽的管段末端设置有底阀结构，该结构的作用是在泵启动前维持泵腔与进口管内的引液液位，避免启动时空转气缚，进口管路的垂直段与水平段衔接处做了平顺过渡设计，减少流体进入叶轮前的流态紊乱。出口段垂直向上布置，管路上设置有法兰连接结构，方便后续对接管路系统时的拆装维护，出口管段的通径设计匹配泵的额定流量参数，控制管内流速在合理区间，降低沿程阻力损失。

　　从安装边界来看，图中明确标注了泵体基础的安装位置，泵组的安装需要保证基础平面的水平度，进口管路插入储液槽的深度需要满足最低液位要求，避免吸入液面漩涡带入空气，同时进口管与槽壁的间距要大于1.5倍管径，防止吸入侧流场不均影响泵的汽蚀性能。叶轮作为离心泵的核心做功部件，图中展示了闭式叶轮的叶片布置形式，叶片的曲率设计匹配流体在叶轮内的流动轨迹，减少流体与叶片的冲击损失，叶轮与泵轴的连接采用键传动结构，保证扭矩传递的可靠性，泵轴穿出泵壳的位置设置有密封结构，防止高压流体从轴隙泄漏，同时避免外界空气进入泵腔破坏真空度。

　　图中还呈现了泵的工作原理示意，通过箭头标注了流体从储液槽经进口管进入叶轮腔，在叶轮旋转产生的离心力作用下获得能量，经蜗壳汇集后从出口管压出的完整流路，同时展示了泵轴与动力端的连接位置，明确了动力输入的接口边界。在实际工程选型中，这类离心泵的安装需要重点校核进口管路的水力损失，保证泵的有效汽蚀余量大于必需汽蚀余量，避免运行过程中出现汽蚀损伤叶轮，出口管路通常会配套设置止回阀与闸阀，止回阀用于防止停泵时流体倒流造成水锤冲击，闸阀用于调节泵的工作点与检修时的管路截断。

　　从结构设计的细节来看，图中泵体的支撑结构采用地脚固定形式，支撑点的位置设置在泵体重心附近，减少运行过程中的振动传递，进出口法兰的密封面形式匹配管路系统的压力等级，保证连接位置的密封可靠性。这套图纸清晰还原了离心泵的内部结构与外部安装接口，能够为结构设计人员进行泵组的三维建模、管路系统的配套设计、现场安装的施工排布提供准确的结构参考，帮助设计人员快速掌握离心泵的流道设计逻辑与安装边界要求，在进行泵站布置、泵型改型设计时，可以直接参考图中的结构尺寸关系，校核各部件的安装间隙，避免出现结构干涉、流道设计不合理等问题。
