75mm规格移动机器人麦克纳姆轮结构

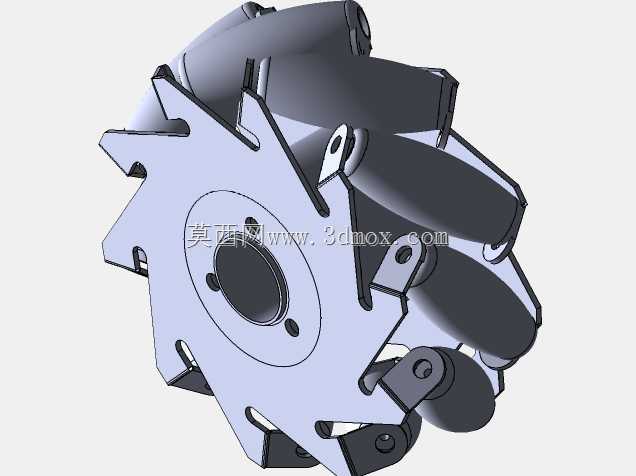

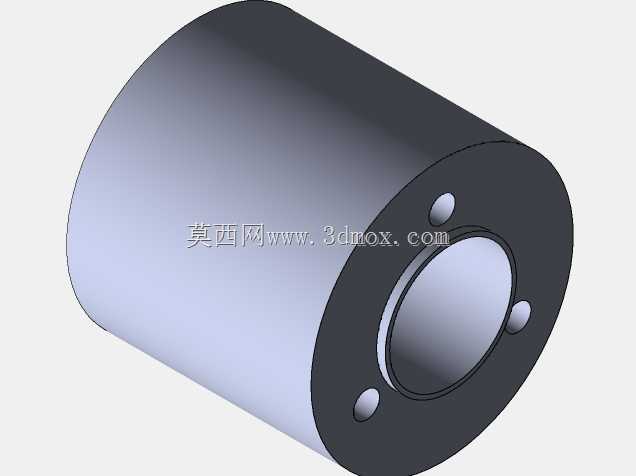

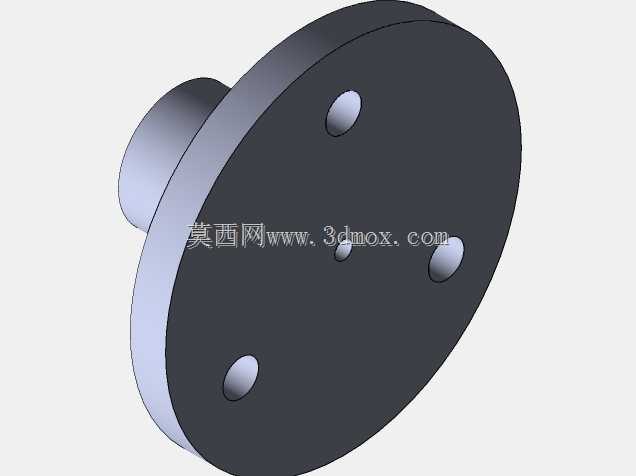

　　从结构设计逻辑来看，这款轮组采用分体式轮毂设计，中心轮毂为带安装孔的盘状结构，中心设置轴孔用于和驱动轴配合，周边均匀分布的三个安装孔可通过螺栓与驱动输出法兰直接固定，安装孔的节圆尺寸经过匹配常规20mm到30mm外径的直流减速电机输出端设计，不需要额外制作转接法兰即可完成装配，降低了小型机器人的结构集成难度。轮缘部分均匀排布多组聚氨酯包胶辊子，辊子的轴线与轮毂主轴线呈45度夹角偏置，相邻辊子之间通过冲压成型的金属支架固定在轮毂外缘，支架的折弯角度经过反复校核，保证所有辊子的外轮廓共同构成一个完整的圆柱面包络，避免轮组滚动过程中出现高低起伏的颠簸感，同时辊子自身可绕自身轴线自由转动，当四个同款麦克纳姆轮按照指定旋向组合安装在机器人底盘四角时，通过不同轮组的转速与转向差速匹配，即可分解出任意方向的合力，实现平台的全向移动。在仓储AGV、教学实训移动平台、小型服务机器人的行走机构选型中，全向移动能力一直是窄空间作业场景的核心需求，麦克纳姆轮凭借辊子偏置排布带来的多自由度运动特性，成为这类场景下应用最广泛的行走部件。这款轮径75mm的麦克纳姆轮，主要适配负载10kg以内的小型移动机器人平台，常见于高校机器人竞赛实训台、桌面级搬运AGV、巡检类小型移动设备，能够在不改变轮组朝向的前提下，实现平台的前进、后退、横移、斜行、原地零半径回转等动作，解决传统差速轮在狭窄通道内转向半径大、姿态调整困难的问题。

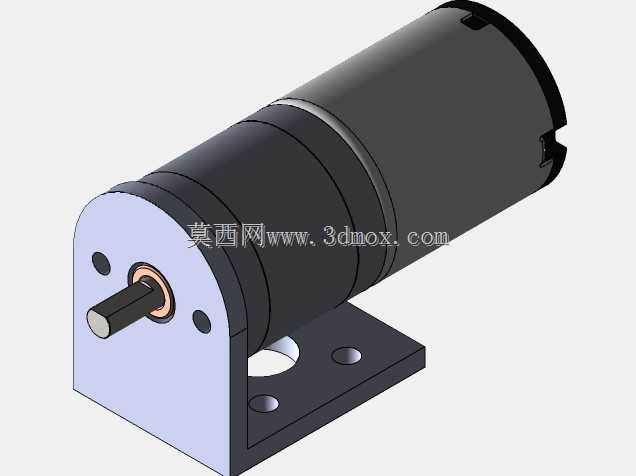

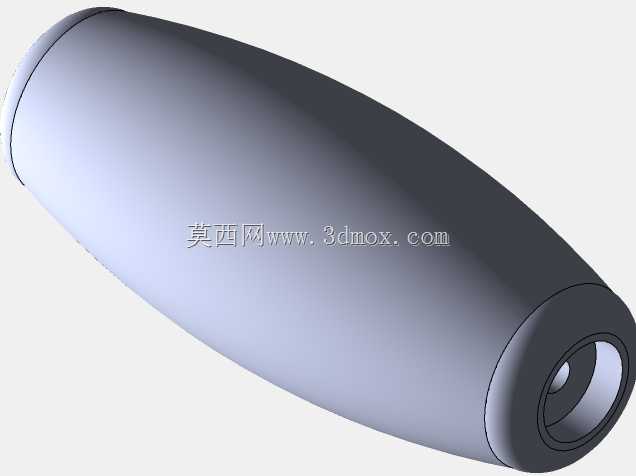

　　在安装边界上，这款轮组的轮径为75mm，轮体总宽度控制在35mm以内，安装时需要预留的径向空间不小于40mm，轴向安装空间不小于42mm，中心轴孔适配6mm直径的驱动轴，配合紧定螺钉即可完成周向固定，不需要额外加工键槽，适配小型机器人常用的37mm外径直流减速电机的安装尺寸。辊子部分采用聚氨酯材质包胶，表面硬度控制在邵氏85A左右，既能够保证在地面滚动时的足够摩擦力，避免横移过程中出现打滑，又能吸收小粒径杂物带来的振动，降低行走过程中的噪音，同时聚氨酯材质的耐磨性能优于普通橡胶轮，在常规环氧地坪、PVC地坪、平整水泥地面上长期使用不会出现过度磨损。

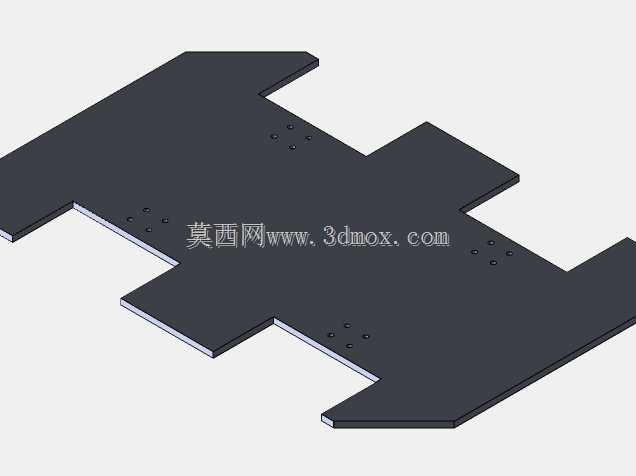

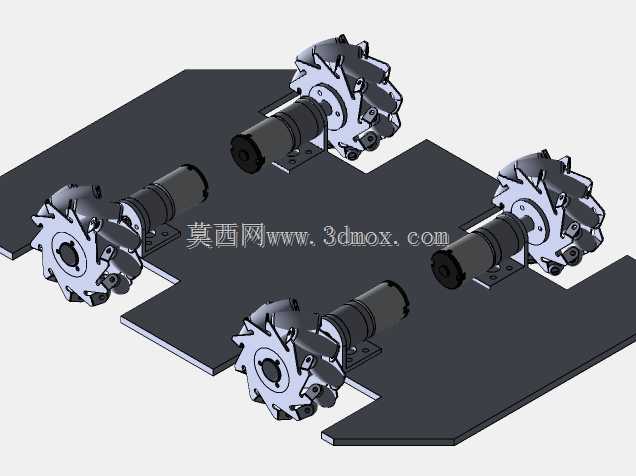

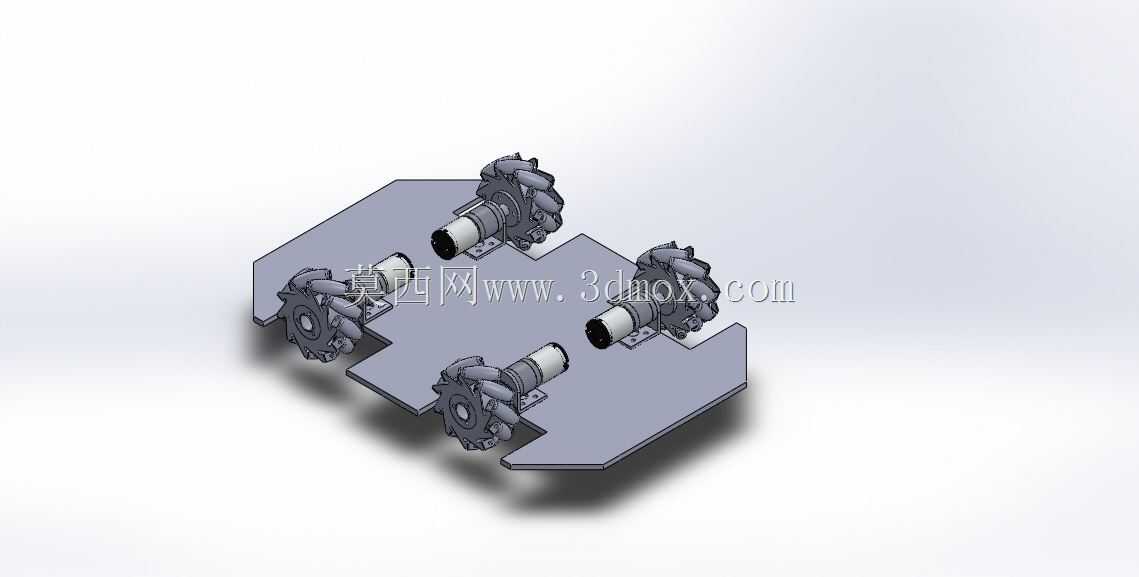

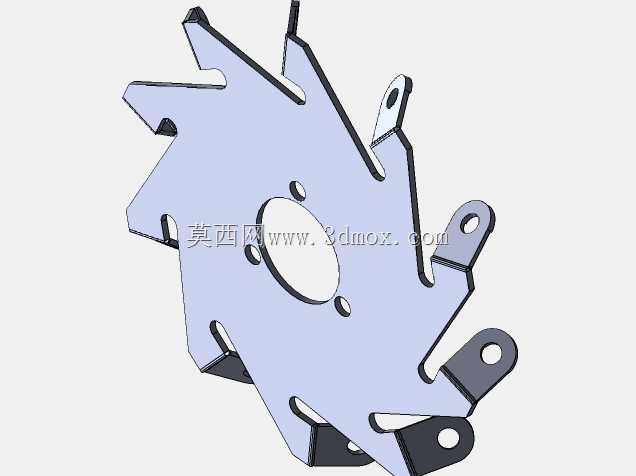

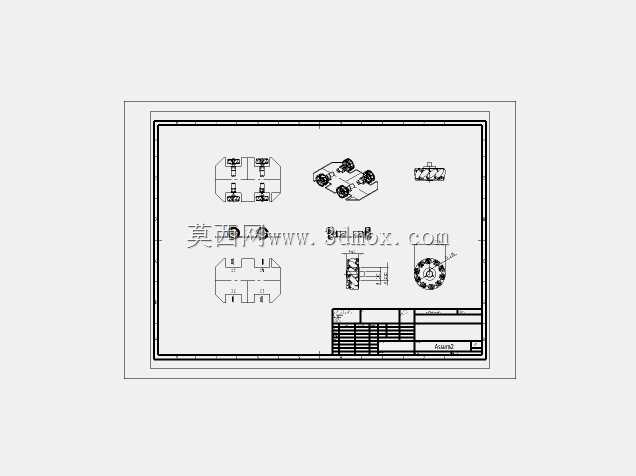

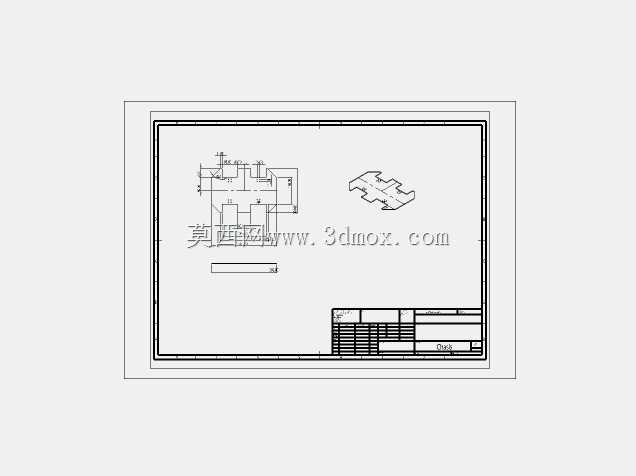

　　轮组的支架部分采用冷轧钢板冲压成型，表面做镀锌防锈处理，相比塑料支架的结构强度更高，在机器人启停、急停的瞬间能够承受更大的冲击力，不会出现支架断裂、辊子脱落的问题。轮毂部分采用硬质铝合金加工而成，在保证结构强度的前提下尽可能降低轮组自身的转动惯量，减少驱动电机的负载，提升小型移动平台的续航表现。在实际应用中，这款轮组通常需要四个成组使用，安装时需要注意左右轮的旋向匹配，通常采用两个左旋轮两个右旋轮对角布置的方式，安装时要保证所有轮组的安装高度一致，辊子与地面的接触压力均匀，避免出现单个辊子悬空导致的运动偏差。

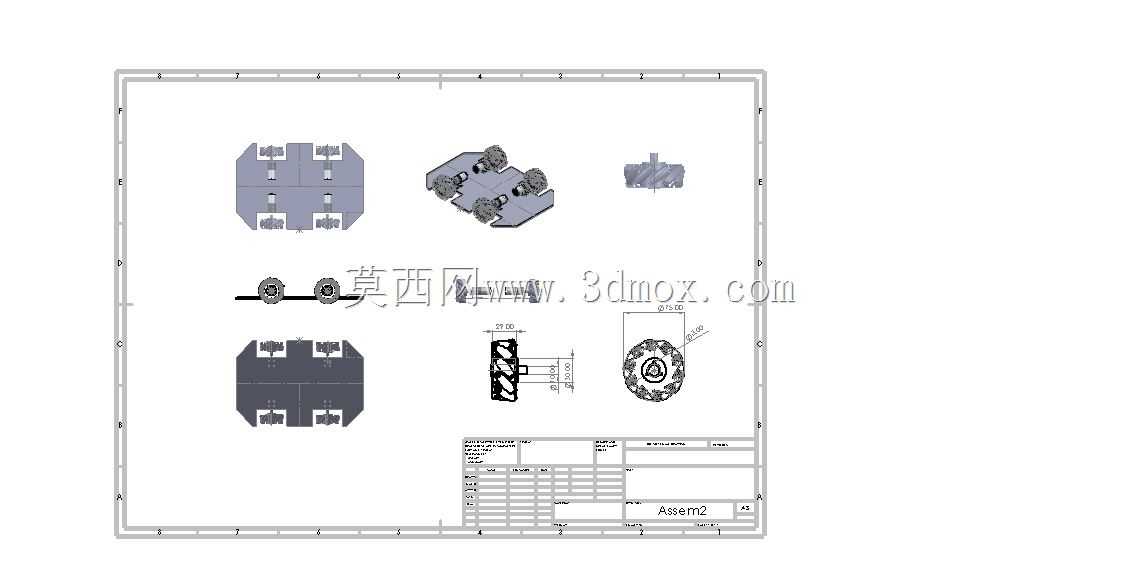

　　在结构建模过程中，这款轮组的所有配合尺寸都经过公差校核，辊子与支架之间的销轴配合采用间隙配合，保证辊子转动顺畅无卡滞，支架与轮毂之间的连接采用螺栓紧固，装配后整体轮组的径向跳动量控制在0.2mm以内，保证机器人行走过程中的平稳性，不会出现明显的抖动。对于小型移动机器人的结构设计者来说，这款75mm规格的麦克纳姆轮不需要从零开始设计辊子曲面、排布辊子位置，直接基于现有结构进行底盘安装位的匹配即可，能够大幅缩短研发周期，同时成熟的结构设计也避免了自行设计时容易出现的辊子干涉、包络面不圆、运动卡滞等常见问题。在日常维护方面，这款轮组的辊子销轴为可拆卸结构，当单个辊子出现磨损时，只需要拆下对应销轴更换辊子即可，不需要更换整个轮组，降低了后期的使用成本。
