空调系统四路天花板安装吸顶扩散器

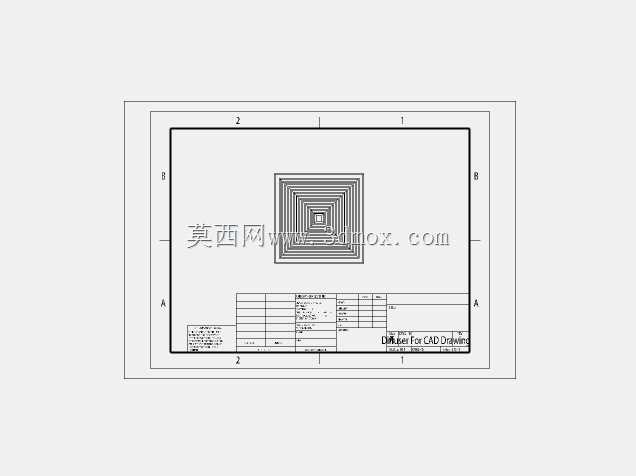

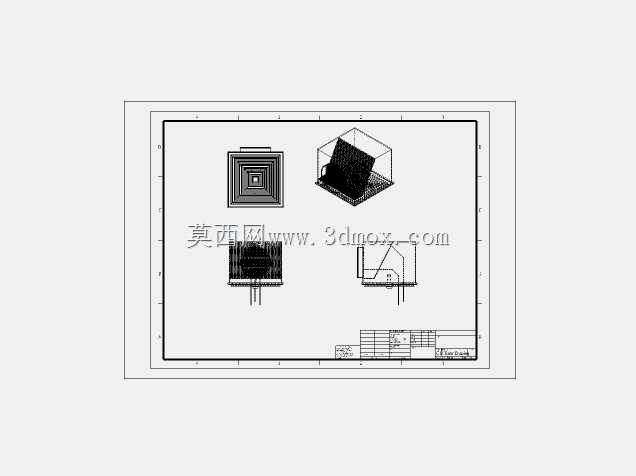

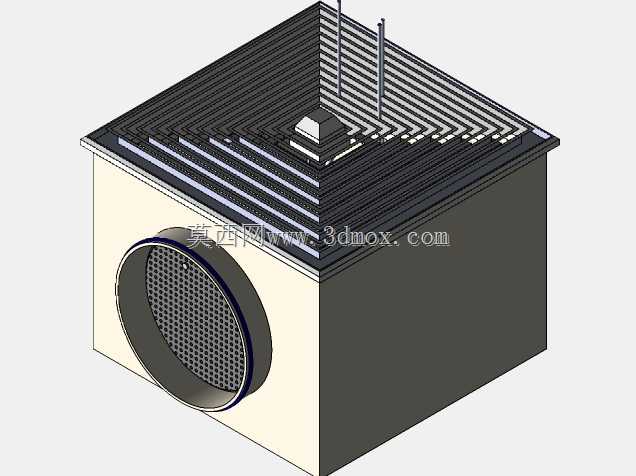

在商用与民用建筑的中央空调末端送风系统里，这类四路吸顶式扩散器是承担室内气流组织分配的核心部件，日常安装在办公区、商超、医院诊室、酒店客房等区域的吊顶夹层内，替代传统散流器实现多方向均匀送风，避免单方向送风直吹人体造成的不适感，同时兼顾吊顶空间的视觉整洁度。从实际工程安装的角度看，这类扩散器的外形采用方正箱体结构，顶面完全贴合吊顶龙骨的安装平面，侧面预留的圆形接口是主风管对接位，接口尺寸匹配常规通风管道的公称直径规格，安装时不需要额外做变径转接，直接通过法兰或者软接与送风主管固定即可，箱体整体嵌入吊顶内部，仅外露顶面的扩散格栅面，外露面的尺寸适配常规600*600mm的标准矿棉板吊顶模数，不需要额外裁切吊顶板材，能大幅降低现场施工的调整工作量。

设计层面上，四路出风的结构是将送入箱体内部的静压气流，通过内部的导流分流结构均匀分配到四个出风方向，顶面格栅的条缝开孔做了渐变角度处理，靠近中心位置的出风角度偏向垂直向下，靠近边缘位置的出风角度偏向水平贴附，利用贴附射流的原理让送出的气流沿着吊顶平面扩散一段距离后再缓慢下沉，避免送风区域出现局部风速过高的问题，同时格栅的网面结构做了整流处理，能打散送出气流的紊流段，降低送风过程中产生的气流啸叫噪音，适配对噪音控制要求较高的办公、住宿场景。箱体的主体结构采用薄钢板折弯成型，边角位置做了满焊密封处理，避免送风过程中出现漏风导致的冷量损耗，侧面的风管接口做了卷边加强处理，对接软接时能增大摩擦力，避免长期运行过程中接口脱落。

在实际选型匹配过程中，需要结合房间的送风风量、吊顶内部的预留安装高度来确认箱体的深度参数，这类扩散器的箱体深度通常控制在200-300mm区间，适配多数常规吊顶的夹层空间，不需要额外抬高吊顶高度。安装边界上，顶面扩散面的边缘需要与吊顶板材保持齐平，四周预留3-5mm的打胶间隙，避免吊顶沉降过程中挤压扩散器面框产生变形，侧面风管接口需要预留至少100mm的直管段再接弯头，避免气流直接冲弯头造成送风阻力增大、各方向出风不均匀的问题。从结构建模的角度看，这类部件的建模重点在于内部导流板的角度匹配，以及格栅条缝的开孔率计算，开孔率需要控制在25%-30%区间，才能保证出风风速维持在人体舒适的0.2-0.3m/s区间，同时箱体的折弯止口、安装耳位的尺寸需要完全匹配现场安装的固定逻辑，安装耳位预留的长圆孔可以适配吊顶龙骨的安装误差，降低现场安装的对位难度。

日常运维层面，这类扩散器的顶面格栅可以直接拆卸，不需要借助专用工具，方便后期清洗积尘、调整内部的风量调节阀片，阀片调整结构隐藏在格栅内侧，不会破坏外露面的视觉完整性。对比传统的方形散流器，四路吸顶结构的扩散范围更大，单台设备可以覆盖15-20㎡的送风区域，在相同送风要求下可以减少末端点位的布置数量，降低风管布线的复杂度。建模过程中需要注意箱体的焊缝位置做内藏处理，外露面不出现焊点、焊疤结构，面框的折边做圆弧过渡，避免安装过程中划伤施工人员，格栅的条缝间隙控制在8-10mm，避免大尺寸杂物掉入箱体内部堵塞风管。
