简易人工急救复苏呼吸装置结构设计

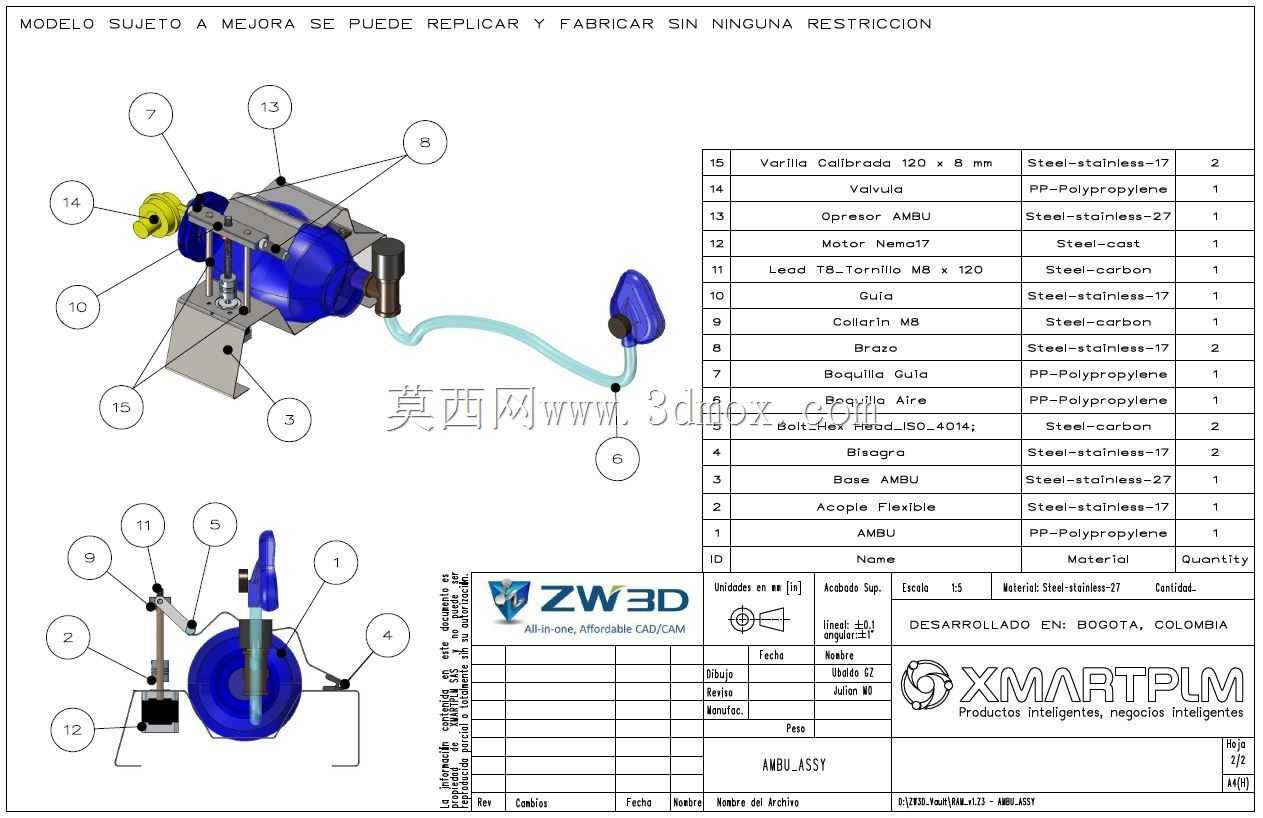

该套呼吸装置的三维结构完整覆盖了临床急救场景下的全部核心功能组件，从实际院前急救、院内急诊转运的使用需求出发，所有部件的布局都贴合急救操作时的单手操作逻辑，不需要额外的辅助工具即可完成快速组装与使用。整套装置的核心功能单元包含弹性呼吸囊、单向通气阀组、面罩连接管路、进气过滤组件、固定支撑结构几个部分，其中弹性呼吸囊采用符合医用接触要求的弹性材质设计，按压行程与回弹速率经过反复校核，单次按压的送气量能够匹配成人急救的通气量要求，不会出现过度通气或者通气量不足的问题，囊体表面的防滑纹理设计对应急救时戴医用手套操作的场景，避免按压过程中出现打滑脱手的情况。

单向阀组的结构是整套设计的核心，内部的活瓣开合角度、气流通道的通径都经过流道模拟验证，能够保证送气时气流单向进入患者气道，患者呼出的废气从侧方排气口直接排出，不会回流进入呼吸囊造成交叉污染，阀组与呼吸囊、管路的连接采用锥面密封结构，不需要额外的密封件即可保证气密性，同时能够实现快速插拔，方便急救后快速拆解清洁。连接呼吸囊与面罩的柔性管路采用可适度弯曲的定型结构，在急救过程中不管操作者站在患者头部的哪一侧，都可以通过调整管路弯曲角度来适配操作位置，不会因为管路硬折造成气路堵塞，管路的长度控制在合理范围内，既不会因为过短限制操作者站位，也不会因为过长造成无效腔过大影响通气效率。

配套的通气面罩边缘采用贴合人体面部轮廓的弧形设计，能够适配不同脸型的成人患者，面罩上的固定卡扣结构可以搭配通用的固定头带使用，不需要额外定制配件即可完成面罩与患者面部的固定，减少急救时的人工按压固定工作量。整套装置的支撑固定结构采用轻量化的金属支架设计，支架上的各个安装位都预留了标准的连接接口，既可以将整套呼吸装置固定在急救车、转运床的侧边支架上，也可以单独放置在平面上使用，支架的底部做了防滑处理，放置时不会因为按压呼吸囊的作用力出现滑移。

从安装边界来看，整套装置组装完成后的整体占用空间紧凑，能够适配常规急救箱的内部储物格尺寸，不需要占用额外的存储空间，各个部件之间的连接公差控制在合理范围内，同型号的部件可以实现通用互换，在部件出现损坏时不需要更换整套装置，只需要替换对应故障部件即可继续使用。设计过程中充分考虑了不同使用场景的适配性，除了常规的院内急诊场景外，也能够满足院前急救、灾害现场救援、基层诊所应急配置的使用需求，所有外露的结构件都做了圆角钝化处理，没有尖锐的棱角，避免急救操作过程中划伤操作者或者患者。气路部分的所有流通通道内壁都做了光滑处理，没有气流死角，减少清洁消毒时的残留风险，各个连接部位的插拔力经过校核，既能够保证连接后的气密性，也不会因为插拔力过大影响急救时的组装速度。
