分体式变速器上下壳体结构设计

项目分类:变速器 发布时间:2024-12-23 ID:865266
  • 分体式变速器上下壳体结构设计
  • 分体式变速器上下壳体结构设计
  • 分体式变速器上下壳体结构设计

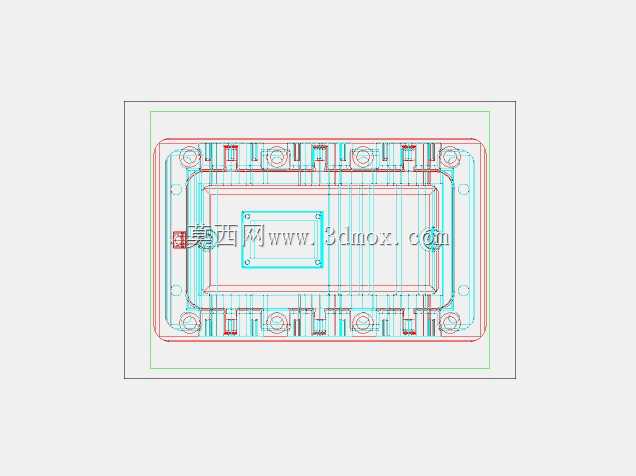

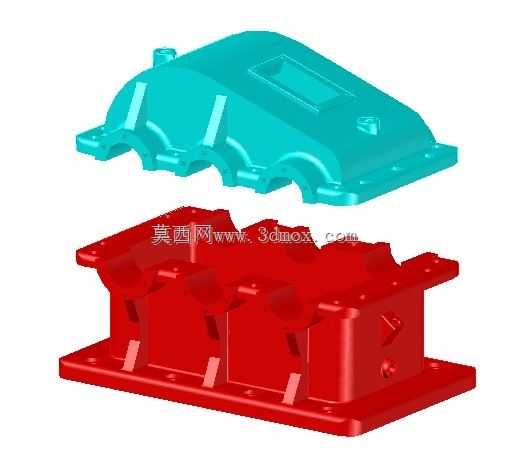

  在商用车、工程机械的传动系统布局中,变速器壳体是承担齿轮组定位、润滑密封、载荷承载的核心基础部件,本次呈现的分体式上下壳结构,针对重载传动场景的实际使用需求做了针对性的结构优化。从实际装配逻辑来看,下壳体作为整个传动组件的承载基座,底部法兰面预留了均匀分布的螺栓过孔,安装边界需匹配整车或设备机架的安装孔位,法兰面平面度要求控制在0.05mm以内,避免装配后出现应力集中导致的壳体变形,同时底部的加强筋沿齿轮轴支撑座的受力方向辐射布置,在齿轮传递大扭矩产生径向载荷时,能够将支撑座的受力均匀分散到整个法兰安装面,避免局部应力超过铸铁或铸铝材料的屈服强度。

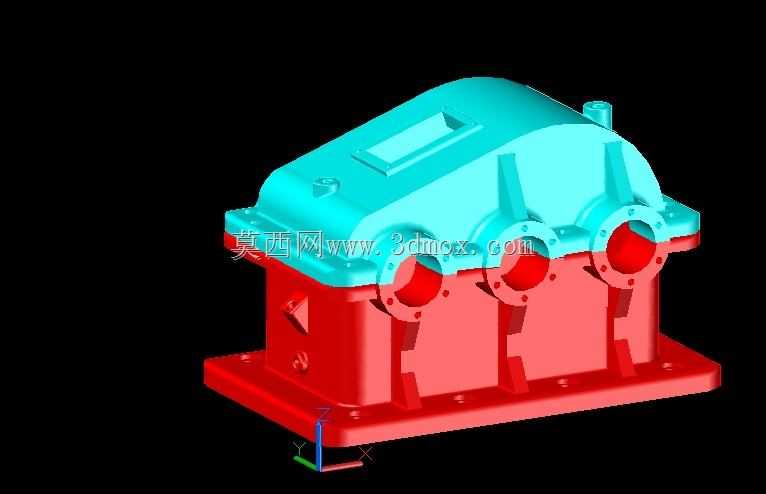

  上壳体作为盖体结构,顶部预留的观察窗口结构,可在不拆解整个箱体的情况下完成齿轮啮合状态检查、润滑油位观测,窗口周边的凸台结构用于安装密封盖板,配合密封垫可实现润滑油的密封,防止传动过程中润滑油飞溅泄漏,同时避免外部粉尘、水汽进入箱体内部污染齿轮油,加剧齿轮与轴承的磨损。上下壳体的结合面采用精加工止口设计,止口的配合公差选用H7/h6的间隙配合,既能够保证上下壳装配时的定位精度,确保上下壳对应的轴承座孔同轴度满足齿轮轴的安装要求,避免轴系安装后出现偏载导致的轴承早期失效,同时止口结构也能够辅助密封,减少结合面的渗油风险,结合面周边均匀布置的螺栓孔,按照受力大小做了不等距分布,在轴承座对应的位置螺栓间距更小,保证轴承座位置的结合面压紧力足够,避免传动过程中受载荷冲击出现结合面缝隙。

  从设计思路上,整个壳体的外形轮廓完全避让内部齿轮组的运动包络,在齿轮最大回转半径的基础上预留3-5mm的安全间隙,避免齿轮运转过程中与壳体内壁发生剐蹭,同时壳体内壁预留的润滑油道引导结构,能够将齿轮飞溅起来的润滑油引导到各个轴承安装位置,实现轴承的自润滑,不需要额外设计复杂的强制润滑管路,降低整个变速器的结构复杂度与制造成本。安装边界方面,整个壳体的轴向尺寸需匹配所搭载的齿轮组总长度,输入、输出轴的伸出孔位置需对应传动系统的连接接口,保证输入轴与动力源、输出轴与负载的同轴度要求,壳体侧面预留的螺纹孔用于安装油堵、透气塞等附件,透气塞的位置设计在壳体最高处,避免变速器运转过程中内部温度升高导致压力过大,出现密封失效漏油的问题。

  在实际应用场景中,这类壳体多用于中小功率的手动变速器、分动箱结构,可适配轻型货车、小型工程机械的传动需求,壳体材料可根据载荷等级选用灰铸铁或者压铸铝合金,灰铸铁版本的壳体减振性能更好,适合重载冲击的工况,铝合金版本重量更轻,适合对自重有要求的乘用车辆或者小型设备。壳体的壁厚设计遵循均匀过渡原则,壁厚差控制在2mm以内,避免铸造过程中出现缩孔、缩松等缺陷,所有转角位置都设计了铸造圆角,减少应力集中的同时,也能够改善铸造时的金属液流动性,降低铸造废品率。轴承座孔的位置精度直接影响整个变速器的传动效率与使用寿命,设计时将同轴的轴承座孔设计为一次装夹加工的工艺结构,减少二次装夹带来的形位公差误差,孔的表面粗糙度要求达到Ra1.6,保证轴承外圈安装后的配合精度,避免轴承外圈出现蠕变磨损。上下壳体装配时的定位销孔设计在结合面的对角位置,采用圆锥销定位,保证每次拆解重装后都能回到初始的装配精度,不会因为重装导致轴承孔的同轴度偏差。
