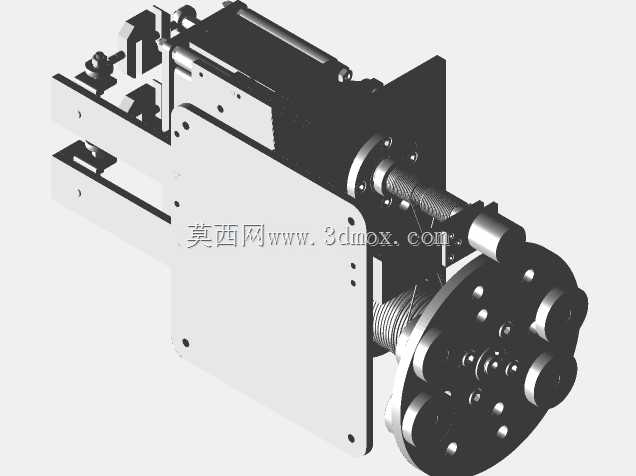

在传动部件研发与出厂质检环节,这类电缆驱动变速器试验装置是不可或缺的台架测试载体,主要面向采用柔性电缆作为动力传递介质的特种变速器产品,覆盖实验室研发阶段的性能标定、量产环节的出厂一致性核验、售后返修件的故障复现与验证等多个应用场景,区别于传统刚性轴连接的变速器试验台,该装置针对电缆驱动结构的传动特性做了专属适配,能精准复现这类变速器在实际工况下的负载变化、传动效率波动、长期运行磨损等真实状态。

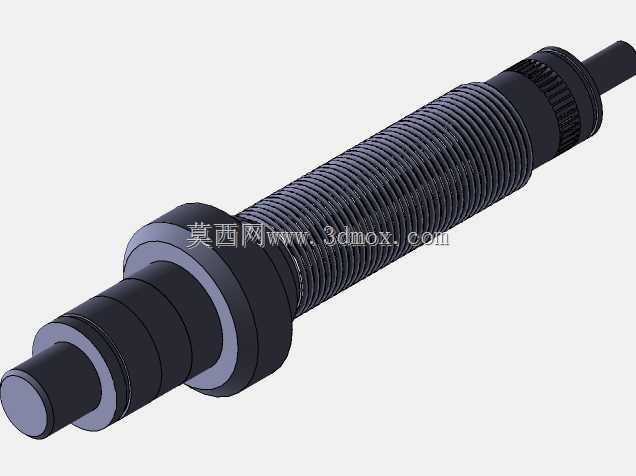

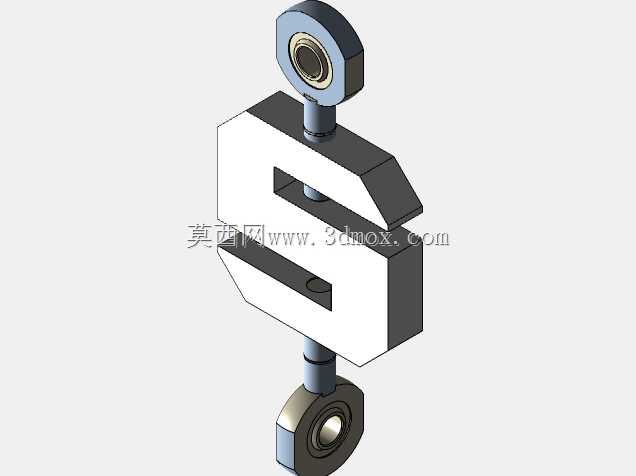

从实际功能层面看,装置可完成多维度的变速器性能测试:通过可调节的负载加载模块,模拟不同输出端阻力下变速器的扭矩传递效率,记录不同转速区间内的动力损耗数值,验证电缆驱动结构在变负载下的传动稳定性;配套的张紧力调节结构,可模拟实际安装场景中电缆张紧度偏差对变速器运行的影响,获取张紧力阈值范围,为现场安装调试提供量化参考;装置预留的多组传感器安装位,可实时采集运行过程中的振动幅值、温升数据、传动噪声值,捕捉长期运行过程中电缆疲劳、齿轮啮合偏差等潜在故障的早期特征,为产品结构优化提供实测数据支撑。

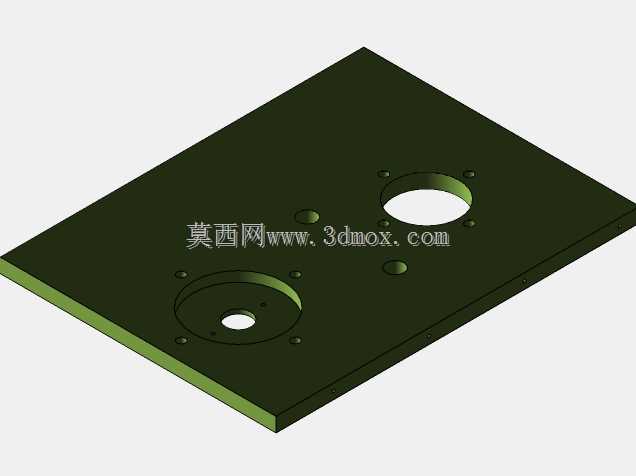

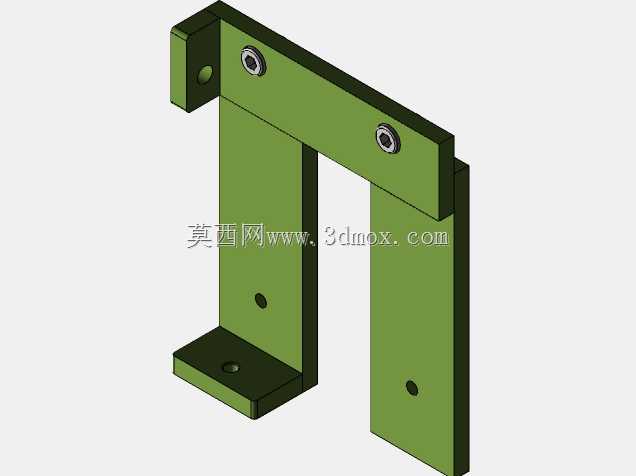

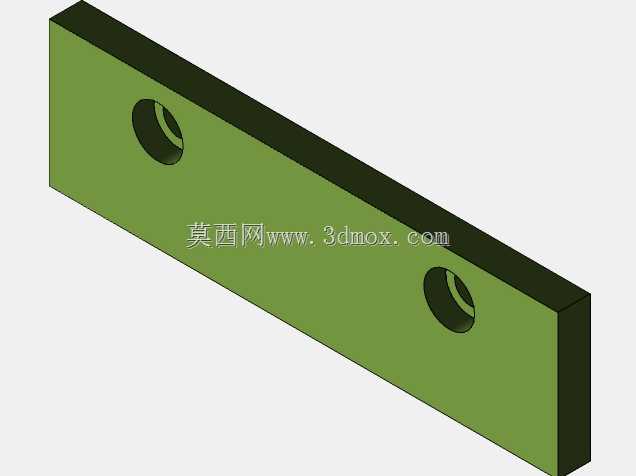

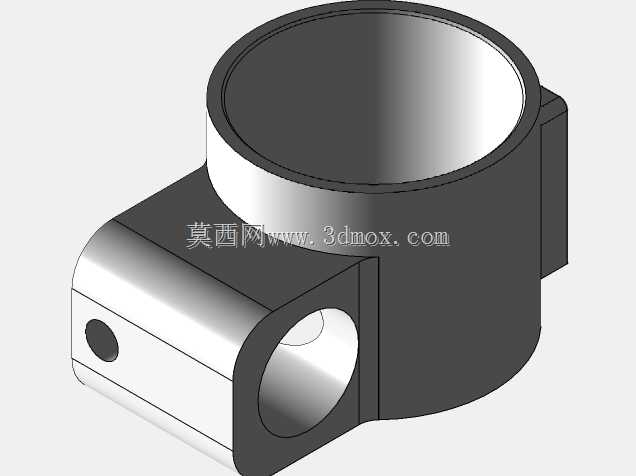

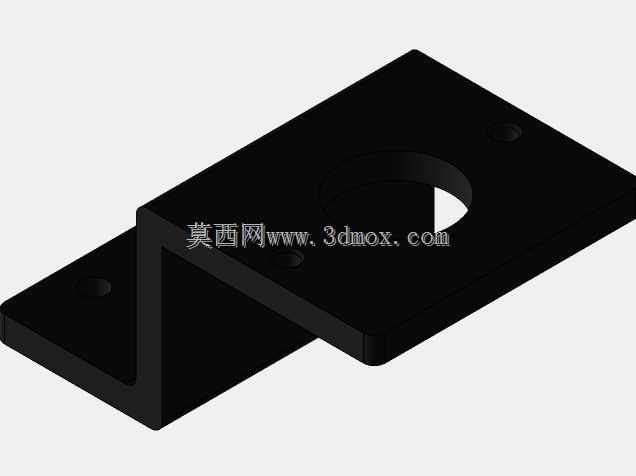

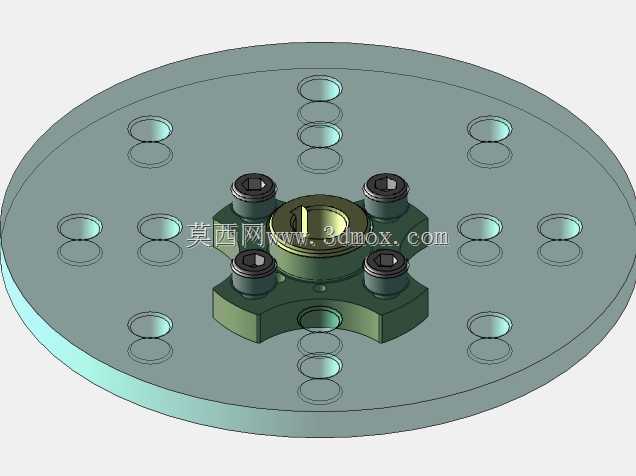

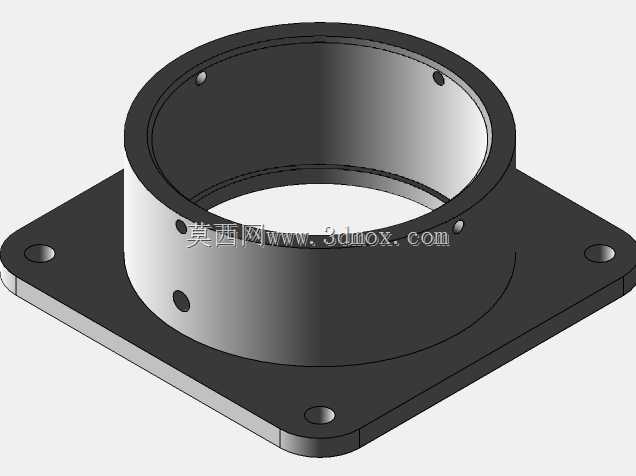

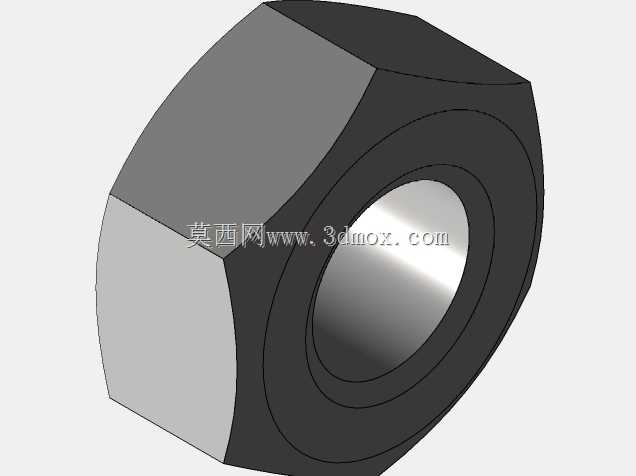

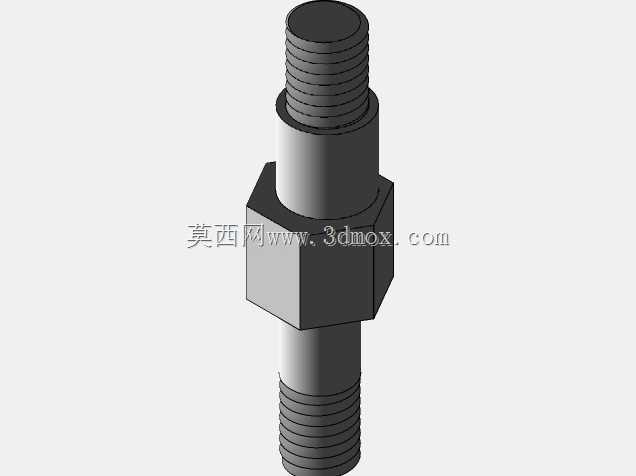

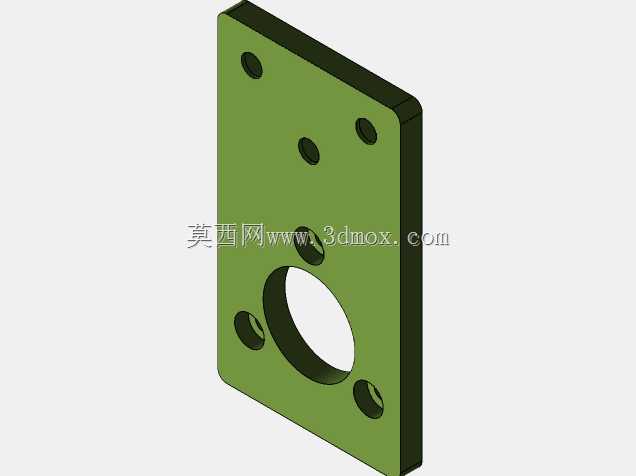

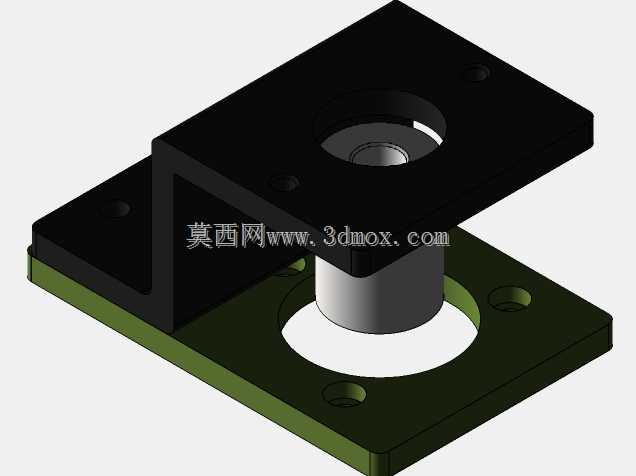

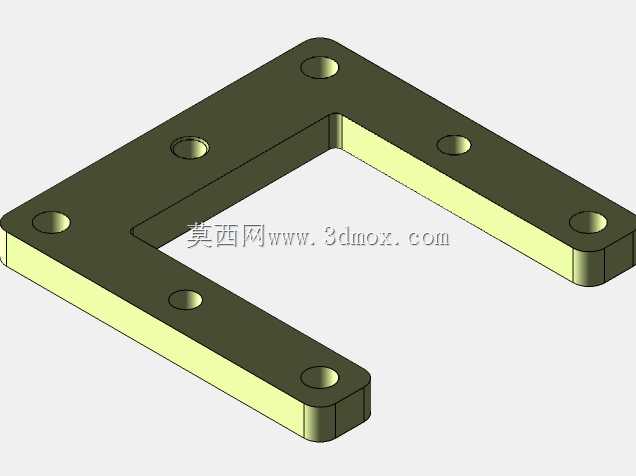

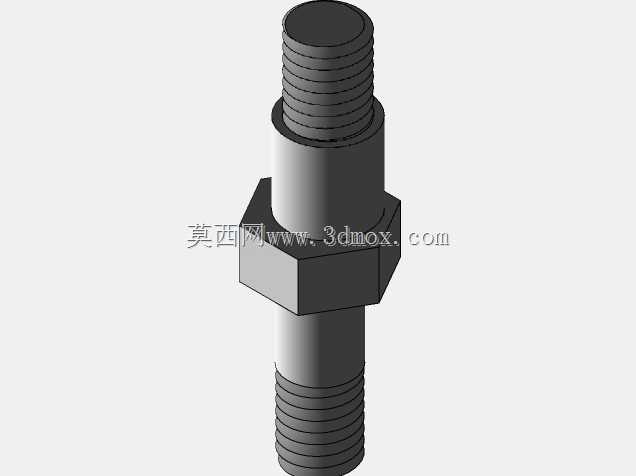

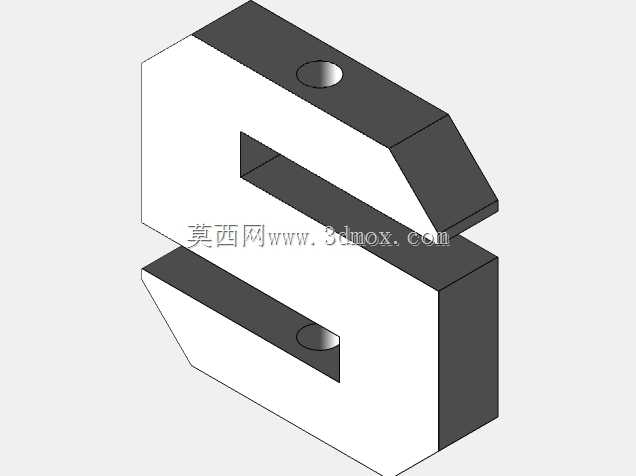

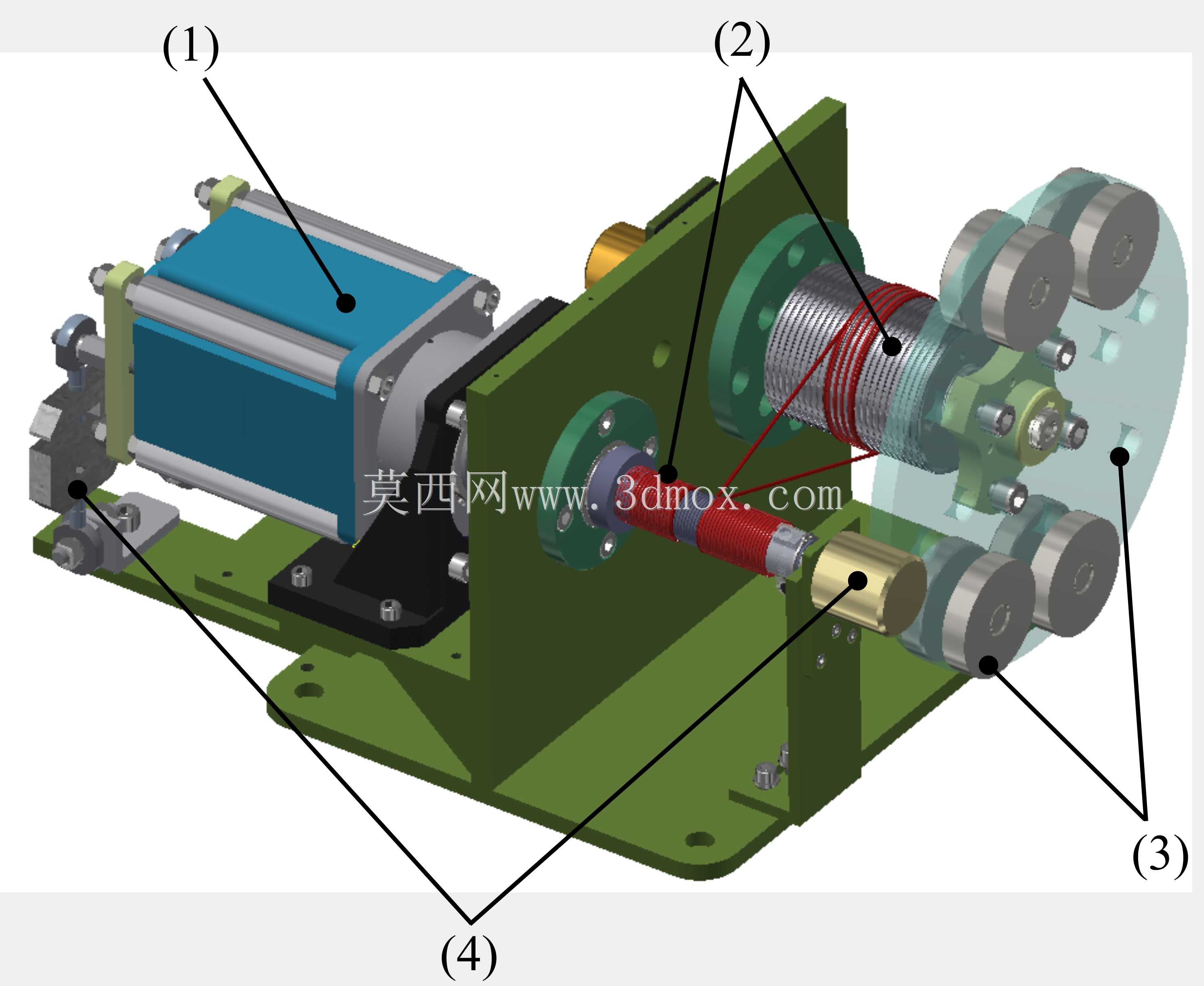

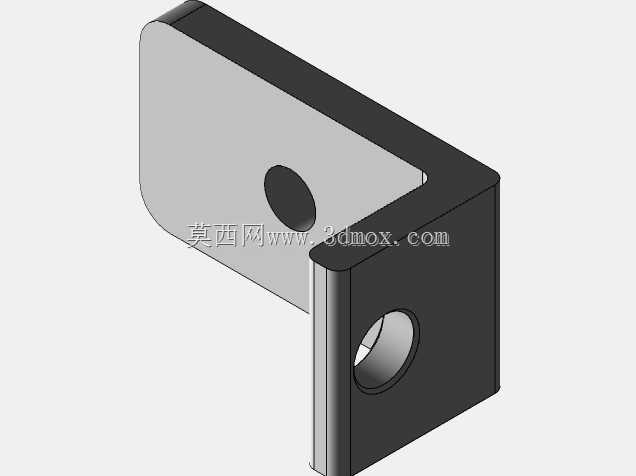

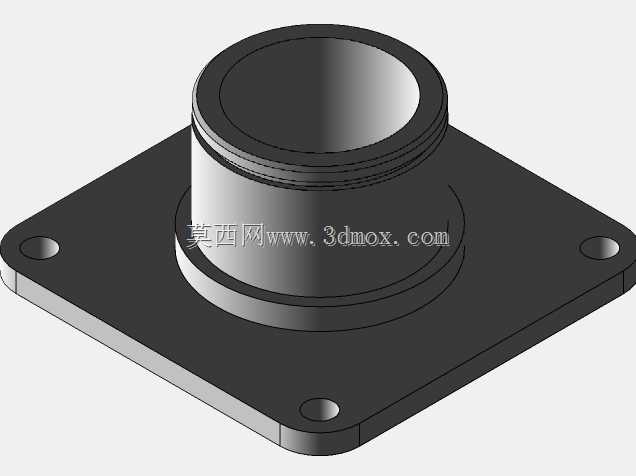

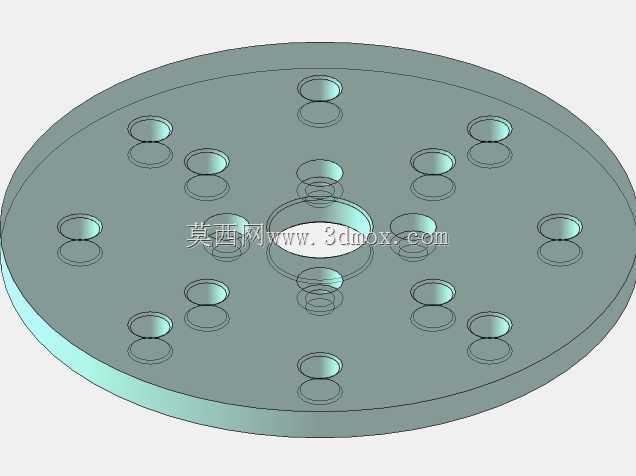

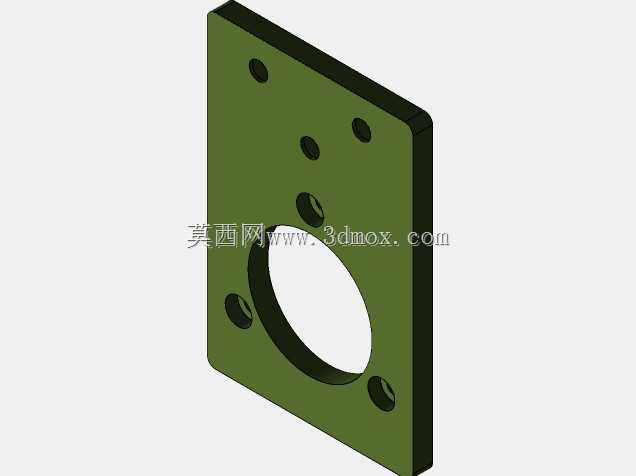

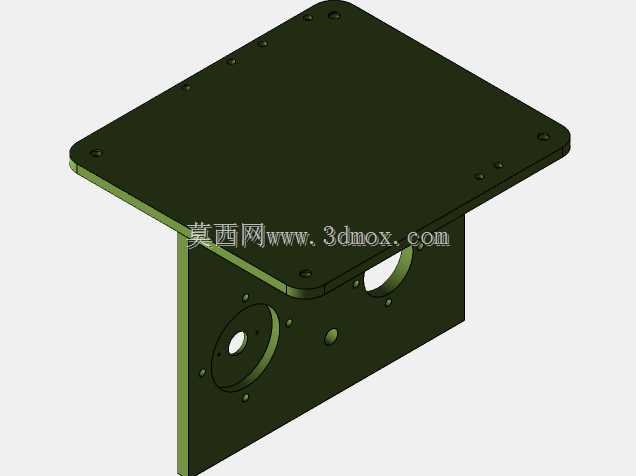

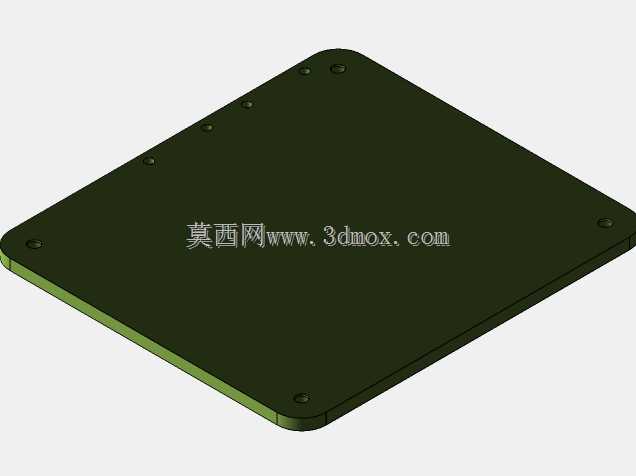

设计过程中优先考虑了测试场景的通用性与安装适配性,整体台架采用模块化布局,动力输入单元、待测变速器安装工位、负载加载单元沿传动轴线依次排布,各单元之间通过可调节的滑轨连接,可适配不同中心高、不同安装孔位的电缆驱动变速器装夹,无需重新加工定制过渡连接工装。安装边界设计上,台架底座采用加厚型钢焊接结构,底部预留均匀分布的地脚螺栓孔,可直接固定在混凝土地基或减震垫铁上,满负载运行时的整体振幅控制在0.02mm以内,避免台架自身振动干扰测试数据的准确性;待测工位的安装面板采用可更换式设计,根据不同型号变速器的安装孔距预制对应螺纹孔,换装时间可控制在半小时以内,适配多品种小批量的测试需求。

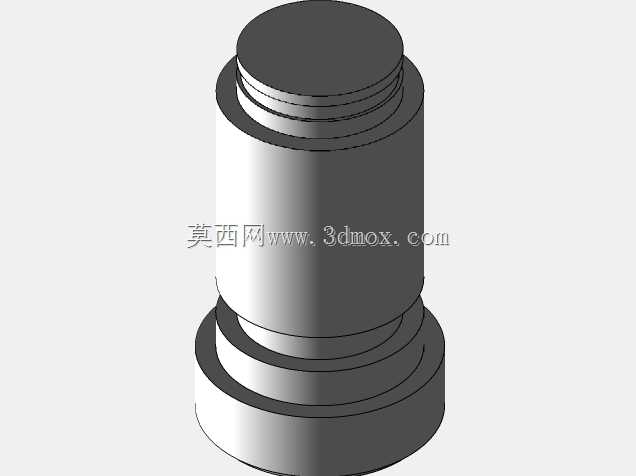

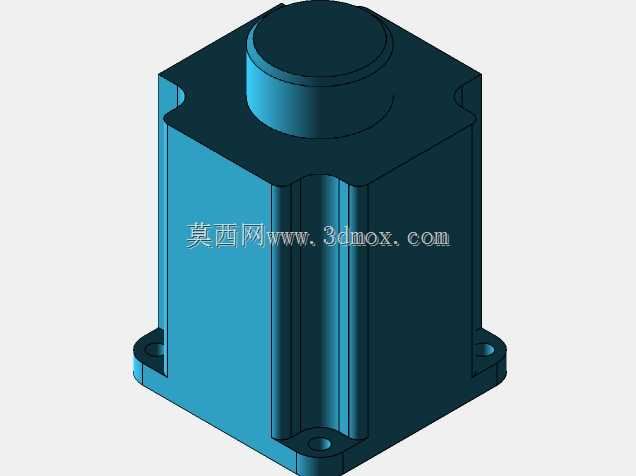

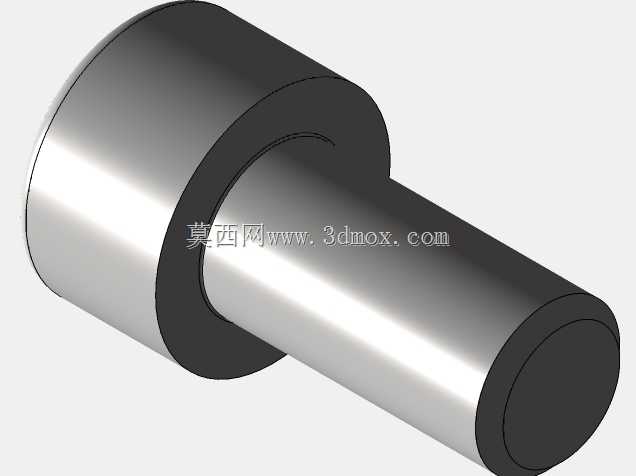

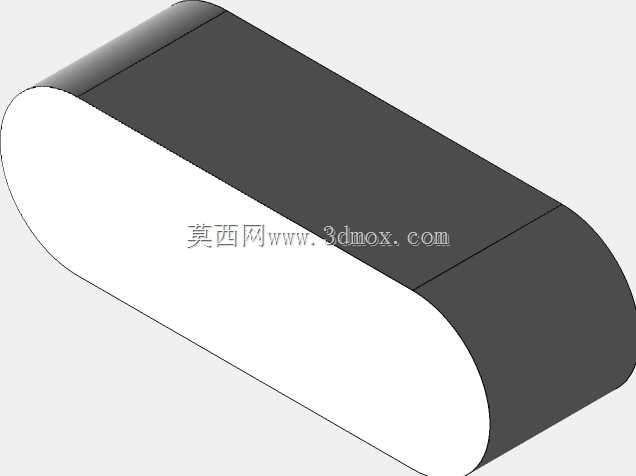

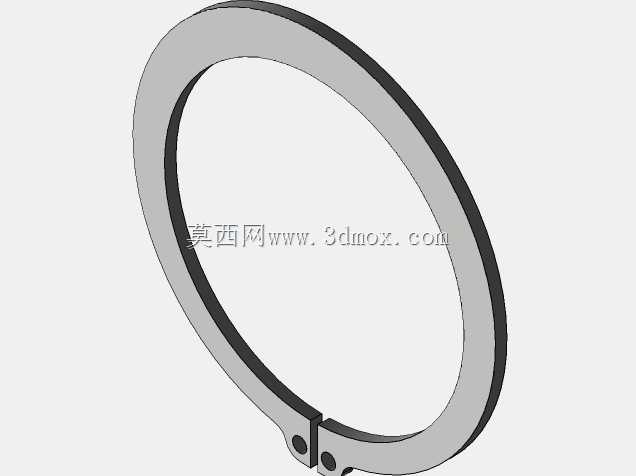

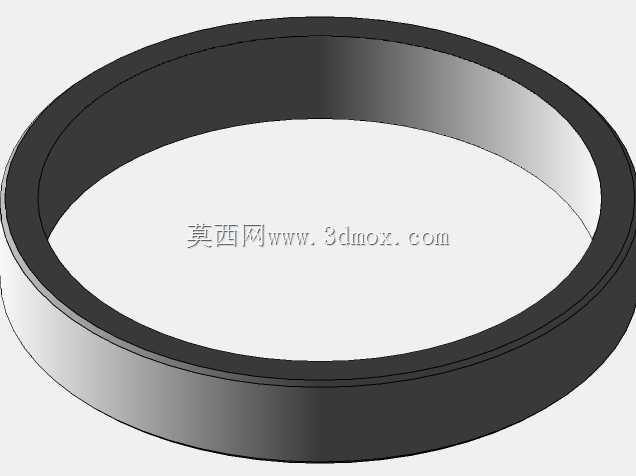

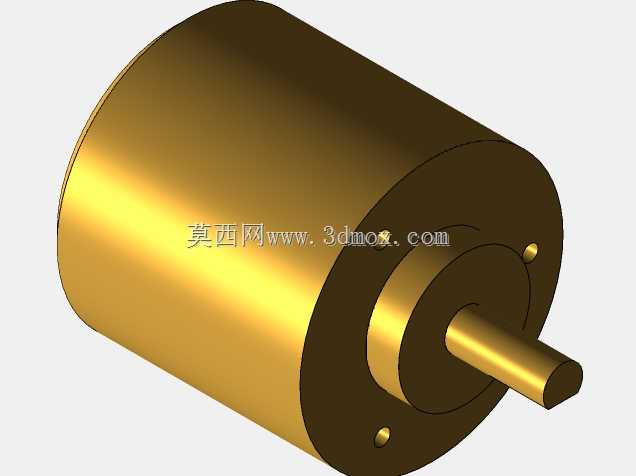

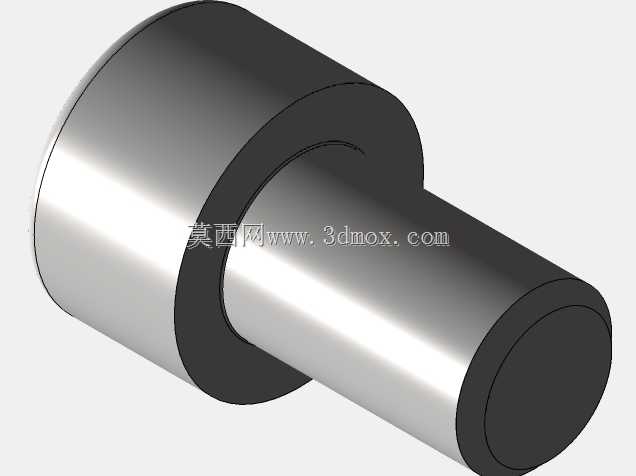

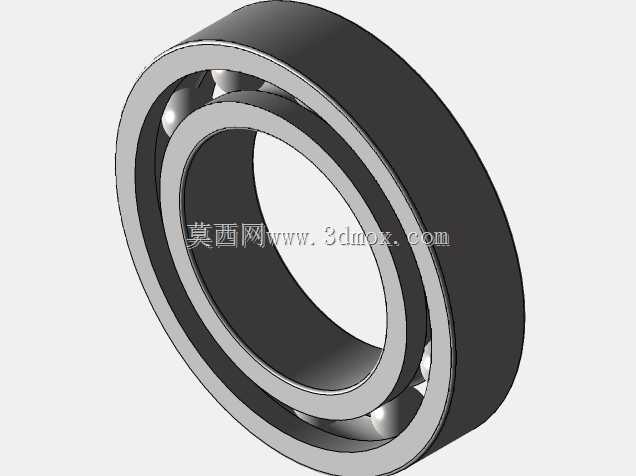

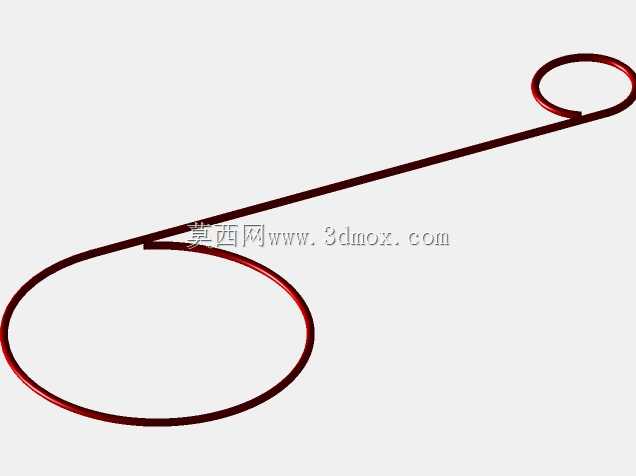

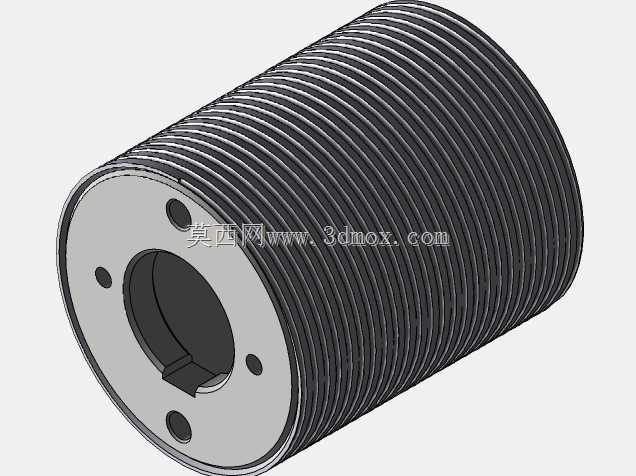

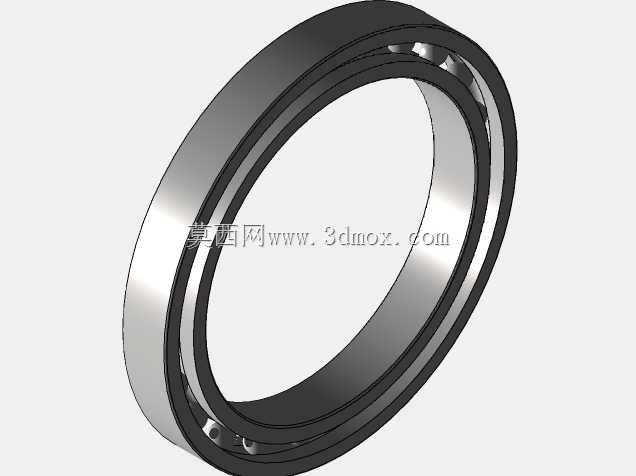

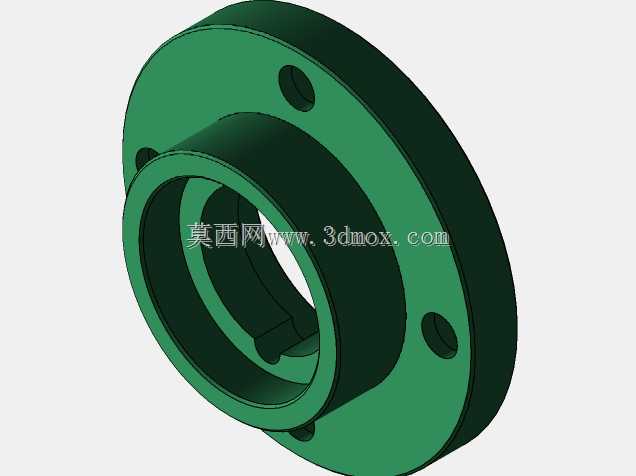

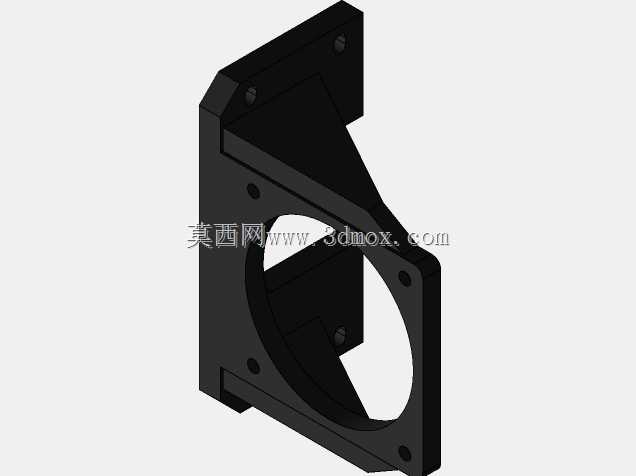

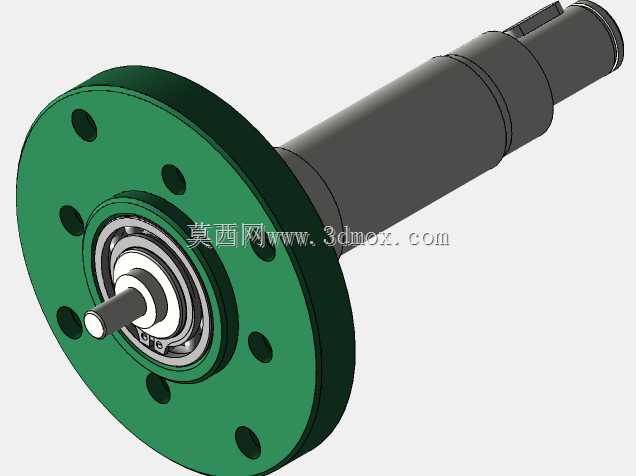

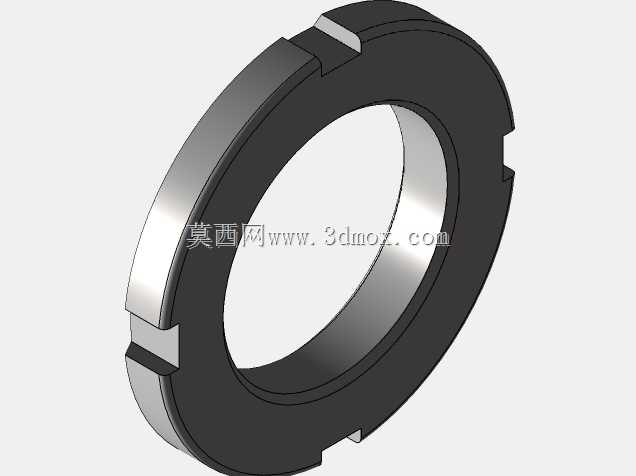

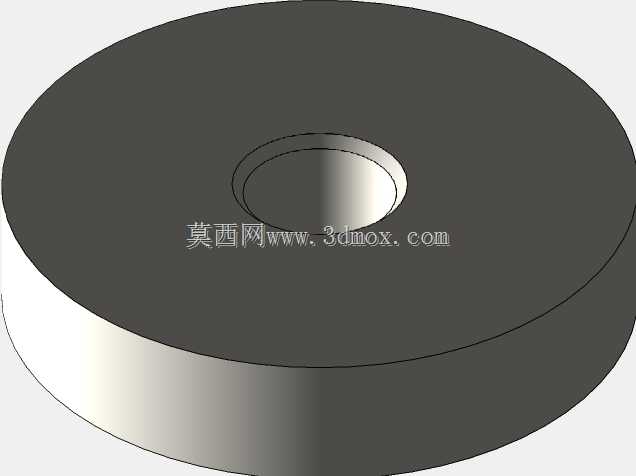

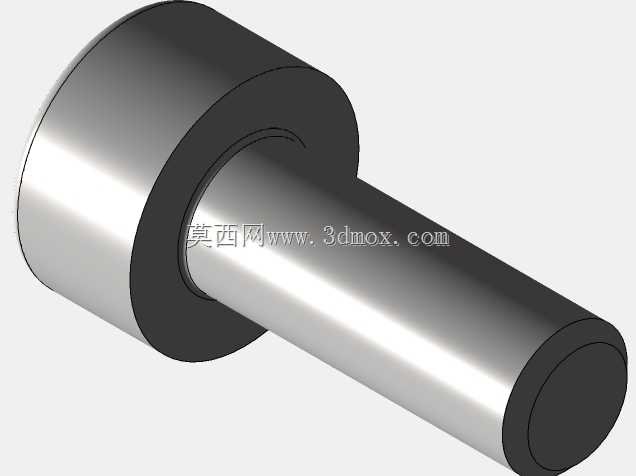

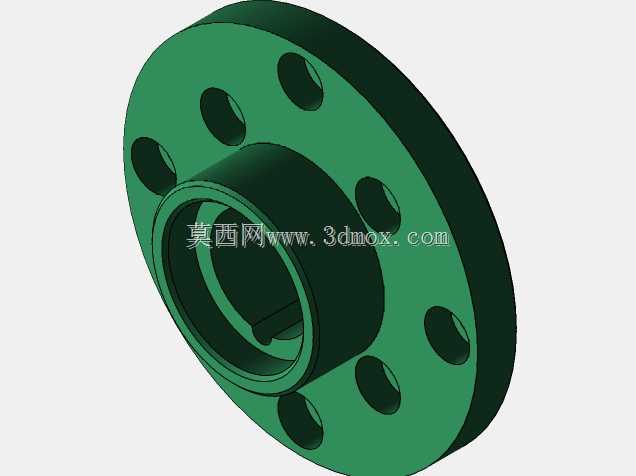

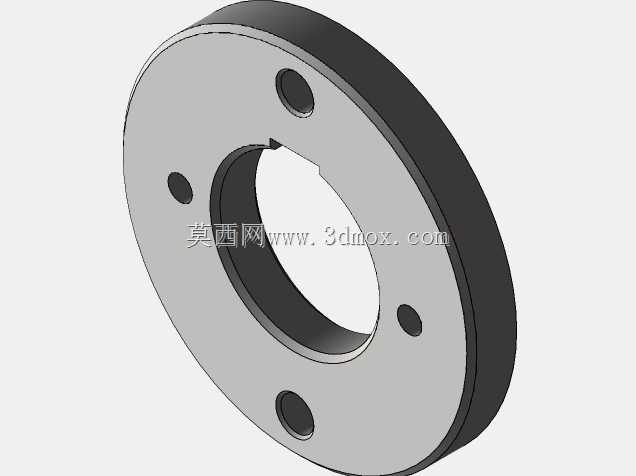

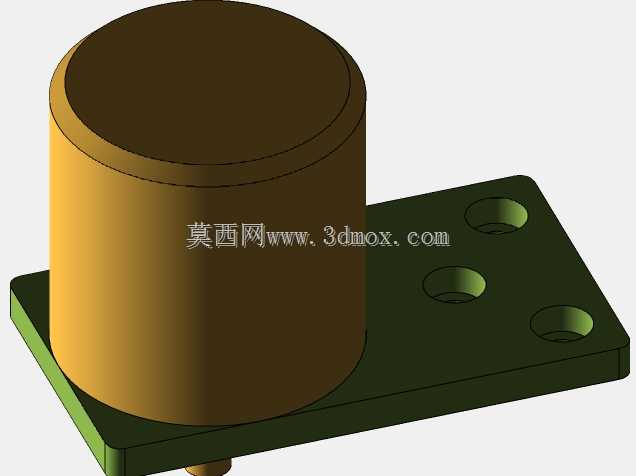

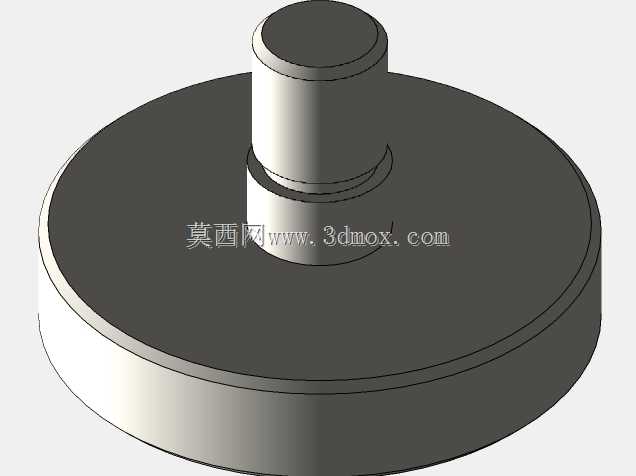

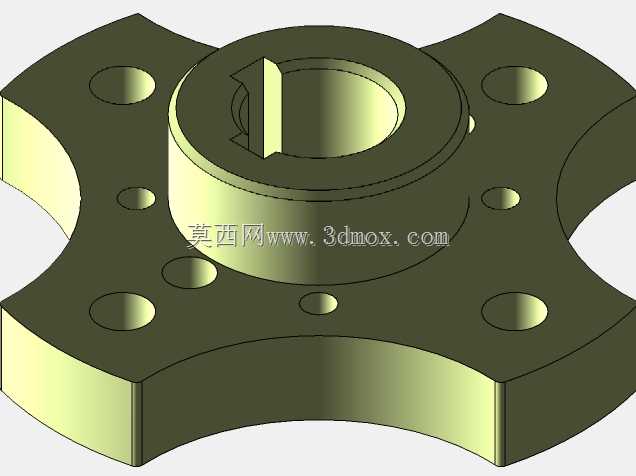

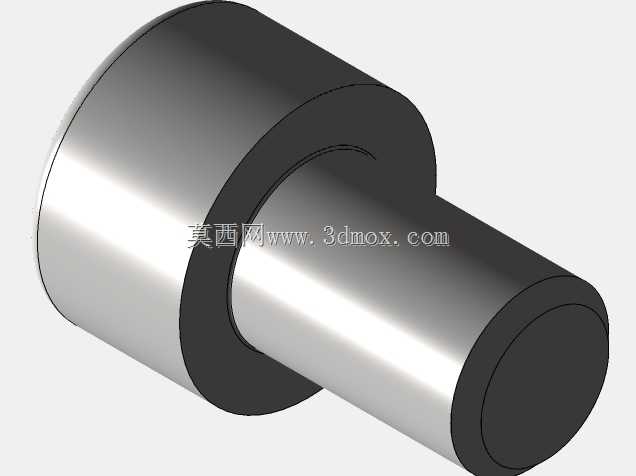

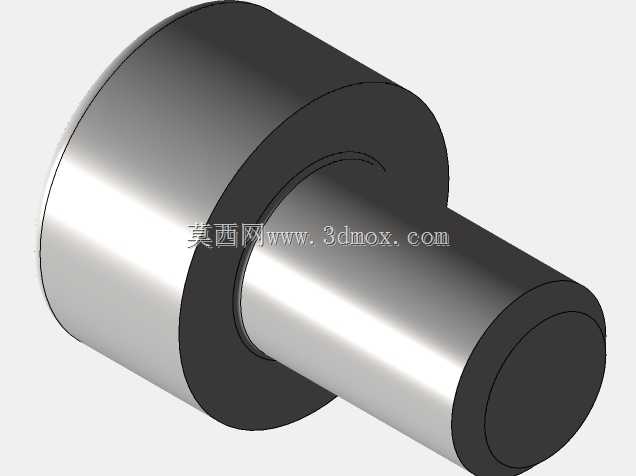

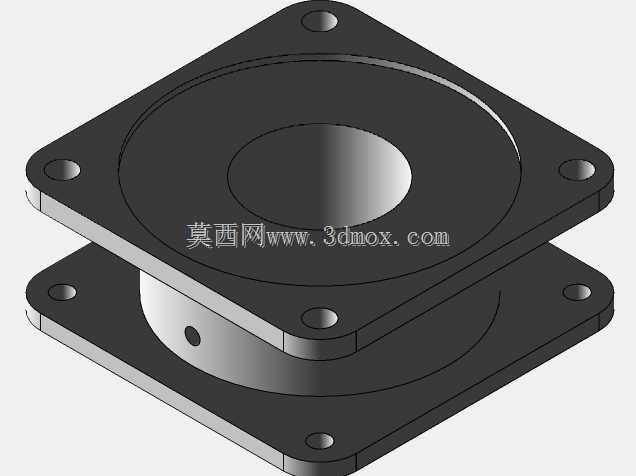

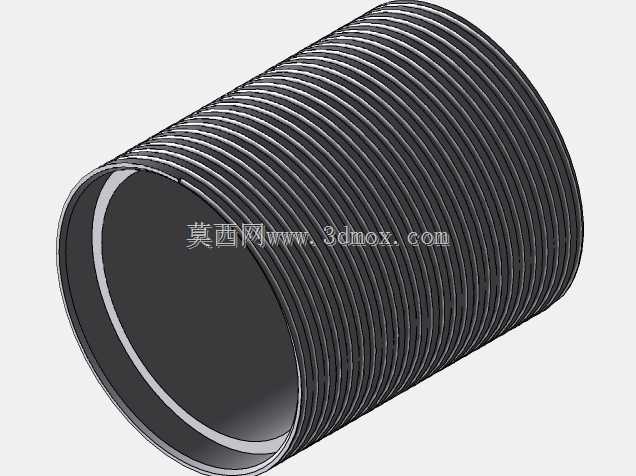

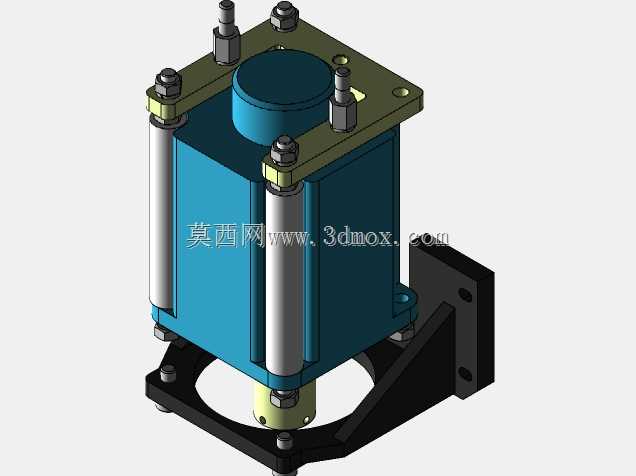

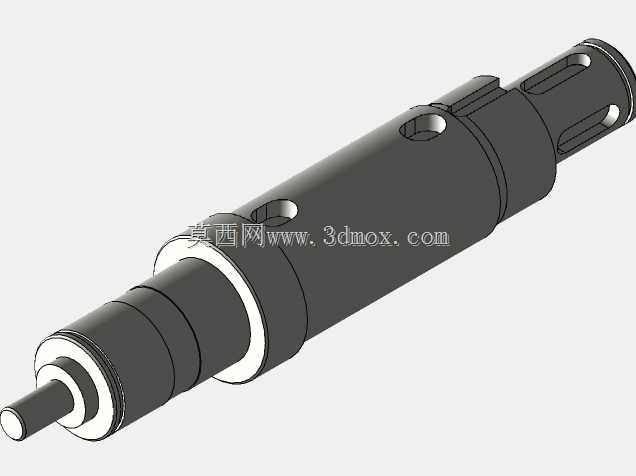

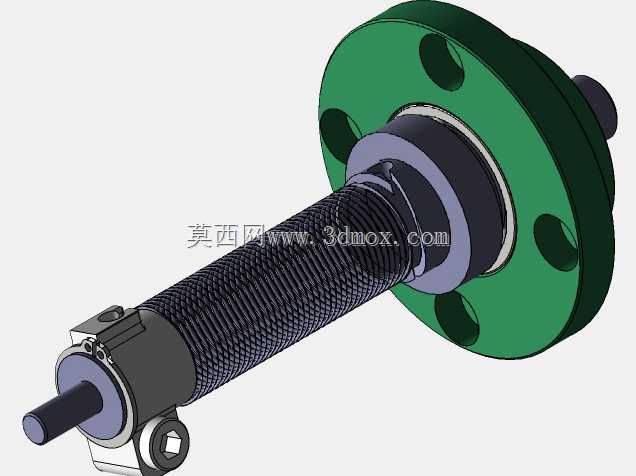

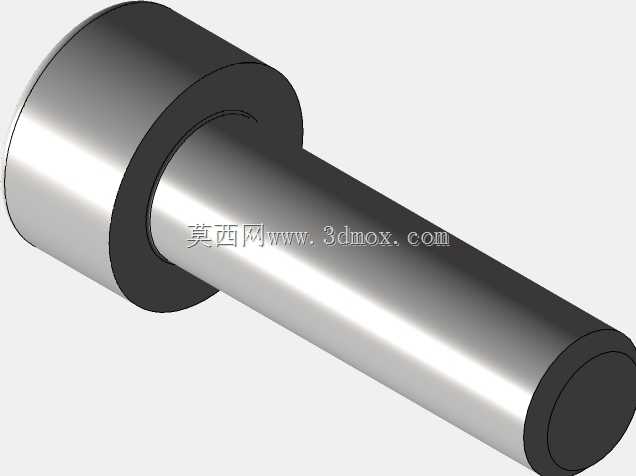

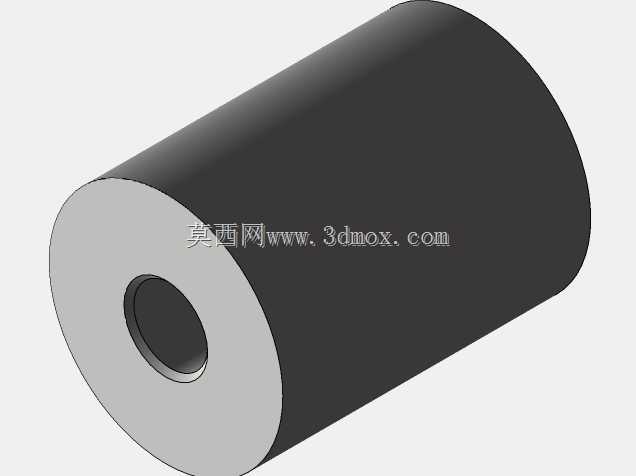

传动路径设计上,动力输入端采用可调速伺服驱动单元,输出转速覆盖电缆驱动变速器常用的0-300rpm工作区间,转速调节精度可达0.5rpm,可精准模拟不同输入转速下的传动状态;电缆导向轮组采用带圆弧槽的耐磨尼龙材质,避免电缆在反复弯折测试过程中出现表层磨损,导向轮的安装位置可沿横向、纵向双向调节,匹配不同长度、不同绕线路径的电缆驱动结构测试需求;负载端采用磁粉制动器作为加载元件,加载扭矩可在0-200N·m范围内连续调节,扭矩输出波动值不超过1%,可模拟恒定负载、阶跃负载、交变负载等多种实际工况下的负载特性。

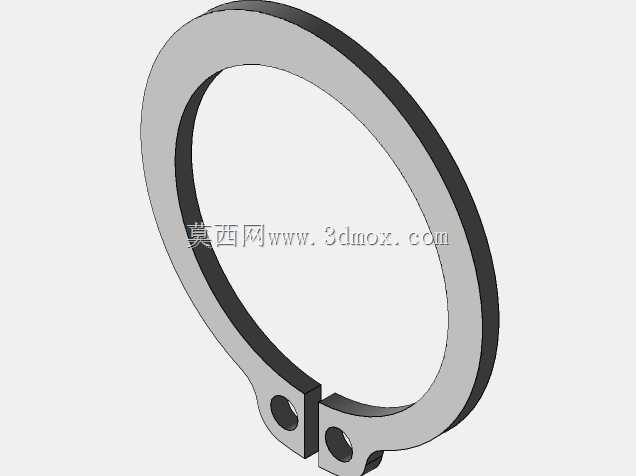

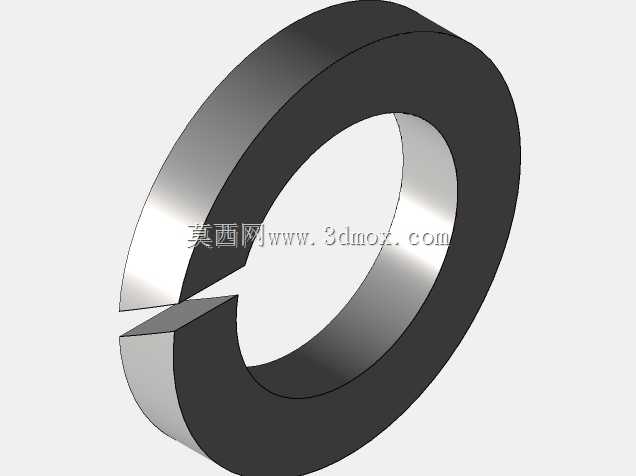

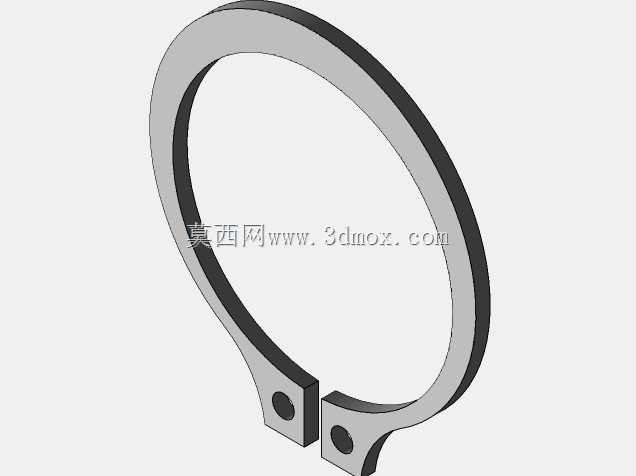

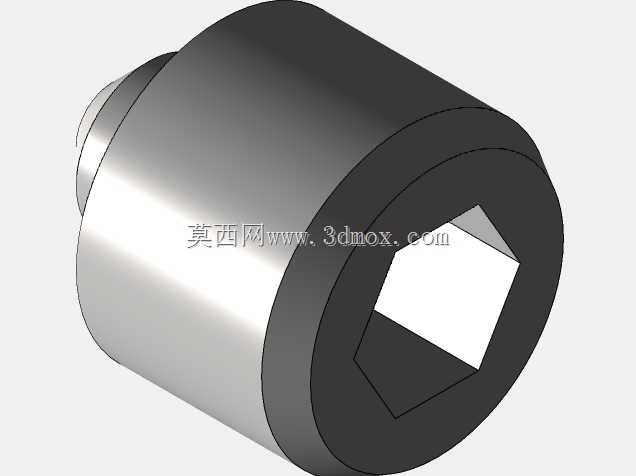

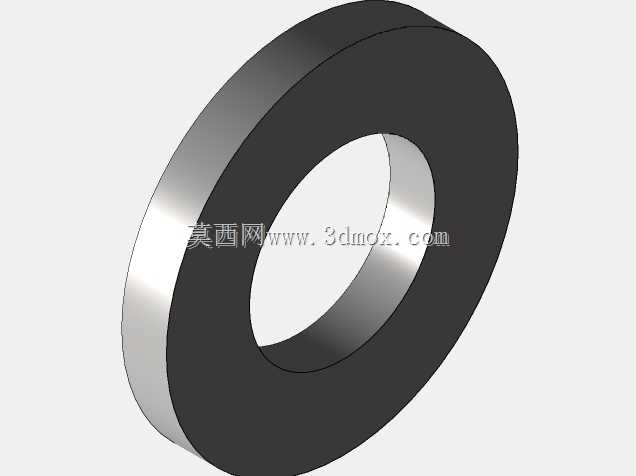

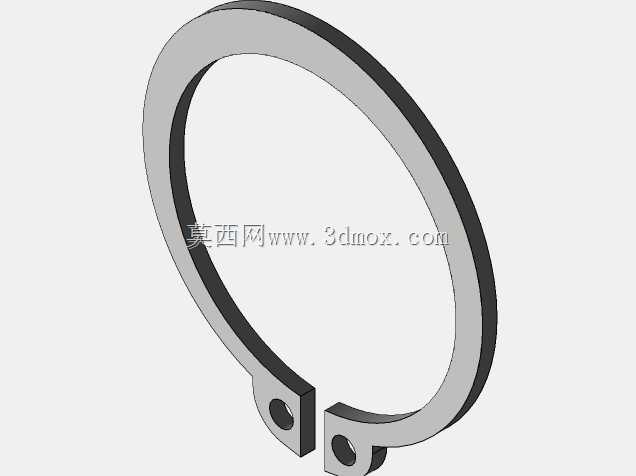

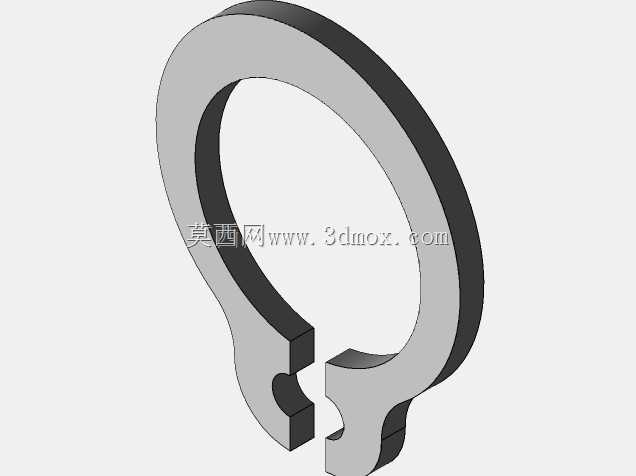

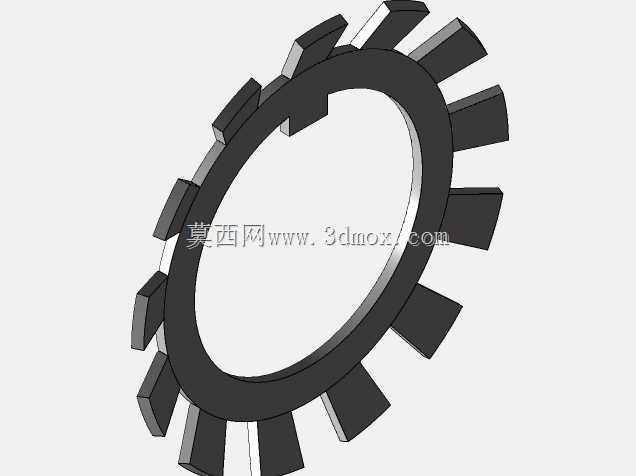

结构细节处理上,所有旋转传动部位均设置可拆卸的安全防护盖板,避免测试过程中电缆断裂、部件松脱飞出造成安全隐患,防护盖板采用透明亚克力材质,无需拆卸即可直接观察内部电缆运行状态、齿轮啮合情况;台架侧面预留的走线槽,可将传感器线缆、动力线缆统一规整布置,避免线缆干涉运动部件,同时方便测试过程中传感器的快速拆装与接线;装置的操作面板布置在台架侧方的人体工程学高度位置,测试人员可在装夹工位旁直接完成转速调节、负载加载、数据采集启停等操作,无需往返于操控台与装夹位之间,提升测试操作的效率。

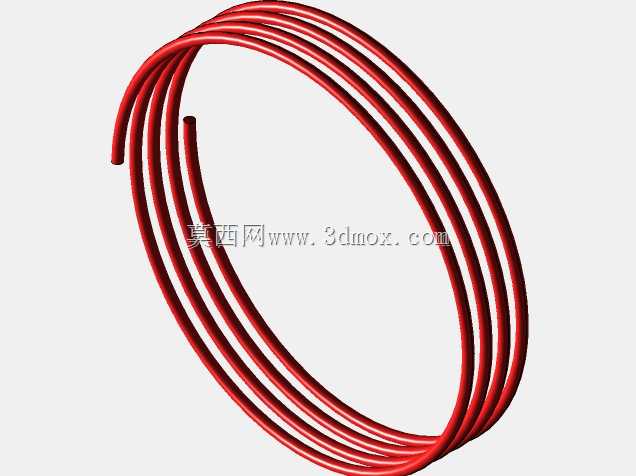

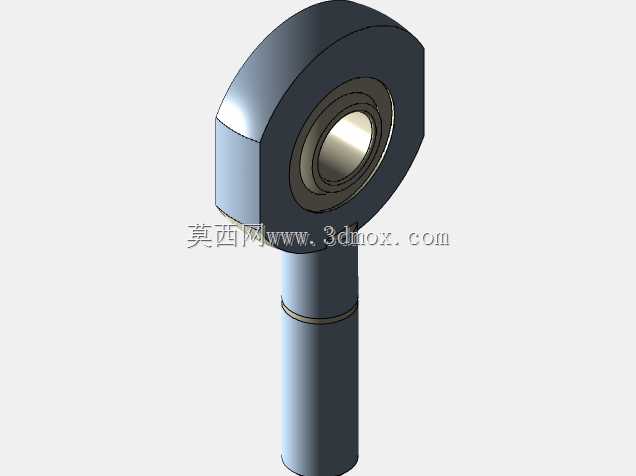

针对电缆驱动结构的特殊测试需求,装置专门设计了电缆疲劳测试工位,可通过往复运动机构带动电缆做反复弯折、伸缩动作,模拟长期运行过程中电缆的疲劳老化过程,记录电缆出现断丝、传动效率下降时的循环次数,为电缆选型、使用寿命标定提供实测依据。整个装置的结构设计充分考虑了测试过程中的数据准确性、操作便捷性与使用安全性,所有配合面的加工精度均满足测试设备的精度要求,安装基准面的平面度公差控制在0.05mm/m以内,保证待测变速器安装后输入输出轴的同轴度偏差不超过0.1mm,避免安装偏差带来的附加载荷影响测试结果的真实性。
