手摇钻机用齿轮变速传动结构设计

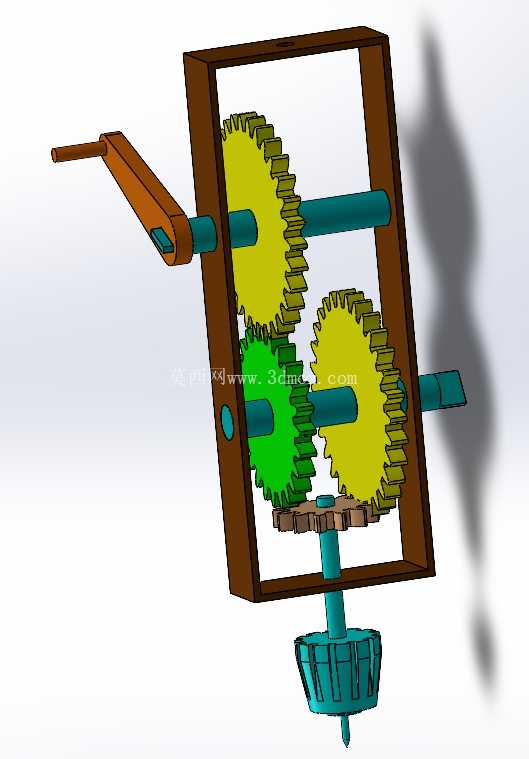

　　这套齿轮变速传动结构，核心服务于小型手动钻孔作业场景，适配无电力供应的野外检修、手工工坊小件加工、教学演示类传动实验等工况，作为手动钻机的动力传递核心单元，承担输入扭矩放大、输出转速匹配的核心作用，解决手动输入转速波动大、扭矩不足无法完成硬质材料钻孔的实际问题。从结构布局来看，整体采用框架式安装基座，输入轴端设置手摇操作柄，通过三组不同齿数的圆柱直齿轮完成动力传递路径切换，最终将动力输出至下端钻夹头安装位，可根据钻孔材质硬度、孔径大小切换不同传动比，实现低速大扭矩钻硬材、高速低扭矩钻软材的作业需求。设计阶段优先考虑手动操作的受力合理性，手摇柄的力臂长度经过受力校核，保证单人操作时施加150N左右的握力即可在输出端获得足够钻削扭矩，避免操作时出现力臂过短导致操作费力、力臂过长引发结构干涉的问题。齿轮组采用平行轴布置方案，所有传动轴均通过基座上的预制孔完成定位，轴与孔之间采用间隙配合预留润滑脂填充空间，既保证转动顺畅度，又能控制长期使用后的磨损量，齿轮啮合侧隙控制在0.1-0.2mm区间，既避免卡滞又能减少传动回程误差，保证钻孔时的进给稳定性。

　　安装边界方面，整体框架采用矩形镂空结构，外部最大轮廓尺寸控制在180mm×120mm×220mm区间，可直接嵌入小型手动钻机的外壳腔体，不需要额外设计复杂的安装转接结构，框架上预留的四个固定孔位可直接通过M4螺栓与钻机壳体完成锁紧，输入轴伸出端长度适配标准手摇柄安装尺寸，输出轴下端的连接位可直接适配通用型钻夹头，不需要二次加工转接。实际作业过程中，这套变速结构可实现三档传动比切换，最低档位输出扭矩可达输入扭矩的4.2倍，足以应对厚度5mm以内的低碳钢板、10mm以内的硬质木板钻孔需求，最高档位输出转速为输入转速的1.8倍，可用于薄铝板、塑料件的快速钻孔作业，避免低转速钻孔导致的材料毛边、热熔粘连问题。

　　结构设计上摒弃了复杂的同步器、换挡拨叉结构，采用滑移齿轮换挡方式，操作时直接拨动中间轴上的滑移齿轮即可完成档位切换，结构简单可靠，后期维护仅需定期补充润滑脂即可，不需要复杂的拆解保养，非常适合手动类工具的低维护需求。齿轮的齿形采用标准渐开线圆柱直齿设计，齿面参数符合通用机械加工标准，可直接采用常规滚齿工艺加工，不需要定制特殊刀具，有效控制零件加工成本，传动轴采用45号钢调质处理，表面硬度达到HB220-250，既保证足够的抗扭强度，又具备一定的韧性，避免手动操作过载时出现轴体断裂问题。

　　框架结构采用硬质工程塑料或薄钢板冲压成型，在保证结构刚性的前提下控制整体重量，整套变速结构总重量控制在800g以内，不会大幅增加手动钻机的整体负重，方便单人手持操作。从传动路径来看，手摇柄输入的动力首先进入第一轴，通过固定在第一轴上的主动齿轮将动力传递至中间轴的从动齿轮，中间轴上设置两个不同齿数的滑动齿轮，通过轴向移动滑动齿轮分别与输出轴上的两个对应从动齿轮啮合，实现三个不同档位的传动比输出，输出轴下端通过锥面连接结构与钻夹头固定，保证扭矩传递过程中不会出现打滑问题。所有齿轮的端面都设置了倒角引导结构，换挡时齿轮可以顺利啮合，不会出现打齿问题，轴端设置了轴用挡圈限位，避免传动轴在转动过程中出现轴向窜动，保证齿轮啮合宽度始终保持在设计值范围内，减少偏磨问题。这套结构除了应用于手动钻机之外，也可经过小幅尺寸调整后，适配小型手摇绞车、手动进给机构等需要手动变速传递扭矩的设备场景，结构的通用性较强，核心的齿轮参数、轴间距设计都可以根据实际输出需求进行等比例缩放，不需要重新进行整体传动方案设计。
