天文观测用赤道承载平台结构设计

在地面天文观测作业场景中，地球自转会导致观测视场内的天体目标持续偏移，长曝光拍摄或者定点跟踪观测时，必须通过反向旋转的承载机构抵消自转带来的位移偏差。专业级赤道仪虽然跟踪精度高，但采购成本往往超过中端观测设备本身，对于业余观测、校园天文教学、低成本天文摄影项目来说，过高的成本会大幅提升项目落地门槛，这款赤道承载平台就是针对这类轻量化、低成本观测需求设计的替代方案。

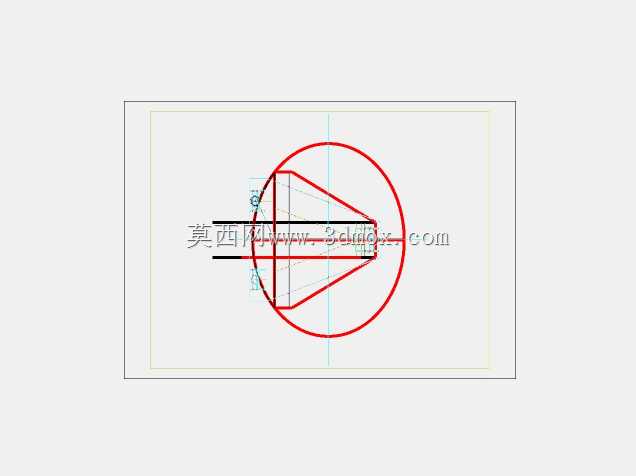

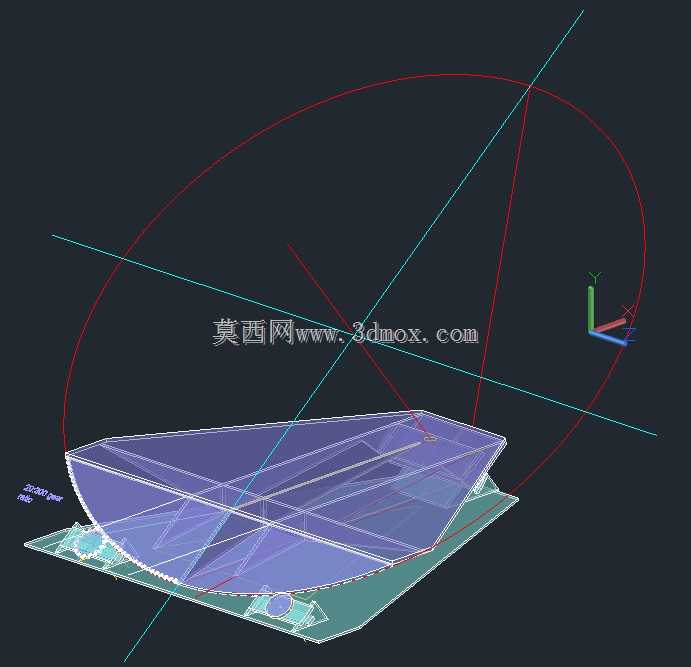

从功能实现逻辑来看，平台核心是通过单轴匀速旋转，匹配地球自转角速度，抵消赤经方向的自转偏移，不需要复杂的多轴联动结构，就能满足短中焦镜头天文摄影、地面天体定点观测的精度要求。整体结构采用半圆弧导向承载面作为主体支撑，承载面下方设置滑动支撑组件，配合底部的安装基板，既保证了承载面旋转过程中的运动平顺性，也控制了整体结构的重量，方便户外观测时的搬运与架设。

设计过程中优先考虑了安装边界的适配性，底部基板预留了通用的相机快装板、望远镜抱箍安装孔位，可以直接适配市面上主流的消费级观测设备，不需要额外加工转接件。承载面的旋转轴线严格对准天极方向时，就能实现准确的自转补偿，结构上预留了角度调节的冗余空间，使用者可以根据所在纬度调整平台的倾斜角度，适配不同观测地点的使用需求。

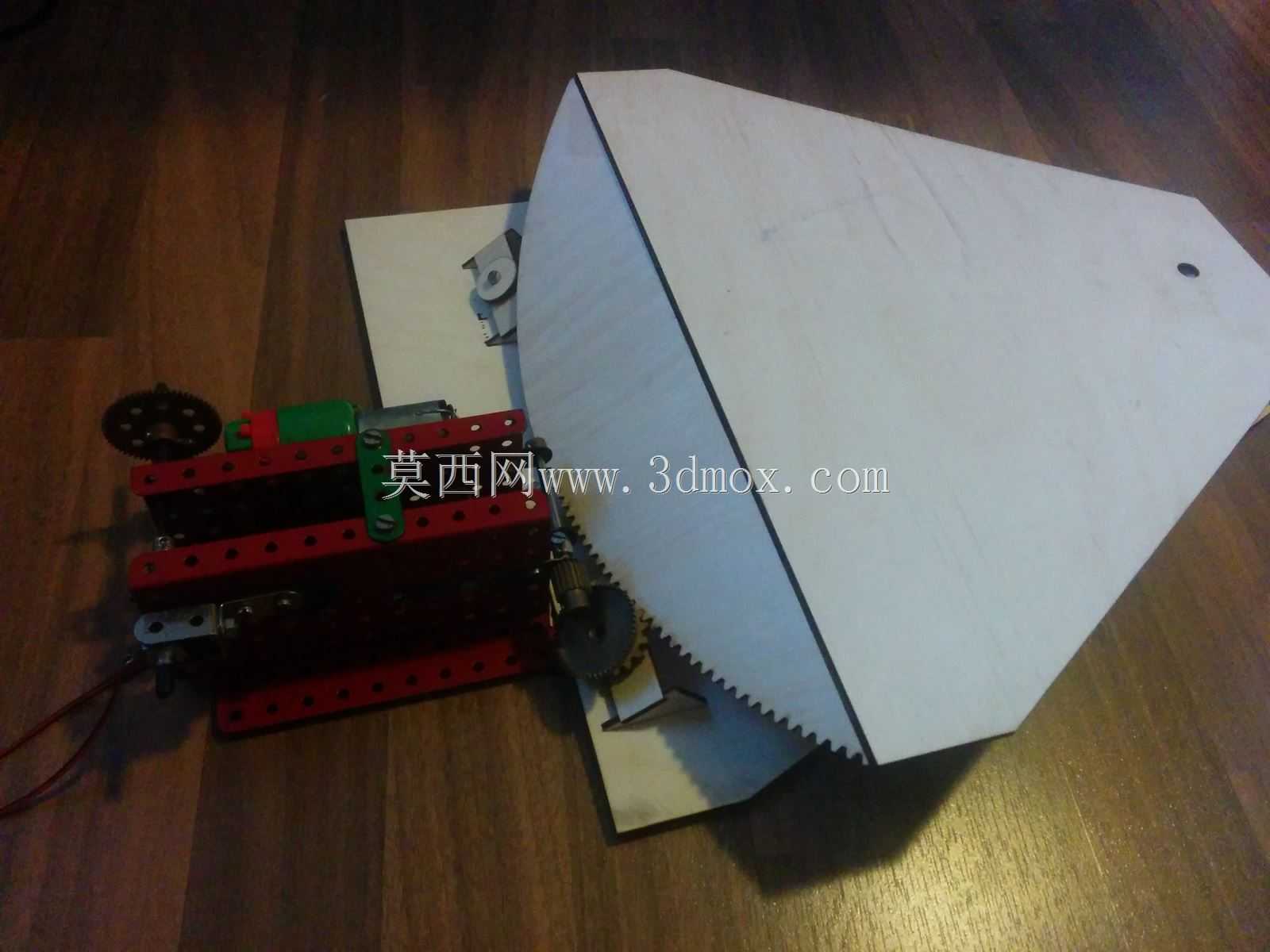

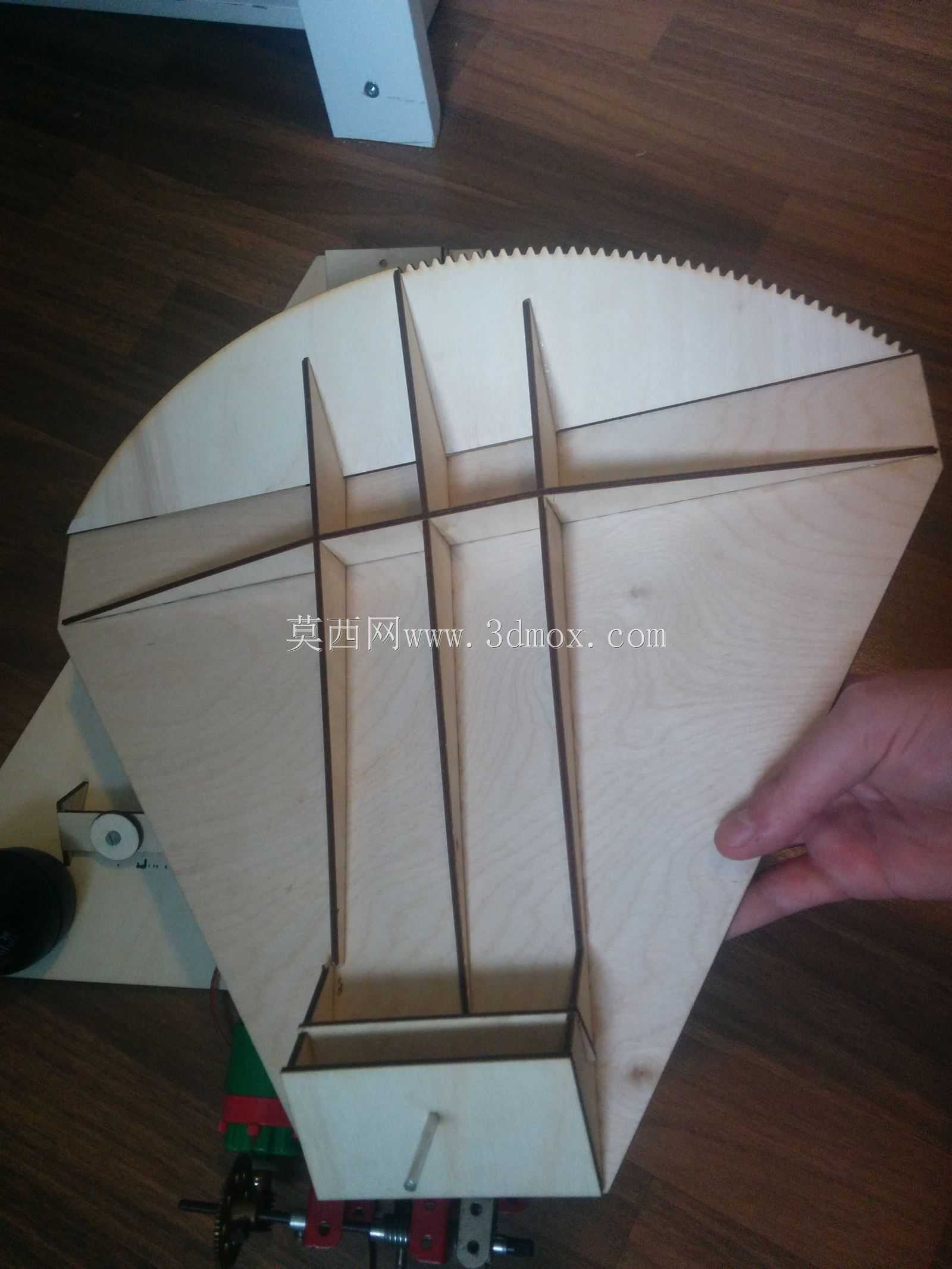

结构选材上兼顾了刚性与轻量化要求，承载面板采用薄壁加筋的结构设计，在保证支撑面平面度、避免设备安装后出现形变偏移的前提下，尽可能减少材料用量，降低整体自重。滑动支撑部位采用低摩擦系数的接触材料，减少旋转过程中的阻力，即使采用手动驱动搭配简易调速结构，也能实现平稳的匀速转动，不需要搭配高成本的伺服驱动系统，进一步压缩整体制作成本。

实际使用场景中，这款平台既可以搭配普通单反相机完成广域星空的长曝光拍摄，避免星点出现拖线问题，也可以承载小型折射式望远镜完成月面、行星的定点观测，不需要频繁调整设备角度就能长时间保持目标在视场中心。相较于专业赤道仪复杂的调试流程，这款平台的结构逻辑简单，新手使用者只需要完成极轴对准、设备固定两个步骤就能投入使用，非常适合天文入门爱好者、中小学天文科普课程的实操教学使用。

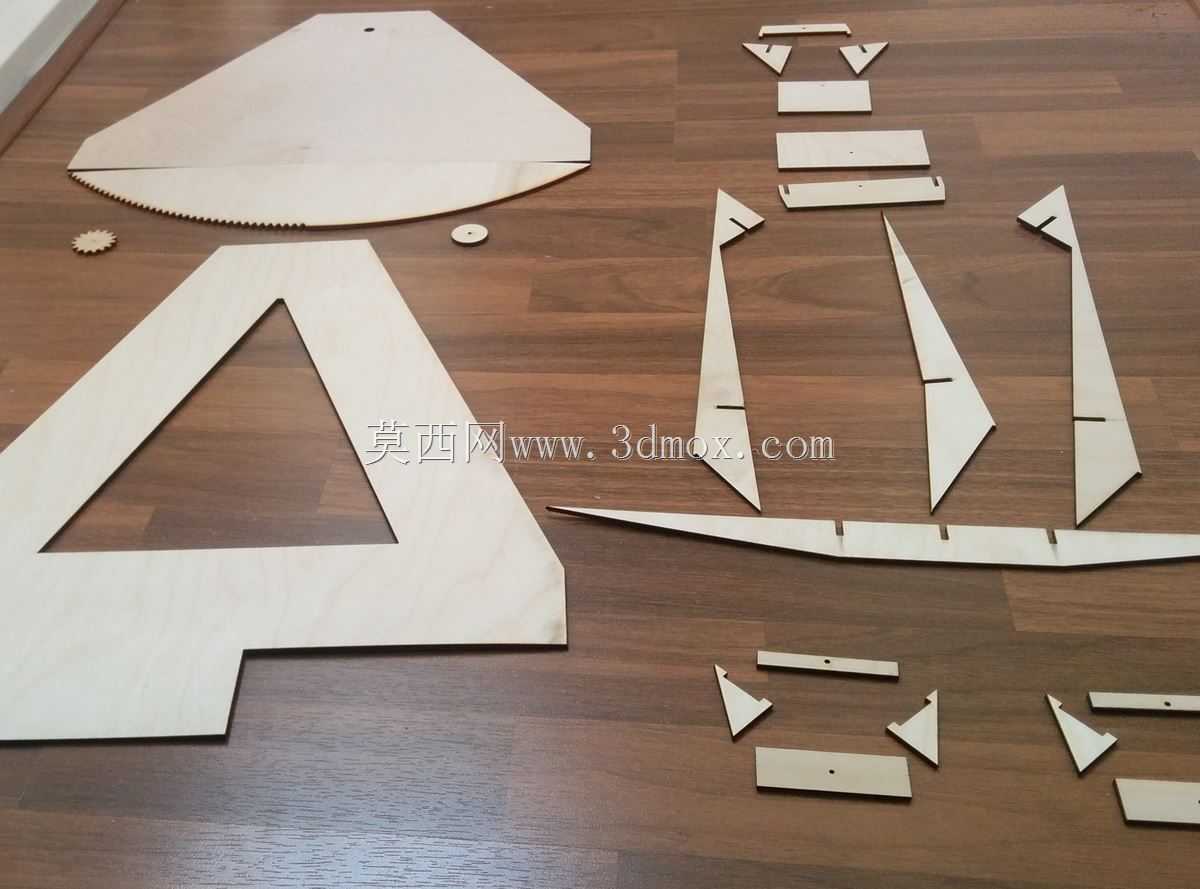

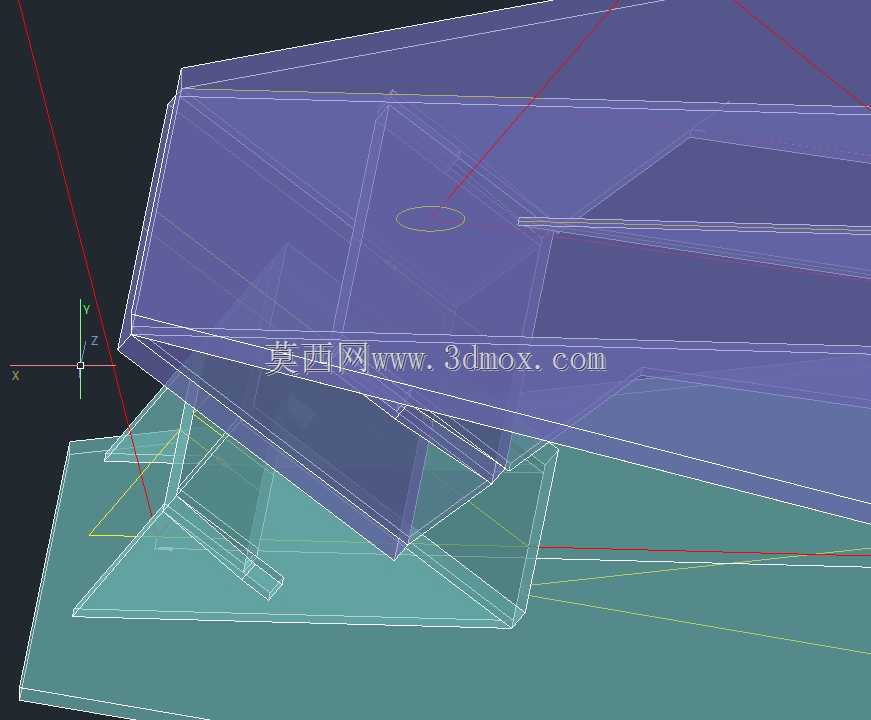

结构建模过程中对所有运动部件做了干涉检查，旋转过程中承载面与底部支撑、安装设备之间不会出现碰撞问题，安装孔位的位置公差控制在常规机械加工可实现的范围内，使用者即使采用3D打印、普通板材切割的加工方式，也能完成整套结构的制作，不需要高精度的CNC加工设备。平台的整体外形尺寸控制在桌面级设备的范围内，收纳后可以放入普通摄影包内，满足户外观测选址时的便携性要求，不需要额外配备大型运输存储设备。

考虑到户外使用的环境适应性，所有外露的结构件都做了圆角处理，避免架设、搬运过程中出现磕碰划伤，连接部位采用标准紧固件，后期维护更换零件时不需要定制特殊规格的配件。旋转部位预留了润滑脂填充空间，长期在户外多尘环境下使用时，也能通过定期维护保证运动的平顺性，不会出现卡滞、抖动的问题，避免影响观测或拍摄的稳定性。
