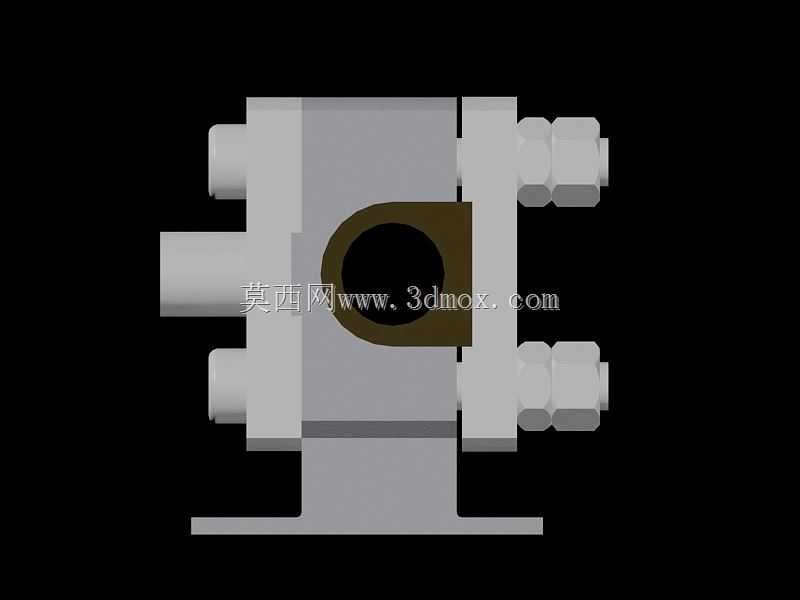

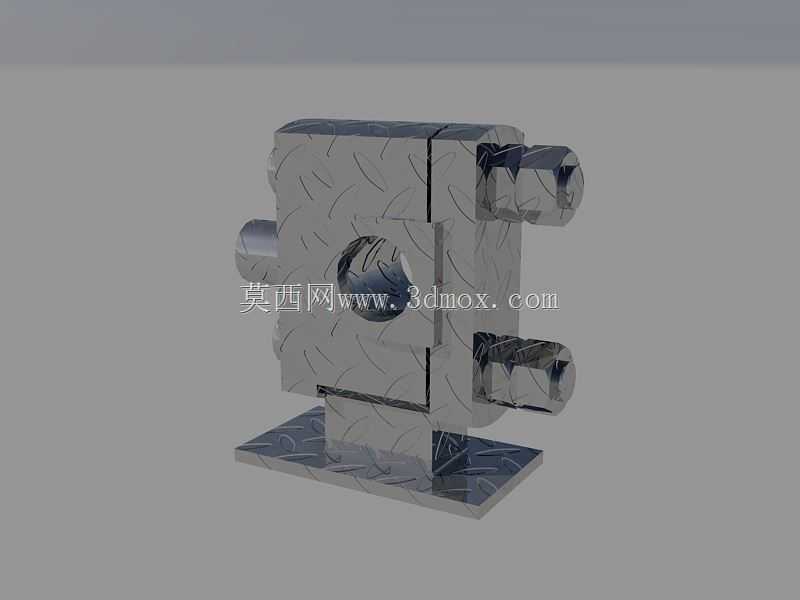

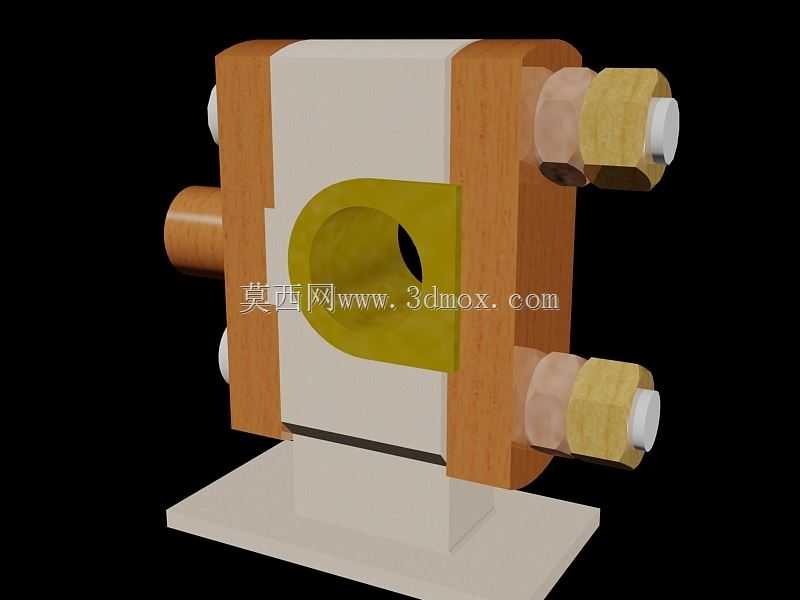

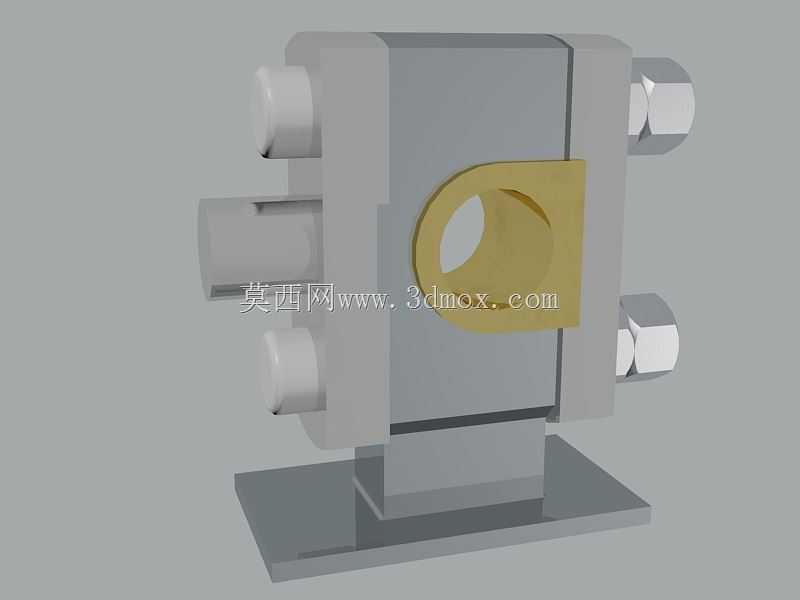

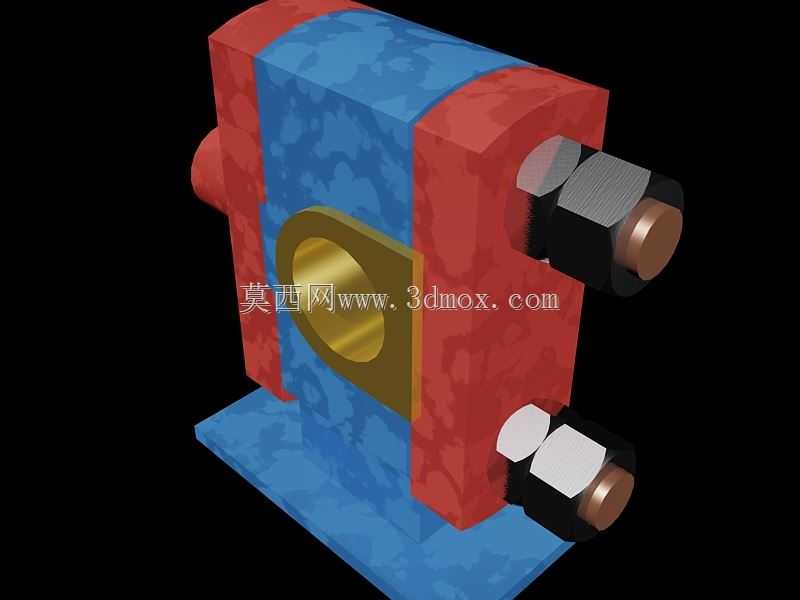

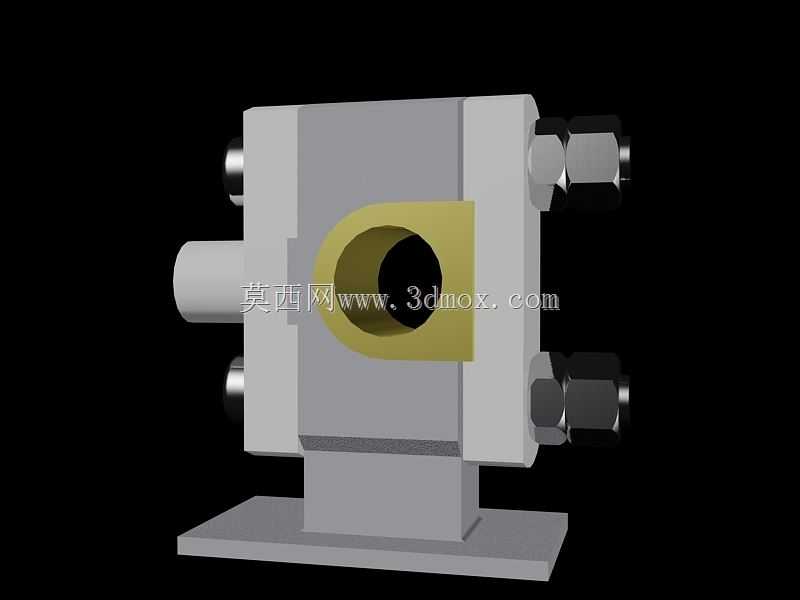

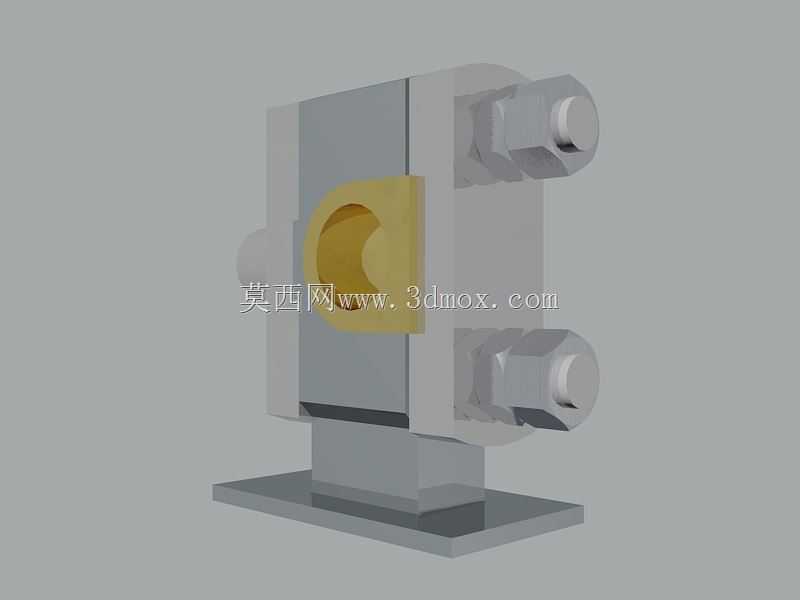

低速柴油机十字头活塞组合结构设计

在船用大型低速二冲程柴油机的动力传递链路中，十字头活塞是承担燃烧侧压力传导、侧向力卸载、往复运动导向的核心组合部件，这类结构的设计完全区别于高速内燃机的筒形活塞，核心目标是适配低速机长行程、高爆压、长周期连续运行的工况需求。从结构布局来看，整套组件分为上下两个功能独立的活塞单元，上部主活塞直接与燃烧室接触，头部开设多道环槽用于安装气环与油环，承担燃烧室内高压燃气的密封作用，同时将燃气爆发产生的轴向推力通过大直径活塞杆向下传递；下部的导向活塞直径更小，装配在独立的十字头导程气缸内，不接触燃气，仅承担往复运动的径向导向作用，抵消曲轴连杆摆动过程中产生的侧向力，避免主活塞与气缸套之间出现偏磨、拉缸等故障。

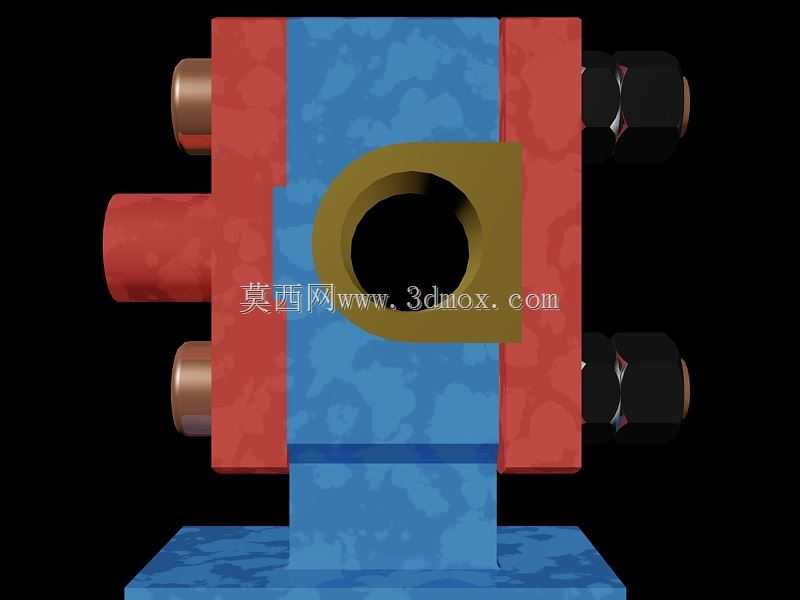

设计过程中需要重点匹配几个核心边界：首先是安装尺寸的适配，主活塞的外径需要与主机气缸套内径保持H7/f6的间隙配合，活塞环槽的平面度公差控制在0.02mm以内，保证环组在工作温度下能自由胀缩同时不出现燃气泄漏；下部导向活塞与导程气缸的配合间隙略大于主活塞配合间隙，预留足够的热膨胀余量，避免热态下出现卡滞。其次是活塞杆的连接结构，主活塞与活塞杆采用过盈配合加锁紧销的组合固定方式，十字头滑块与活塞杆下端采用铰接结构，允许连杆摆动过程中产生的微小角度偏移，避免刚性连接带来的应力集中。

从实际运行场景来看，这类十字头活塞结构普遍应用于缸径600mm以上、额定转速低于200rpm的船用低速主机，以及固定电站用的大功率低速柴油机组，这类设备的连续运行周期通常超过8000小时，对部件的耐磨性、可靠性要求极高。主活塞的裙部做了短化处理，不承担导向功能，因此可以采用更高强度的耐热合金铸铁材质，提升高温下的结构强度；下部导向活塞采用铸钢基体表面喷涂减磨合金的工艺，降低往复运动过程中的摩擦损耗，十字头位置配套独立的润滑油路，持续向导向面供给压力润滑油，形成稳定的油膜承载。

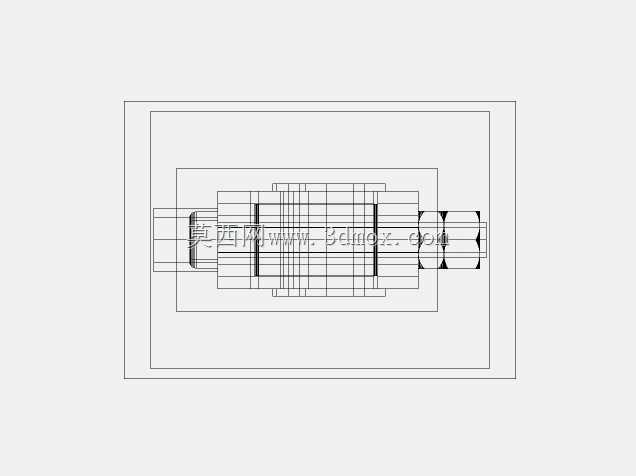

建模过程中需要重点还原几个关键结构细节：一是主活塞头部的环槽倒角，所有环槽的上下棱边都做了0.3mm的圆角处理，避免安装活塞环时出现锐边切伤环体的问题，同时减少工作过程中应力集中导致的环槽开裂；二是十字头滑块的润滑油孔布局，油孔采用斜向开孔设计，避免往复运动中油孔被杂质堵塞，同时保证润滑油能均匀分布在整个导向接触面上；三是活塞销的锁紧结构，采用卡簧加定位销的双重固定方式，防止高速往复运动中活塞销出现轴向窜动，碰撞气缸壁造成损伤。

需要注意的是，这类组合式活塞因为增加了下部导向活塞与十字头结构，整体往复运动质量比同功率的筒形活塞大30%左右，因此并不适用于转速高于1000rpm的高速内燃机，仅适配长行程、低转速的大扭矩工况，设计时需要严格核算往复惯性力的平衡，匹配对应的曲轴平衡重结构，将整机振动控制在允许范围内。整套结构的安装基准以活塞杆的中心轴线为基准，主活塞、导向活塞、十字头滑块的同轴度公差需要控制在0.05mm以内，避免运行过程中出现偏载，导致局部磨损过快。
