钣金工艺成型螺旋输送绞龙结构

在散料连续输送的工程场景里，螺旋输送结构是小空间内短距离输送粉状、颗粒状、小块状物料的核心部件，常见于粮食加工、建材拌合、粉体配料、餐厨垃圾处理、化工原料输送等工况，相比带式输送、斗式提升，这类结构的封闭性更好，输送过程中不易出现物料撒漏、扬尘外溢的问题，同时占用的横向安装空间更小，可适配水平、小角度倾斜的安装布局，在设备内部的集成度更高。

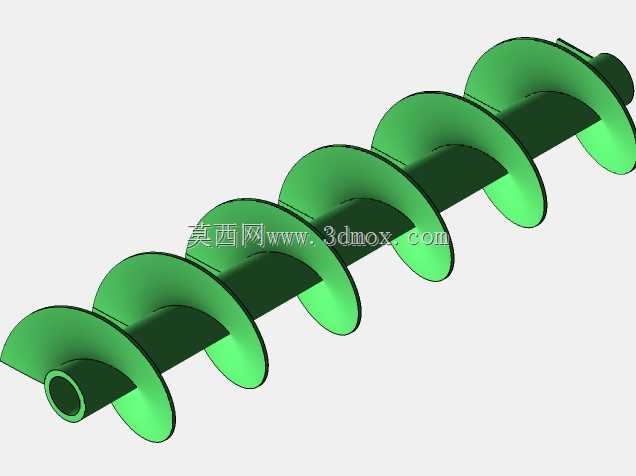

这套螺旋输送结构采用钣金工艺制作核心叶片部件，区别于传统厚钢板切割后拉制成型的单片焊接叶片，钣金成型的叶片在壁厚控制上更均匀，单段叶片的螺距精度更容易通过成型工装保证，批量生产时的一致性更好，同时整体重量更轻，运转时对驱动端的扭矩负载更小，能适配中小功率的减速驱动单元，降低整套输送设备的制造成本与运行能耗。从结构组成来看，核心部件包含中心输送轴与连续螺旋叶片两部分，中心轴采用空心圆管结构，相比同直径的实心轴，空心管的抗扭截面系数更优，在满足扭矩传递强度要求的前提下，能大幅降低轴体自身重量，减少两端支撑轴承的径向载荷，延长轴承的维护周期。螺旋叶片与中心轴的连接采用连续贴角焊接工艺，焊接位置沿叶片根部整圈布置，避免出现局部焊接缺口导致的叶片受力变形，同时保证叶片与轴体的连接强度，在输送磨琢性较强的物料时，不会出现叶片开焊脱落的故障。

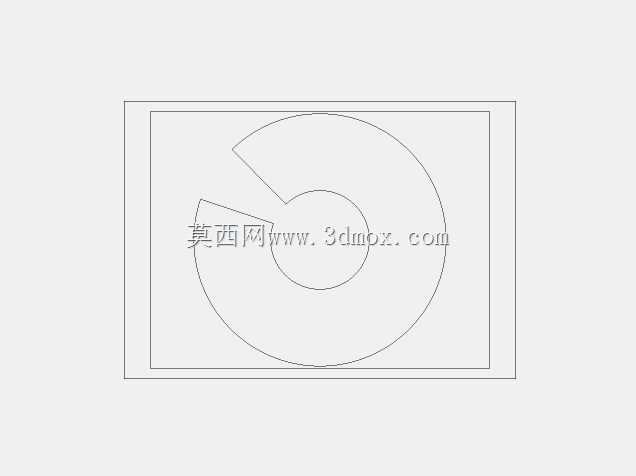

从设计思路上看，采用钣金工艺制作螺旋叶片时，首先要根据输送物料的特性确定螺距、叶片外径与轴径的比值：对于流动性较好的颗粒物料，螺距可设置为叶片外径的0.8-1倍，保证物料在槽体内的推进速度稳定；对于流动性差、易粘附的粉状物料，螺距可适当缩小至外径的0.6-0.8倍，避免物料随叶片同步回转无法向前推进。叶片的成型采用专用钣金卷压工装，将裁切好的扇形钣金坯料通过渐进式卷压成型为连续螺旋面，相比传统的单片叶片拉伸成型，这种工艺制作的叶片表面没有拉伸产生的局部减薄区域，耐磨性能更均匀，在输送砂石、水泥熟料等磨琢性物料时，叶片的整体使用寿命更长。

关于安装边界与尺寸适配，这类钣金螺旋输送结构的外径尺寸可根据输送槽的内径做适配调整，常规小输送量场景下叶片外径在100mm-300mm区间，单段轴体的长度控制在2m-3m区间，长距离输送时可采用法兰连接的方式将多段轴体拼接，拼接位置需设置中间吊挂轴承，避免长轴运转时出现挠曲变形。两端的轴头采用实心圆钢与空心管轴焊接后加工，保证与轴承、密封件配合的轴颈尺寸精度，轴端密封可根据输送物料的特性选择填料密封或者骨架油封，防止粉料从轴端位置溢出污染现场环境。在安装时，螺旋体与输送槽底部的间隙需控制在3mm-8mm区间，间隙过小会导致叶片与槽体刮擦产生异响与额外磨损，间隙过大则会在槽底残留物料，长期运行后残留物料板结会增大运转阻力，甚至卡滞螺旋体。

实际工况应用中，这类钣金成型的螺旋输送结构还可根据需求在叶片表面喷涂耐磨涂层，或者在叶片外缘焊接耐磨焊条堆焊层，提升叶片的抗磨性能；对于输送易结拱物料的场景，还可在叶片表面间隔焊接小直径的破拱棒，随螺旋体转动时打散结拱的物料，保证输送过程的连续性。相比铸造的螺旋叶片，钣金成型的叶片生产周期更短，不需要开制铸造模具，对于小批量定制化的输送设备场景适配性更强，同时后期维护更换时的成本更低，现场维修时可通过更换单段叶片的方式快速修复，不需要整体更换螺旋轴，减少设备停机维护的时间。
