抱箍式安装360度半球监控摄像装置

日常做厂区周界、园区杆路监控点位布设的时候，经常会遇到水泥杆、钢管杆没有预留监控安装位的情况，这款抱箍式半球摄像安装结构，就是针对这类杆装场景做的适配设计，不用在杆体上打孔焊接，靠两片对称的弧形箍片配合法兰连接耳，就能抱紧直径在适配范围内的圆柱杆体，安装的时候只需要穿入连接螺栓拧紧，就能把整个支架牢牢固定在杆上，不会破坏杆体原有防腐层，后期点位调整或者设备迁移的时候，拆卸也不会在杆体上留下永久痕迹，很适合老旧园区改造、临时监控点位布设这类场景。

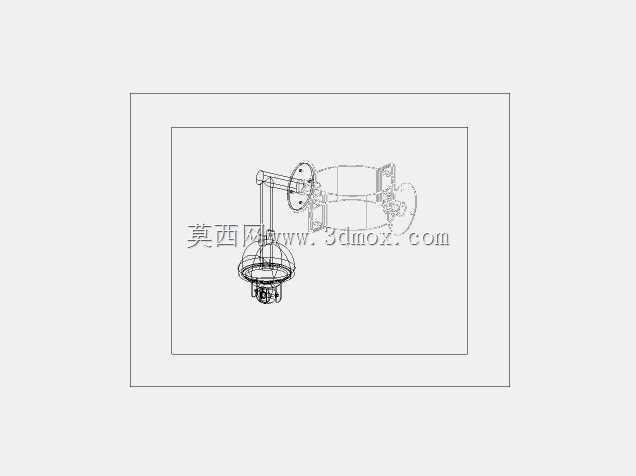

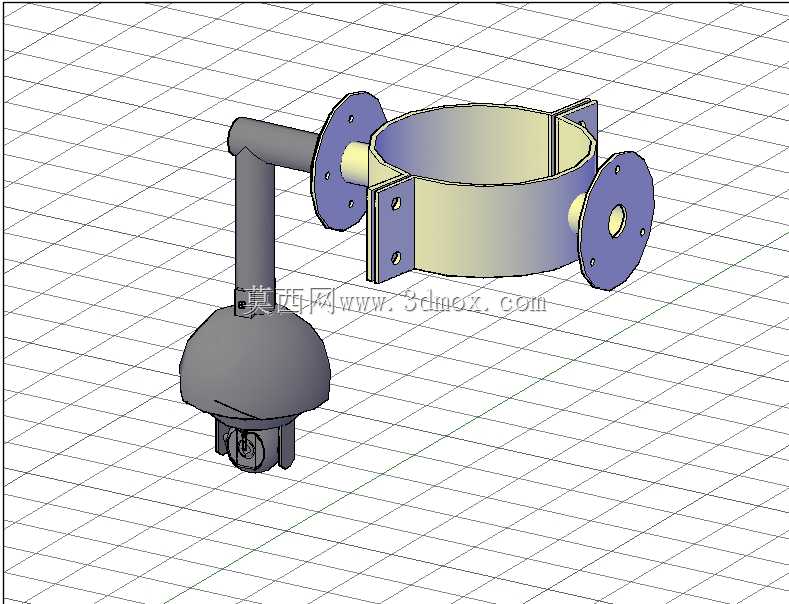

整个结构分为三个核心部分，分别是抱箍固定段、支撑弯臂段、半球摄像安装座。抱箍段的两片弧形箍片做了等半径的圆弧处理，圆弧内侧没有做额外的防滑齿，是考虑到实际安装的时候可以根据杆体表面情况，在箍片和杆体之间垫入橡胶垫，既可以增加摩擦力防止支架下滑，也能避免箍片金属边缘刮伤杆体的漆面或者镀锌层；箍片两端的连接耳做了外翻的平直边，上面开了等直径的螺栓过孔，孔位做了同心度公差控制，保证穿螺栓的时候不会出现别劲的情况，连接耳和弧形箍片的衔接位置做了圆角过渡，避免应力集中导致长期户外使用后出现焊缝开裂的问题。支撑弯臂采用的是等直径圆管弯折成型，弯折角度做了90度的直角处理，一端和其中一片抱箍片的外侧法兰盘焊接固定，法兰盘上开了和抱箍片连接耳同规格的安装孔，保证弯臂和抱箍连接的时候受力均匀，不会因为悬臂受力导致连接位置变形；弯臂的长度做了合理控制，既保证半球摄像机安装后不会和杆体发生干涉，也不会因为悬臂过长导致大风天气下设备出现明显晃动，影响监控画面的稳定性。弯臂的另一端连接半球摄像机的安装座，安装座做了和半球摄像机顶部适配的圆弧凹槽，半球摄像机可以卡入凹槽内，通过侧面的紧固螺丝锁定角度，安装座和弯臂的连接位置做了可转动的铰接结构，实际安装的时候可以根据监控覆盖范围的需求，在水平和垂直方向调整摄像机的朝向，调整到位后拧紧铰接位置的锁紧螺丝就能固定角度，不会因为长期风吹震动出现角度偏移。

从安装边界来看，这套结构适配的杆体直径范围覆盖了常规监控杆、路灯杆、通信杆的常用直径，安装的时候不需要借助大型工具，只用常规的扳手就能完成全部安装流程，整体结构的外露金属件都做了户外防腐处理，能够适应户外日晒雨淋的使用环境，不会轻易出现锈蚀掉漆的情况。半球摄像机本身的半球形外壳做了流线型处理，风阻系数小，户外高空安装的时候能够有效降低风阻带来的载荷，外壳和安装座的衔接位置做了密封胶圈，能够阻挡雨水、灰尘进入设备内部，满足户外露天使用的防护要求。

在做这套结构的三维建模的时候，特意把各个连接位置的配合公差做了明确标注，比如抱箍连接耳的螺栓过孔比螺栓公称直径大1mm，方便现场安装的时候对位调整；弯臂和法兰盘的焊接位置做了焊缝示意，方便后续加工的时候明确焊接要求；铰接位置的转动阻尼做了参数设定，保证调整角度的时候既不会太松垮导致角度自行偏移，也不会太紧导致现场调试的时候难以转动。实际选型的时候，需要根据杆体的实际直径选择对应规格的抱箍片，根据监控点位的覆盖高度调整弯臂的长度，同时要核算悬臂的受力载荷，保证搭载对应重量的半球摄像机后，结构的变形量在允许范围内，不会影响设备的正常使用。这类杆装监控结构相比壁装结构，不需要依托墙体或者立柱立面，只要有竖向的圆柱杆体就能安装，适用场景更加灵活，在厂区周界、道路监控、园区公共区域监控的布设中，能够大幅降低安装施工的难度，减少土建施工的工作量，缩短点位布设的周期。
