带光学馈源的抛物面碟形天线结构设计

　　抛物面碟形天线作为卫星通讯、地面微波信号传输链路中的核心接收发射终端，其结构设计的合理性直接决定信号增益、指向精度以及户外长期服役的可靠性。本次设计的碟形天线采用标准旋转抛物面作为反射面主体，曲面曲率严格按照信号波长匹配焦距参数，确保入射的平行电磁波经反射面汇聚后，能够精准落在馈源的相位中心位置，避免信号散焦带来的增益损耗。反射面背部采用辐射状加强筋结构，筋条厚度与分布密度经过力学仿真优化，在保证曲面形位公差不超出信号接收允许范围的前提下，尽可能降低整体结构重量，减少户外安装时的风阻载荷。

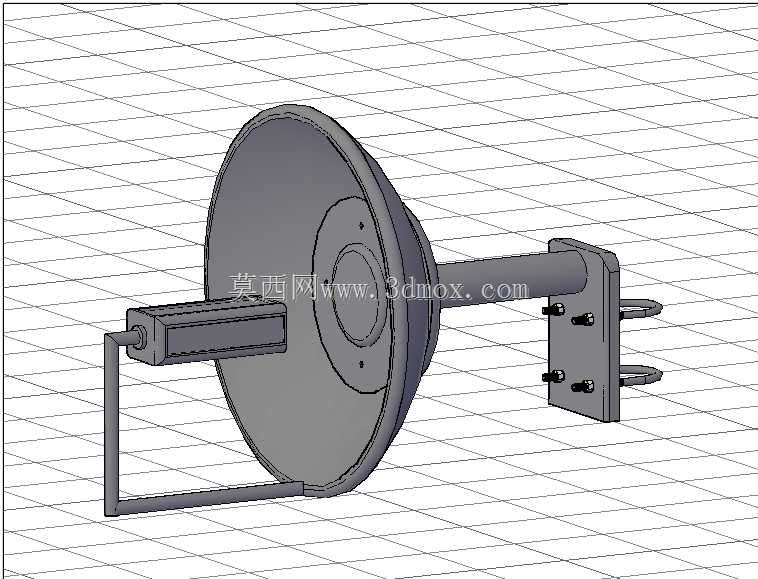

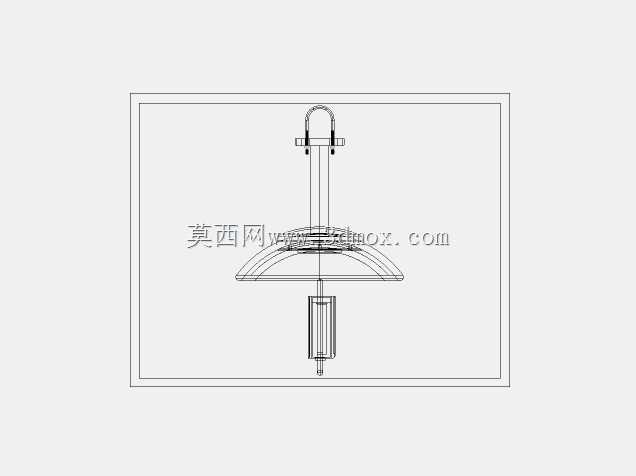

　　馈源组件采用光学MDU LNB一体化结构，安装在反射面焦点位置的支撑臂末端，支撑臂采用矩形截面薄壁杆件设计，从反射面中心立柱向前延伸至焦点位置，杆件截面的长宽比经过风洞载荷等效计算，既保证足够的结构刚度，避免大风环境下馈源位置偏移导致焦点错位，又尽可能减少杆件自身对入射信号的遮挡，降低信号遮挡带来的旁瓣抬升问题。中心立柱作为整个天线的主承载结构，下端设置标准安装法兰盘，法兰盘上的安装孔位按照通用户外通讯杆的安装尺寸设计，可直接适配市面常见的通讯杆、楼顶安装基座的固定接口，安装时无需额外加工转接件，降低现场施工的适配难度。

　　立柱与反射面背部的连接位置设置俯仰角度调节机构，调节范围覆盖常用的同步卫星轨道仰角区间，调节机构采用齿盘锁紧结构，调整到位后可通过螺栓副实现可靠锁止，避免长期户外使用过程中因风振导致角度偏移。反射面边缘设置卷边结构，一方面提升反射面边缘的结构刚度，减少运输安装过程中的边缘变形，另一方面可降低边缘位置的信号绕射，优化天线的方向图特性。馈源外部设置防水密封罩，密封罩采用低介电常数的工程塑料材质，既可以阻挡雨水、沙尘进入馈源内部影响电路性能，又不会对入射的电磁波产生过多的衰减。

　　整个天线的结构装配逻辑采用模块化设计，反射面、支撑臂、中心立柱、馈源组件均可拆分运输，现场安装时仅需通过标准螺栓副即可完成总装，无需专用工装设备，适合偏远地区、户外站点的快速部署。在结构细节设计上，所有金属连接位置均设置防松垫圈，户外暴露的金属表面均采用喷塑防腐处理，可适应沿海高盐雾、内陆高沙尘等不同恶劣户外环境的长期使用要求。反射面的形面精度控制在信号波长的四十分之一以内，确保在工作频段内的信号接收效率满足设计指标，支撑臂的位置度公差经过严格校核，保证馈源相位中心与抛物面焦点的重合度偏差不超出允许范围，避免出现增益下降、噪声温度升高的问题。安装基座的设计充分考虑不同场景的安装需求，除了适配杆装的法兰结构外，也可通过转接支架实现墙面安装、地面基座安装等多种部署方式，安装边界尺寸经过优化，不会占用过多的安装空间，同时预留足够的维护操作空间，方便后期对馈源、极化调节机构进行检修调整。
