竞赛级钣金机器人承载底盘结构设计

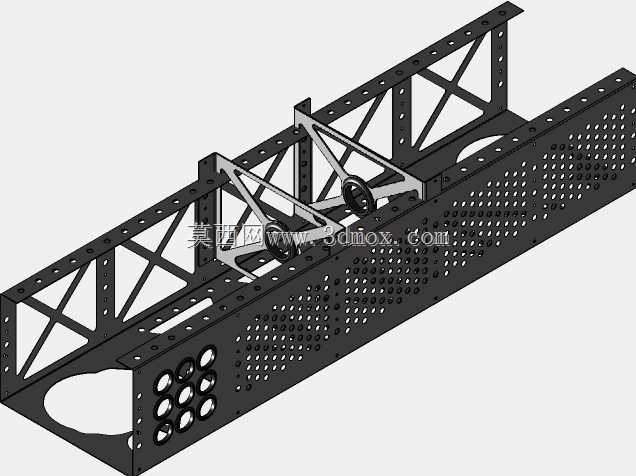

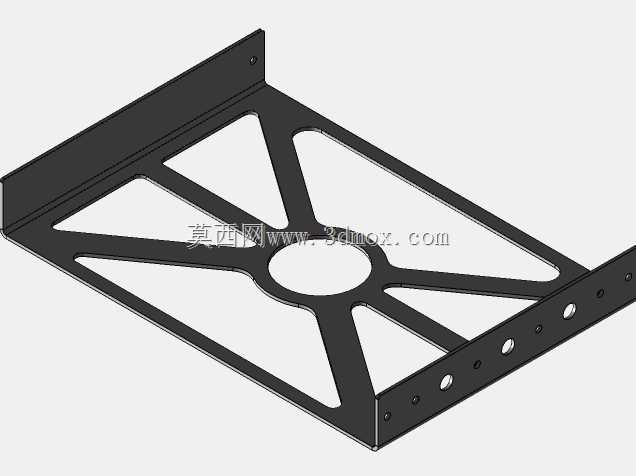

在青少年机器人竞赛、小型移动机器人开发场景中，底盘作为整台设备的承载基础，其结构合理性直接决定上层电控、动力、执行机构的安装稳定性与整机运动可靠性。这款钣金材质的机器人底盘，采用一体化钣金折弯成型工艺制作，摒弃了传统型材拼接框架的多连接件冗余设计，整体结构紧凑，加工工序少，适合小批量快速打样与批量生产。

从实际使用场景来看，这类底盘主要适配FIRST等青少年机器人竞赛的参赛设备，也可用于高校教学实验平台、小型巡检机器人原型机的基础承载结构。日常使用中，底盘需要承载主控板、电池组、驱动电机、轮组以及任务执行机构的全部重量，同时要承受机器人启停、转向、碰撞过程中的冲击载荷，因此板材选型多采用1.5-2mm厚度的冷轧钢板，兼顾结构强度与整机重量控制，避免过重导致的动力负载过大、续航缩短问题。

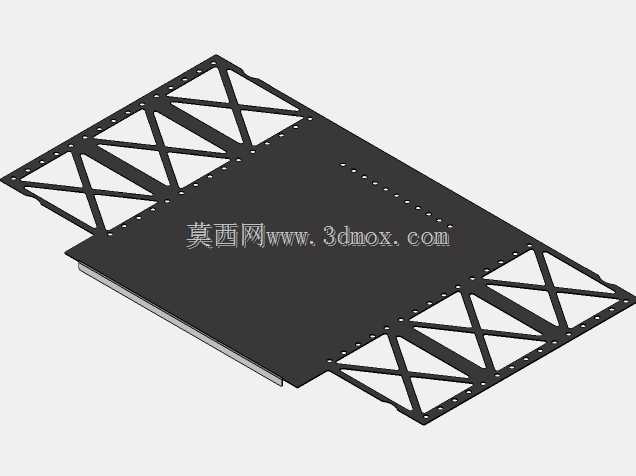

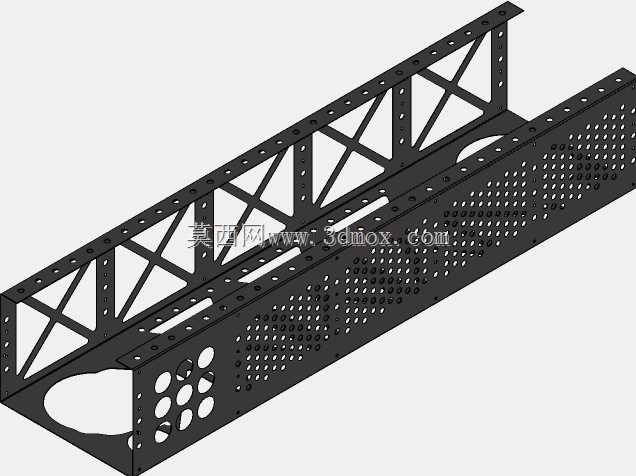

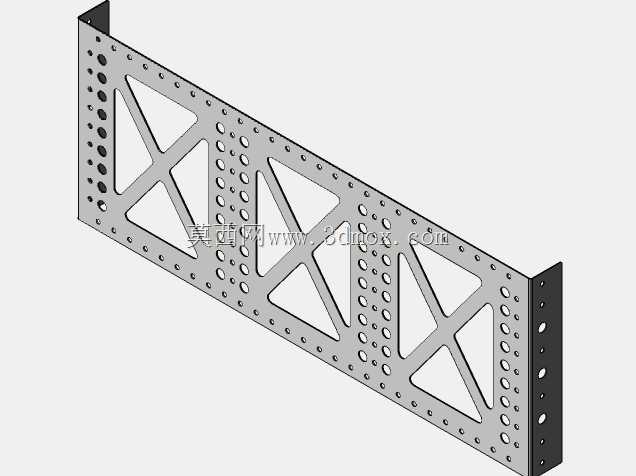

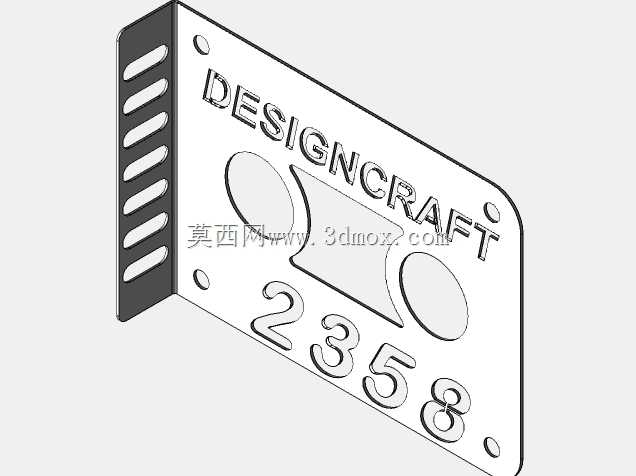

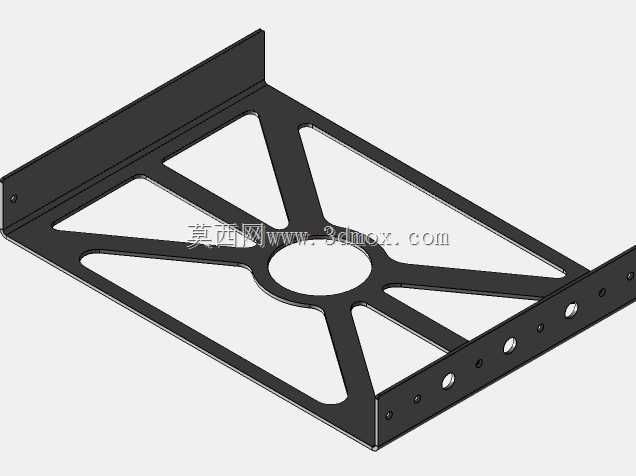

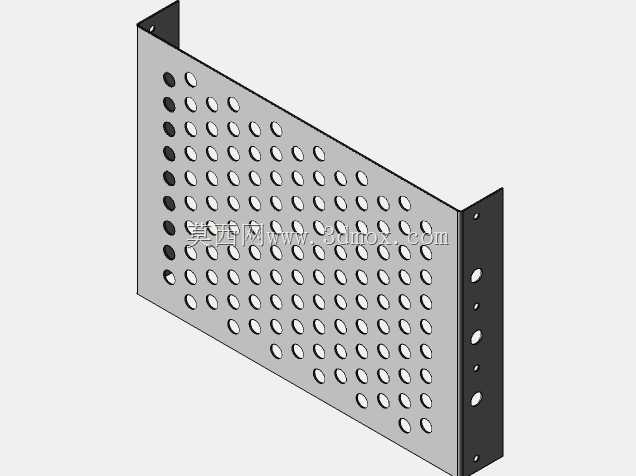

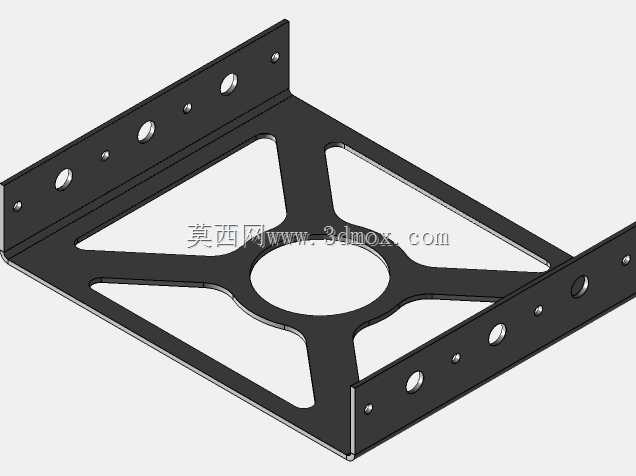

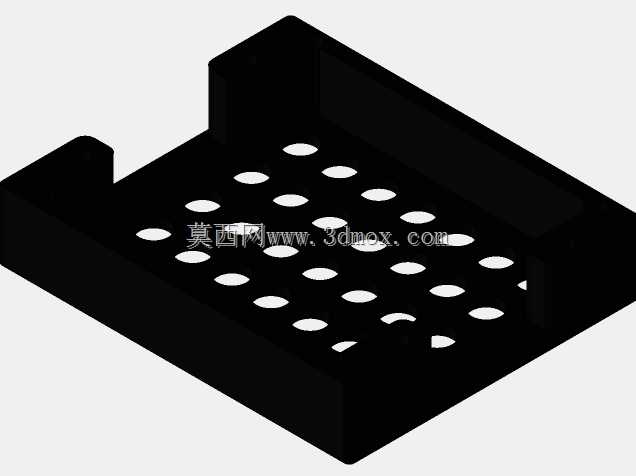

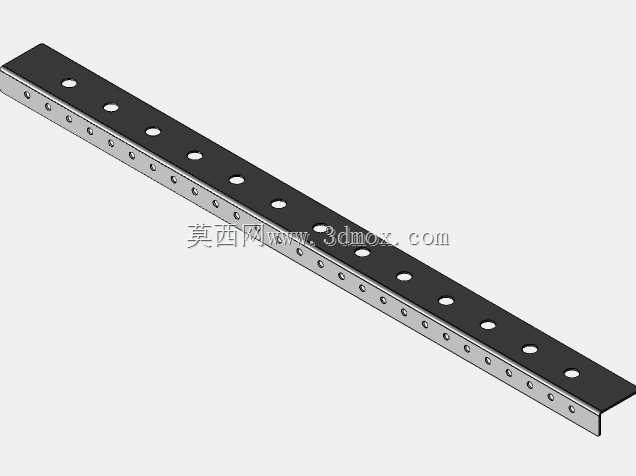

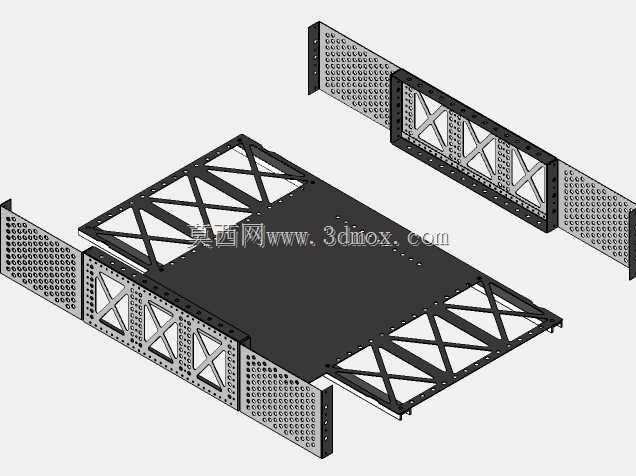

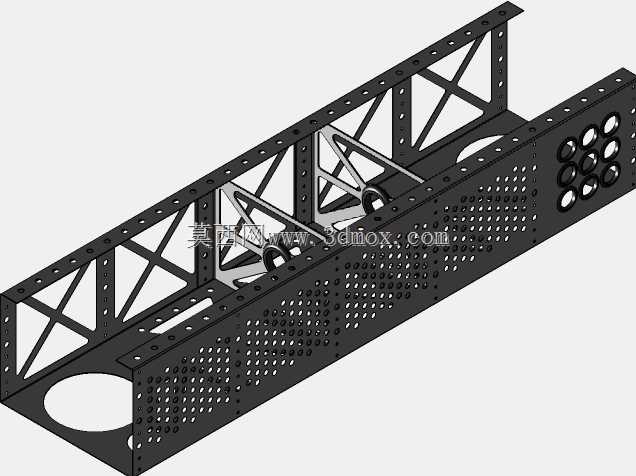

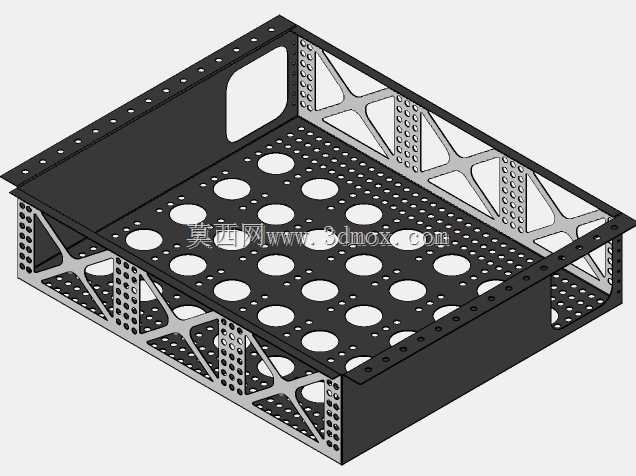

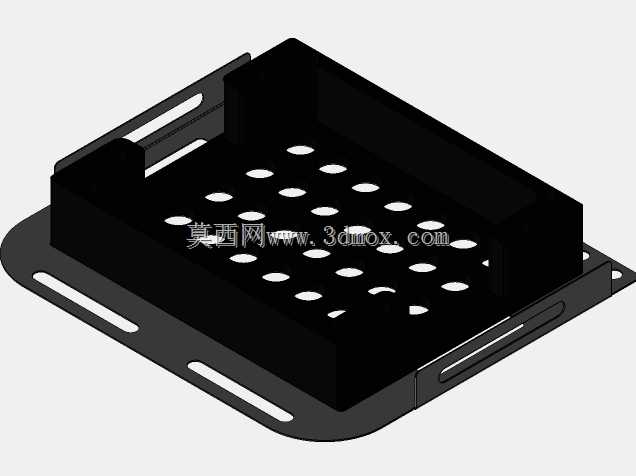

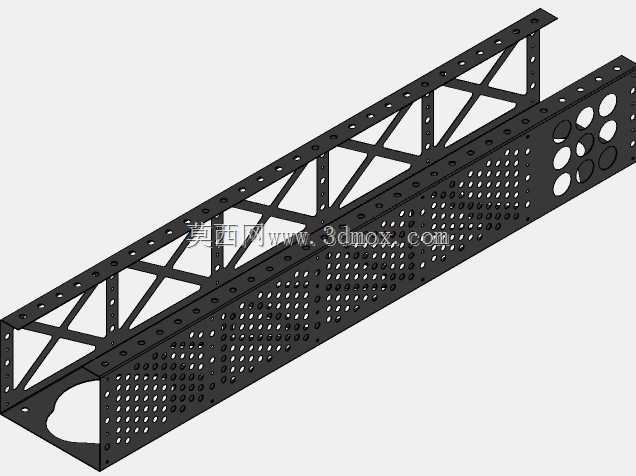

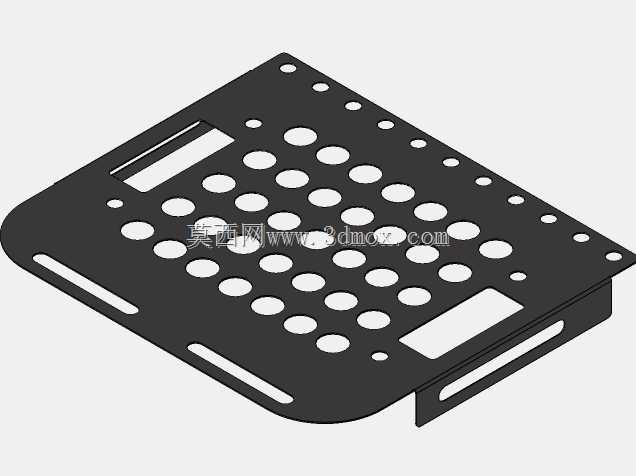

设计层面，底盘板面采用了阵列式圆孔布局，这类孔位并非装饰性设计，而是通用安装孔位，孔间距遵循标准铝型材安装孔距规范，可兼容不同尺寸的主控板、传感器支架、电机固定座的安装需求，无需针对每一款上层配件重新打孔，大幅提升了底盘的通用适配性。板面两侧预留的长条形开槽，一方面是为轮组、走线留出避让空间，避免运动部件与底盘发生剐蹭，另一方面长槽的可调式设计允许轮组安装位置在一定范围内调整，方便开发者根据实际轮距需求、重心分布调整安装位置，优化整机的转向灵活性与行走稳定性。底盘边缘采用折弯翻边结构，翻边高度控制在15-20mm区间，既可以提升薄板的整体抗弯折强度，避免板面受载后出现翘曲变形，同时翻边处可直接用于安装侧方传感器、防撞条等配件，无需额外加装固定支架。

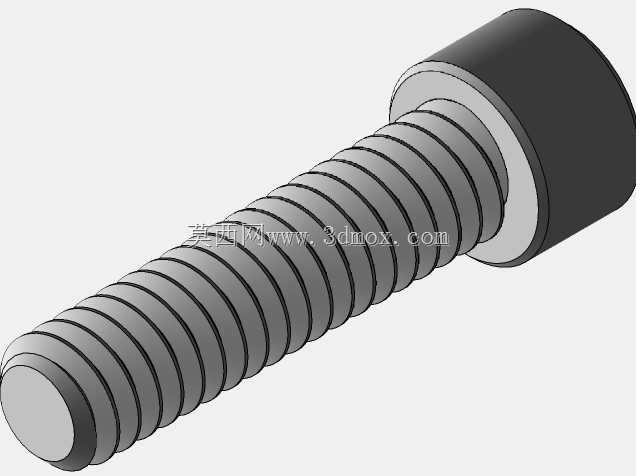

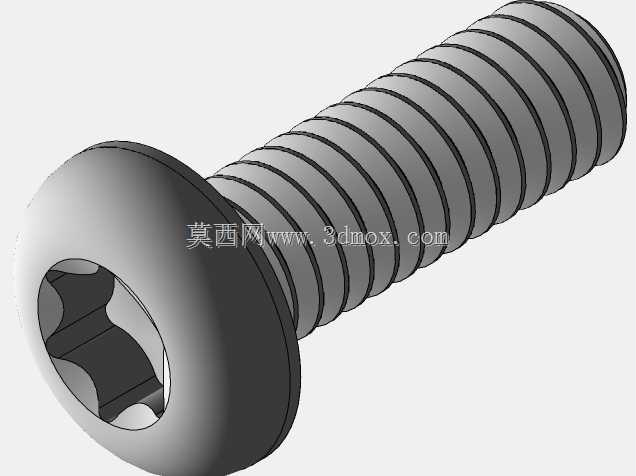

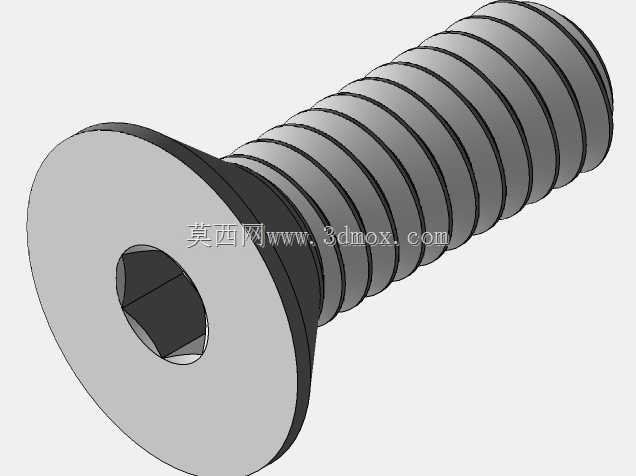

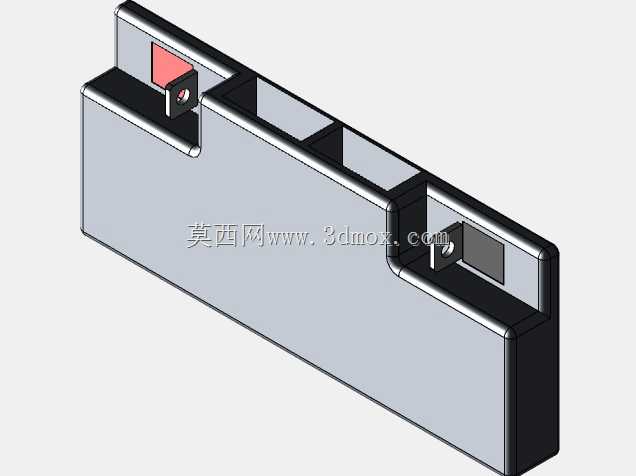

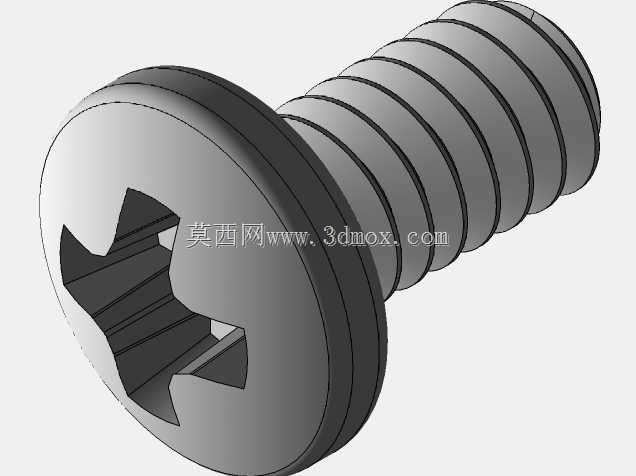

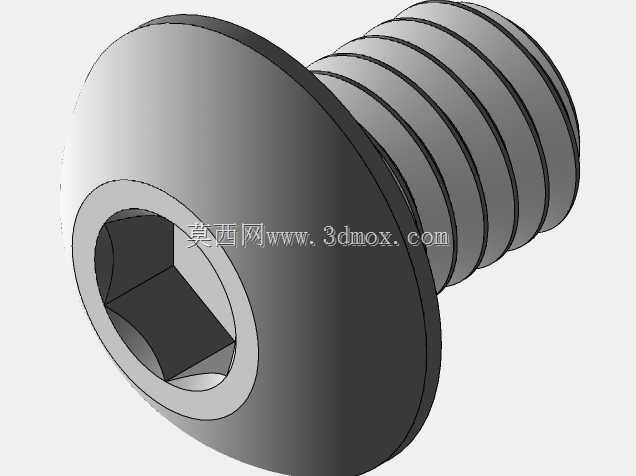

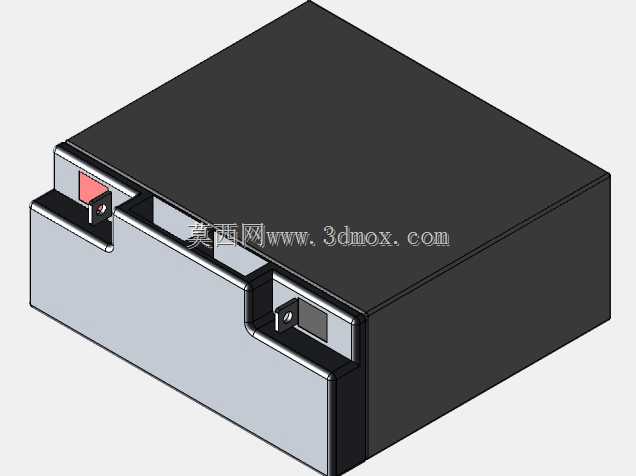

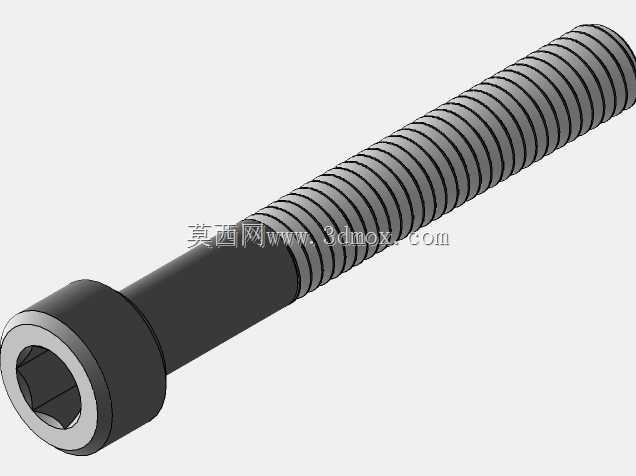

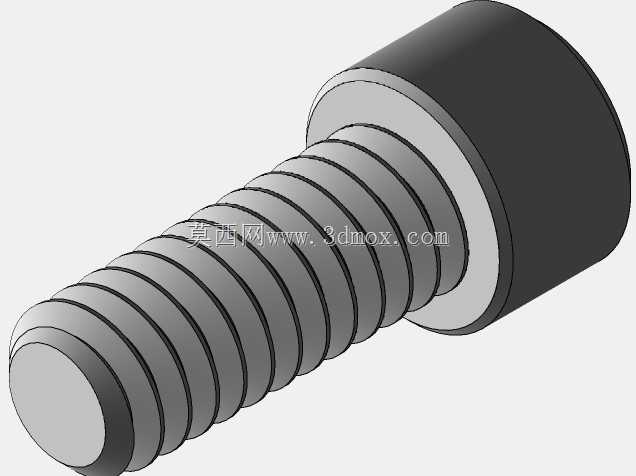

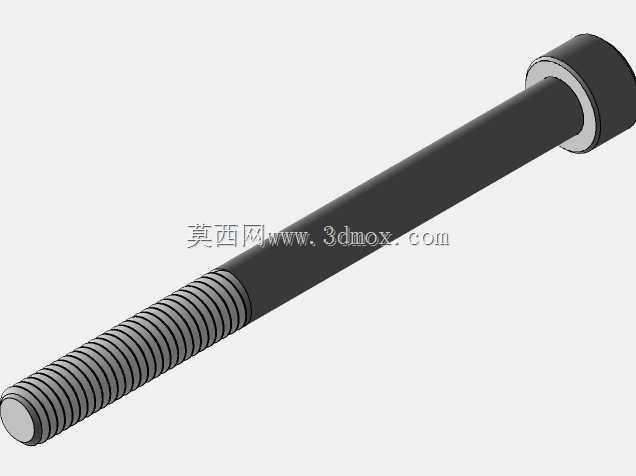

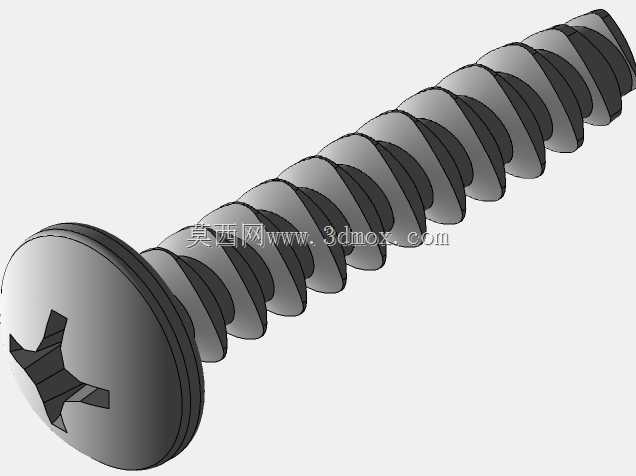

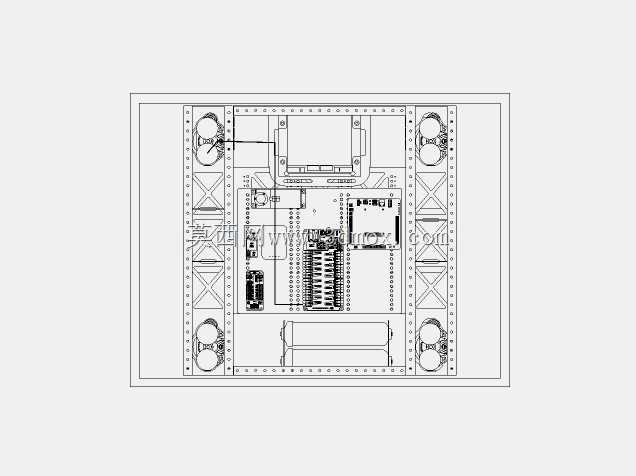

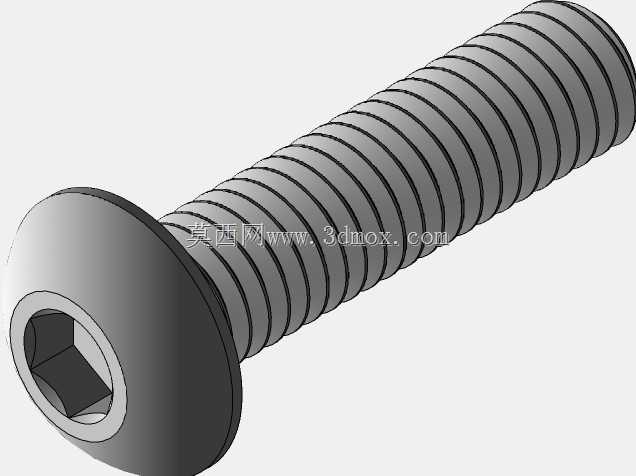

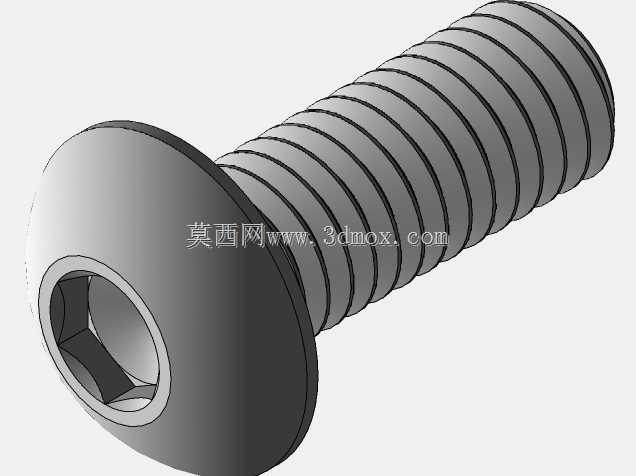

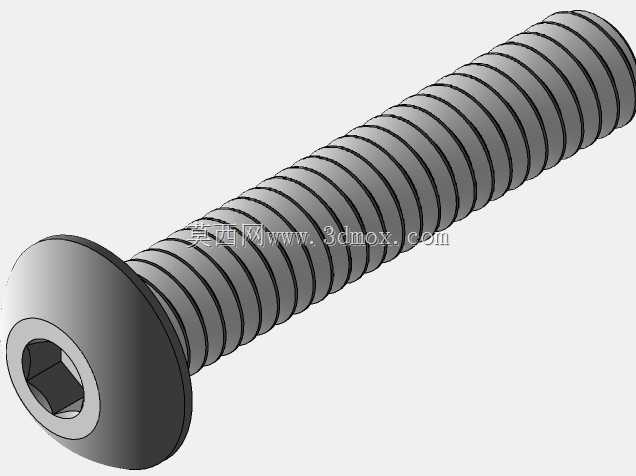

从安装边界来看，这类底盘的外形尺寸多控制在200mm*150mm左右，能够适配多数竞赛规则中的设备尺寸限制，板面的安装孔直径统一为3.2mm与4.2mm两种规格，分别适配M3与M4标准紧固件，无需二次扩孔即可完成常规配件的固定。底盘四角做了圆角处理，避免竞赛过程中尖锐边角剐蹭场地道具、缠绕线缆，同时也能降低碰撞时的应力集中，减少板材边角变形的概率。板面靠近前后端的大尺寸矩形开槽，主要用于电池组的嵌入式安装，将重量较大的电池下沉安装在底盘板面下方，能够有效降低整机重心，减少机器人急停、转向时的侧翻风险，同时也能节省板面上方的安装空间，留给主控、传感器等需要调试维护的部件。

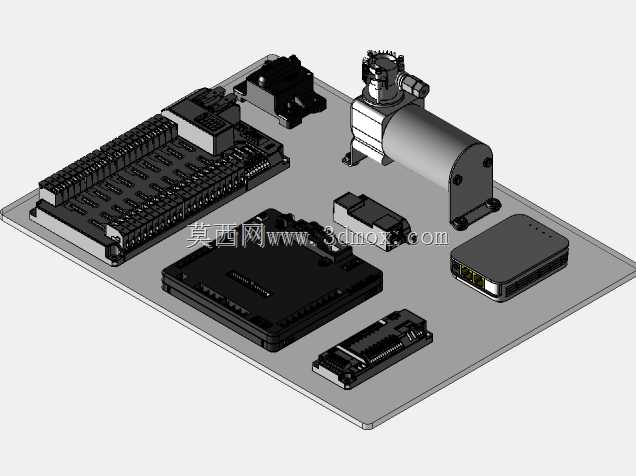

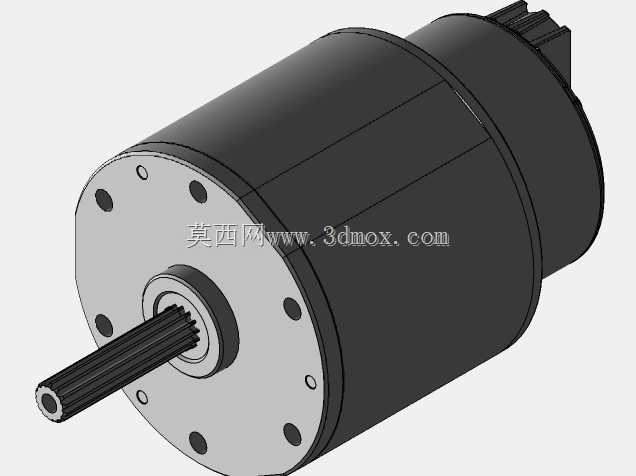

不同于3D打印底盘的强度不足、型材底盘的装配繁琐问题，钣金一体化成型的底盘在加工时仅需要通过激光切割下料、数控折弯两道核心工序即可完成主体成型，加工周期短，成本可控，且板材的抗冲击性能远优于常见的PLA、ABS打印件，能够承受竞赛场景中的频繁碰撞与长时间使用的磨损。在实际装配过程中，开发者可以根据自身的动力方案选择对应孔位固定直流减速电机、舵机或者步进电机，阵列孔位的设计也允许灵活调整传感器的安装位置，比如在底盘前端预留孔位安装红外循迹传感器、灰度传感器，在侧方安装超声波测距传感器，无需额外打孔或者粘接固定，装配效率更高。

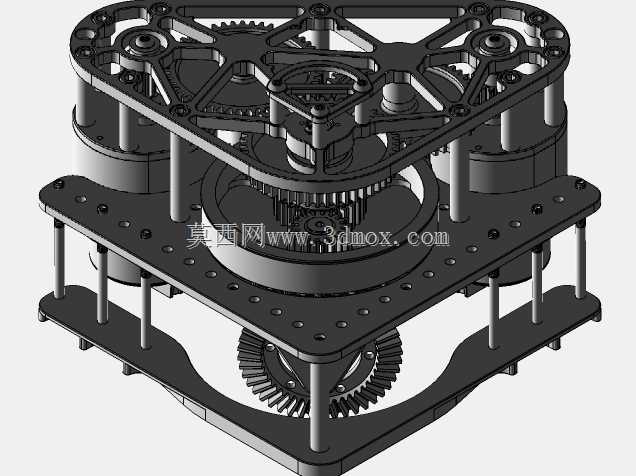

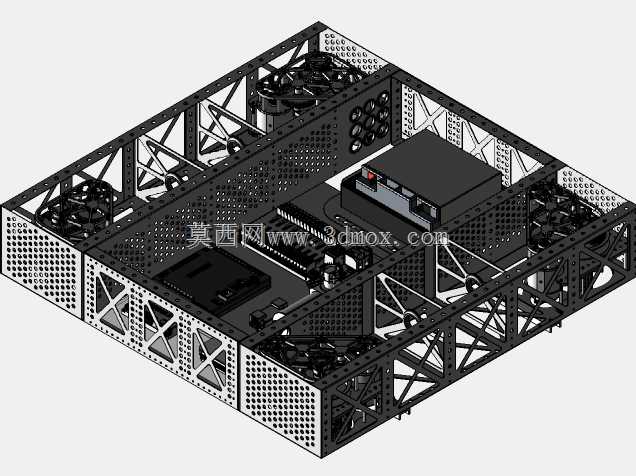

结构细节上，底盘的折弯处预留了合理的折弯工艺缺口，避免折弯过程中出现板材撕裂、起皱的问题，所有孔位均做了去毛刺处理，避免装配时划伤线材或者操作人员。板面的镂空设计除了满足安装需求外，也能在一定程度上减轻底盘自重，同时为电控部件留出散热空间，避免主控板、电机驱动长时间工作时热量积聚在封闭板面下导致的过热问题。对于需要加装上层扩展支架的场景，底盘四角的预留孔位可以直接连接铜柱或者铝型材支柱，快速搭建多层承载结构，满足复杂任务机器人的多层配件安装需求，比如上层放置机械臂、任务执行机构，中层放置主控板与驱动板，下层放置电池与轮组，分层布局清晰，整机重心分布合理。
