机械制图教学用多孔异形连接构件

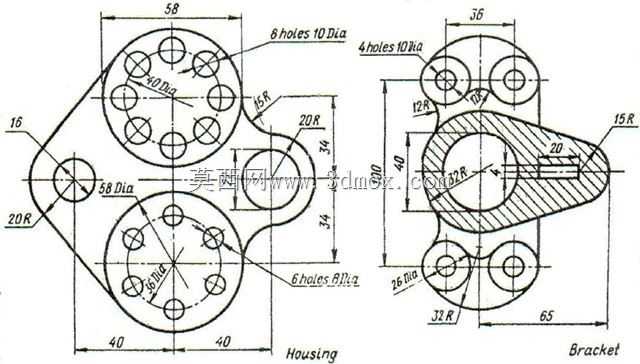

　　该构件属于机械制图入门阶段的典型练习载体，对应电源类配套部件的安装连接结构，常出现在小功率电源变压器周边的固定组件设计场景中，用于实现变压器本体与设备壳体、相邻电路模块之间的位置固定与间距保持，避免变压器工作时的振动传导至周边敏感器件，同时为接线端子预留足够的安全爬电距离。从结构设计逻辑来看，构件采用非对称异形轮廓，完全适配安装空间内的避让需求：左侧上下分布两个带圆周均布孔的圆形安装台，上方圆形台直径40mm，台面上均布6个直径10mm的通孔，孔位分布圆直径30mm，用于与变压器侧的安装柱对位穿接螺栓；下方圆形台直径58mm，同样均布6个直径10mm的通孔，孔位分布圆直径36mm，对应设备壳体侧的固定点位，两个圆形台的中心横向间距为80mm，纵向间距满足16mm的侧边避让要求，避免与壳体边缘的加强筋产生干涉。

　　右侧为带锥度的连接臂结构，末端设置直径32mm的中心通孔，孔壁做剖面线标识的加厚处理，用于穿接定位销轴实现构件的转动限位或辅助支撑；连接臂上下对称分布两组同轴的小孔结构，每组包含两个直径10mm的通孔，孔中心距36mm，用于固定接线端子排或小型线路板，小孔与中心大孔的中心纵向间距为40mm，满足接线操作的手部空间需求。构件的轮廓过渡全部采用圆角处理，其中左侧圆形台与右侧连接臂的衔接处采用R15、R20的过渡圆角，右侧连接臂末端采用R15的圆角，既避免应力集中导致的构件断裂，也符合冲压或铣削加工的工艺要求，减少刀具过切风险。

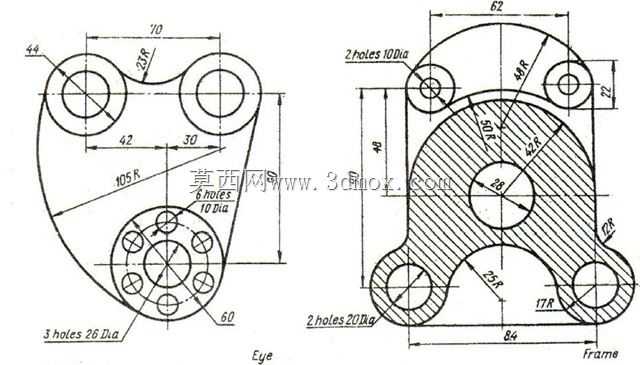

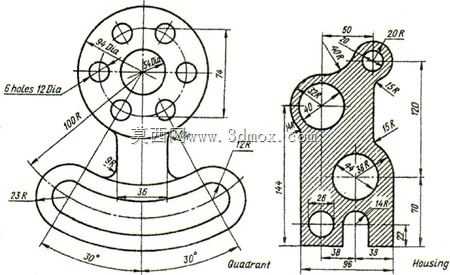

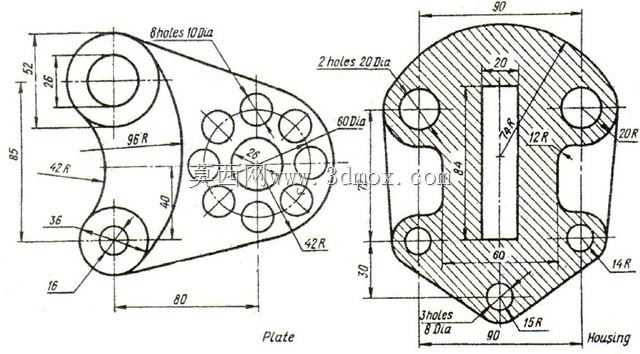

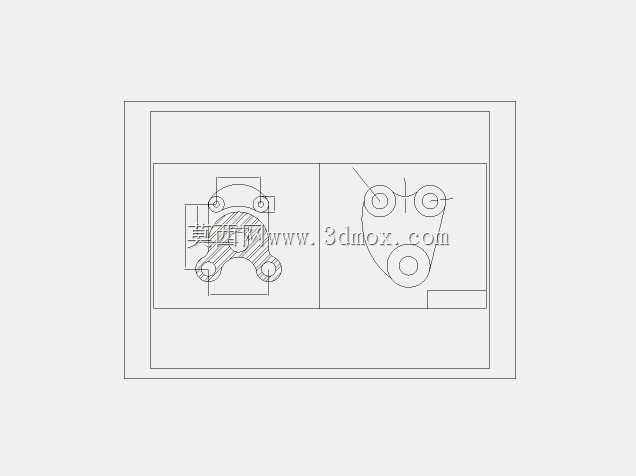

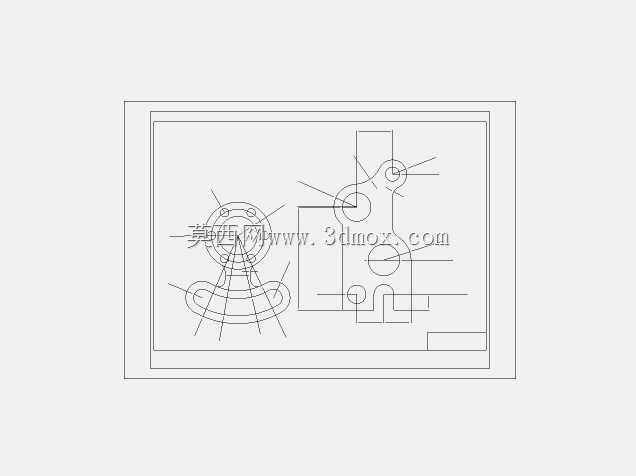

　　安装边界方面，构件整体横向最大尺寸为65mm，纵向最大尺寸可通过上下圆弧顶点的间距确定，所有安装孔的位置度公差在绘图练习中设定为±0.1mm，满足小功率电气设备的安装精度要求，不会出现孔位错位无法装配的问题。这类绘图示例的核心作用，是帮助初学者掌握多圆组合轮廓的尺寸标注方法、剖视图的绘制规范、均布孔的简化标注规则，同时理解机械结构设计中“功能决定形状、尺寸适配安装”的核心逻辑，避免脱离实际应用场景绘制无意义的几何图形。

　　在实际的电源设备装配中，这类异形连接构件还会根据变压器的功率大小调整板材厚度，小功率场景下采用2mm厚的冷轧钢板冲压成型，表面做镀锌防锈处理，大功率场景下则会采用3-5mm厚的钢板并增加折弯加强筋，提升结构的抗振性能，确保变压器在长期工作过程中不会出现固定松动的问题。绘图练习中呈现的尺寸标注逻辑，完全对应实际加工的工艺要求：所有孔位的直径、分布圆尺寸、轮廓定位尺寸都清晰标注，没有封闭尺寸链，符合机械制图的国家标准要求，初学者通过练习这类构件的绘制，能够快速掌握工程图纸的信息传递逻辑，为后续的三维建模、加工出图打下扎实基础。
