机械制图入门U型支架结构教学示例

在机械工程专业的基础能力培养体系中，这类结构件绘图示例是衔接平面几何知识与三维实体认知的核心训练载体，很多刚接触机械设计的从业者，最初对投影关系、尺寸链逻辑的建立，都来自这类看似简单的对称结构练习。从实际应用场景来看，这类带双侧立板、单侧延伸安装面的U型结构，在低压配电设备的电源变压器安装工位、小型输送线的端部挡停支架、实验台架的传感器安装支座上都能找到相似的结构逻辑，它不需要承受大吨位的冲击载荷，核心作用是提供稳定的双侧定位支撑，同时通过延伸的平板面完成与基体的固定连接。

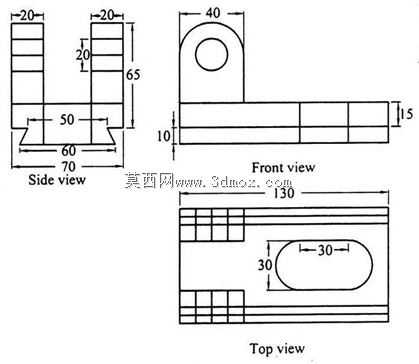

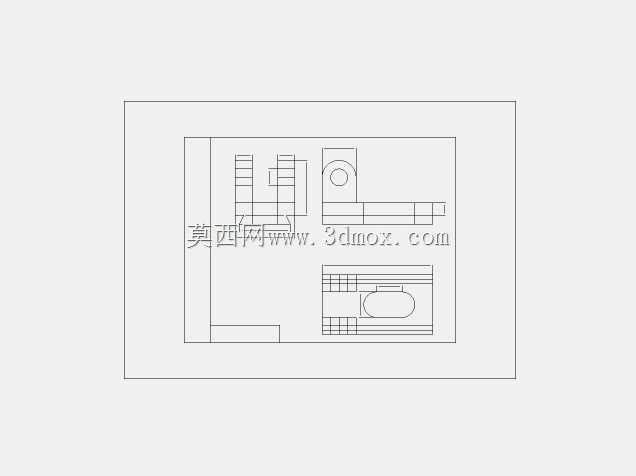

从设计思路上拆解这个结构，首先是对称布局的双侧立板，单块立板宽度20mm，两块立板的内侧间距为50mm，整体底部的总宽度达到70mm，立板总高度65mm，其中立板上部20mm高度范围做了等距的分层槽结构，这些槽位不是随意绘制的装饰线条，实际生产中这类槽位要么是用来嵌装绝缘挡片，要么是为穿装固定螺栓预留的调节间隙，避免螺栓安装时与立板侧壁发生干涉。立板底部与底板连接的位置做了小尺寸的缺口处理，这个细节是工程绘图中很容易被初学者忽略的工艺结构，实际加工时如果是板材焊接结构，这个缺口可以避开焊根位置的焊瘤，保证立板与底板贴合面的装配精度，如果是整体铣削加工的零件，这个缺口也能减少铣刀的空行程，避免根部应力集中。

再看单侧延伸的安装底板部分，底板总厚度15mm，从立板侧面向外延伸的总长度达到130mm，其中靠近立板的10mm高度位置是底板与立板的连接过渡区，延伸段的末端做了半圆头的长圆孔结构，长圆孔的总长度30mm，宽度30mm，这个长圆孔的设计是典型的安装调节结构，实际装配时可以顺着长圆孔的长度方向调整整个支架的安装位置，补偿基体安装孔的加工误差，不需要对支架进行二次修配。延伸段靠近立板的位置顶部做了R20的半圆拱形结构，拱形中心开有直径20mm的通孔，这个孔位通常用来穿装转轴或者走线，拱形结构相比直角结构能大幅提升该位置的抗弯强度，在支架承受侧向载荷时不会在直角根部出现断裂。

从安装边界来看，整个零件的最大外形尺寸控制在长130mm、宽70mm、高65mm的范围内，安装时只需要在基体上对应长圆孔的位置预留两个M6或者M8的螺栓固定位即可，不需要额外的安装空间，双侧立板之间的50mm间距可以容纳宽度不超过48mm的配套部件，立板上部的槽位可以适配厚度2mm以内的插装件。很多初学者在绘制这类三视图时，容易搞错侧视图与俯视图的投影对应关系，比如侧视图中底板的10mm过渡段高度，在俯视图中对应的网格线区域就是立板与底板的连接投影，长圆孔在主视图中的投影是两条平行直线，只有在俯视图中才能体现出半圆头的轮廓特征，这也是三视图训练中“长对正、高平齐、宽相等”原则的典型应用。

在实际的工程应用中，这类结构不会单独作为承载件使用，大多是作为大型设备中的辅助安装支架，比如在小型电源变压器的固定结构中，双侧立板可以卡住变压器的两侧铁芯，延伸底板上的长圆孔可以调整变压器与线路板的安装距离，拱形位置的通孔可以穿过变压器的次级引线，避免引线与金属支架边缘摩擦破损。从加工工艺角度看，这个零件如果采用铝合金板材加工，只需要经过铣外形、钻孔、铣槽三个工序就能完成，所有尺寸都是自由公差，没有过高的精度要求，非常适合作为初学者练习识图、建模、出工程图的入门案例，能帮助学习者快速建立从二维图纸到三维实体的空间转换思维，理解每一个尺寸标注对应的实际装配意义，而不是单纯的线条绘制。
