落地式静电探测装置结构设计

　　在电子制造、精密实验室、易燃易爆品仓储这类对静电电位高度敏感的场景中，非接触式静电探测装置是管控静电风险的核心前端设备，本次设计的落地式静电探测装置，正是针对这类需要长期定点监测区域静电水平的场景开发，区别于手持便携的静电检测设备，落地式结构可以固定部署在车间入口、实验室关键工位、仓储区通道等位置，无需人员手持操作，就能持续完成区域内带电体的静电电位探测，及时发现静电超限风险，避免静电放电击穿精密电子元器件、引燃易燃易爆挥发物这类生产安全事故。

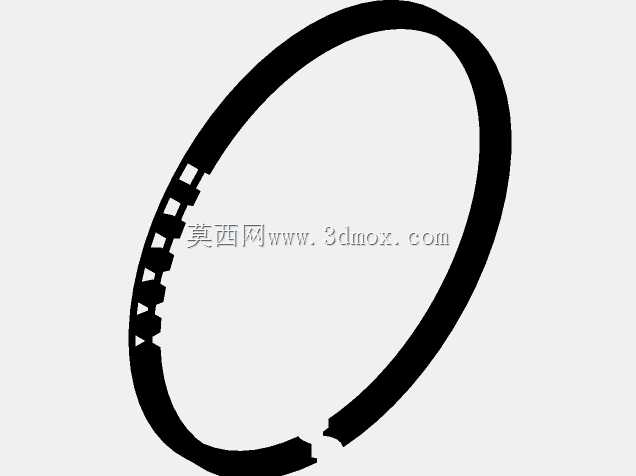

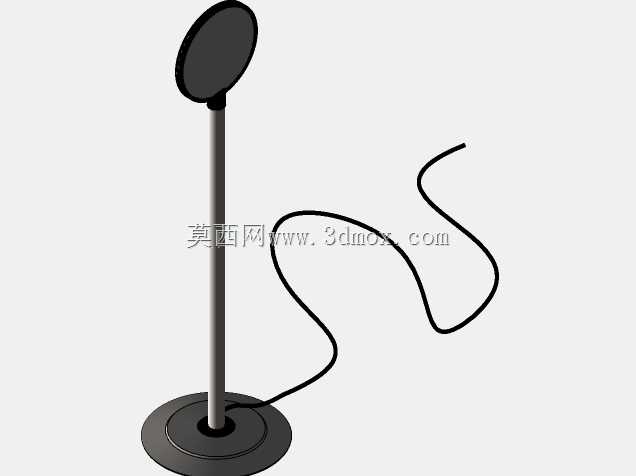

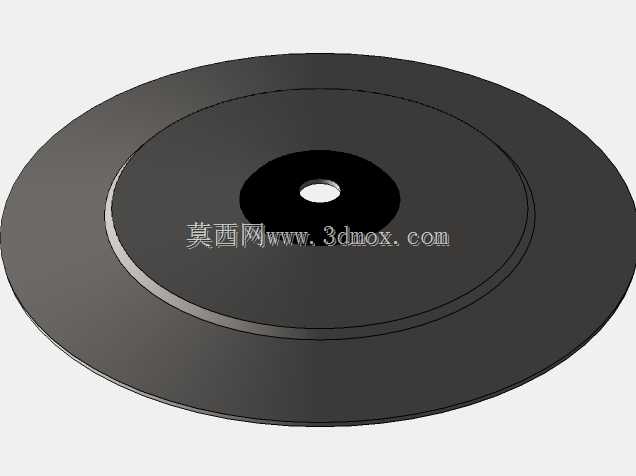

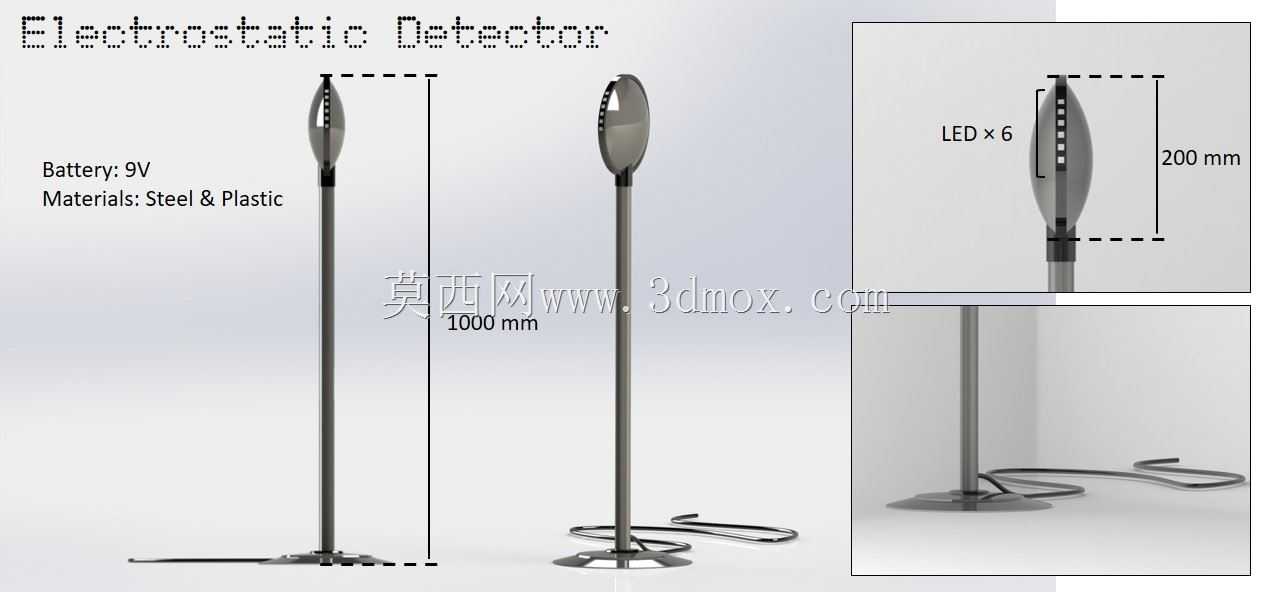

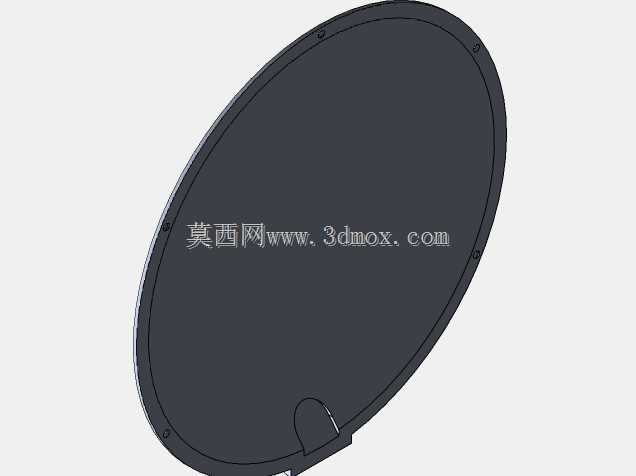

　　从实际使用的需求出发，这款装置采用立式长杆落地结构，整体总高度控制在1000mm，探测头部的有效监测段长度为200mm，这个尺寸设定是经过多场景适配验证的：1000mm的总高度刚好匹配成年人站立时的上半身高度范围，部署在车间入口时，能够对进入静电管控区域的人员所携带的静电电位完成有效探测，不会因为高度过低漏测衣物上部的带电区域，也不会因为高度过高导致探测距离过大降低检测灵敏度；圆形配重底座的设计，能够保证装置在平整地面放置时的稳定性，即使受到轻微的碰撞剐蹭也不会倾倒，不需要额外打孔固定安装，既可以固定在指定点位长期使用，也可以根据临时监测需求快速转移部署位置，适配不同阶段的生产区域静电管控需求。

　　探测头部集成了6颗LED指示灯，这个设计不是为了装饰效果，而是从现场使用的实用性出发：当探测到不同等级的静电电位时，对应位置的LED会点亮，现场工作人员不需要连接外接显示设备，在数米外就能直观判断当前区域的静电风险等级，哪怕是车间环境光线存在变化，LED的可视性也能满足快速识别的需求，避免了传统探测设备需要凑近查看读数的不便，也减少了人员靠近设备时自身携带静电干扰检测结果的问题。

　　装置的供电采用9V电池供电方案，没有采用外接市电的设计，核心考量是静电管控区域往往存在布线不便的问题，比如临时设置的静电检测点位、已经完成装修的实验室区域，额外布置供电线路不仅施工麻烦，还可能因为线路走线带来新的静电积累隐患；9V电池属于通用规格的工业电池，采购替换非常方便，低功耗的电路设计能够保证电池具备足够长的续航周期，不需要频繁更换电池增加维护工作量。结构选材上，主体支撑长杆采用钢材加工，保证长杆结构的刚性，避免长期使用出现杆体弯曲变形，导致探测头角度偏移影响检测精度；外壳部分采用塑料材质，一方面塑料本身的绝缘特性能够避免金属外壳对静电探测信号的干扰，另一方面塑料材质重量更轻，能够降低整体装置的重量，方便转移搬运，同时塑料外壳的加工成本更低，表面做哑光处理后不会产生强光反射，适配实验室、车间这类工作场景的视觉环境，不会因为反光分散工作人员的注意力。

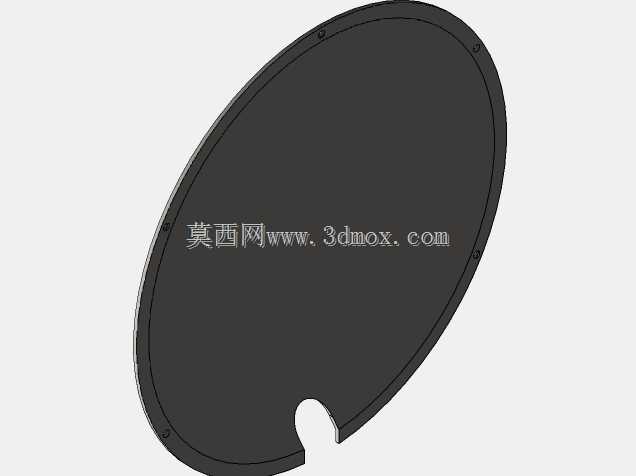

　　在结构细节的设计上，探测头部做了流线型的弧面处理，没有尖锐的棱角，一方面是避免人员经过时磕碰受伤，另一方面弧面结构能够减少表面的静电积累，避免外壳自身的带电影响探测精度；底座部分预留了走线槽位，如果后续有外接信号传输的需求，可以将信号线缆从底座的槽位引出，连接到厂区的静电监控系统，实现多点位的集中监控，不需要对现有结构做破坏性改动。从实际部署的边界条件来看，这款装置的底座直径控制在合理范围，放置在地面时不会占用过多的通道空间，1000mm的总高度也不会遮挡车间的安全标识、工位看板等现场设施，不管是部署在SMT生产线的入口、精密检测实验室的缓冲区，还是易燃易爆化学品的仓储通道，都能够很好地适配现场的空间条件，不会对原有生产动线造成干扰。

　　不同于实验室用的精密静电测试仪器，这款落地式探测装置更偏向于现场常态化的静电风险预警，不需要操作人员具备专业的静电测试知识，只要通过LED的指示状态就能判断风险，降低了一线使用人员的操作门槛；结构上没有复杂的传动部件，日常维护只需要定期擦拭探测头表面的积尘、检查电池电量即可，不需要专业的设备维护人员，非常适合工业现场长期部署使用。在建模过程中，对杆体和底座的连接结构做了强化设计，采用螺纹连接加定位销的方式，避免长期使用后杆体出现松动转动，保证探测头始终保持正确的探测朝向；LED灯珠的排布位置经过反复调整，保证不同角度都能清晰看到指示灯的状态，不存在视觉死角；电池仓设计在底座位置，更换电池时不需要拆开探测头部的结构，只需要打开底座的电池仓盖就能完成电池更换，操作非常便捷。
