蝶阀全套工程加工设计图纸

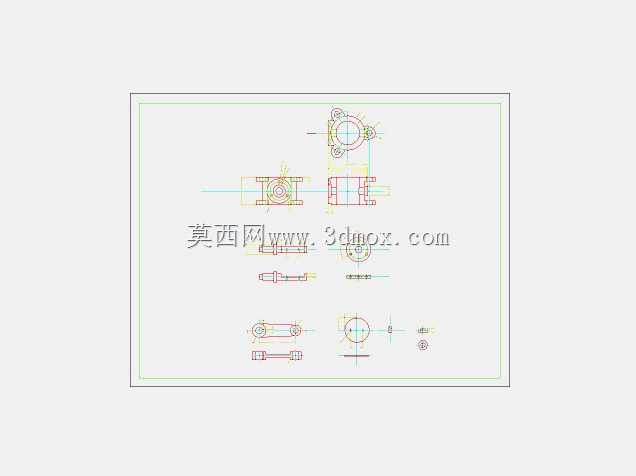

　　在市政给排水、暖通空调、化工流体输送、冶金工艺管线等诸多工业场景中，蝶阀是应用占比极高的截断与调节类管路元件，其核心优势在于结构紧凑、启闭行程短、流阻损失小，尤其适配大口径、中低压工况下的流体通断控制需求，相比同通径的闸阀、截止阀，蝶阀的安装空间占用可缩减40%以上，自重也能降低近一半，非常适合管线排布密集、安装操作空间有限的现场环境。这套蝶阀的工程图纸覆盖了从总装到全部非标零件的加工尺寸与形位公差要求，拆解来看，整套结构包含阀体、阀板、阀杆、上下轴套、密封压圈、操作连接端几个核心部分，设计过程中首先围绕公称通径的流道要求确定了阀板的回转直径，阀板采用偏心式结构设计，启闭过程中密封面可以实现逐步脱离与贴合，避免了传统中线蝶阀密封面长期摩擦导致的泄漏问题，同时也降低了启闭操作所需的扭矩，手动操作时无需额外配置大直径手轮即可完成全行程动作。

　　阀体部分采用对夹式连接结构，两端的密封面加工精度直接决定了与管线法兰对接后的密封性能，图纸中明确标注了法兰连接的螺栓孔分布圆直径、孔位公差以及密封面的平面度要求，安装时无需额外焊接法兰，直接夹持在两端管线法兰之间即可完成固定，大幅缩短现场安装的作业周期。阀杆作为传递启闭扭矩的核心受力件，设计时采用了上下两段分体式支撑结构，上下轴套选用自润滑材质，既可以降低阀杆转动过程中的摩擦阻力，也能避免介质中的杂质进入转动配合面造成卡涩，阀杆与阀板的连接采用扁方加定位销的固定方式，相比单一的键连接，这种结构可以承受更大的启闭冲击扭矩，避免长期动作后出现连接松动、阀板转角不到位的问题。

　　密封结构上，阀板外圈的密封圈采用嵌入式安装设计，磨损后可以单独拆卸更换，无需将整个阀门从管线上拆下，大幅降低后期运维的成本与工作量，密封圈的压缩量在图纸中给出了明确的尺寸链要求，既保证密封面有足够的比压实现零泄漏，又不会因为压缩量过大导致启闭扭矩超标、密封圈过早老化失效。从安装边界来看，图纸中标注了阀门整体的结构长度、阀杆伸出端的尺寸以及操作端的连接接口尺寸，选型时可以直接匹配对应通径的管线法兰参数，无需额外做安装适配设计，同时图纸中也给出了各零件的加工基准要求，比如阀体的两端密封面与阀杆安装孔的垂直度公差、阀板的密封面与回转中心的同轴度公差，这些形位公差要求直接决定了阀门装配后的动作灵活性与密封可靠性，加工过程中需要严格按照基准要求装夹加工，避免出现装配后阀板卡涩、密封面偏磨的问题。

　　在实际工况应用中，这类蝶阀可以适配清水、弱腐蚀性流体、常温气体等多种介质，工作压力覆盖常规中低压管路的使用需求，相比其他类型的阀门，其快速启闭的特性也适合用于需要紧急切断的管路节点，整套图纸的尺寸标注完整，配合公差选择符合通用机械加工的工艺要求，不管是用于新阀门的生产加工，还是现有管线阀门的备件测绘替换，都可以直接作为加工与装配的技术依据，不需要再做额外的尺寸补测与公差换算。
