这套带枢轴摆臂结构的真空执行组件,常应用在轻工包装、电子元件分拣、小型物料移栽的自动化产线末端,作为真空回路通断与执行端姿态调整的集成部件使用,区别于常规直通式真空阀,它将阀组控制与执行摆臂做了一体化整合,省去了外接管路转接带来的空间占用与泄漏风险。从实际工况适配来看,这类结构多用于需要小范围角度摆动、同时依赖负压吸附抓取轻质工件的工位,比如薄型塑料件上下料、纸质包装材料转移、小型电子元器件的拾放作业,摆臂的枢轴转动角度可根据工位布局调整,常规适配的摆动范围在0到90度之间,能够覆盖水平取料、垂直放料的常见工位需求。

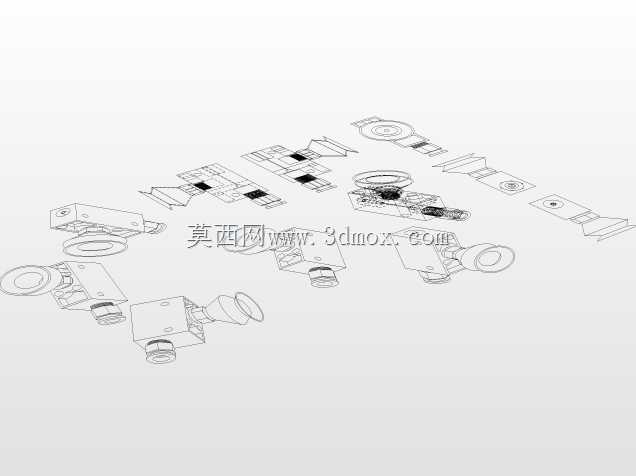

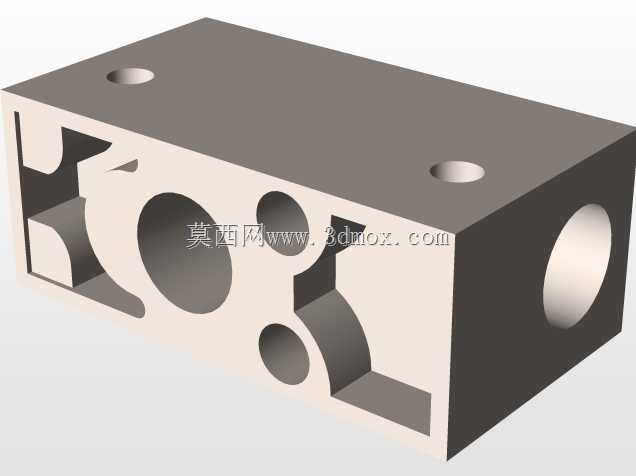

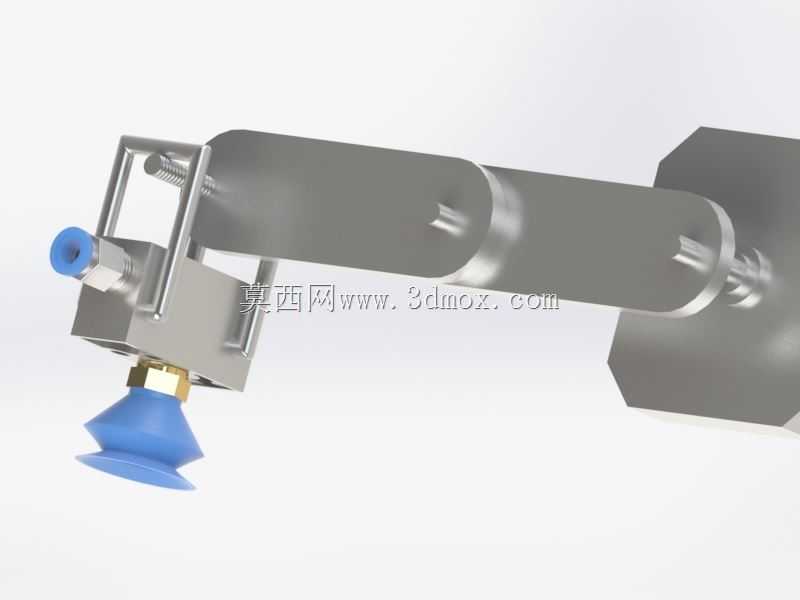

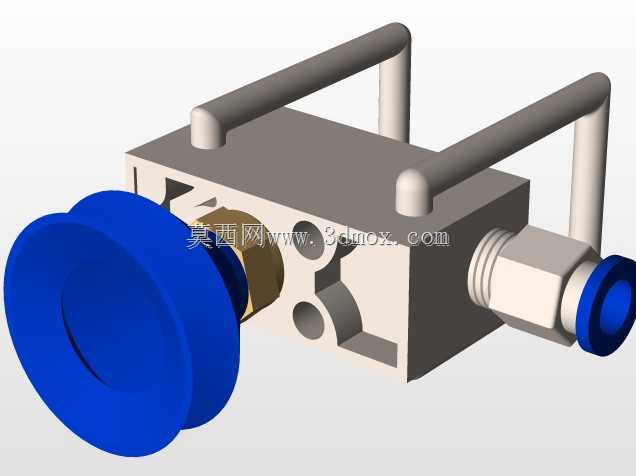

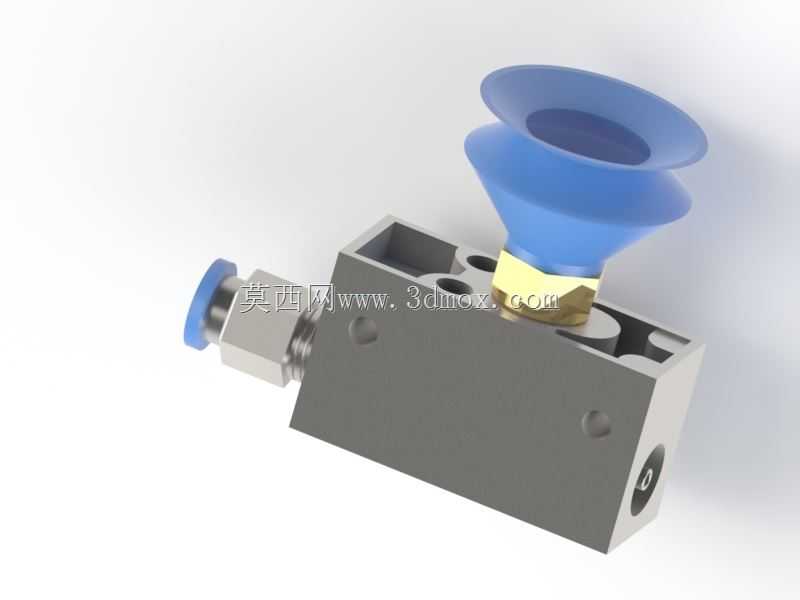

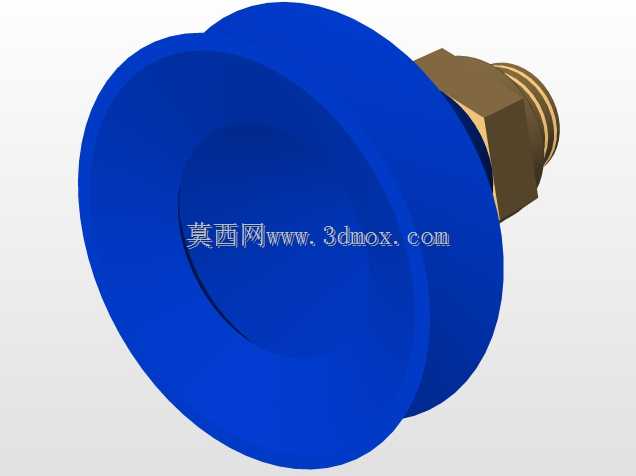

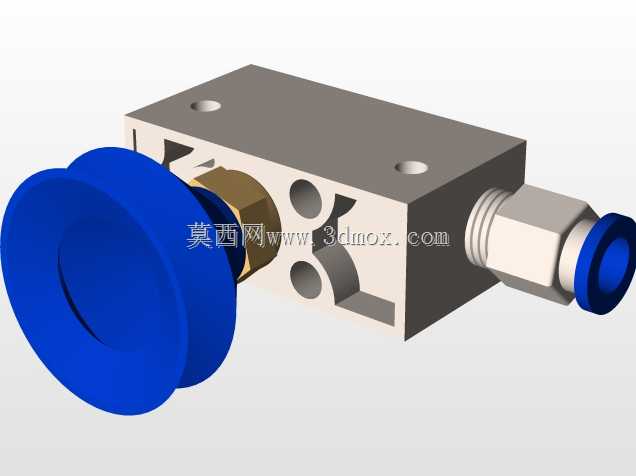

结构设计上,枢轴部分采用了双侧支撑的转轴结构,转轴与摆臂主体的配合公差选在H7/g6的间隙配合区间,既保证转动过程无卡滞,也能控制径向窜动量在0.02mm以内,避免摆臂末端的吸盘出现位置偏移,影响抓取精度。摆臂主体采用等截面矩形结构设计,材质选用6061铝合金做硬质阳极氧化处理,在保证整体结构刚度的前提下控制自重,减少枢轴转动时的转动惯量,提升启停响应速度,摆臂内部加工有贯通的真空气路通道,直接连通阀组接口与末端吸盘接头,无需在摆臂外部布设气管,避免摆臂往复转动时气管出现缠绕、弯折磨损的问题。末端执行端搭配的是波纹式真空吸盘,吸盘材质为丁腈橡胶,能够适配平面、微弧面的工件表面,吸盘与摆臂的连接采用快插式接头,可根据抓取工件的重量、表面材质更换不同直径、不同材质的吸盘,适配性更强。阀组部分集成在摆臂的固定端,随枢轴座一同安装在设备机架上,气路接口采用标准G1/8螺纹,可直接对接工厂常规的气动真空回路,阀的通断响应时间控制在20ms以内,能够匹配高速拾放工位的节拍要求。

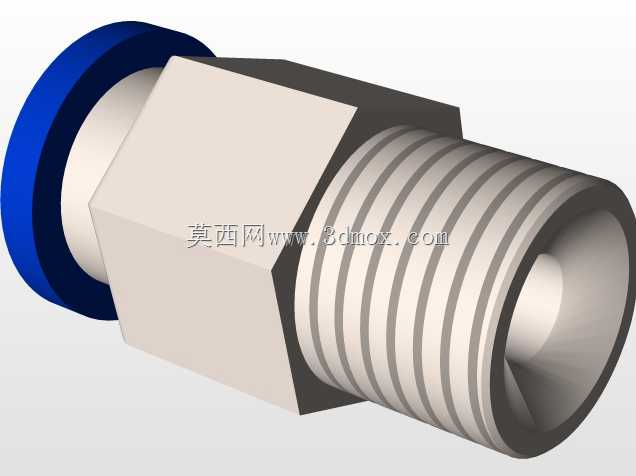

安装边界方面,整个组件的固定端采用两个M5的内六角螺栓安装,安装孔位间距为40mm,摆臂处于水平初始位置时,整体横向伸出长度为120mm,竖直方向的高度尺寸为65mm,末端吸盘的最低位置距离安装基准面的距离可通过摆臂上的调节槽做±10mm的微调,能够适配不同高度的物料台。设计过程中特意在枢轴的转动副位置预留了润滑脂注油孔,日常维护时可直接加注硅基润滑脂,无需拆解整个摆臂结构,降低后期维护成本;气路通道的内壁做了抛光处理,表面粗糙度控制在Ra1.6以下,减少气路阻力,保证负压传递效率,避免因为气路压损过大导致吸盘吸力不足,出现工件掉落的问题。
另外在摆臂的两个转动极限位置,设计有聚氨酯材质的缓冲挡块,能够吸收摆臂转动到极限位置时的冲击,避免刚性碰撞产生的震动影响阀组内部密封件的使用寿命,同时也能减少工位的运行噪音。从实际使用的适配性来看,这套结构可直接替换原有分散布置的真空阀加外置摆臂加外接气管的组合方案,整体安装空间减少40%左右,气路泄漏点减少3个,能够有效降低设备组装时的管路布设工作量,也减少后期运维时的故障排查点,对于紧凑型的小型自动化工作站来说,这类集成化的结构能够大幅压缩工位的整体布局尺寸,提升设备的空间利用率。
