三通法兰式手动球阀结构设计

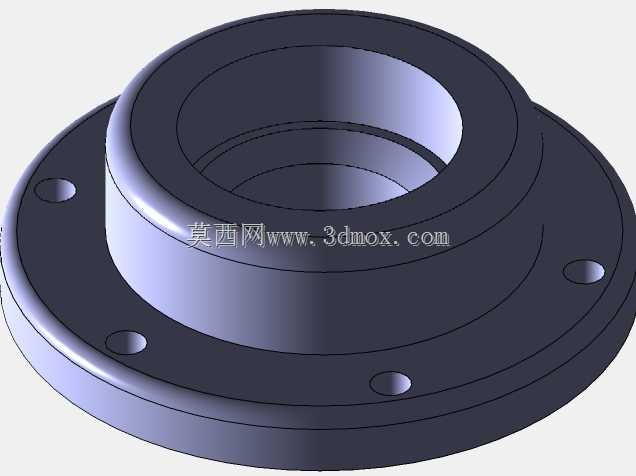

　　这款三通球阀的结构设计，核心围绕流体管路的换向与合流需求展开，在化工、给排水、暖通、油气输送等场景中，这类阀件常被用于需要切换介质流向、或者将两路介质汇流到单路、单路介质分流到两路的管路节点，相比多个两通阀组合的方案，单台三通阀可以减少管路接头数量，降低泄漏点风险，同时缩小安装占用空间，简化管路操作逻辑。从结构细节来看，这款阀采用法兰连接形式，三个接口的法兰端面都做了密封面适配设计，安装时可以直接和对应通径的管路法兰通过螺栓紧固，法兰盘上的螺栓孔位置、孔径都遵循对应压力等级的标准规范，能保证和常规管路配件的互换性，不需要额外做转接加工。

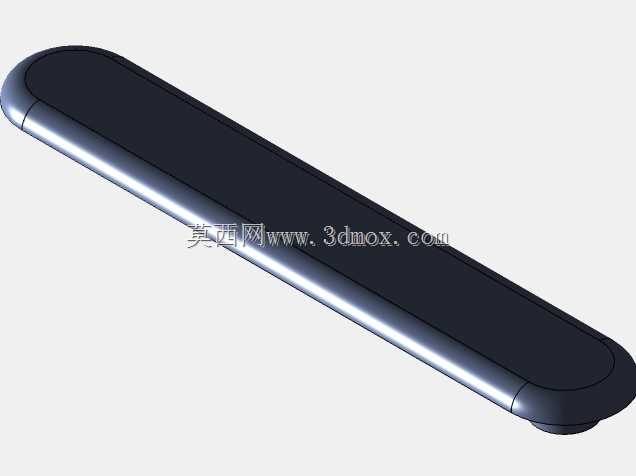

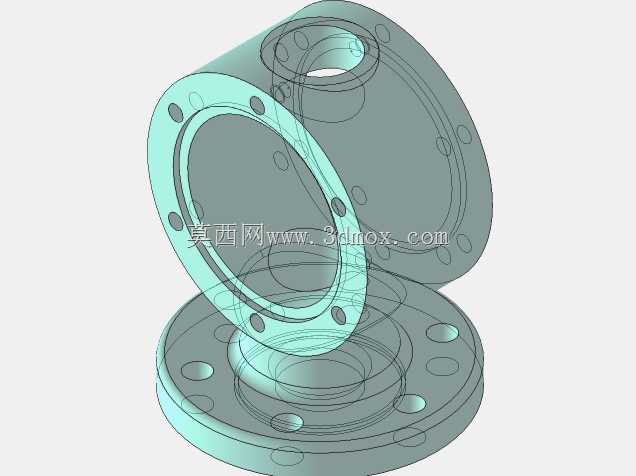

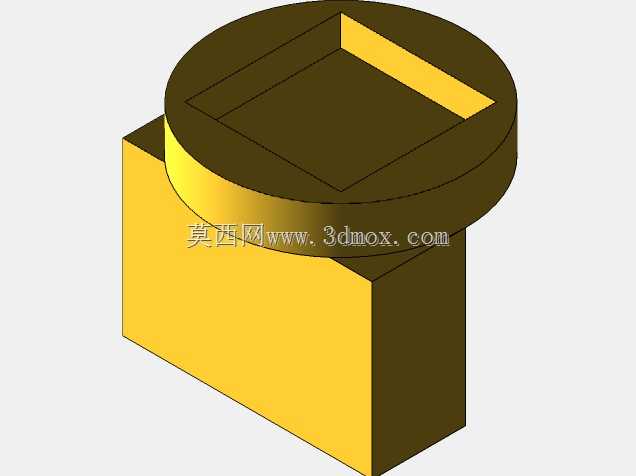

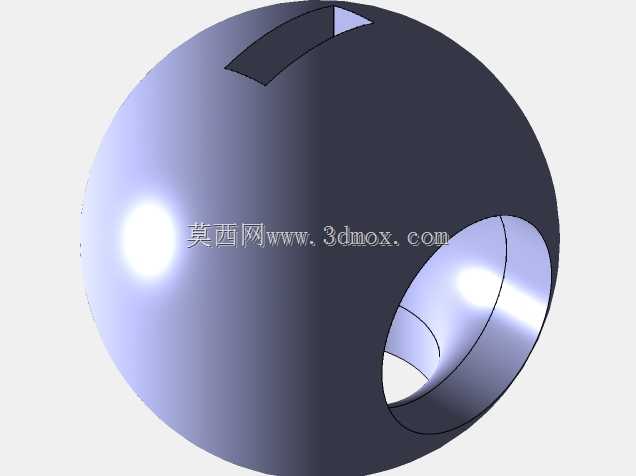

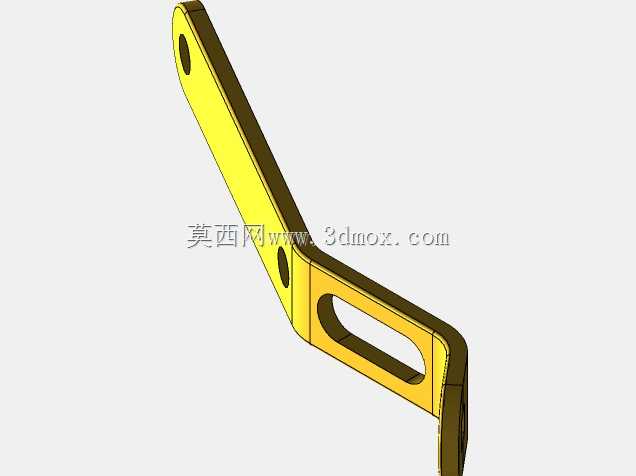

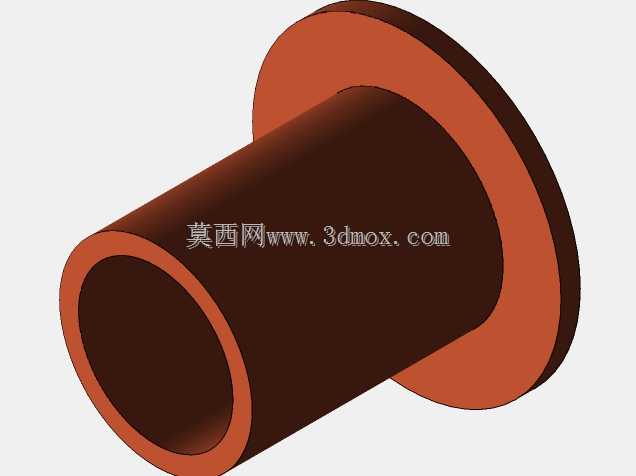

　　阀体部分采用分体式组合结构，中法兰位置通过螺栓将左右阀体与中间阀芯腔锁紧，中间设置密封垫片保证腔体密封，这种结构的好处是后期维护时不需要将整个阀从管路上拆下来，只需要松开中法兰螺栓就可以取出阀芯、阀杆组件更换密封件，大幅降低现场维护的工作量。阀芯采用通孔球体结构，流道做了等通径设计，介质通过时的流阻更小，不会出现明显的节流压降，适合对流量损失要求比较严格的管路场景。操作部分采用加长杠杆式手柄，手柄表面做了防滑握持结构，同时手柄上带有方向指示标识，现场操作人员可以直观判断当前阀芯的导通方向，避免误操作；阀杆和球体之间采用扁方传动结构，配合防吹出阀杆设计，即使在管路带压的情况下，阀杆也不会因为内部压力冲击被顶出，提升使用安全性。

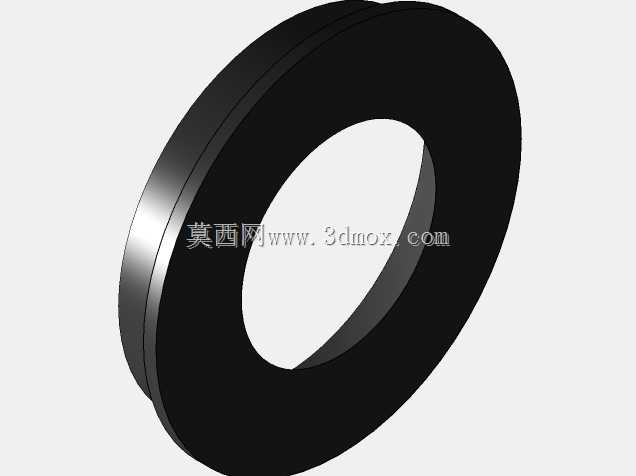

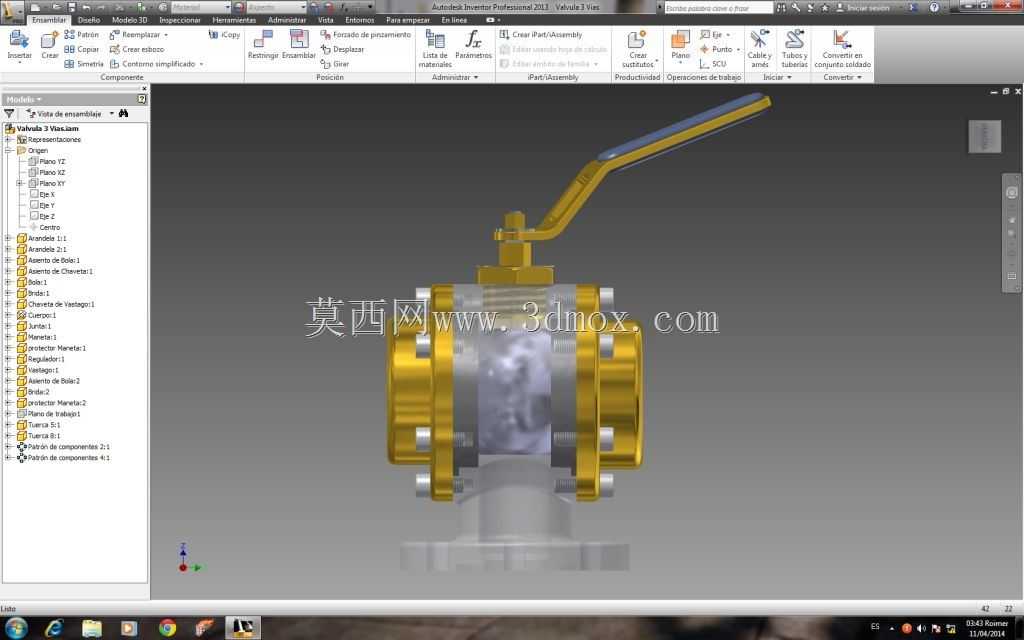

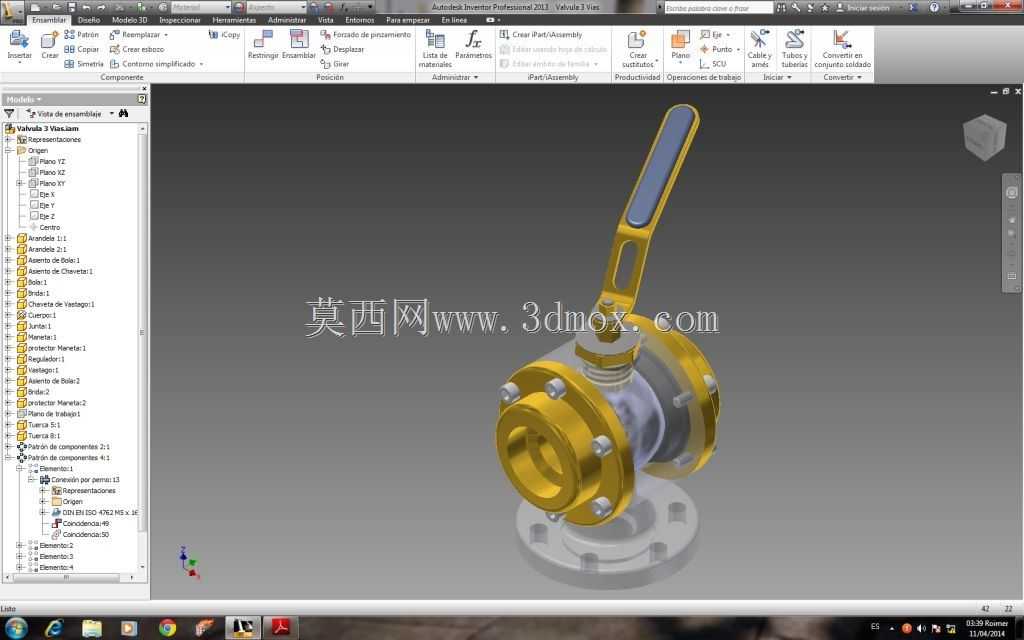

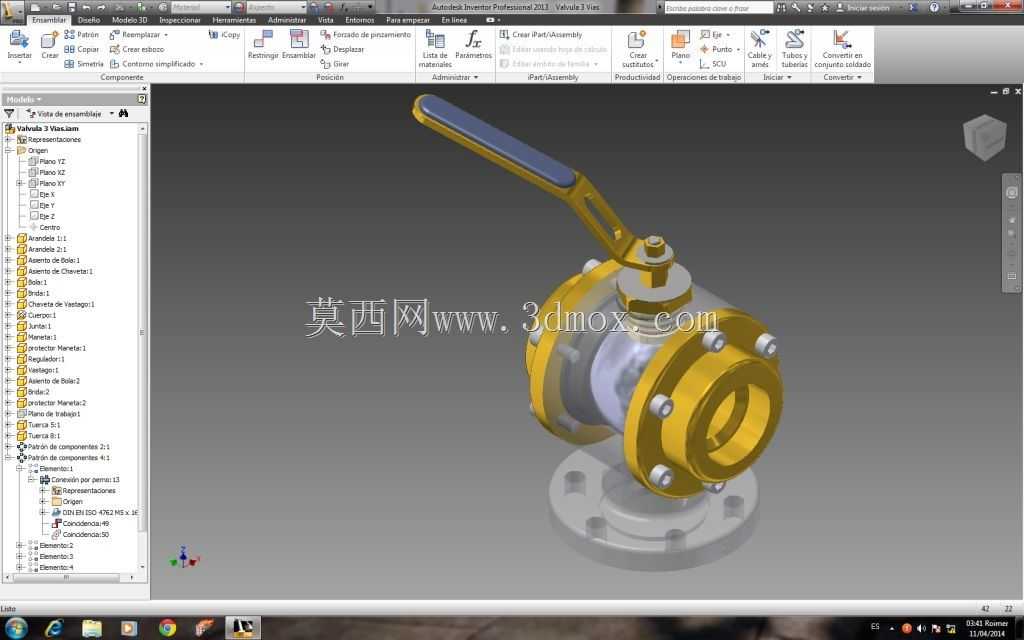

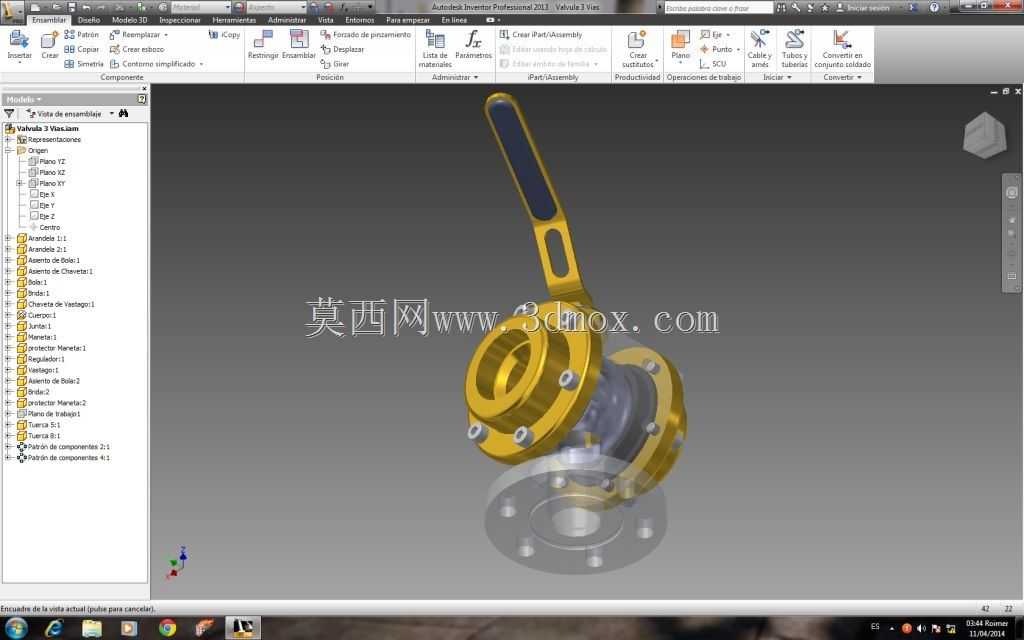

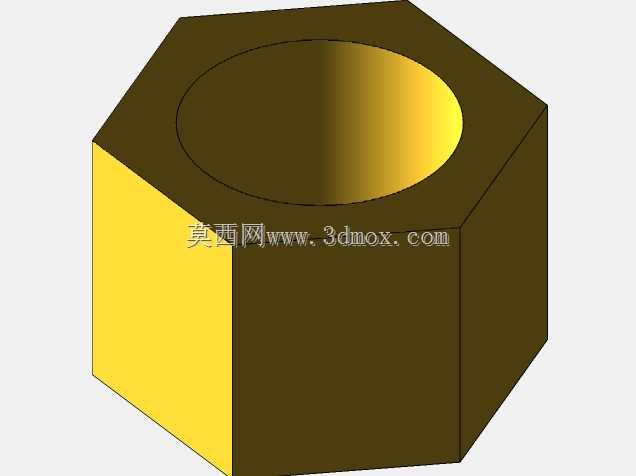

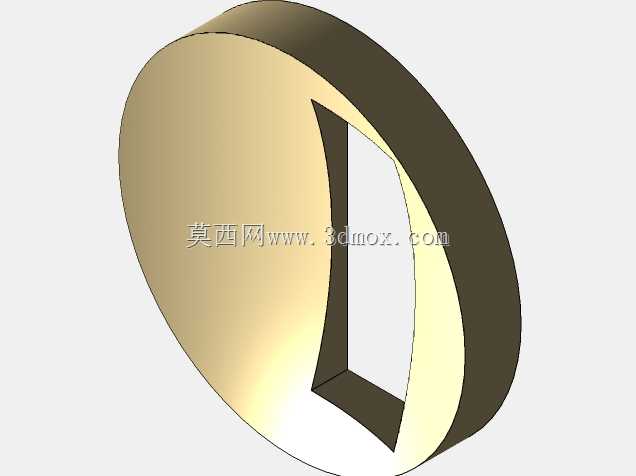

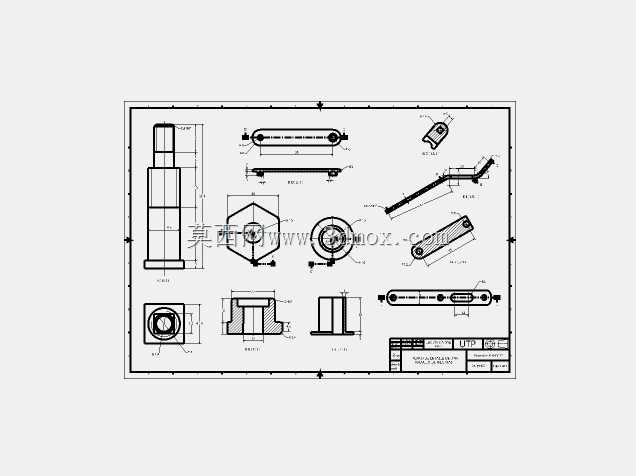

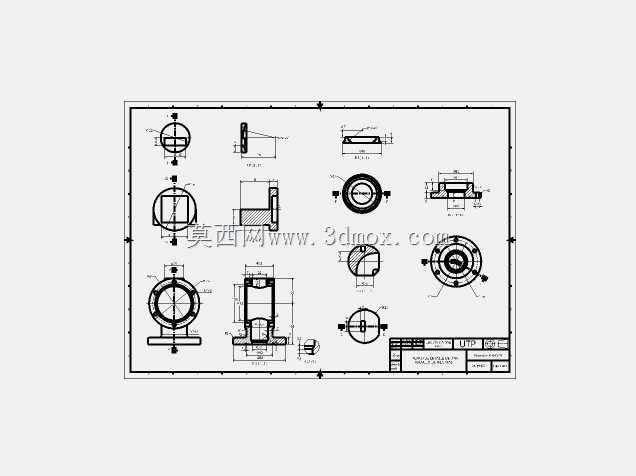

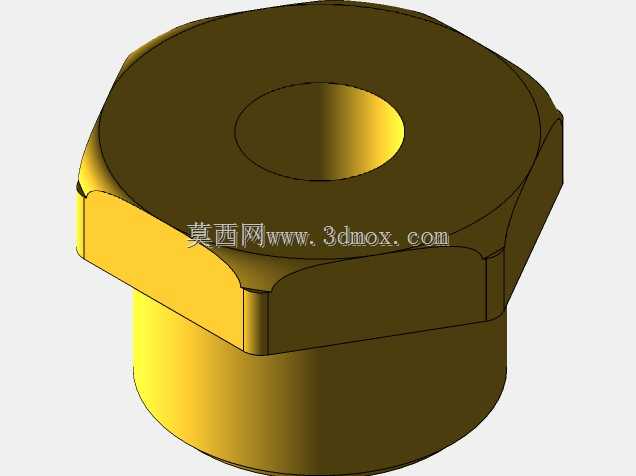

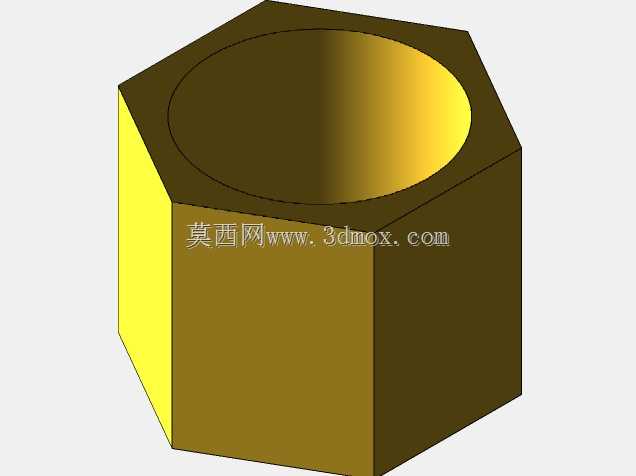

　　密封结构上，球体和阀座之间采用软质密封件贴合，在低压工况下也能保证可靠的密封性能，阀杆位置设置了多级填料密封，通过填料压盖的预紧力可以补偿填料磨损带来的密封间隙，延长密封件的使用寿命。建模过程中对所有零件都做了参数化关联，包括法兰的螺栓孔分布圆直径、球体通径、阀杆直径、手柄长度这些关键尺寸都可以根据实际通径需求快速调整，同时完成了爆炸视图的配置和零件清单的梳理，每个零件的配合关系都做了对应的约束，装配体中可以直接模拟手柄转动带动球体换向的动作过程，验证运动过程中是否存在干涉。

　　从安装边界来看，这款阀的三个接口呈T型分布，安装时需要预留出手柄转动的操作空间，尤其是手柄长度方向不能有其他管路或者结构件遮挡，保证90度转动行程内没有阻碍；阀体底部的法兰接口和侧面两个接口的中心距、端面到阀体中心的距离都按照标准通径的尺寸规范设计，在管路排布时可以直接套用标准阀件的安装尺寸，不需要重新调整管路走向。在实际选型应用中，这类三通球阀可以根据管路的换向需求选择L型或者T型的阀芯流道，L型阀芯主要用于介质流向的切换，实现两条管路之间的交替导通，T型阀芯则可以实现三路介质的合流、分流或者换向，适配不同的管路工艺需求。建模时对每个零件的加工工艺性都做了考量，比如阀体的铸造圆角、机加工面的退刀槽、密封件的安装导向倒角都做了还原，不会出现无法加工的结构特征，所有配合面的尺寸公差都按照常规机械加工的精度等级设置，保证实际生产装配时零件可以顺利组装，不会出现过盈量过大或者间隙过大导致密封失效的问题。
