卡车侧防护防钻保险杠结构设计

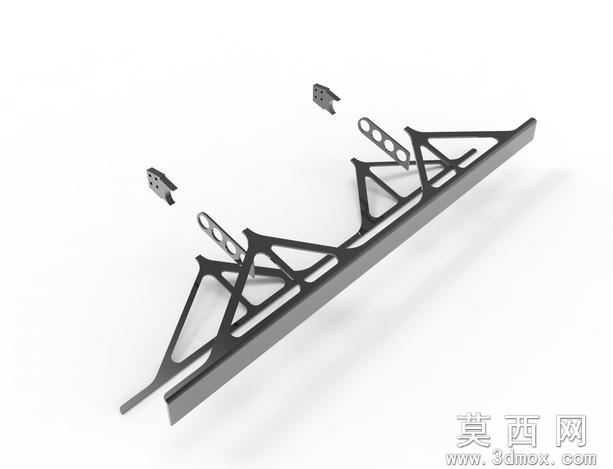

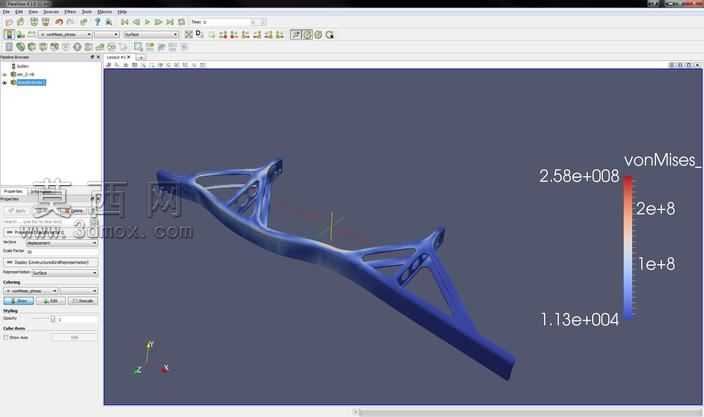

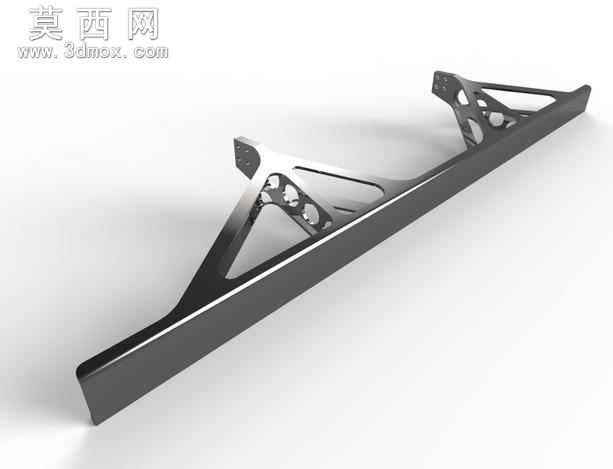

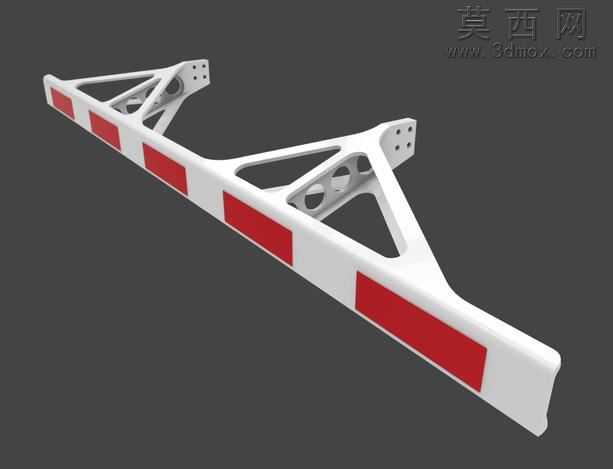

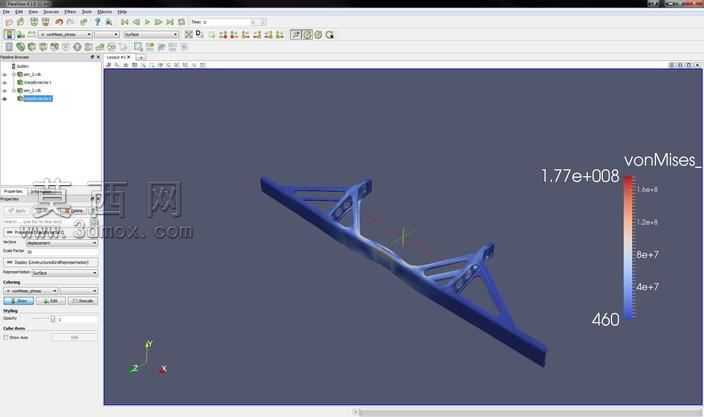

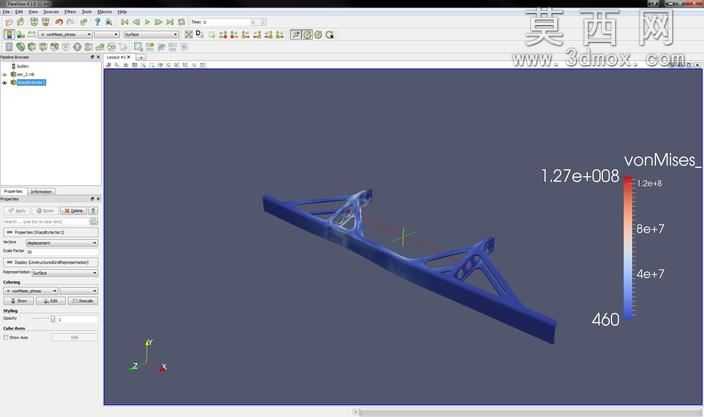

本作品为卡车侧部防钻防护装置的三维结构设计，采用Creo2.0完成全参数化建模，建模过程严格遵循商用车安全防护件的结构强度要求，同时兼顾生产工艺的落地可行性。整体模型采用一体化桁架式承载结构设计，主体防护梁为长条形平直承载主体，表面设置等距排布的红白警示标识区域，警示区域采用醒目的矩形红块搭配白色基底，满足道路行驶的可视性安全要求。支撑连接部分采用三角镂空桁架结构，在保证整体连接强度的前提下，通过合理的镂空减重设计大幅降低构件整体重量，最终成品设计重量控制在55公斤，兼顾轻量化与结构刚性需求。建模过程中对焊接拼接区域做了专项优化，整个焊接拼接部分仅拆分4个独立组件与1个弯曲成型部件，弯曲结构的弧度设计既优化了构件的外观流畅度，又避免了生产过程中使用成本高昂的挤压成型模具，同时减少了密集焊接工序的工作量，有效降低批量生产的制造成本与工艺复杂度。材质配置上，主体承载结构选用高强度商用车专用钢材材质，表面做防锈喷涂处理，警示区域采用高反光警示涂层材质，渲染过程中通过调整材质反光度、粗糙度参数，真实还原金属构件的厚重质感与警示涂层的高反光特性，连接安装位的孔位做了精准的参数化定位，可直接适配对应车型的底盘安装点位，结构受力经过有限元分析验证，可满足车辆侧防钻的碰撞防护要求，有效避免事故中其他车辆或行人钻入卡车侧部造成严重伤害，整体设计在结构强度、生产工艺、外观辨识度、轻量化需求之间做到了良好平衡，具备较高的实际生产应用价值。
