教学实训用微型古炮结构设计作品

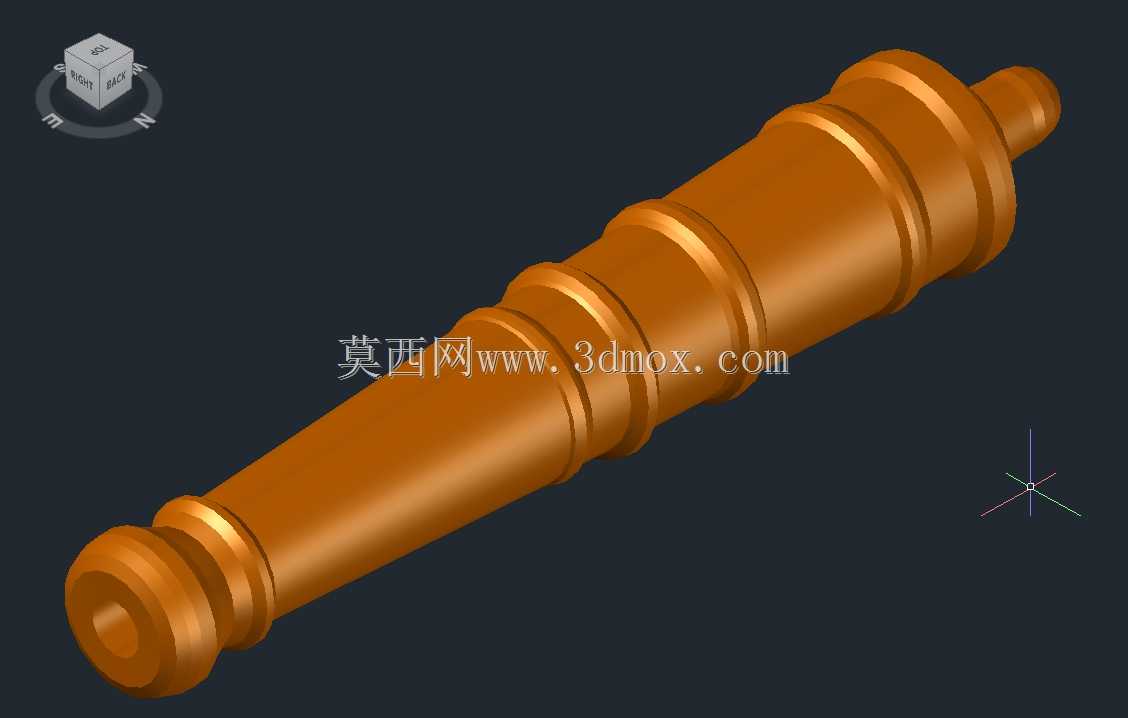

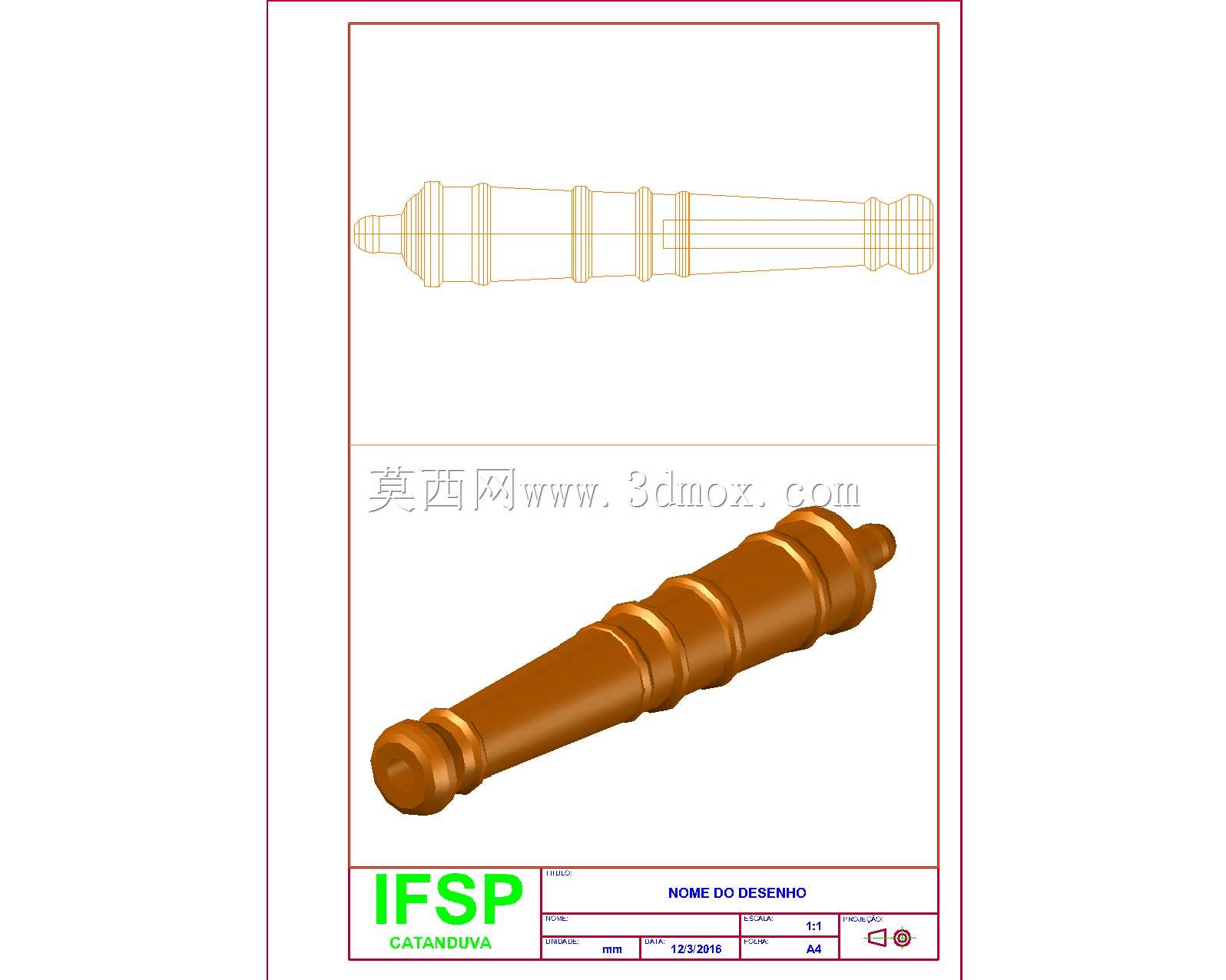

　　从结构功能来看，该构件还原了古炮身管的核心特征，整体为回转体结构，尾部设置的封闭端可模拟炮尾的闭气结构，身管部分的多道环形凸箍，一方面还原了古炮加强身管结构强度的设计逻辑，另一方面也为学员提供了台阶尺寸控制的练习节点，前端的锥段结构对应古炮的炮口收敛段，可用于练习锥面车削的走刀控制。设计过程中，所有环形凸箍的宽度、相邻凸箍的间距都做了等比例简化，既保留了古炮的外形辨识度，又避免了过小尺寸特征带来的加工难度，适合实训场景下的批量教学使用。这款微型古炮结构，最初的设计定位是服务于机械加工技术实训场景，作为学员实操车削加工的典型练习载体，同时也可作为精密工艺摆件用于工业文创展示。从实际加工场景来看，该构件全部特征均可通过普通卧式车床完成加工，不需要额外的铣削、电火花等特殊工序，非常适合刚接触金属切削的学员练习外圆车削、台阶车削、锥面加工、简单圆弧过渡等基础操作，能让学员在单个工件的加工过程中熟悉车床进给量调整、刀具角度选择、尺寸公差控制等核心技能。

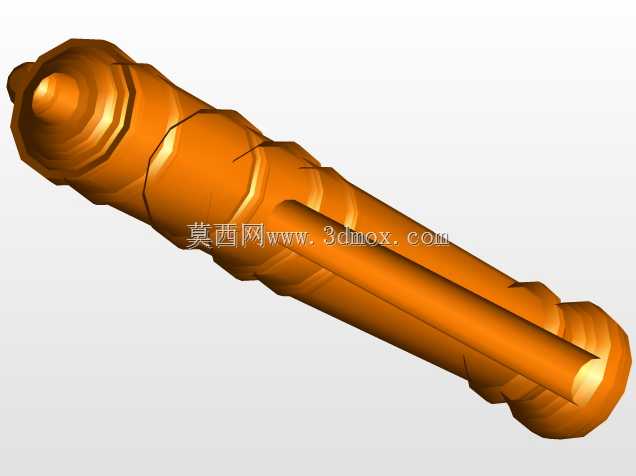

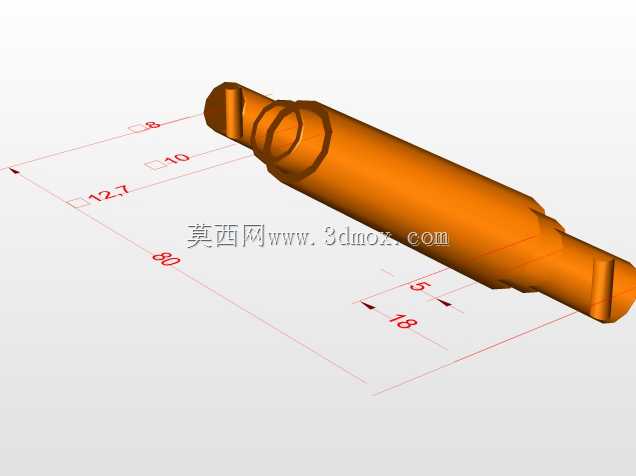

　　从安装边界来看，该炮身构件底部为平直圆柱面，可直接适配通用的炮架安装座，安装时仅需通过两侧的压板即可完成固定，不需要额外设计复杂的连接结构，身管的总长与最大外径的比例控制在8:1左右，重心位于身管总长的三分之一处（靠近炮尾方向），安装后不会出现头重脚轻的倾覆问题，可直接放置于桌面作为展示摆件。从结构细节来看，所有凸箍与身管主体的过渡处都设置了R0.5的圆角，既避免了加工过程中出现应力集中导致的崩刀问题，也让成品的外观更顺滑，没有尖锐的棱角，作为摆件使用时也不会划伤使用者。

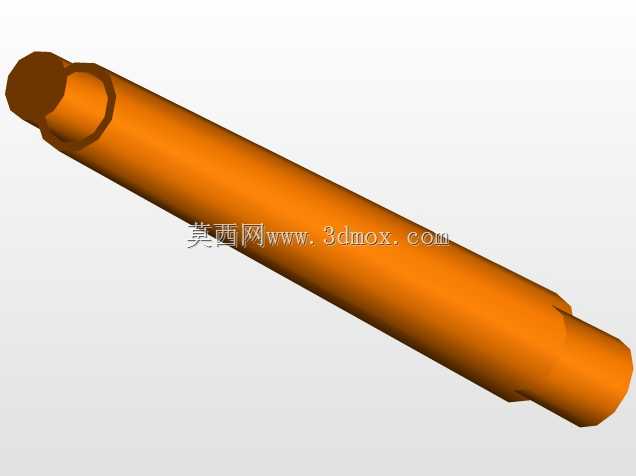

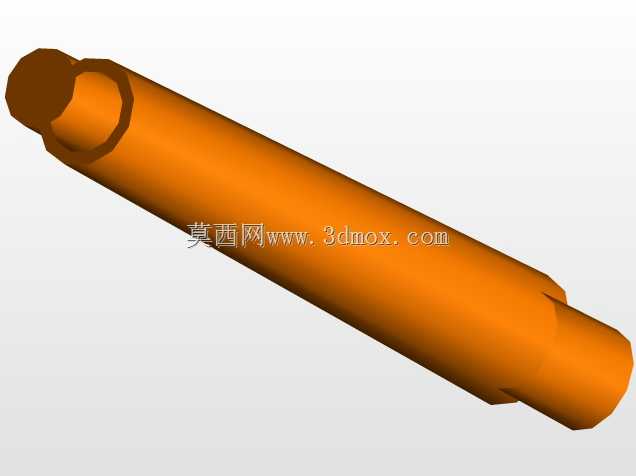

　　身管的内孔可根据实训需求选择加工为通孔或者盲孔，若作为工艺摆件使用，可加工为浅盲孔模拟炮膛结构，不需要打通整个身管，降低加工难度；若作为拓展实训内容，可在炮尾处加工小型的击发结构安装位，拓展为可发射软质弹丸的演示模型，进一步丰富实训内容。从加工工艺性来看，整个构件的毛坯可选用直径匹配的圆钢棒料，一次装夹即可完成全部外圆、锥面、凸箍的加工，不需要二次掉头装夹，能有效减少装夹带来的形位公差问题，学员在加工过程中可通过千分尺逐段测量各段外圆的尺寸，练习尺寸精度的控制能力，锥面部分可通过转动小滑板的方式完成加工，练习锥度的调整与测量方法。

　　作为实训载体，该结构的尺寸公差全部设置为自由公差等级，不需要过高的加工精度，适合初学者在有限的实训课时内完成加工，同时成品具备足够的辨识度与实用性，学员完成加工后可直接带走作为个人作品，提升实训的获得感。从应用延伸来看，该结构除了用于机械加工实训之外，也可缩小比例后作为贵金属加工的摆件原型，或者放大后作为主题公园的景观装饰构件，结构本身的回转体特性也适合通过3D打印、铸造等多种工艺完成批量制作，适配不同的应用场景需求。
