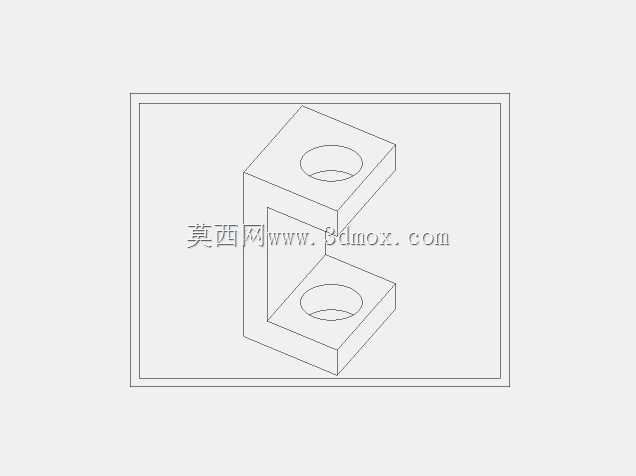

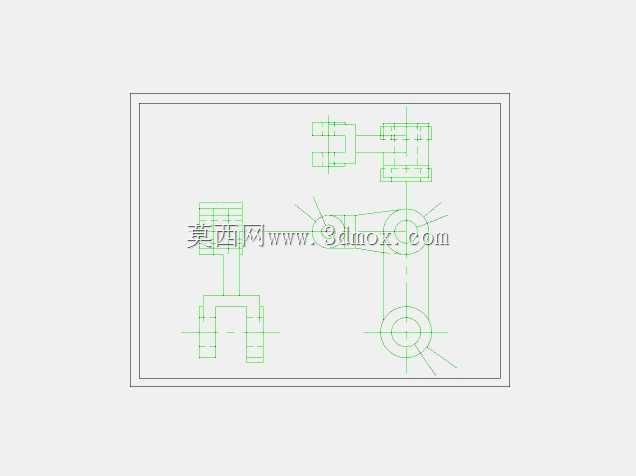

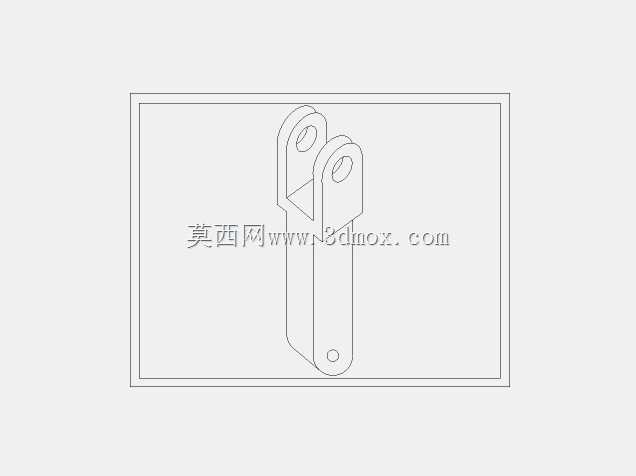

C形双孔等轴测工程制图练习构件

在机械工程制图的入门教学与日常绘图练习场景中，这类C形双孔结构的等轴测图形是极为经典的训练载体，很多刚接触工程绘图的从业者都会从这类基础几何构件入手，建立空间投影与二维表达的对应思维。从实际应用场景来看，这类对称双孔的C形结构并非凭空设计的几何图形，在工装夹具的定位块、小型连接件的支座、输送线侧边的导向挡块等结构中，都能看到这类构型的影子——上下两个同轴通孔用于穿装销轴或者紧固螺栓，中间的镂空槽位用于避让运动部件或者穿过管线，整体C形的开口结构既可以实现单侧卡装的装配需求，又能在保证结构强度的前提下尽可能减少材料占用，降低整体重量。

从设计思路层面拆解这个构件，首先要明确的是两个圆孔的同轴度公差要求，因为这类带双安装孔的C形件，多数场景下是作为铰接支撑或者定位基准使用，如果上下孔的同轴度偏差超过允许范围，穿装的销轴会出现卡滞，长期受交变载荷的情况下还会出现孔壁偏磨，缩短构件的使用寿命。其次是C形开口的宽度尺寸，这个尺寸直接决定了构件能够卡装的工件厚度范围，设计时需要根据实际避让的零件轮廓预留足够的间隙，同时还要保证开口两侧的立壁有足够的厚度，避免受侧向力的时候出现变形甚至断裂。再看整体的外形轮廓，所有的棱边都采用直角过渡，没有额外的倒角或者圆角，这一方面是作为制图练习素材时，能够让初学者重点练习直线投影、椭圆等轴测画法的基础技能，不需要额外处理复杂的曲面过渡；另一方面在实际加工中，这种全直角的结构采用铣削加工时工艺更简单，不需要更换圆角刀具，加工效率更高，适合对成本控制严格、载荷不大的应用场景。

关于外形尺寸与安装边界，这类构件的尺寸设计通常遵循功能优先的原则：上下两个安装孔的中心距是核心尺寸，这个尺寸决定了构件的安装跨距，需要和配套的销轴长度、被连接件的安装孔位严格匹配；孔的直径尺寸需要根据所选的紧固件或者销轴的直径确定，通常会预留0.1-0.2mm的装配间隙，方便安装时顺利穿入，同时不会因为间隙过大导致装配后出现晃动；C形构件的整体宽度，也就是垂直于孔轴线方向的尺寸，需要保证孔壁到外侧立面的厚度不小于孔径的1/2，避免孔壁过薄受挤压时出现开裂；整体的高度尺寸则由上下孔的中心距加上上下两端的壁厚确定，上下端的壁厚通常和立壁厚度保持一致，保证整体结构的刚度均匀。在安装边界方面，这类C形构件通常采用两种安装方式，一种是通过上下孔穿装螺栓固定在基座上，这时候需要预留螺栓头和螺母的安装空间，保证扳手有足够的操作空间；另一种是将C形的背面作为安装基准面，靠螺钉锁紧在安装面上，这时候背面的平面度需要控制在合理范围内，避免安装后构件出现倾斜，导致孔位错位。

从绘图练习的角度来说，这个等轴测图形能够覆盖工程制图入门阶段的多个核心知识点：首先是等轴测平面的切换，绘制上下两个圆孔的等轴测椭圆时，需要切换到对应的等轴测平面，掌握不同平面下椭圆的绘制方法；其次是可见轮廓线的判断，C形结构中间的镂空部分会产生多条不可见轮廓，初学者在练习时需要准确判断哪些线条是可见的，哪些需要省略或者用虚线表达，建立清晰的空间遮挡概念；另外还有对称结构的绘图技巧，这个构件沿孔的轴线所在的中心平面对称，绘图时可以先绘制一半的结构，再通过镜像的方式完成另一半，提高绘图效率，这也是实际工程绘图中常用的技巧。很多初学者在绘制这类构件时容易出现的问题是上下两个椭圆的方向不一致，导致看起来两个孔不同轴，或者是C形立壁的线条不平行，让整体结构看起来有扭曲感，这些问题都需要通过反复练习这类基础构件来纠正，建立准确的等轴测绘图肌肉记忆。

在实际的工业应用中，这类构型的零件通常会选用Q235钢或者铝合金作为加工材料，如果是用于工装夹具的定位块，会采用45号钢经过调质处理提高表面硬度，增加耐磨性能；如果是用于轻量化的设备导向件，则会选用6061铝合金做阳极氧化处理，在减轻重量的同时提高表面的抗腐蚀能力。不管是作为教学练习的制图素材，还是作为实际设备中的结构零件，这类C形双孔结构都具备很强的典型性，能够帮助从业者建立从二维投影到三维实体的空间思维转换能力，也能在实际结构设计中作为基础构型，根据具体的使用需求调整尺寸参数，快速适配不同的安装场景。
