带安装底座铰接式支撑连接座结构设计

这类带铰接孔的L型支撑连接座，在轻工自动化输送线、小型工装夹具定位单元、低压配电设备内部构件支撑场景中应用十分普遍，很多一线结构设计人员在做小型设备的活动端支撑时，经常会用到这类结构件。从实际使用场景来看，这类构件主要承担两个方向的载荷：一是垂直于安装底座平面的竖向静载荷，用来承托上方铰接的摆臂、连杆类活动构件的自重，二是铰接孔传递的周期性摆动力矩，比如小型料仓挡料板的摆动支撑、检测工位摆臂的回转支点，都会用到这类结构。

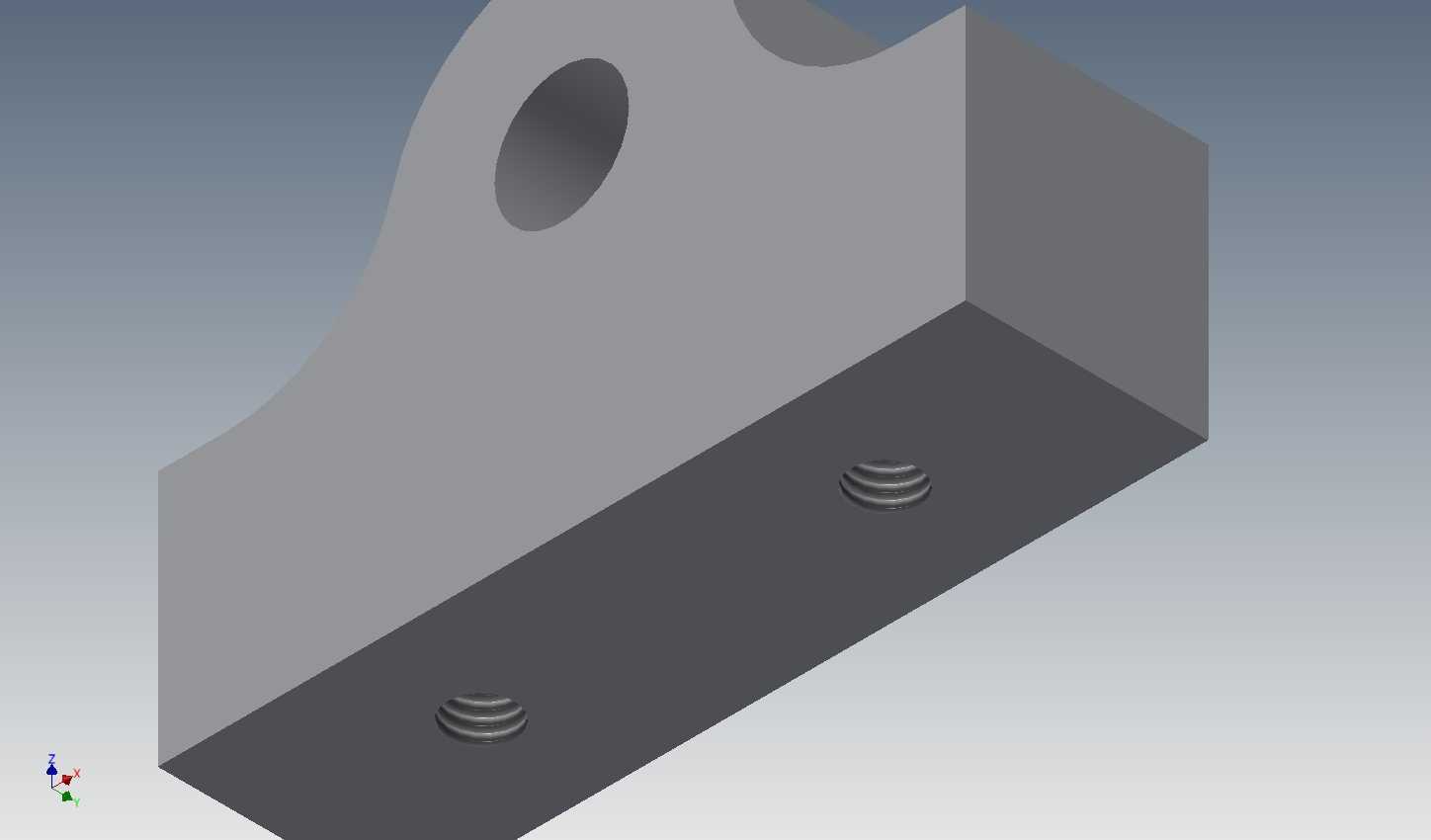

设计这类构件的时候，首先要明确安装边界条件：底座部分的两个沉头安装孔，孔距需要匹配常用的工业铝型材槽距或者钢板安装孔位，沉头深度要适配对应规格的内六角圆柱头螺钉，保证螺钉安装后头部不突出底座平面，避免和上方摆动构件产生运动干涉。立板部分的铰接孔，孔的轴线需要和底座安装平面保持严格的平行度公差，否则铰接轴穿入后会出现卡滞，长期摆动运行会出现轴孔偏磨，缩短构件的使用寿命。立板和底座衔接的过渡圆弧，不是随意设计的装饰结构，而是应力释放结构，在构件承受冲击载荷的时候，直角衔接位置会出现明显的应力集中，长期交变载荷作用下容易从转角位置开裂，设置合理的R角过渡，可以把集中应力分散到更大的区域，提升构件的抗疲劳性能。

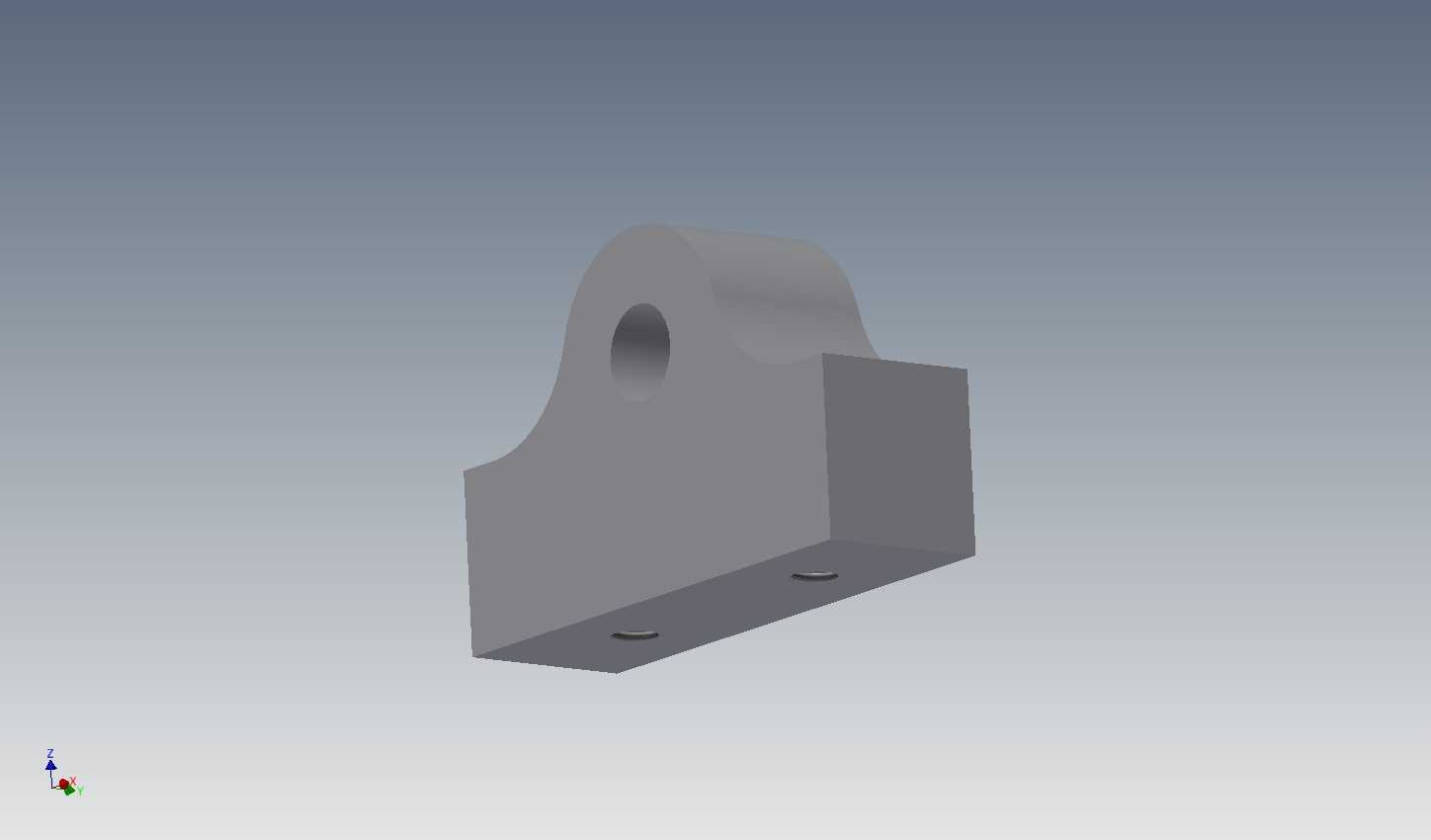

从功能特性来看，这个构件的立板上部做了斜切过渡，一方面是减少不必要的材料冗余，降低构件自重，对于需要随动摆动的支撑结构来说，降低自身重量就能减少驱动端的负载损耗；另一方面斜切结构可以给铰接的摆臂留出足够的摆动空间，避免摆臂在极限摆角位置和立板发生碰撞。底座部分的厚度设计，需要匹配铰接孔的承载能力，通常底座厚度要略大于铰接孔的壁厚，保证安装螺钉锁紧后底座不会出现翘曲变形，两个安装孔的位置要尽量靠近立板的受力投影区域，让载荷可以直接通过安装螺钉传递到安装基础上，减少底座本身的弯曲力矩。

实际建模过程中，很多新手容易忽略的细节是铰接孔的端面倒角，这个位置如果不做倒角处理，铰接轴穿入的时候很容易刮伤轴的表面，而且装配时很难对准孔位，合理的C1或者C1.5倒角，既可以引导铰接轴顺利装配，也能去除孔口的加工毛刺，避免运行过程中毛刺脱落进入铰接配合面造成磨损。另外底座的安装沉孔，底部需要保证平整，否则螺钉锁紧的时候会出现螺钉偏斜，导致安装后构件的位置精度出现偏差，长期运行还会出现螺钉松动的问题。

从安装适配性来看，这类支撑座可以直接安装在型材机架的表面，也可以通过转接板安装在设备的钣金封板内部，因为整体结构没有复杂的曲面，不管是采用机加工方式制作单件，还是开模做注塑、压铸批量件，都有很好的工艺性。如果是用于有耐腐蚀要求的场景，只需要在建模完成后调整对应材质的参数，不需要对结构做大幅修改，就可以适配铝合金、不锈钢、工程塑料等不同的加工材质。在做运动仿真的时候，需要重点验证铰接孔和摆臂的配合间隙，以及摆臂摆动到上下极限位置时，和底座、立板之间的安全间隙，通常要预留至少2mm的安全距离，避免加工误差导致运动干涉。
