车辆气动空气制动系统结构原理展示模型

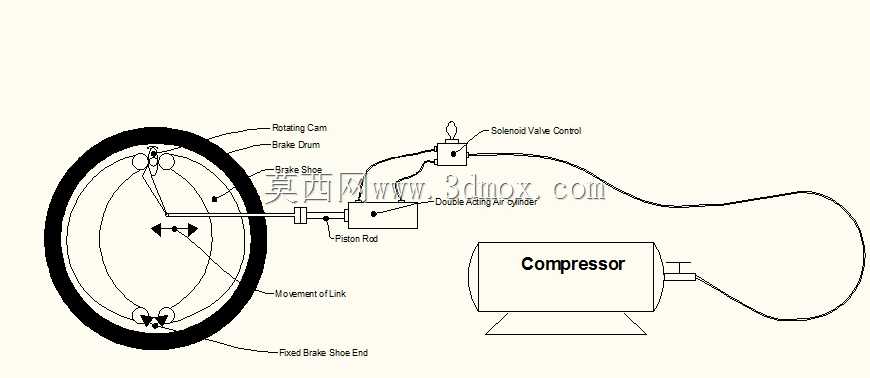

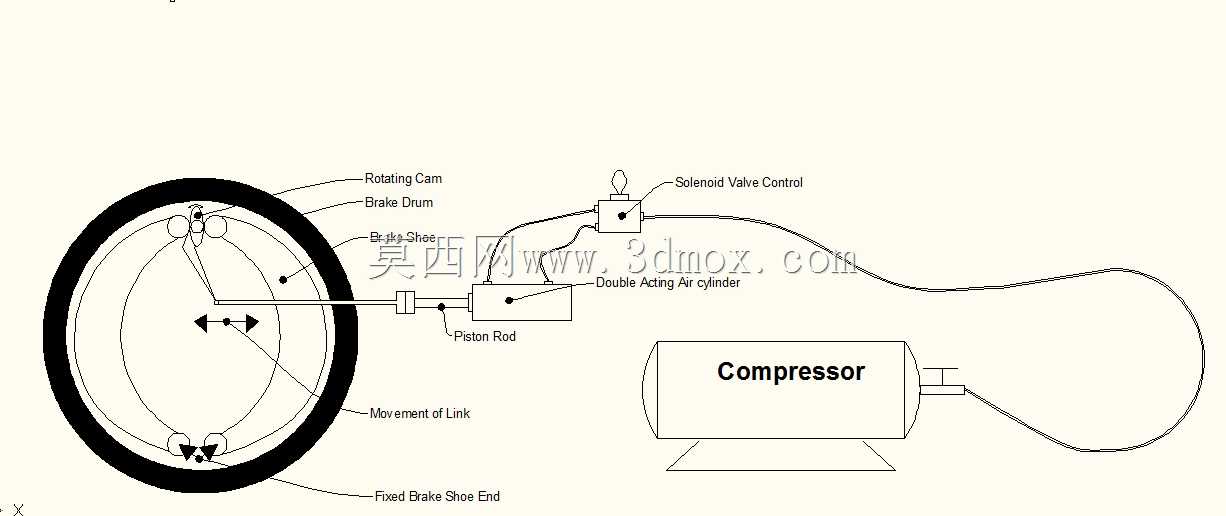

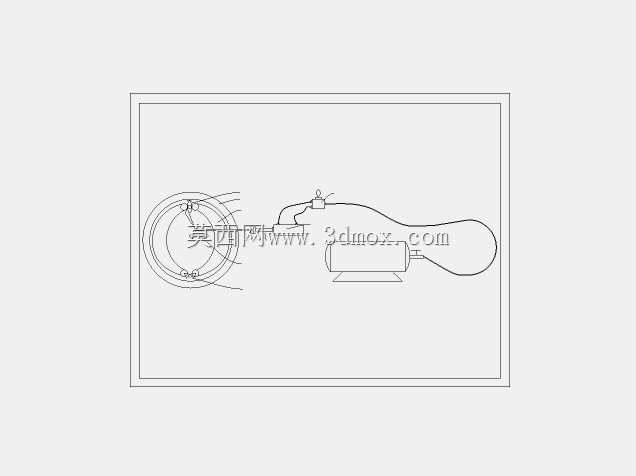

　　这套气动空气制动系统的三维结构，核心面向商用车辆、轨道车辆以及部分重型工业移动设备的制动场景设计，区别于液压制动的传动介质特性，气压传动的介质取之不尽无需额外回收管路，在长轴距、多轴组的重载设备上能大幅降低管路布设成本与介质泄漏带来的制动失效风险。整套系统的动力源为空气压缩机单元，建模时还原了压缩机的安装支座结构、出气接口的位置公差，实际选型中该部件需要匹配整车的用气冗余量，除制动回路供气外还可兼顾喇叭、气动门等其他车载气动部件的用气需求，安装时需预留减震垫的安装空间，与车架纵梁的连接孔位需满足径向跳动公差要求，避免车辆运行过程中震动导致的连接螺栓疲劳断裂。

　　从压缩机输出的压缩空气经管路输送至电磁阀控制单元，该单元是整套制动系统的指令执行核心，建模时还原了电磁阀的气路通断结构、接线端子的安装方位，实际应用中该部件接收驾驶端的制动踏板电信号，快速切换气路的通断状态，控制双作用气缸的活塞杆伸缩动作，安装时需预留接线与气路接头的操作空间，周边30mm范围内不得布置其他干涉部件，方便后期维护时的接头拆装。双作用气缸的输出端连接制动鼓内部的连杆传动机构，建模时完整还原了连杆的运动轨迹、旋转凸轮的轮廓曲面，制动鼓作为车轮端的制动执行部件，其内壁的摩擦面圆度公差直接影响制动时的平顺性，旋转凸轮在活塞杆的推动下转动，撑开两侧的制动蹄片压靠在制动鼓内壁上，通过摩擦力实现车轮的减速动作，连杆机构的铰接点位置经过反复校核，确保制动蹄片的张开行程在气缸的有效输出行程范围内，避免出现制动行程不足导致的制动疲软问题。

　　整套模型的管路走向完全按照实车的布设逻辑搭建，硬管部分的弯曲半径满足气动管路的最小弯曲半径要求，软管部分预留了足够的伸缩余量，适配车架与车桥之间的相对跳动位移，避免车辆行驶过程中管路被拉扯断裂。车轮端的制动鼓与轮毂的连接法兰尺寸匹配常规重载车轮的安装规格，安装边界上制动鼓的外圆与轮辋内侧的间隙不小于15mm，防止车辆运行过程中轮辋与制动部件发生剐蹭。在设计思路上，整套系统优先考虑制动动作的响应速度与可靠性，所有气路部件的通径经过流量匹配计算，确保从电磁阀接收到信号到制动蹄片完全压靠制动鼓的响应时间满足相关安全标准要求，连杆机构的传动比经过优化，在气缸输出推力不变的情况下，能给制动蹄片提供足够的压紧力，保证制动效能的稳定。

　　模型中还还原了各部件的运动副约束关系，可直接用于制动动作的原理演示，帮助设计人员校核各运动部件的干涉情况，也可作为职业院校汽修、机制专业的教学演示模型，直观展示气动制动系统的完整工作逻辑。在实际装车匹配时，压缩机的安装位置需考虑散热条件，避免靠近发动机排气侧的高温区域，防止压缩空气温度过高导致管路密封件过早老化，电磁阀的安装位置需高于车架积水点，避免冬季管路内的冷凝水结冰卡滞阀芯，制动鼓的散热筋结构在建模时也做了还原，长下坡制动工况下能快速导出摩擦产生的热量，降低制动热衰退的风险。
