鼓式液压制动轮缸刹车块结构设计

项目分类:制动器 发布时间:2024-12-23 ID:866605
  • 鼓式液压制动轮缸刹车块结构设计
  • 鼓式液压制动轮缸刹车块结构设计
  • 鼓式液压制动轮缸刹车块结构设计

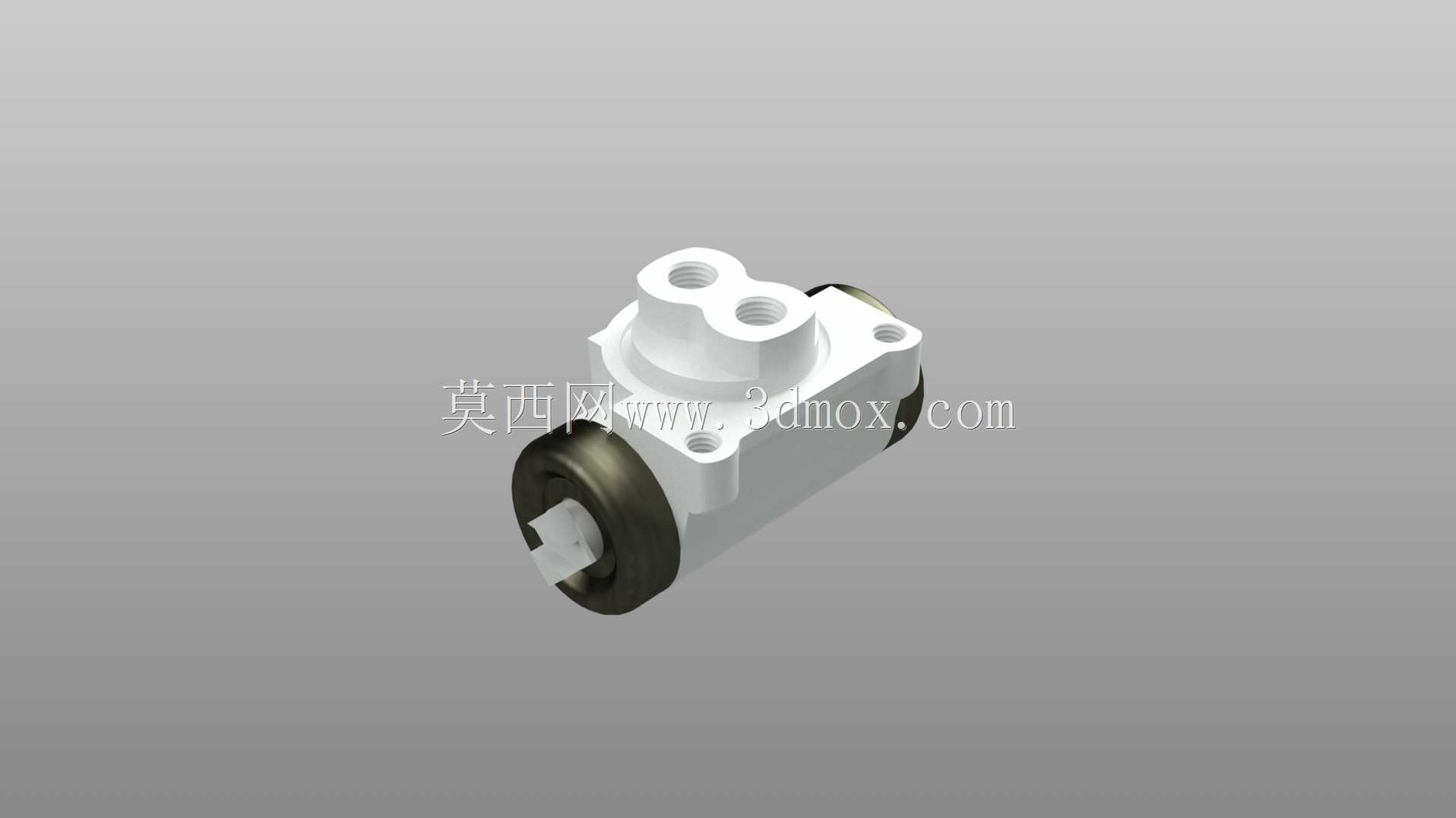

  主体壳体采用铸铝合金材质,在保证结构强度的前提下有效降低了非簧载质量,两侧的橡胶防尘套采用过盈配合压装在壳体的定位槽内,能够阻挡制动过程中产生的磨屑、路面泥水进入轮缸内部,避免活塞卡滞、密封圈磨损导致的制动液泄漏问题。前端伸出的摩擦片定位销采用淬火合金钢材质,表面硬度达到HRC55-60,和摩擦块背面的定位槽间隙配合,既可以限制摩擦块的周向转动,又能预留摩擦片磨损后的轴向补偿空间,避免制动拖滞。从安装边界来看,这款刹车块适配的制动鼓内径为220mm,轮缸安装孔中心距为51mm,整体轴向长度为78mm,安装时需要保证两个安装端面和轮缸活塞端面的平行度不大于0.03mm,否则会导致摩擦片偏磨,缩短摩擦片使用寿命30%以上。在商用车、乘用车的鼓式制动系统中,制动轮缸配套的刹车块是直接将液压力转化为制动力矩的核心执行部件,日常工况下需要承受高频次的摩擦热负荷、交变挤压应力,同时要适配制动鼓的内圆轮廓,保证制动过程的平顺性与制动力输出的线性度。这款刹车块的结构设计完全围绕鼓式制动的实际工况展开,主体采用分体式组合结构,上部的双安装凸台预留了标准内螺纹孔,用于和制动轮缸的活塞端面刚性连接,安装时两个螺纹孔的同轴度公差控制在0.02mm以内,避免制动过程中活塞偏磨导致的制动力分配不均。

  设计过程中特意将壳体的进油侧设置了圆弧过渡结构,避免制动液在高压输送过程中产生紊流,保证制动响应速度控制在0.15s以内,满足乘用车紧急制动的响应要求。两侧的橡胶防尘套采用耐低温丁腈橡胶材质,能够在-40℃到120℃的环境温度范围内保持弹性,不会因为低温硬化失去密封效果,也不会因为制动产生的高温出现老化开裂。在实际装车场景中,这款刹车块主要匹配微面、轻型载货汽车的后轮鼓式制动系统,额定工作液压力为8MPa,最大可承受12MPa的瞬时峰值压力,对应的单轮制动力矩可以达到1800N·m,能够满足总质量3.5吨以下轻型车辆的制动需求。

  摩擦块的安装面预留了0.5mm的调整间隙,装配时可以通过调整垫片厚度来保证摩擦片和制动鼓之间的初始间隙在0.2-0.4mm之间,间隙过大会导致制动踏板行程过长,间隙过小则会出现行驶过程中制动拖滞、油耗升高、摩擦片异常磨损的问题。结构设计上还在壳体中部设置了加强筋结构,从安装凸台一直延伸到活塞配合面,能够在高压制动液的作用下避免壳体出现形变,保证活塞运动的直线度,延长轮缸密封圈的使用寿命。前端的摩擦片定位销端部做了倒角处理,方便维修更换摩擦片时快速对位,不需要额外的专用工具就可以完成摩擦片的拆装作业,降低售后维修的时间成本。

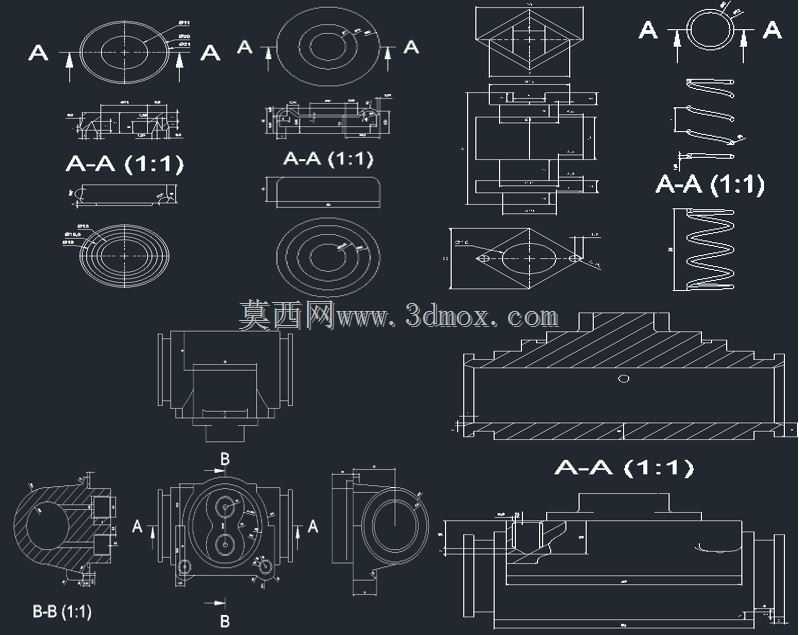

  在制动过程中,轮缸活塞在制动液压力的推动下向两侧伸出,带动刹车块整体向外移动,使摩擦片紧紧压在制动鼓的内圆柱面上,通过摩擦力将车轮的转动动能转化为热能散发到空气中,实现车辆的减速或者停车。这款刹车块的排气螺钉设置在壳体的最高位置,装配完成后可以通过排气螺钉排出制动管路中的空气,避免空气可压缩性导致的制动踏板发软、制动力不足的问题,排气螺钉的密封锥面采用120°锥角设计,和壳体上的锥面配合能够实现高压下的可靠密封,不会出现制动液渗漏的问题。从三维建模的角度来看,建模过程中需要重点保证安装螺纹孔的位置度、活塞配合面的圆柱度、防尘套安装槽的尺寸公差,这些尺寸直接影响产品的装配性能和使用寿命,建模时所有配合面的公差都需要按照IT7级精度设置,非配合面的公差可以放宽到IT10级,在保证加工可行性的前提下控制生产成本。
