FRC赛事用便携式气动系统原型测试台

　　这套气动测试台主要面向FRC机器人赛事的气动系统原型开发场景，在赛季备赛阶段，队员可以依托这套台架快速完成气动回路的原理验证、元件选型匹配与动作逻辑调试，不用直接在机器人本体上反复拆装管路，能大幅压缩赛前调试的迭代周期，也能避免在紧凑的机器人结构空间内排查气路故障的麻烦。台架整体采用3mm厚板材激光切割拼接成型，所有安装孔位都做了适配标准气动元件的间距设计，整体外廓尺寸控制在可单手拎取的范围内，能够直接放入赛事常用的器材收纳箱，随队携带到训练场地、预选赛现场做临时的气路测试与故障复现。台架最多可同时挂载三路独立的气缸控制回路，每一路气缸都配置独立的手动驱动开关，调试时可以单独触发单缸动作，也可以组合触发多缸联动，验证不同动作时序下的气压波动情况。气源部分默认适配12V规格的FRC赛事专用电池供电，也可以根据测试场景的供电条件，快速改接其他规格的直流电源，不需要额外改动主回路接线。主电源开关采用赛事通用的标准接插件，插拔即可完成电源通断，台架内置电压表，能够实时显示当前供电电压，避免因电压不足导致压缩机工作异常的问题。

　　台架设置了独立的压缩机手动控制开关，压缩机输出端配置泄压阀与放气阀，压缩空气经阀件后流入储气罐储存，气路中设置了调压阀用于调节输出工作压力，同时配置两块压力表，分别显示储气罐内的存储压力与输出端的工作压力，调试人员可以直观读取两个压力值，判断气路是否存在泄漏、调压是否到位。气路分配采用带单螺线管控制的3端口歧管，每个螺线管对应一路气缸的控制气路，接线部分采用小型配电板做集中转接，所有接线端子都做了标识，调试时如果需要更换控制逻辑，不用重新梳理整束线缆，直接在配电板上调整接线即可，也可以根据手头的物料情况，用杠杆螺母等等效连接件替换配电板上的接线端子，不影响整体气路功能。

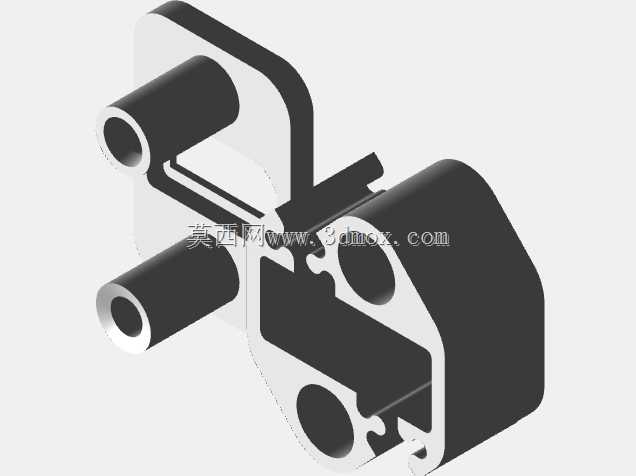

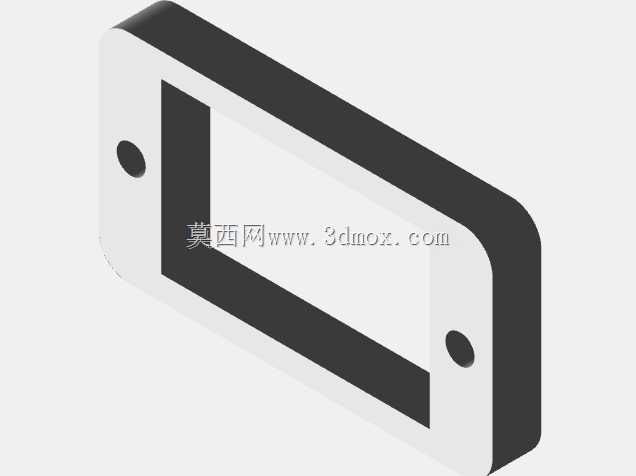

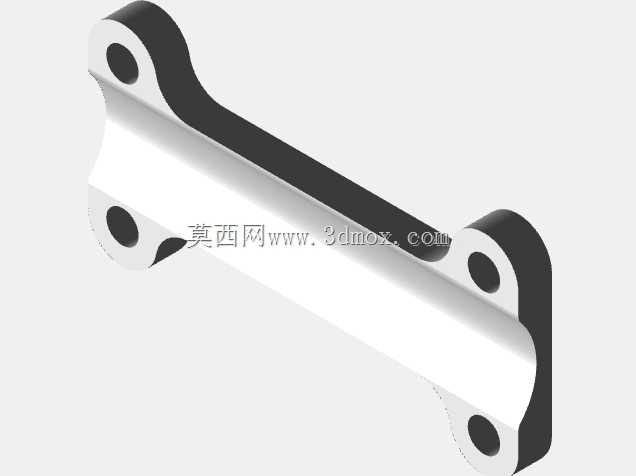

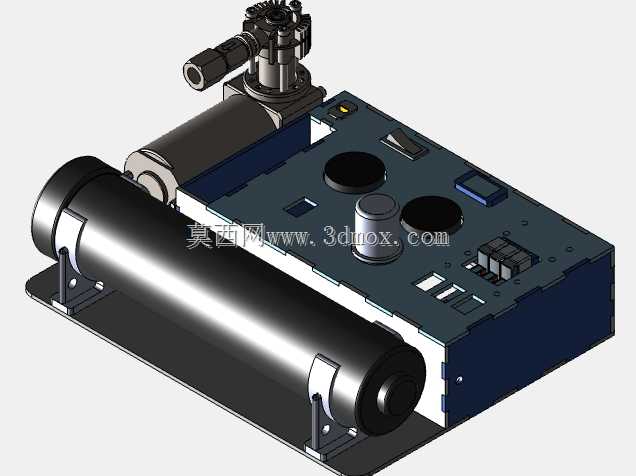

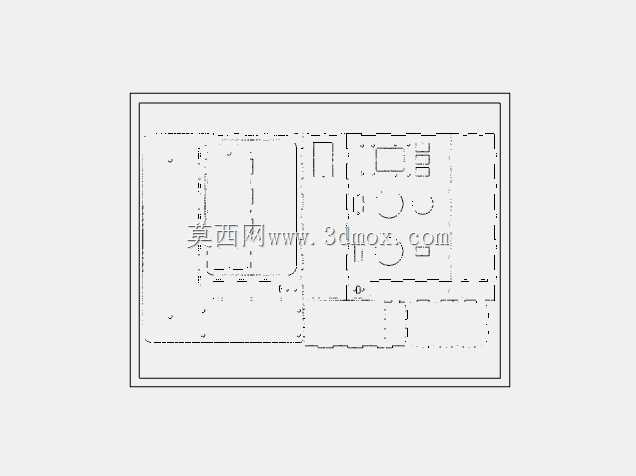

　　台架预留了三个可直接3D打印制作的结构件安装位，分别是XT30接插件外壳、FTC电源开关固定母端、内置电压表的上盖，歧管底部预留了配电板的安装孔位，不需要额外加工螺母，直接用自攻螺丝即可完成配电板的固定，现场改装时如果没有3D打印条件，也可以用亚克力板、薄铝板切割替代这些结构件。配套的三维模型里完整还原了所有组件的装配关系，在制作实体台架之前，可以直接在模型里检查管路走向、元件干涉情况，提前调整安装位置，避免实物装配时出现元件碰撞、管路弯折角度过大影响气流通畅的问题；配套的激光切割文件直接对应3mm板材的加工参数，导入激光切割机即可直接加工出所有结构板材，不需要重新绘制切割路径。

　　台架的硬件配置全部采用FRC赛事规则允许的标准气动配件与紧固件，包括气动接头、PU气管、XT30接插件安装支架、电压表固定座、歧管安装座、压缩机与储气罐的固定夹片、接线端子、铲形端子等，所有安装孔位的间距都符合赛事常用元件的安装标准，不需要二次打孔扩孔，拿到加工好的板材后，按照装配关系即可快速组装完成。日常训练中，这套台架也可以作为新队员的气动系统教学用具，新队员可以在台架上练习管路连接、调压阀调节、电磁阀接线等基础操作，熟悉气动系统的工作原理，避免直接在参赛机器人上操作造成元件损坏。在赛场临时调整气动方案时，也可以先在台架上验证新的回路逻辑，确认压力稳定、动作正常后再改装到机器人上，减少赛场调试的时间消耗，避免因临时改线出现气路接反、接线错误等问题影响比赛进程。台架的储气罐安装位做了绑带固定结构，运输过程中可以将储气罐牢牢固定在台架上，避免颠簸导致管路接头松动；所有气路接头都采用快插结构，调试时如果需要更换不同缸径的气缸，直接插拔气管即可完成更换，不需要借助额外工具。
