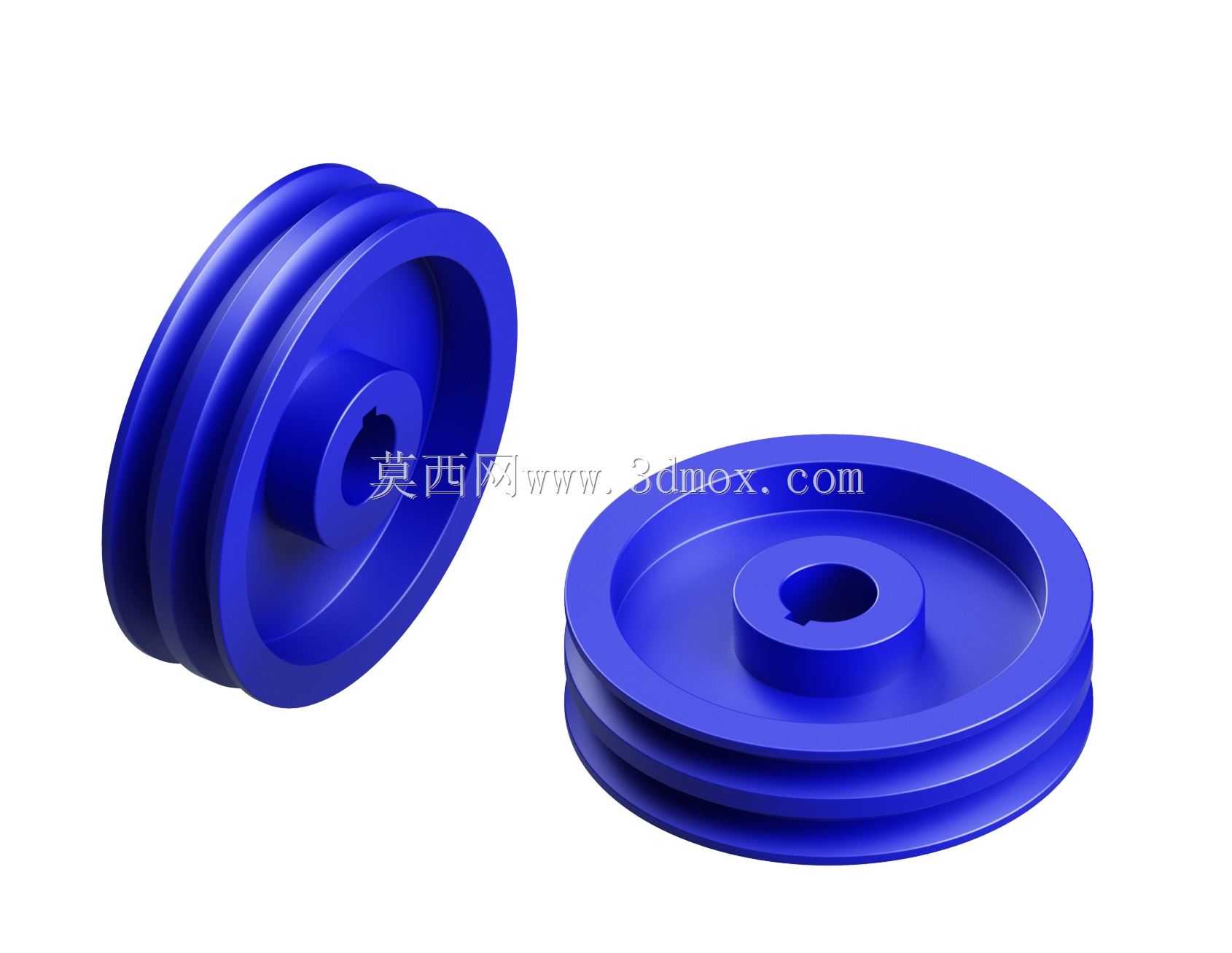

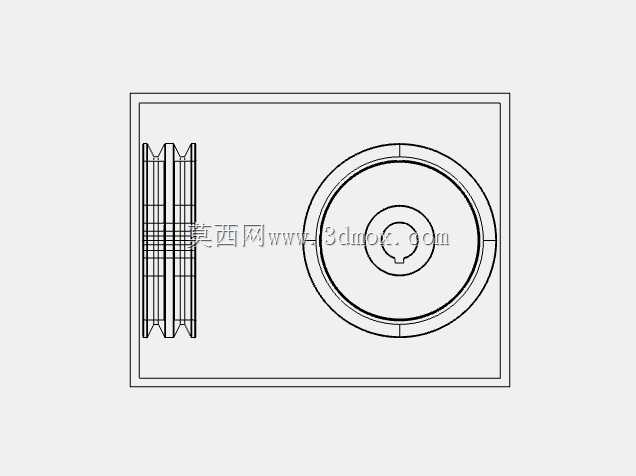

双槽V型带传动滑轮结构设计

这类双槽V型带轮是工业传动系统里应用极广的基础部件，日常在中小型机床的主轴传动、农用机械的动力传递、轻工输送线的驱动端、小型风机与水泵的动力接驳场景里都能见到它的身影，核心作用是通过V带与轮槽的楔面摩擦，将电机输出的扭矩平稳传递到从动端，相比平带传动能提供更大的摩擦力，同等张紧力下传动效率更高，打滑率更低，适合中心距不大的中低速动力传递场景。

从结构设计逻辑来看，这个带轮采用双槽布局，能够同时适配两根同规格V带的传动需求，相比单槽轮能传递更大的额定扭矩，适合负载波动稍大的工况，双槽的对称设计也能抵消单根皮带传动带来的侧向力，降低支撑轴的径向偏载，延长轴承的使用寿命。轮体中心采用带键槽的通孔设计，键槽的尺寸匹配对应轴径的普通平键公差，安装时可以通过平键实现周向固定，传递扭矩的同时避免轮体与轴之间出现相对转动，轮毂部分做了加厚处理，对应键槽位置的壁厚满足抗挤压强度要求，避免长期负载下键槽位置出现开裂变形。

轮槽的型面设计严格匹配V带的楔角，槽面的粗糙度控制在合理区间，既不会因为过于粗糙加速皮带磨损，也不会因为过于光滑降低摩擦系数导致打滑，槽与槽之间的挡边高度足够，能够防止皮带运转过程中出现脱槽故障，轮缘外侧做了微小的倒角处理，避免装配皮带时刮伤带体的帘布层。轮辐部分采用实心辐板结构，相比轮辐式结构加工难度更低，整体刚性更好，适合中小直径的带轮设计，运转过程中的动平衡更容易控制，高速转动时的风阻噪音也更小。

从安装边界来看，这类带轮的轴向定位通常依靠轴肩与轴端挡圈配合，安装时需要保证带轮的端面与轴的中心线垂直度控制在允许公差范围内，避免皮带运转时出现偏磨，两根带轮的安装中心距需要匹配对应V带的公称长度，张紧度调整到按压皮带中段下沉量为中心距的2%左右为宜，过紧会加剧轴承受力与皮带磨损，过松则容易出现打滑丢转。双槽的设计也给后期维护留了余量，单根皮带出现磨损松弛时可以同步更换两根皮带，避免新旧皮带混用导致的受力不均问题。

在实际选型适配时，需要根据传递的额定功率、电机转速、传动比来确定带轮的基准直径，过小的基准直径会导致皮带弯曲应力过大，缩短皮带使用寿命，过大则会导致整体结构尺寸冗余，增加制造成本。这个带轮的中心孔尺寸、键槽宽度、轮毂长度、轮槽间距都遵循通用传动件的设计规范，可以直接适配标准系列的V带与对应直径的传动轴，不需要额外做定制化修改，能够直接用于常规传动系统的改装、备件替换或者新设备的结构设计中。轮体的材质通常选用铸铁或者工程塑料，铸铁材质的带轮耐磨性更好，适合重载连续运转的工业场景，工程塑料材质的带轮自重更轻，噪音更低，适合小型家电、办公设备这类轻载传动场景。
