FTC机器人竞赛专用多电池集成充电站

在FIRST技术挑战赛的备赛与赛场实操场景中，参赛团队往往需要同时管理多块机器人动力电池、多个驱动集线器的供电与收纳，零散的充电器、外露的接线不仅会占用备赛台有限的操作空间，赛前赛后的电池清点、充电状态排查也会耗费团队大量准备时间，甚至出现接线错接、电池遗漏充电影响上场比赛的问题，这套集成式充电站正是针对这类竞赛场景的实际痛点开发的专用工装设备。

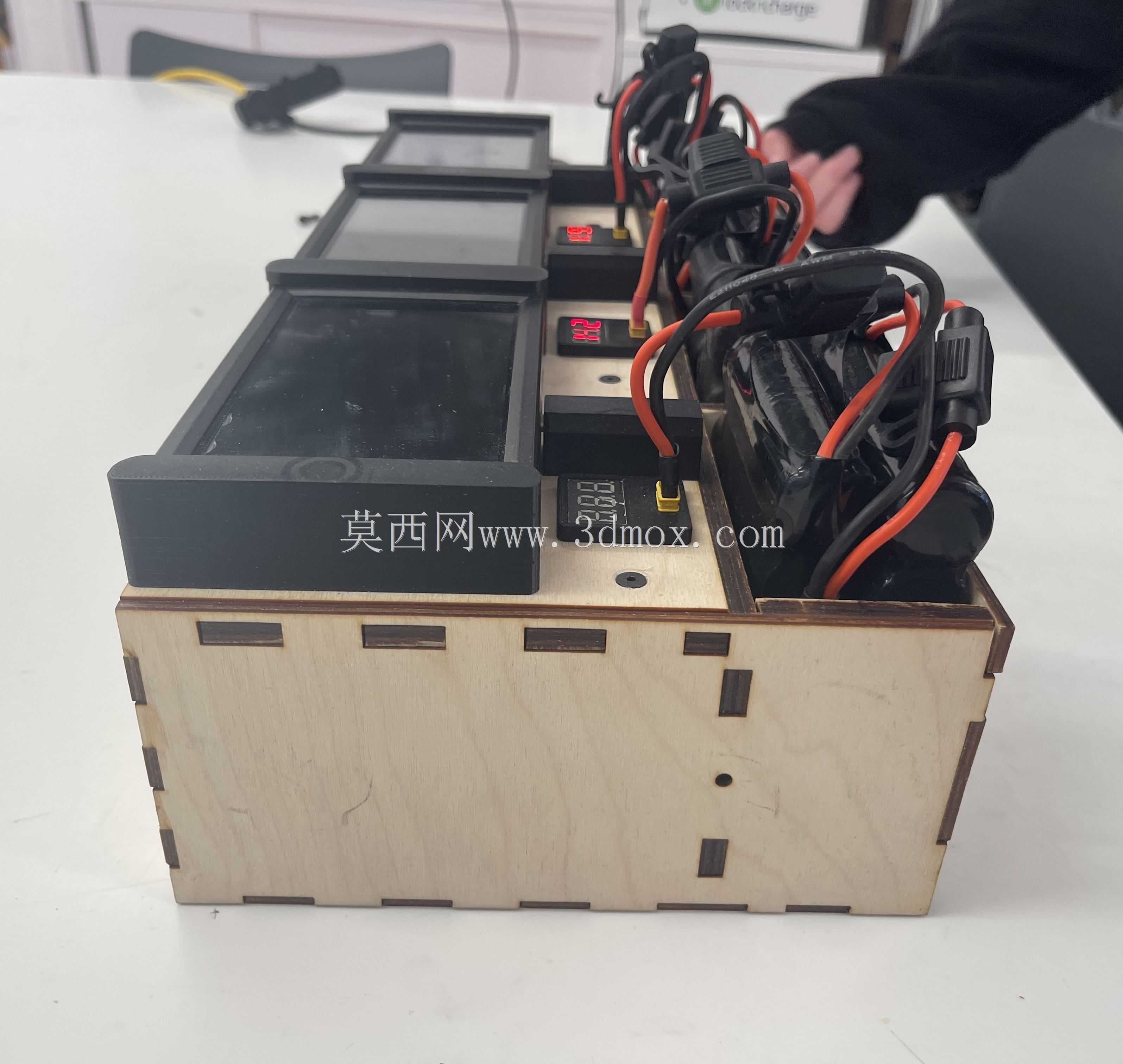

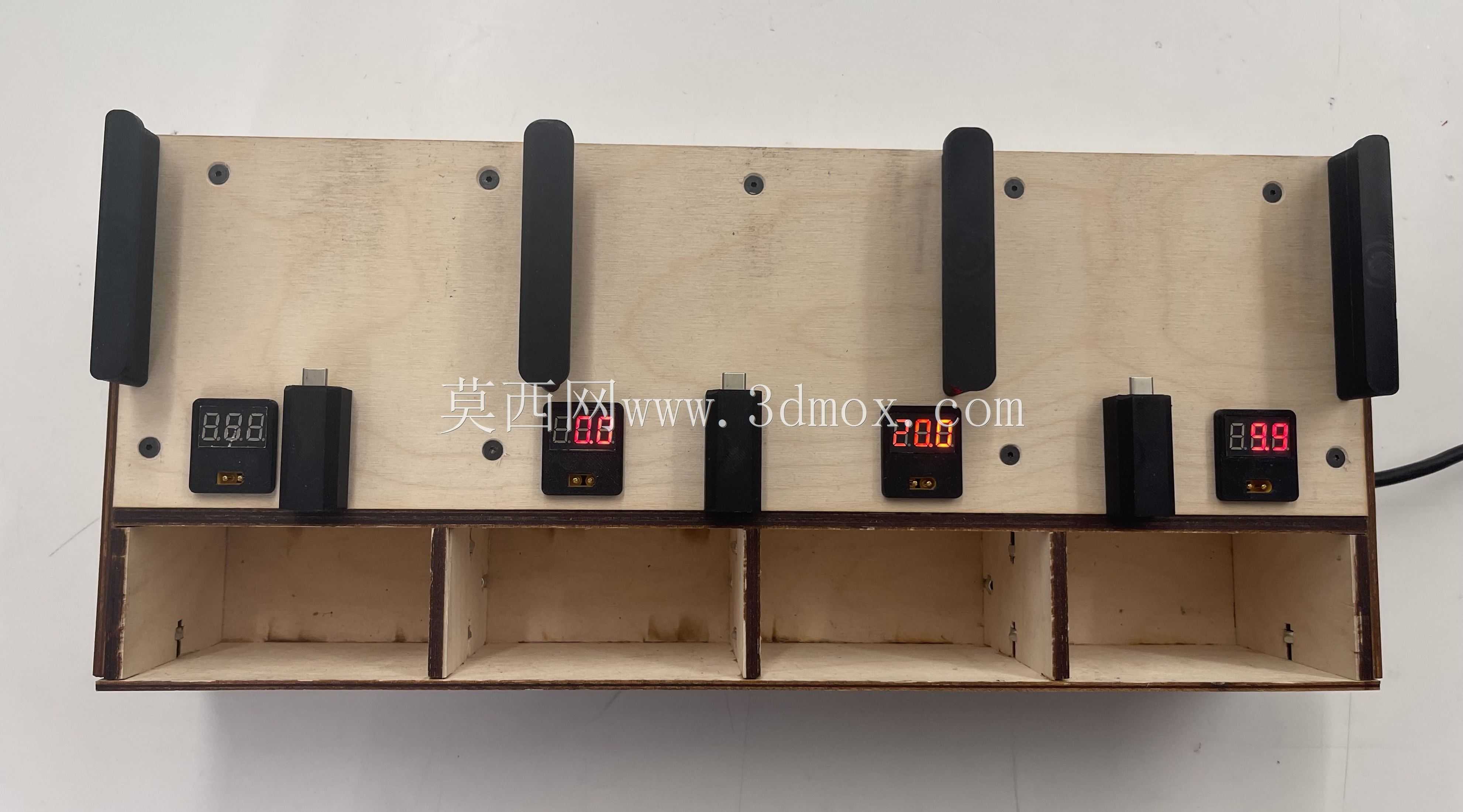

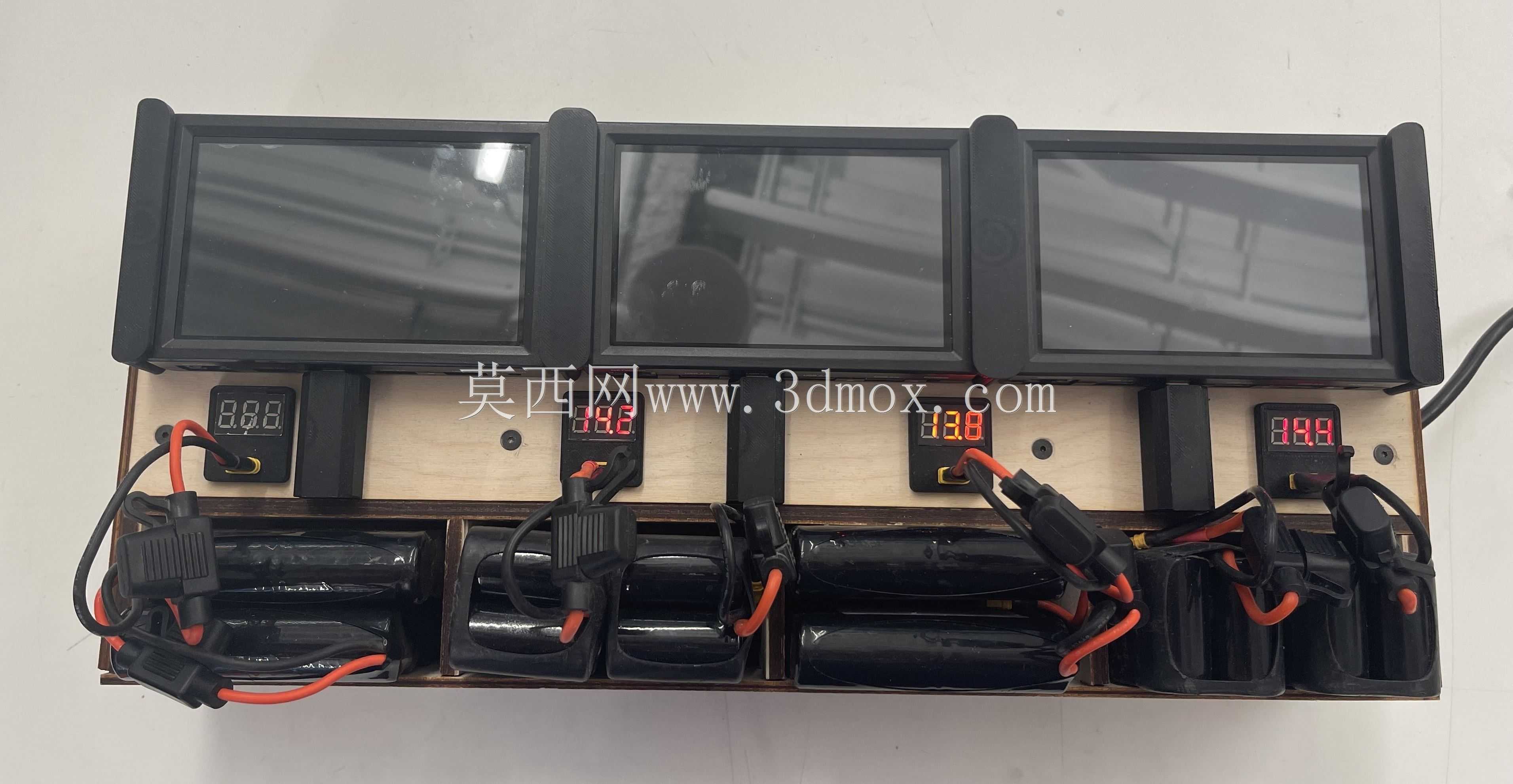

设备核心功能是实现三个REV驱动器集线器与八块竞赛专用电池的集中收纳与同步充电，内部集成四路独立电池充电模块与一块电源分配板，顶部预留数字电压读数窗口，可直接观测每路充电回路的电压状态，无需额外外接万用表逐块检测电池电压，备赛时可一次性完成整组参赛电池的充电作业，上场前只需从对应槽位取出满电电池即可快速完成机器人动力更换，大幅压缩赛前准备的冗余流程。

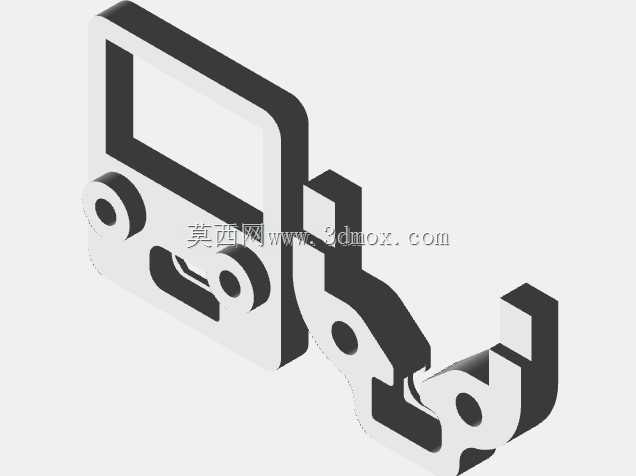

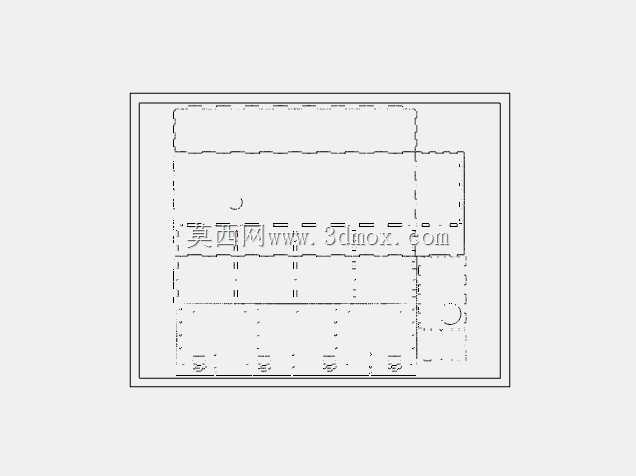

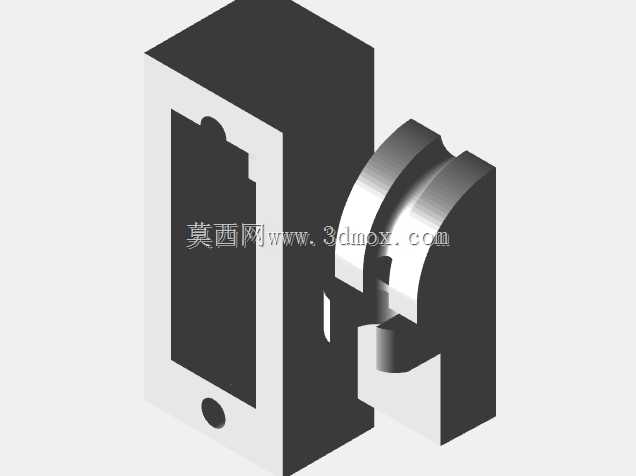

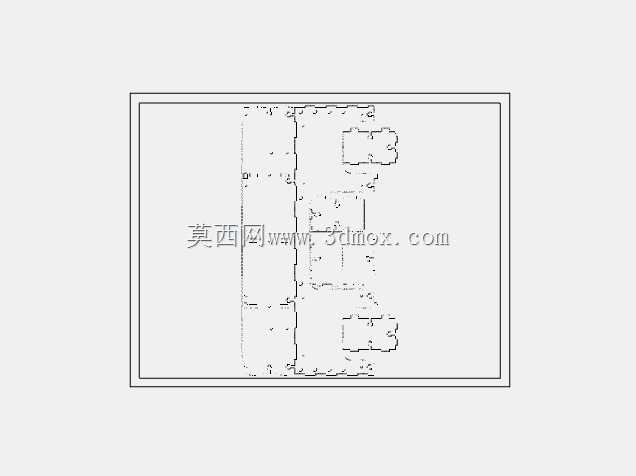

主体结构采用激光切割木材加工成型，板材选用3毫米与6毫米两种厚度规格，不同厚度板材分别对应承力结构与安装面板的受力需求，拼接处采用标准榫卯插合结构，配合标准Tetrix #6-32螺丝完成整体锁紧，装配时驱动轮毂下方位置推荐使用锁紧螺母替代Keps螺母，对应位置的螺钉选用埋头螺钉，避免螺钉头部凸起干涉电池与集线器的插拔操作。外露的USB-C充电电缆固定座、电压表外壳以及驱动器集线器的位置导向件均采用3D打印工艺制作，这类异形结构无需额外开模，可根据实际装配公差快速调整尺寸，保证各部件安装后无卡滞、插拔顺畅。

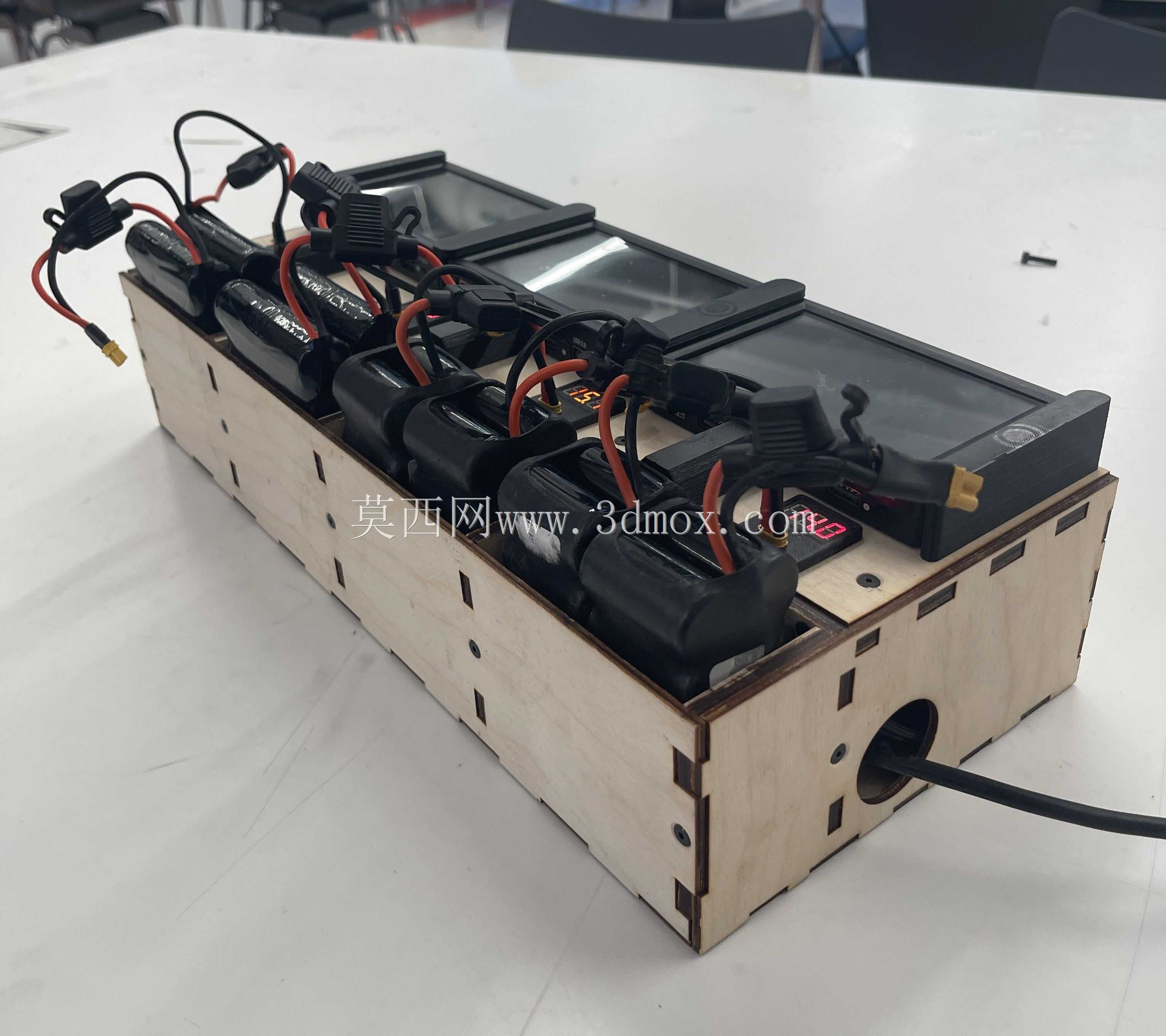

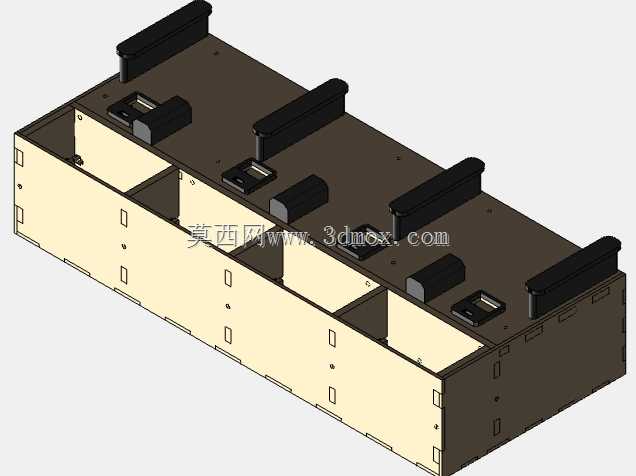

结构设计阶段充分考虑了赛场使用的安装边界，整体外形为长方体槽式布局，电池槽位沿长度方向依次排布，每个槽位预留XT30连接器的走线空间，接线全部隐藏在木质壳体内部，仅在壳体侧面预留总电源进线孔，避免多根充电线外露缠绕。顶部的透明盖板可在充电过程中遮挡灰尘，同时不遮挡电压表的读数视线，每个电池槽位对应独立的充电回路，互不干扰，即使单路充电模块出现故障也不会影响其他回路的正常充电作业。对于有定制化需求的使用场景，整套结构的拆分零件可根据实际使用的电池数量、集线器型号、电压表规格、电源板参数调整槽位数量与安装尺寸，适配不同参赛队伍的个性化装备配置需求，无需重新设计整体框架，只需调整对应板材的切割尺寸与3D打印件的安装位即可快速完成改型。

实际使用过程中，这套充电站可直接放置在备赛工作台面上，无需额外固定，总电源接入后即可同时为多块电池充电，集线器放置在对应槽位内也可同步完成供电调试，备赛时所有相关供电配件全部集中在同一台设备内，不会出现配件零散丢失、接线杂乱的问题，赛场转移时只需拔掉总电源线即可整体搬运，无需逐个拆卸充电器与接线，非常适合竞赛场景下的快速转场与集中管理。
