工业用小型物料粉碎腔体结构设计

　　在工业细碎加工场景中，这类小型粉碎结构常被用于实验室小样制备、小批量硬质物料的预破碎环节，区别于大型矿用破碎设备，它的作业对象多为粒径在20mm以内的脆性物料，包括工业陶瓷边角料、中药饮片、小型工程塑料块、硬质合金碎屑等，能将进料粒度控制在适配范围内，出料粒度可通过调整腔体内部动刀与定刀的间隙实现0.5-3mm区间的调节，满足后续研磨、筛分工序的进料要求。从结构设计逻辑来看，整个腔体采用分体式装配思路，底部为一体化铸造成型的安装基座，基座上预留了4组对称分布的M8安装螺纹孔，孔位间距沿长度方向为120mm、宽度方向为80mm，可直接固定在标准型材机架或者实验台台面上，基座底部做了15mm高度的凸台结构，既可以增强基座的刚性，避免高速运转时的共振问题，也能留出排料通道的安装空间，粉碎后的物料可直接从基座下方的出料口落入收集容器，不需要额外增设导流结构。

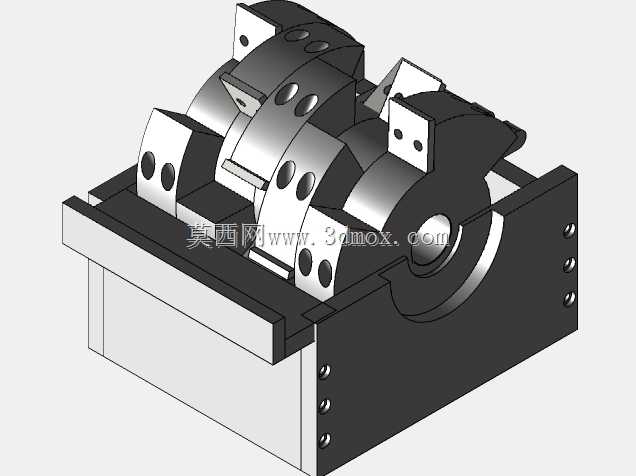

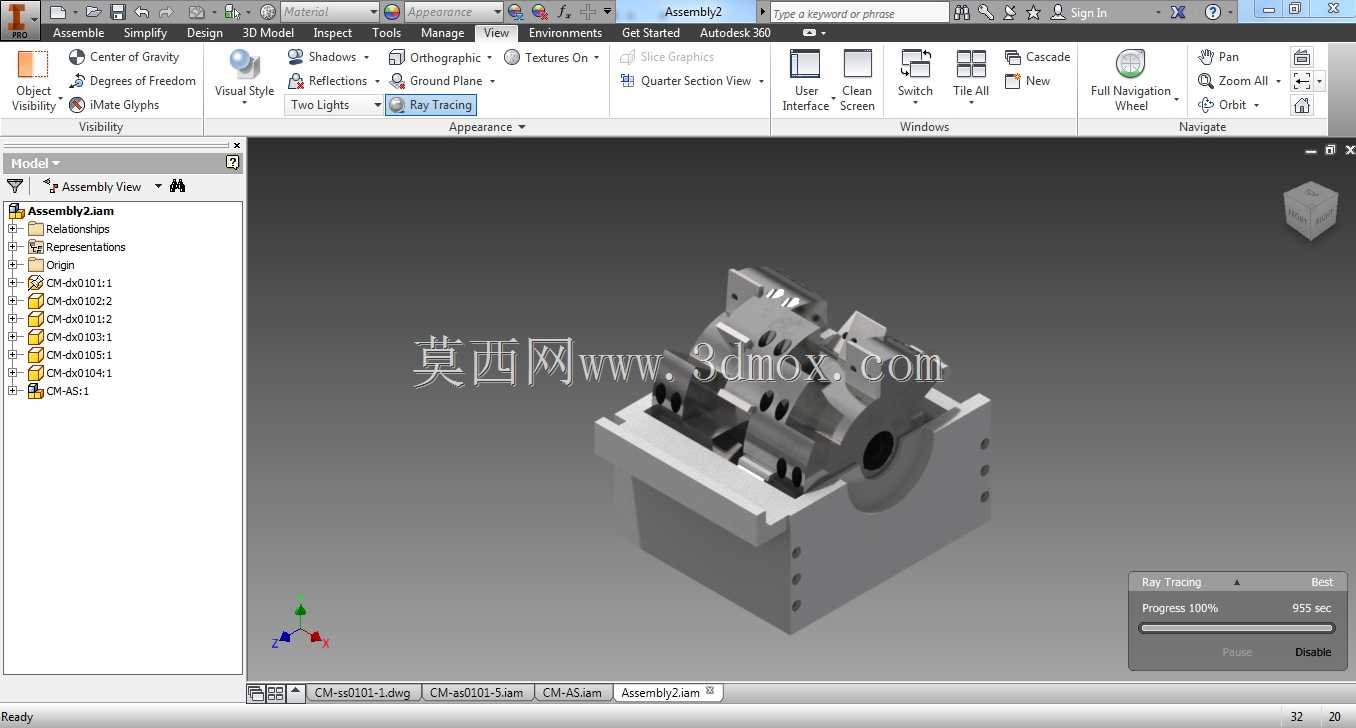

　　腔体上部的核心破碎区采用侧开式检修结构，动刀组通过两端的轴承座固定在腔体侧壁上，轴承座与腔体之间设置了0.2mm厚度的紫铜密封垫片，既能防止粉碎过程中的细粉进入轴承造成磨损，也可以补偿加工过程中产生的形位公差，保证转轴的同轴度控制在0.02mm以内。动刀采用错位排布的方式，每片动刀的切削刃角度设计为15度，在保证切削锋利度的同时，能减少刀片与物料接触时的冲击载荷，降低驱动电机的启动扭矩要求；定刀通过沉头螺栓固定在腔体的进料侧内壁，刀刃与动刀的间隙可通过定刀背后的调整垫片进行微调，调整精度可达0.1mm，适配不同硬度物料的破碎需求。进料口设置在腔体顶部的侧方，做了向内倾斜30度的导流结构，既能引导物料顺利进入切削区，也能防止破碎过程中物料飞溅出来，进料口的尺寸设计为60mm*40mm，刚好适配人工手动投料或者小型振动喂料器的对接要求，不需要额外制作转接法兰。整个腔体的外部轮廓尺寸控制在长180mm、宽140mm、高160mm的范围内，整体重量约12kg，单人即可完成拆装与移位，适合在空间有限的实验室、小型加工车间内布置。

　　在设计过程中，特意将所有的紧固螺栓都设置在腔体的外侧，没有在破碎腔内壁留下突出的螺栓头，避免物料在破碎过程中卡在螺栓缝隙里造成残留，也方便日常的清理与维护；腔体的内壁做了抛光处理，表面粗糙度达到Ra1.6，减少细粉的粘附，换料清理时只需要用压缩空气吹扫即可完成清洁。转轴的一端伸出腔体外部，预留了直径14mm的键槽连接位，可直接匹配功率0.75kW的四级电机，通过联轴器直连驱动，不需要额外设置减速机构，当电机转速达到1400rpm时，设备的处理能力可达每小时15-20kg，完全满足小批量加工的产能需求。

　　考虑到破碎硬质物料时可能产生的卡料问题，在腔体的侧方预留了检修窗口，窗口通过快拆式压板固定，不需要完全拆开腔体就能清理卡在动定刀之间的物料，大幅降低了故障处理的时间成本。整个结构的所有零部件都采用标准化设计，轴承选用标准深沟球轴承，紧固螺栓全部采用国标内六角圆柱头螺栓，易损的动刀和定刀都设计成可单独拆卸更换的结构，不需要更换整个腔体组件，能有效降低后期的使用维护成本。在装配验证阶段，需要先将动刀组做动平衡测试，剩余不平衡量控制在2g·mm以内，避免高速运转时产生过大的振动，再依次安装定刀、密封件、端盖，最后手动盘车确认动刀与定刀、腔体内壁没有干涉后，再进行空载试运转，空载运行30分钟轴承温升不超过40摄氏度即可投入正常使用。
