塑料破碎处理用撕碎机结构设计

　　在塑料回收加工、工业固废预处理的生产场景里，这类撕碎设备是前端处理环节的核心单元，主要针对硬质塑料块、注塑边角料、废弃塑料型材等物料做粗碎加工，把尺寸偏大的塑料原件剪切到符合后续磨粉、造粒工序的进料粒度要求，避免大块物料直接进入细粉碎设备造成卡料、负载过载的问题。从结构布局来看，该设备采用卧式腔体的设计思路，撕碎腔室设置在设备主体中部，动刀组沿主轴方向等距排布，定刀固定在腔体内壁对应位置，通过动刀与定刀的间隙配合实现剪切、撕扯的破碎效果，相比锤式破碎结构，这种刀组布局对韧性塑料的适配性更好，不会出现物料反复弹跳无法有效破碎的情况。

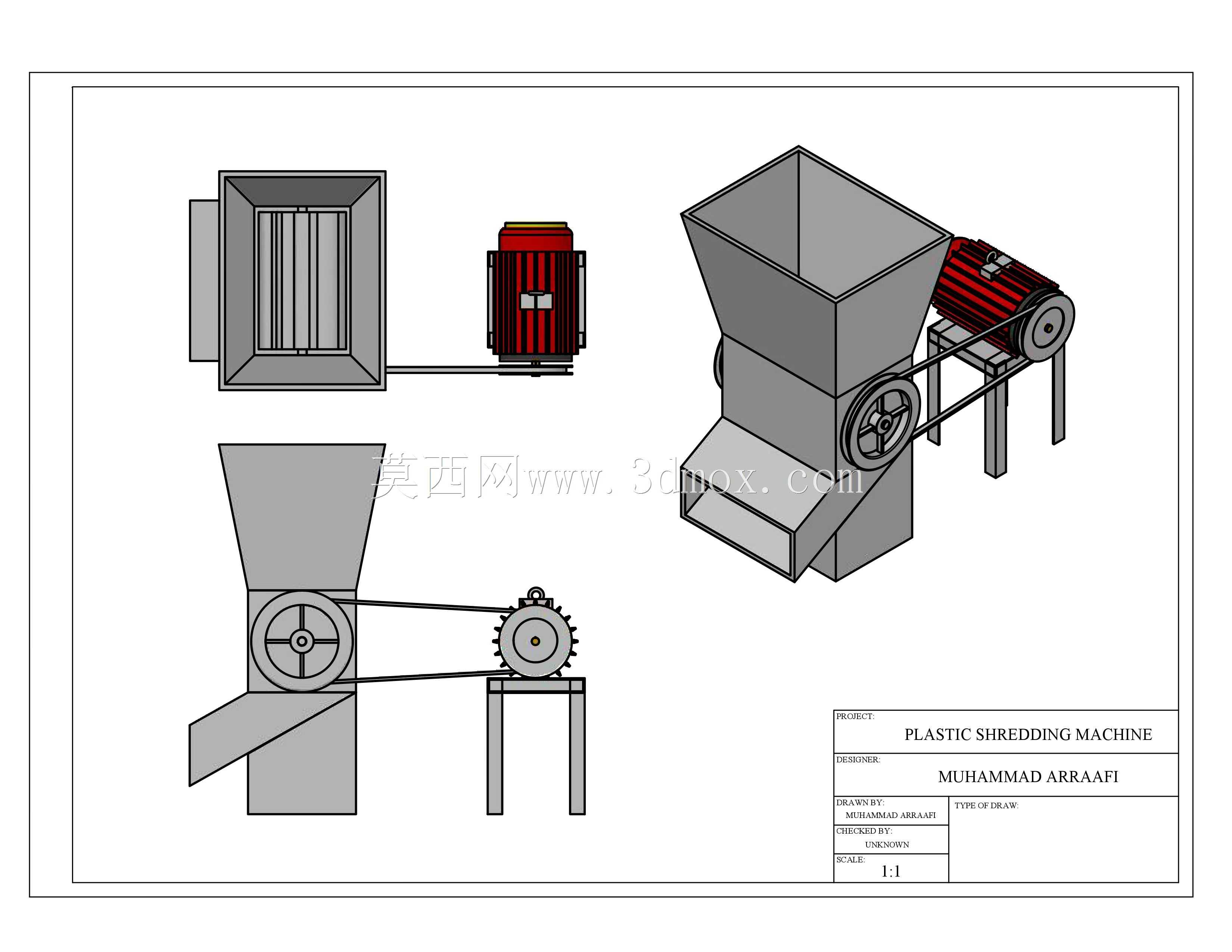

　　设备的进料口设置在腔体顶部，开口尺寸匹配常规塑料废料的投料规格，可适配人工投料或者皮带输送机自动上料两种工况，进料口边缘做了外翻的挡边结构，防止破碎过程中物料飞溅弹出，兼顾生产操作的安全性。出料口位于腔体底部，采用敞口式落料设计，破碎后的物料依靠自重直接下落，可对接下方的输送设备或者集料箱，不会在腔体内形成积料堵料的问题。从安装边界来看，设备主体的底座采用型钢焊接框架结构，底座上预留了与地面基础连接的螺栓孔位，安装时需要保证基础平面的水平度误差控制在合理范围内，避免主轴运转过程中出现偏载振动的情况；设备的驱动单元布置在主体侧方，电机与主轴之间通过减速机传递扭矩，整体安装占用空间规整，不需要额外做复杂的地基改造，适合中小型塑料回收车间的场地布局。

　　在功能设计上，该撕碎机的刀组采用可拆分的装配结构，单个刀片磨损后可以单独拆卸更换，不需要整体更换刀轴，降低了设备后期的维护成本；腔体侧面设置了可开启的检修门，日常清理腔体内残留物料、检查刀组磨损情况时不需要完全拆解设备主体，能有效缩短设备维护的停机时间。设备的传动部位设置了全封闭的安全防护罩，避免运转过程中人员接触到转动部件，同时也能防止粉尘进入传动轴承部位，延长轴承的使用寿命。从实际应用的角度出发，这类撕碎设备除了处理常规塑料物料外，调整刀组间隙和主轴转速后，也可适配橡胶制品、轻薄废金属、纸质废料等多种韧性物料的粗碎处理，在资源回收、废弃物减容处理的场景里有很高的适配性。

　　设计过程中针对主轴的受力情况做了对应的强度校核，保证在处理大块硬质塑料时主轴不会出现变形断裂的问题，刀体材料选用耐磨合金材质，经过热处理后具备足够的硬度和韧性，能长时间承受剪切冲击载荷，减少频繁换刀的频次。设备的整体外形线条规整，没有突出的冗余结构，车间内转运、吊装时可以直接通过底座上的吊装孔位作业，不需要额外制作专用吊具，现场安装调试的操作难度较低。在电控配套方面，设备预留了标准的电控接口，可对接生产线的集中控制系统，实现进料、破碎、出料环节的联动运行，也可单独配置独立电控箱实现单机作业，适配不同规模的生产场地需求。
