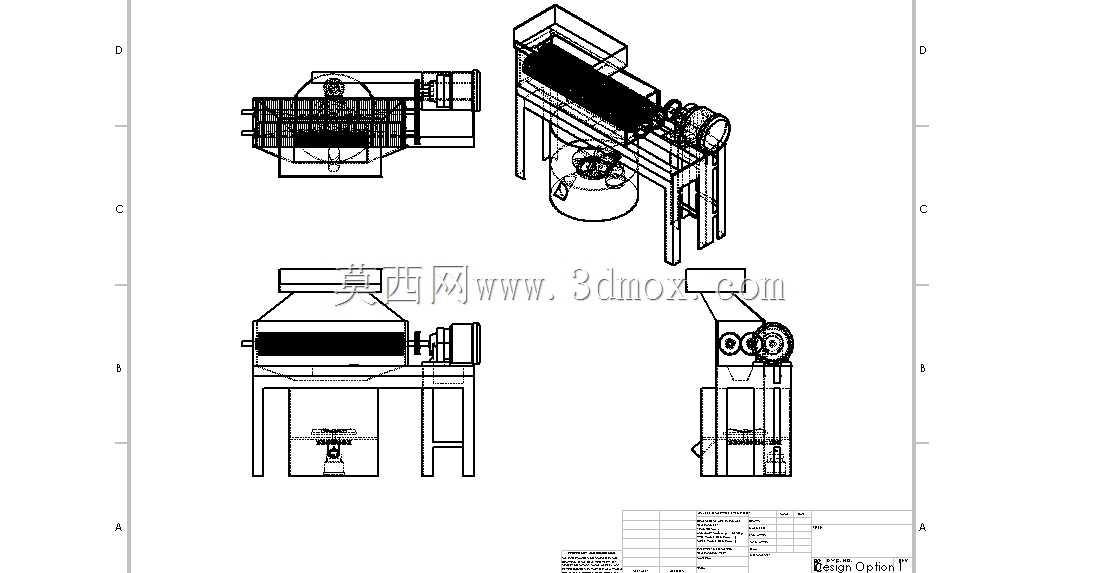

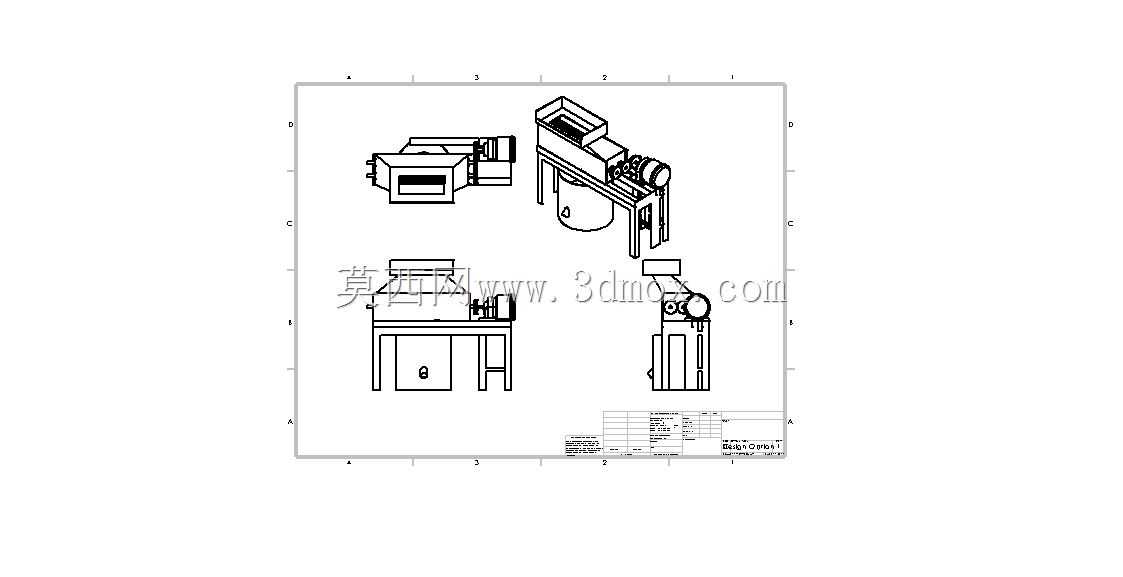

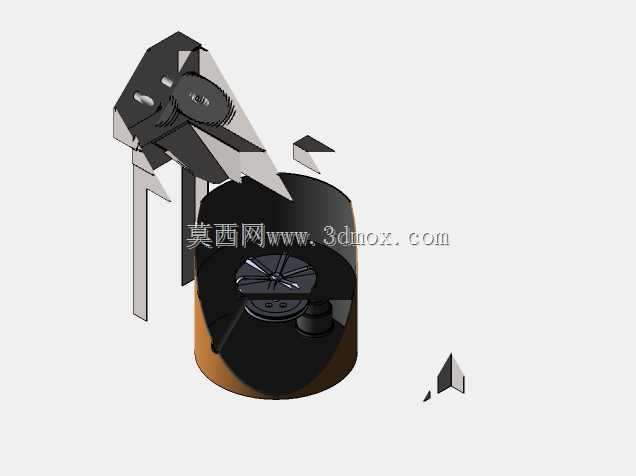

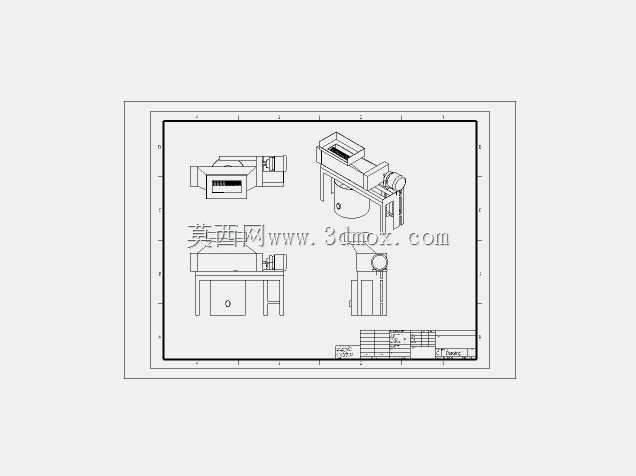

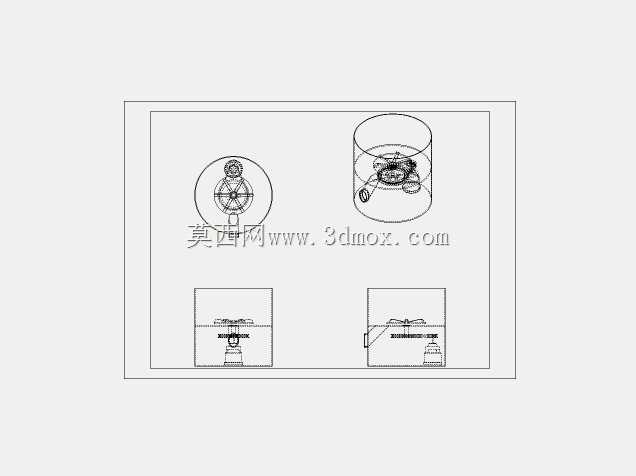

工业卧式单轴撕碎输送集成设备结构

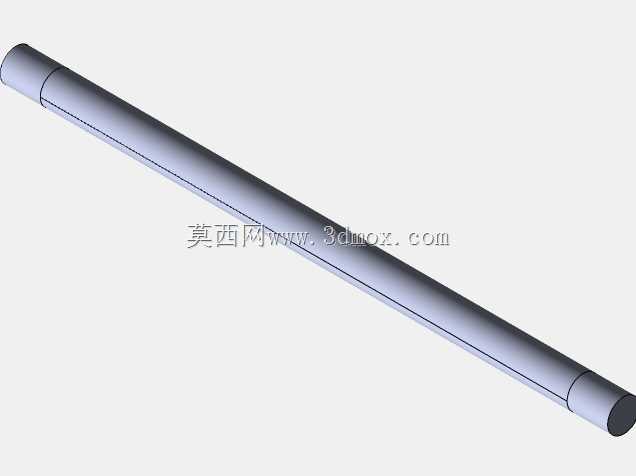

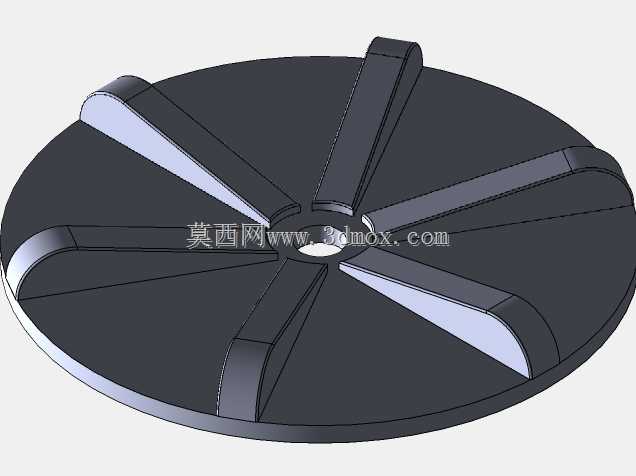

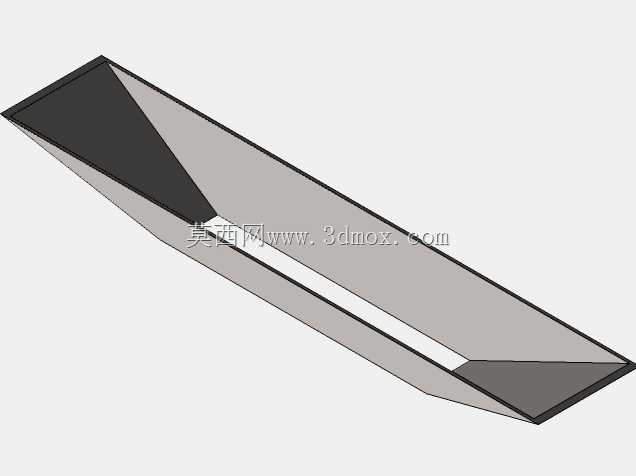

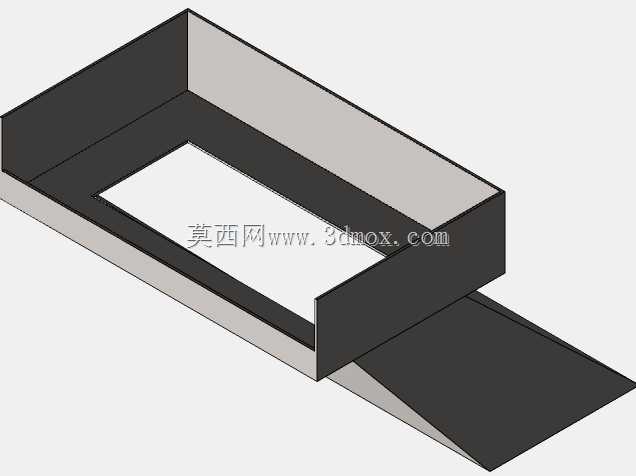

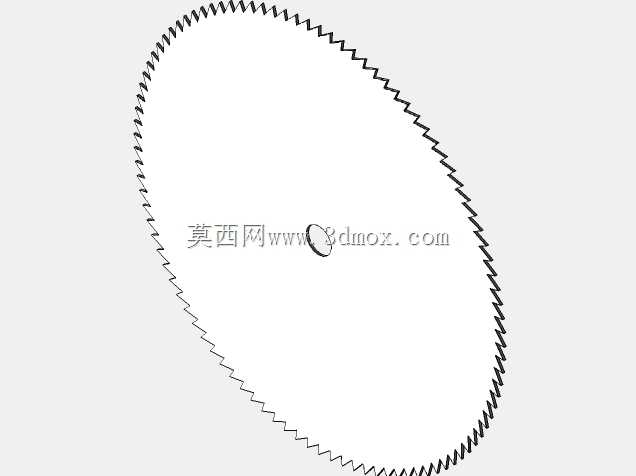

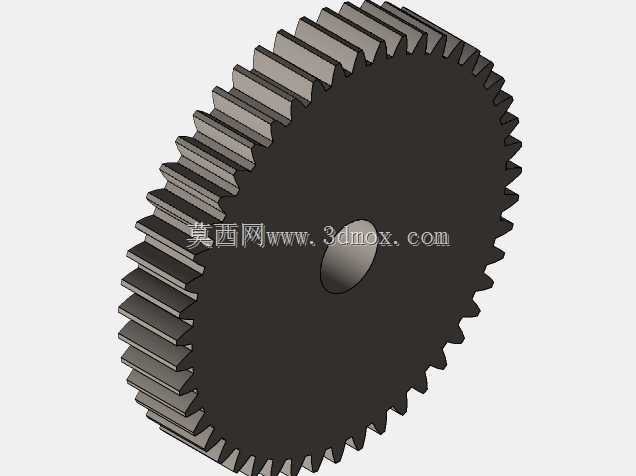

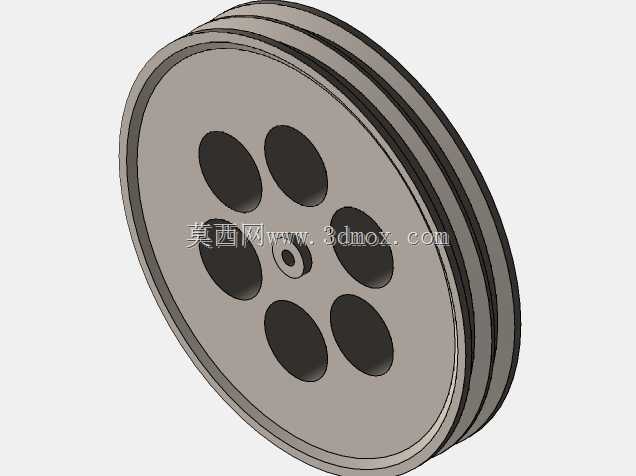

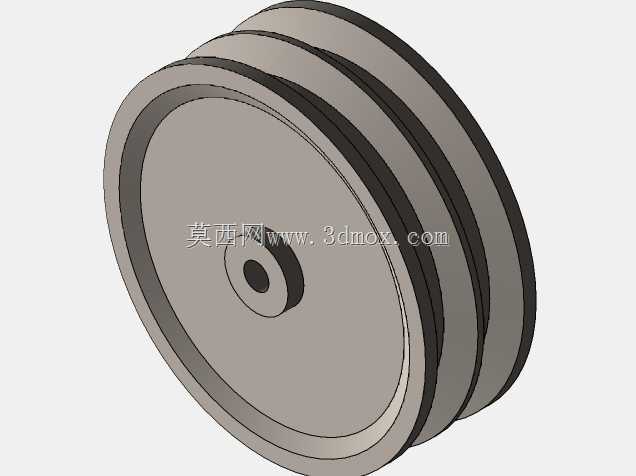

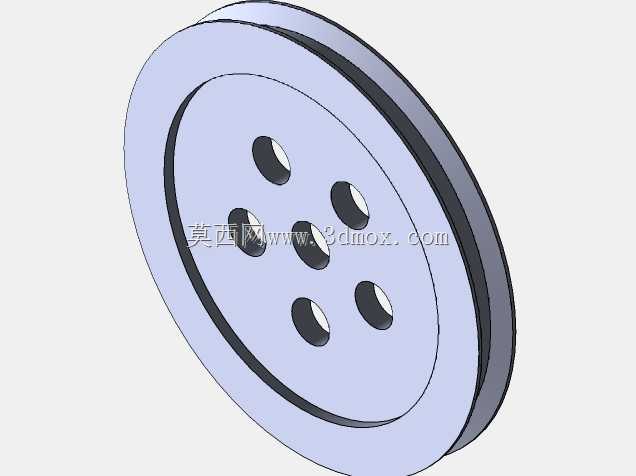

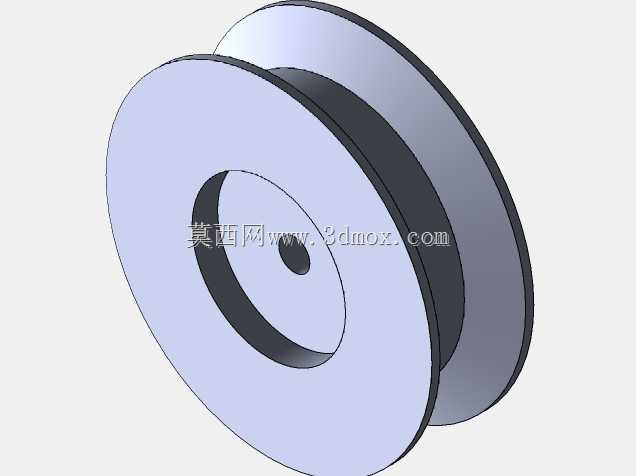

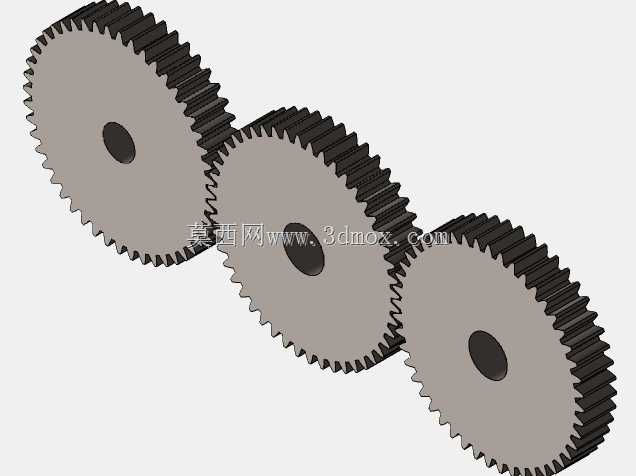

　　破碎腔采用加厚钢板焊接成型，内壁铺设可更换的耐磨衬板，减少长期破碎作业对腔体本体的磨损，动刀采用错位排布方式安装在刀轴上，每片动刀的切削角度经过反复校核，保证剪切力集中在切削刃位置，降低主轴运转扭矩负载，定刀通过螺栓固定在腔体侧部，可根据磨损情况调整伸出量或直接更换，无需整体拆解腔体。驱动端采用电机直连减速机构的布局，减速机构输出端与刀轴通过胀套连接，相比键连接可承受更大的冲击载荷，避免频繁卡料造成的键槽剪切失效，电机尾部加装惯性飞轮，在破碎硬料时可储存动能，降低电机瞬时峰值电流，减少供电回路的冲击。这套撕碎集成结构主要面向中小型固废预处理、边角料回收、生产线下脚料在线破碎场景设计，适配橡塑边角料、纸质包装废料、小型注塑件浇口料、轻薄金属切屑等多种物料的减容破碎作业，可直接对接生产线出料端，也可独立作为工位破碎设备使用，无需额外搭建复杂进料平台。设备整体采用卧式单轴破碎布局，进料端设置倾斜导料板，可承接上游输送带或人工投料的物料，导料板角度设置为28度，既避免物料堆积滑落，又能控制进料速度，防止一次性进料过多造成刀轴卡滞。

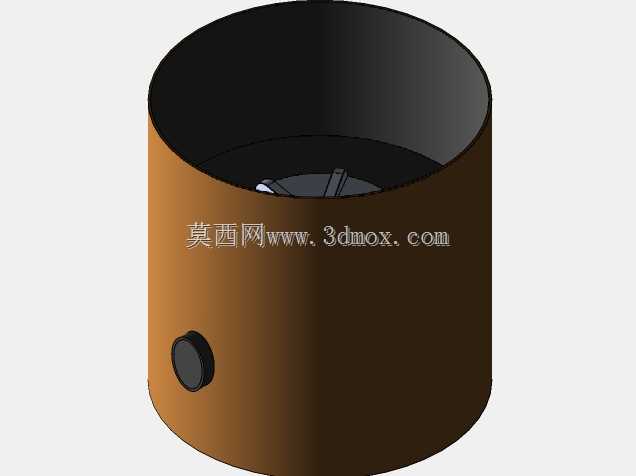

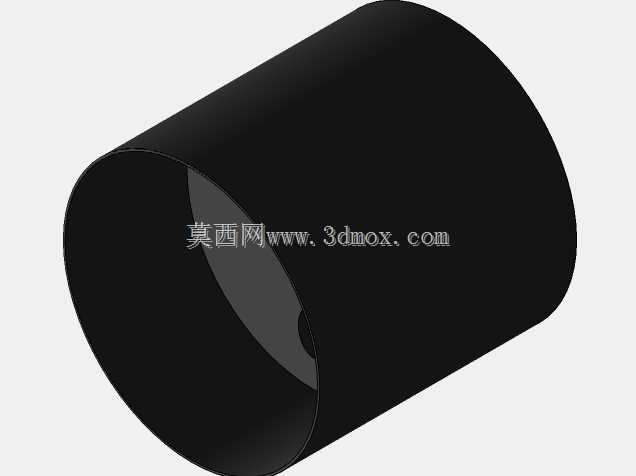

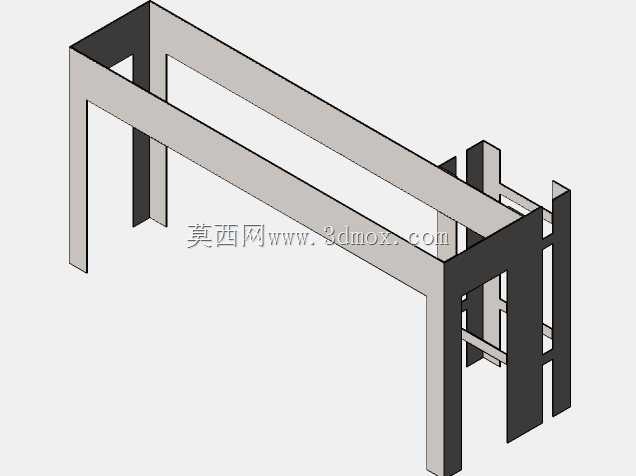

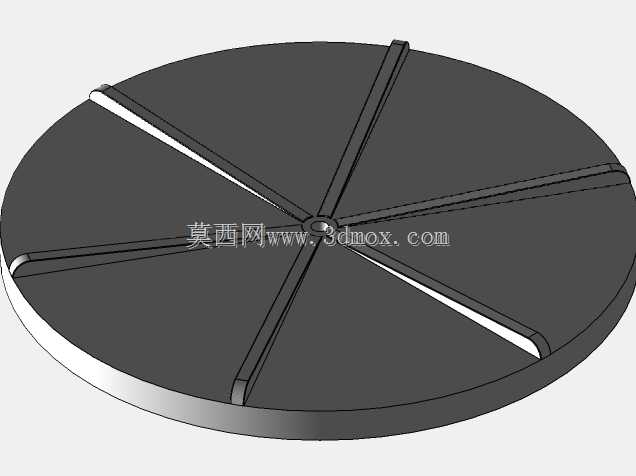

　　设备下部设置标准圆桶承接位，可直接放置通用工业周转桶承接破碎后的物料，桶位周边设置三个定位挡块，放桶时无需反复对位，挡块高度120mm，可适配高度800-1000mm、直径580-620mm的常规工业料桶，接料位置与破碎腔出料口的垂直距离控制在350mm，避免破碎后物料下落产生过大扬尘，同时预留足够的空间方便操作人员更换料桶。机架采用方管焊接框架结构，主支撑腿选用80804mm的方管，横向连接筋选用40603mm的矩形管，整体焊接后经过去应力退火处理，减少长期运行产生的结构变形，机架底部设置可调脚杯，可在不平整的车间地面调整设备水平，调整行程范围为0-50mm，无需额外垫设钢板。

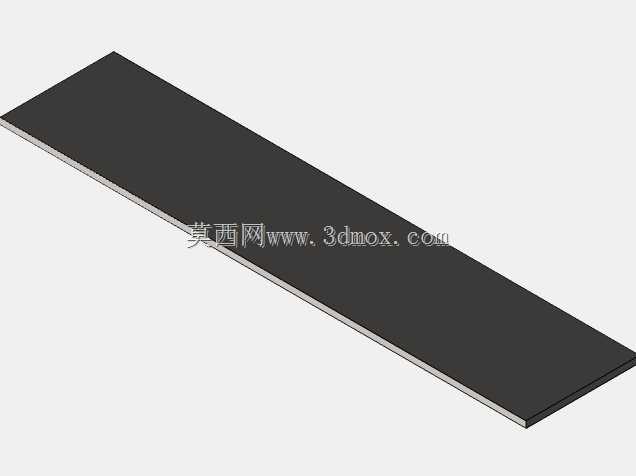

　　进料端延伸出的水平段可作为临时物料放置台，长度为420mm，操作人员可将待破碎物料临时堆放在该位置，逐次推入破碎腔，该段台面铺设5mm厚的耐磨钢板，表面做喷砂处理增加摩擦力，避免物料滑落。设备整体安装边界尺寸控制在长1850mm、宽820mm、高1450mm范围内，进料口上沿距离地面高度为1100mm，符合人工投料的人体工程学高度，无需搭建操作平台，设备侧面预留检修门位置，检修门通过快拆螺栓固定，打开后可直接接触到刀轴、定刀位置，方便日常维护换刀，检修门边缘设置密封胶条，避免破碎过程中细小碎屑飞出。破碎腔上部设置盖板，盖板通过合页与腔体连接，正常作业时盖板闭合，防止物料飞溅，需要清理腔体内部残留物料时可直接翻开盖板，无需工具拆卸。

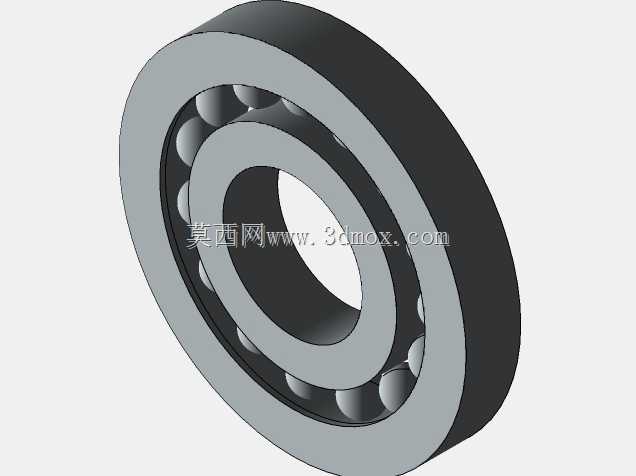

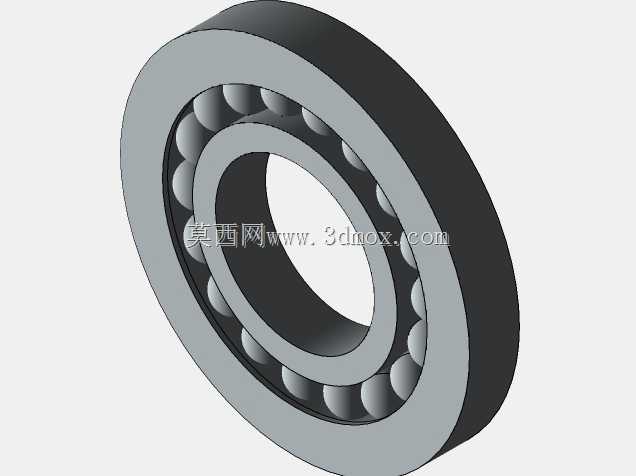

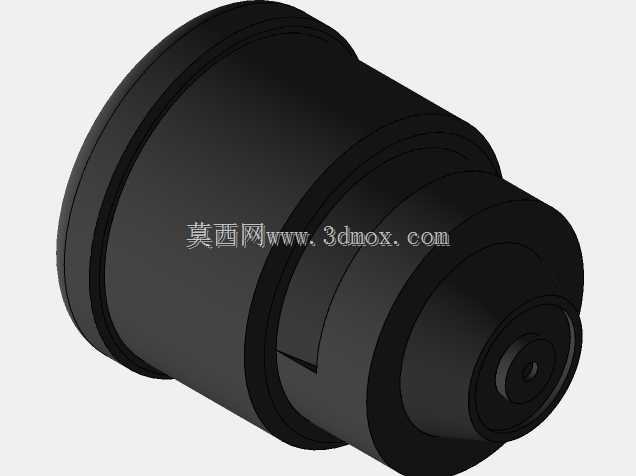

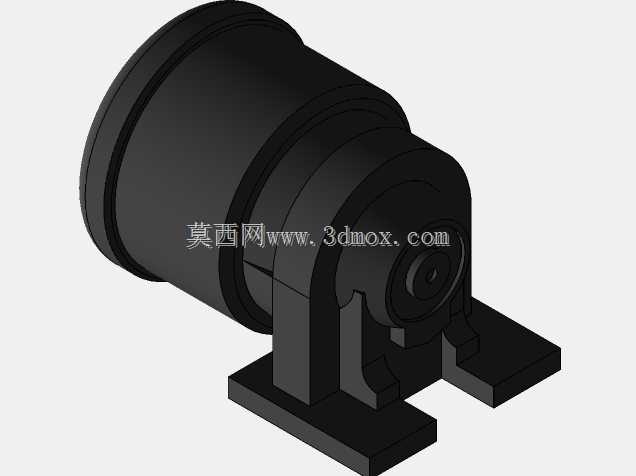

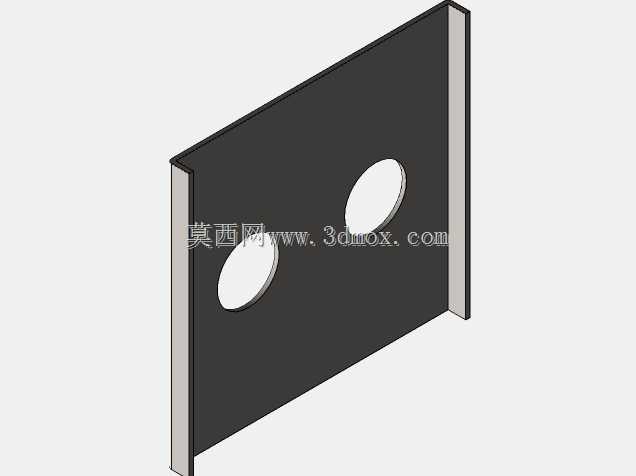

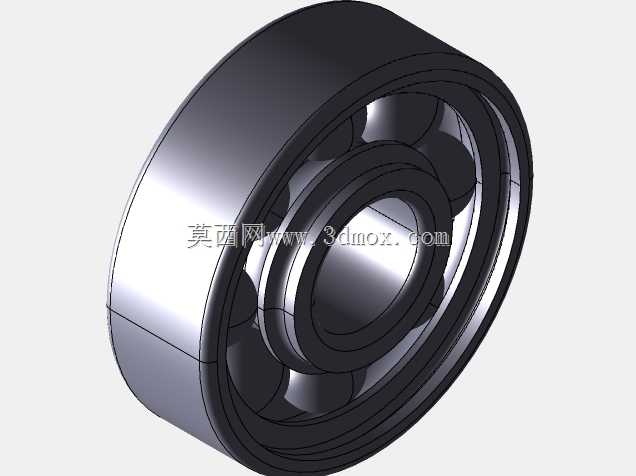

　　在设计过程中，特意将驱动电机布置在设备出料端的侧部，既平衡了设备整体重心，避免头重脚轻，又让电机远离进料口位置，减少投料过程中物料洒落堆积在电机散热片上的问题，电机接线盒朝向设备外侧，方便电气接线操作，设备整体的重心落在机架四个支撑脚围成的矩形中心位置，满载运行时的重心偏移量不超过30mm，保证设备运行时的稳定性，无需额外打膨胀螺栓固定地面，可根据生产需求灵活移动位置。刀轴两端采用带座外球面轴承支撑，轴承座与机架之间设置5mm厚的橡胶减震垫，吸收破碎过程中产生的振动，降低振动向地面传递的幅度，轴承选用密封型结构，可阻挡破碎产生的细小粉尘进入轴承内部，延长轴承润滑维护周期。
