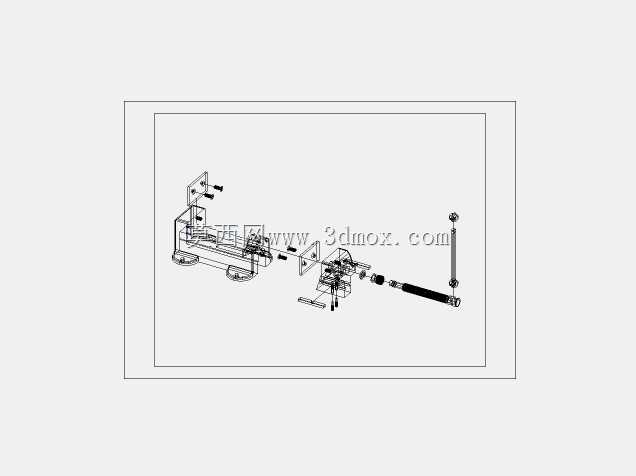

机用虎钳爆炸分解结构三维设计

　　在常规机加工工位的装夹作业场景里，机虎钳是铣削、钻削、锉配等工序中最常用的通用工装，这套分解结构完整呈现了虎钳从固定钳身到活动钳身、丝杠传动副、钳口压板、导向块、锁紧螺母各组成零件的装配关系，能直接用于工装结构教学、零件测绘建模、维修拆装备查等场景。从实际用途来看，这类机虎钳主要安装在铣床、钻床、钳工台的工作台面上，通过丝杠带动活动钳身沿固定钳身的导向导轨做直线进给，实现对金属坯料、加工工件的可靠夹紧，保证加工过程中工件不会因切削力发生位移，满足不同尺寸规格工件的装夹需求，常规装夹行程覆盖从几十毫米到一百多毫米的工件宽度，适配绝大多数小型机加工零件的装夹要求。从功能特性上看，这套结构的传动副采用梯形丝杠设计，具备自锁特性，夹紧后不会因切削振动出现松脱，固定钳身和活动钳身的配合面经过精密刮研，导向间隙控制在0.02mm以内，保证活动钳身移动时的直线度，避免装夹时工件出现上翘、偏斜的问题；钳口板采用可拆卸设计，通过沉头螺丝固定在钳身基体上，磨损后可以快速更换，钳口表面加工有交叉网纹，增大夹紧时的摩擦力，针对精加工工件还可以更换铜质钳口，避免夹伤工件表面。

　　设计思路上，整套结构优先考虑装夹刚性与操作便捷性的平衡，固定钳身底部设计有两个定位键槽，安装时可以和工作台的T型槽配合定位，保证虎钳安装后钳口与机床进给方向的平行度，减少安装找正的时间；丝杠的端部设计有方头，可以配合棘轮扳手快速开合，也可以使用加力杆增大夹紧力，适配重切削场景的装夹需求；活动钳身与丝杠的连接采用开口螺母结构，长期使用出现磨损间隙后，可以通过调整螺母的锁紧螺钉消除间隙，延长整个工装的使用寿命。

　　从外形尺寸与安装边界来看，这类常规机虎钳的整体长度在300mm左右，固定钳身宽度在120mm左右，钳口最大张开量在100mm左右，安装时底部需要预留至少40mm的安装空间，用于穿装T型螺栓将虎钳锁紧在工作台面上，活动钳身移动到最大行程位置时，整体伸出长度不会超出固定钳身尾部80mm，不会和工作台周边的刀具、夹具发生干涉；固定钳身的导向导轨高度设计为25mm，足够承受铣削加工时的垂直方向切削分力，不会出现钳身变形的问题。

　　这套分解结构将每个零件的装配位置、配合关系都做了清晰的拆分展示，没有做多余的简化处理，固定钳身上的排屑槽、丝杠端部的防尘垫、钳口板的沉头孔这些细节结构都完整保留，不管是用于建模学习时的结构参考，还是用于工装改进设计时的基础原型，都能直接对应实际加工中的装配需求，不需要额外做结构补全。在实际的钳工实训教学中，这类分解结构还可以用于装配工序的讲解，让学习者清晰看到每个零件的装配顺序、配合公差要求，理解梯形丝杠传动的自锁原理、导向导轨的间隙控制要点，相比整体装配模型，爆炸分解的展示形式能更直观呈现内部的传动连接关系，避免因零件遮挡无法看清内部结构的问题。针对不同的安装场景，这套结构的固定钳身底部还预留了不同规格的安装孔位，既可以适配标准铣床工作台的T型槽安装，也可以直接通过螺栓固定在专用钳工工作台上，不需要额外做安装转接板的设计，减少安装适配的工作量。
