机加工用手动螺杆式台虎钳结构设计

在常规金工实训、小型机加工工位以及设备维修现场，这类手动螺杆驱动的台虎钳是工位上最基础也最高频使用的夹持工装，核心作用是在锯削、锉削、小型零件钻孔攻丝、工件修配打磨等工序中，为待加工工件提供稳定的夹持约束，避免加工过程中工件移位导致加工精度超差，或是引发安全隐患。

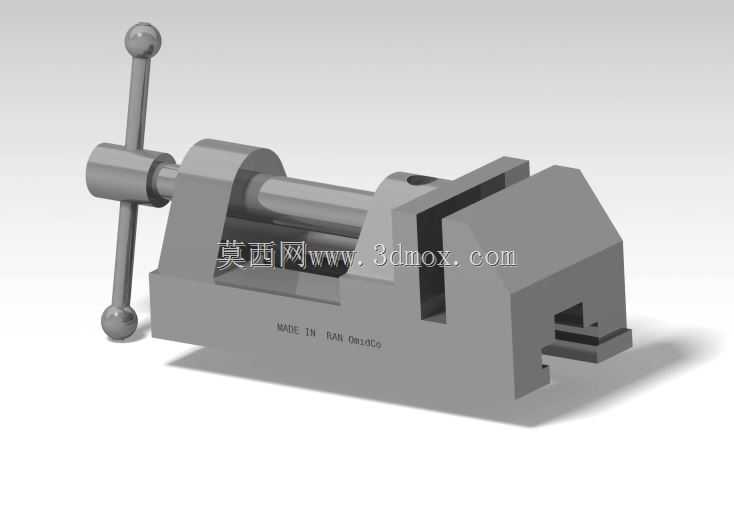

从结构设计逻辑来看，这款台虎钳采用了经典的固定钳身搭配活动钳身的布局，驱动端为带球形端头的摇把，通过梯形螺纹副带动活动钳身沿钳身的导向滑轨做直线往复运动，实现钳口的开合与夹紧动作。梯形螺纹的选型本身就适配手动夹紧的工况：其牙型强度足够承受手动施加的扭矩带来的轴向夹紧力，同时具备一定的自锁性能，夹紧后不会因为加工过程中的振动导致钳口松脱，不需要额外增加锁止结构就能维持夹持力，结构简单可靠，日常维护只需要定期给螺纹副和导向面涂抹润滑脂即可，故障率极低。

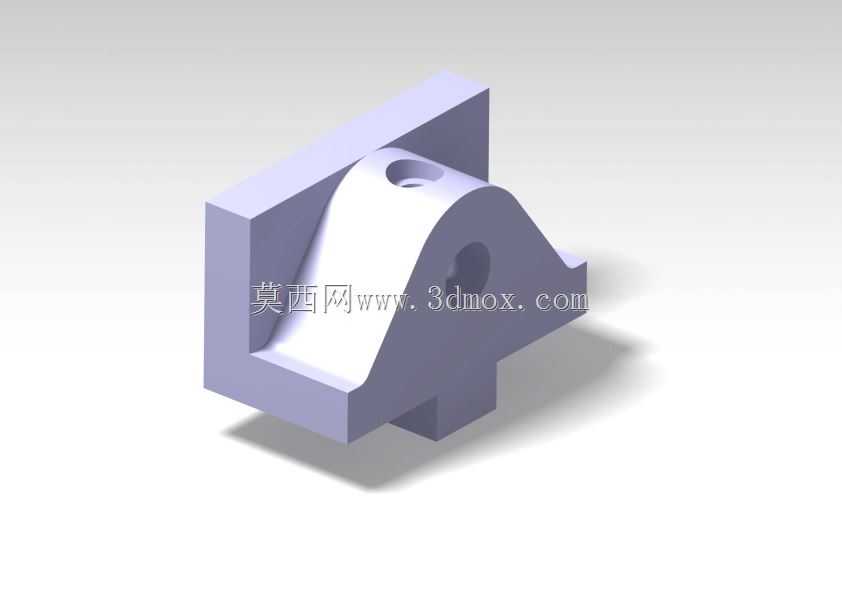

钳身整体采用一体式铸铁结构的设计思路，固定钳身底部设置了与工作台面连接的安装基准，预留的安装槽位适配常规工位台的T型槽螺栓固定方式，安装时需要保证钳身的固定钳口工作面与工位台边缘保持合适的伸出距离，避免长工件加工时与台边发生干涉。活动钳身与固定钳身的导向配合面采用了燕尾槽式的导向结构，配合间隙可以通过侧边的调节镶条进行调整，长期使用出现磨损后，不需要更换整体钳身，只需要调整镶条的压紧量就能恢复导向精度，避免活动钳身上下翘动导致夹持精度下降。

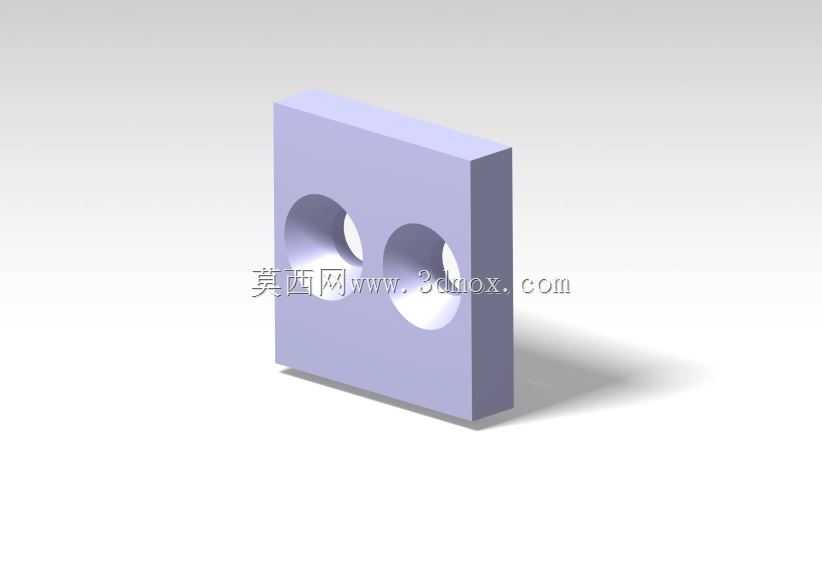

钳口部分采用了可更换的齿面钳口板，通过沉头螺钉固定在钳身的安装面上，齿面的设计是为了增加与工件接触面的摩擦力，在夹持毛坯件、硬度较高的金属工件时，能有效避免工件打滑；如果需要夹持表面精度要求高的精加工零件，也可以更换为光面钳口或者加装铜质、铝质软钳口，避免夹伤工件表面。摇把两端的球形端头设计，一方面是方便操作人员在不同角度都能顺畅施力转动螺杆，另一方面也避免了摇把转动过程中尖锐边角剐蹭操作人员，符合手动操作工装的人机工程要求。

从安装边界尺寸来看，这类台虎钳的钳口张开行程覆盖了常规小型零件的夹持需求，钳身整体高度控制在适合站姿操作的区间，安装后钳口中心高度与操作人员的手肘高度大致齐平，长时间进行锉削、锯削操作时不容易产生肢体疲劳。固定钳身的底座部分做了加强筋结构设计，在承受较大夹紧力或者敲击工件的冲击力时，不会出现钳身断裂、底座变形的问题，整体刚性足够支撑常规的手工加工工序载荷。

在实际使用场景中，这类台虎钳除了基础的工件夹持功能，钳身平面也可以作为小型零件划线、校形的基准面，部分维修场景中还可以配合小型弯管工装、简易冲裁工装完成简单的钣金加工工序。设计过程中需要重点保证螺杆轴线与钳口工作面的垂直度，否则夹紧工件时会出现工件上翘、夹持力分布不均的问题，导致加工过程中工件松动；同时导向滑轨的平行度公差需要控制在合理范围内，保证活动钳身移动过程中全程无卡滞，钳口闭合时上下边缘间隙均匀，不会出现偏口问题。

不同于液压、气动类的快速夹紧夹具，这种纯手动螺杆式台虎钳不需要外接动力源，对安装工位没有配套气源、液压站的要求，部署灵活，不管是固定的生产工位，还是临时的维修现场、户外抢修场景都能快速安装使用，而且夹紧力可以通过操作人员施加在摇把上的扭矩灵活控制，针对薄壁件、脆性材料工件，可以通过控制摇把的转动力度避免夹坏工件，适配的工件材质范围更广，从软质的塑料、有色金属，到硬质的钢材毛坯都能可靠夹持。
