机加工手动螺杆式台虎钳结构设计

在常规机加工、钳工装配、小型零件修配的作业场景里，台虎钳是工位上不可或缺的基础夹持工装，这套手动螺杆式台虎钳的结构设计完全围绕一线作业的实际夹持需求展开，没有冗余的装饰结构，所有几何特征都服务于夹持稳定性与操作便利性。从实际安装边界来看，该台虎钳的底座预留了标准的螺栓安装孔位，可直接固定在常规钳工工作台、铣床辅助工作台或者移动式作业台的T型槽上，安装孔的跨距适配多数工业工作台的槽距规格，不需要额外加工转接板就能完成固定，底座的下表面做了平面度公差控制，安装后不会出现翘曲，保证夹持时的基准稳定性。

夹持功能的实现核心是梯形螺杆传动结构，这套结构的设计没有采用普通三角螺纹，而是选用了传动效率适中、自锁性能可靠的梯形螺纹，在夹紧工件后不会因为加工过程中的振动出现松脱，不需要额外增加锁紧机构就能维持足够的夹持力，螺杆的行程覆盖了常规小型零件的夹持尺寸范围，活动钳身的导轨配合面做了足够的配合长度，夹紧时不会出现钳口上翘的问题，保证整个钳口面的夹持压力均匀分布，避免工件被夹伤或者夹持歪斜。固定钳身和活动钳身的钳口安装面都设计了可拆卸的钳口板安装位，钳口板通过沉头螺钉固定，表面加工有交叉的防滑齿纹，针对不同材质的工件，还可以更换铜质、铝质或者尼龙材质的软钳口，避免夹持表面光洁度要求高的零件时留下压痕，钳口板的安装螺钉做了沉头处理，不会突出钳口工作面，避免干涉工件装夹。

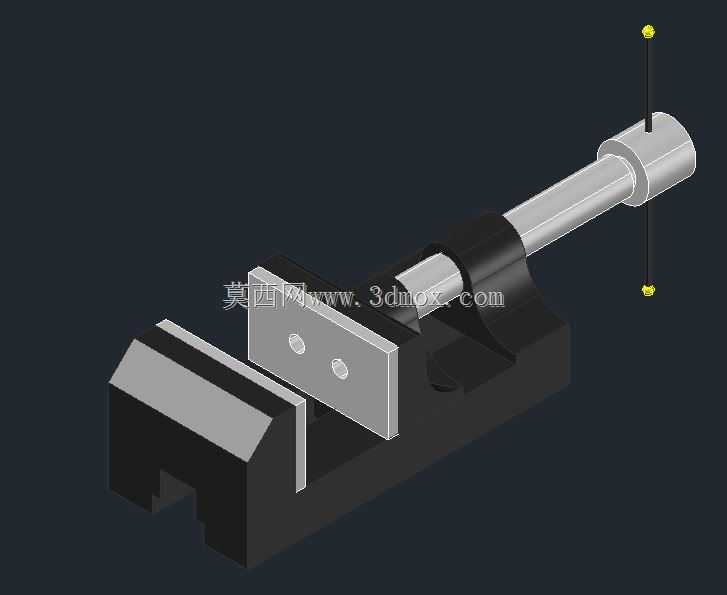

操作端的设计充分考虑了手动操作的人机工程，螺杆末端的摇把采用了穿销式的活动结构，不需要操作时摇把可以自然下垂，不会占用工位的额外操作空间，转动摇把时的力臂长度经过匹配，普通操作人员不需要借助加力杆就能提供足够的夹紧力，应对常规的锉削、锯切、小型零件钻孔、攻丝以及装配作业完全足够。整个钳身的主体结构采用铸铁材质对应的三维结构设计，壁厚分布经过合理规划，在保证整体刚性的前提下避免了不必要的材料冗余，导轨面的位置设计了防尘的间隙结构，能够减少加工过程中产生的铁屑、粉尘进入滑动配合面，降低日常维护的频次，延长工装的使用寿命。

从结构设计的细节来看，活动钳身与固定钳身的配合导轨采用了燕尾式的导向结构，相比平导轨拥有更好的导向精度，能够在长期使用后维持钳口的平行度，不会因为磨损出现钳口歪斜导致工件装夹精度下降的问题。螺杆与活动钳身的连接位置设计了推力轴承结构，能够降低夹紧转动时的摩擦阻力，即使夹持较大尺寸的工件，转动摇把也不会出现卡滞。整个台虎钳的外形尺寸控制在适配单人操作的合理范围内，不会占用过多的工作台面空间，同时预留了足够的操作空间，在装夹异形零件时，不会因为钳身结构干涉工件的摆放。在三维建模过程中，所有配合面都按照实际加工的公差要求做了配合间隙模拟，活动部件的运动行程做了全程的干涉检查，保证螺杆在全行程范围内运动时，不会出现零件之间的卡碰，各个连接位置的紧固件都选用了标准件，后续维护更换时不需要定制特殊零件，降低了使用过程中的维护成本。这套台虎钳的结构完全贴合一线生产的实际使用需求，没有华而不实的设计，所有结构特征都经过实际作业场景的验证，能够满足常规金工工位的绝大多数夹持作业需求，不管是用于钳工实训、小型机加工工位的辅助装夹，还是设备维修现场的零件拆装固定，都能提供稳定可靠的夹持支撑。
