电源变压器配套钣金折弯安装固定件

　　在中小功率电源变压器的批量生产与现场装配环节，这类钣金折弯固定件是衔接变压器本体与安装基面的核心承载构件，日常多应用于工业控制柜内置电源模组、小型输配电配套变压单元、商用设备内置供电模块的安装场景，替代传统焊接支架实现无焊装快速装配，适配多类安装基面的固定需求。从实际使用场景来看，这类构件需要同时承担变压器自重承载、运行微震动缓冲、安装位对位补偿三类核心作用，日常工况下需要耐受变压器长期运行产生的微幅震动，避免长期应力集中导致的固定位开裂，同时要适配不同安装基面的孔位偏差，降低现场装配的对位难度。

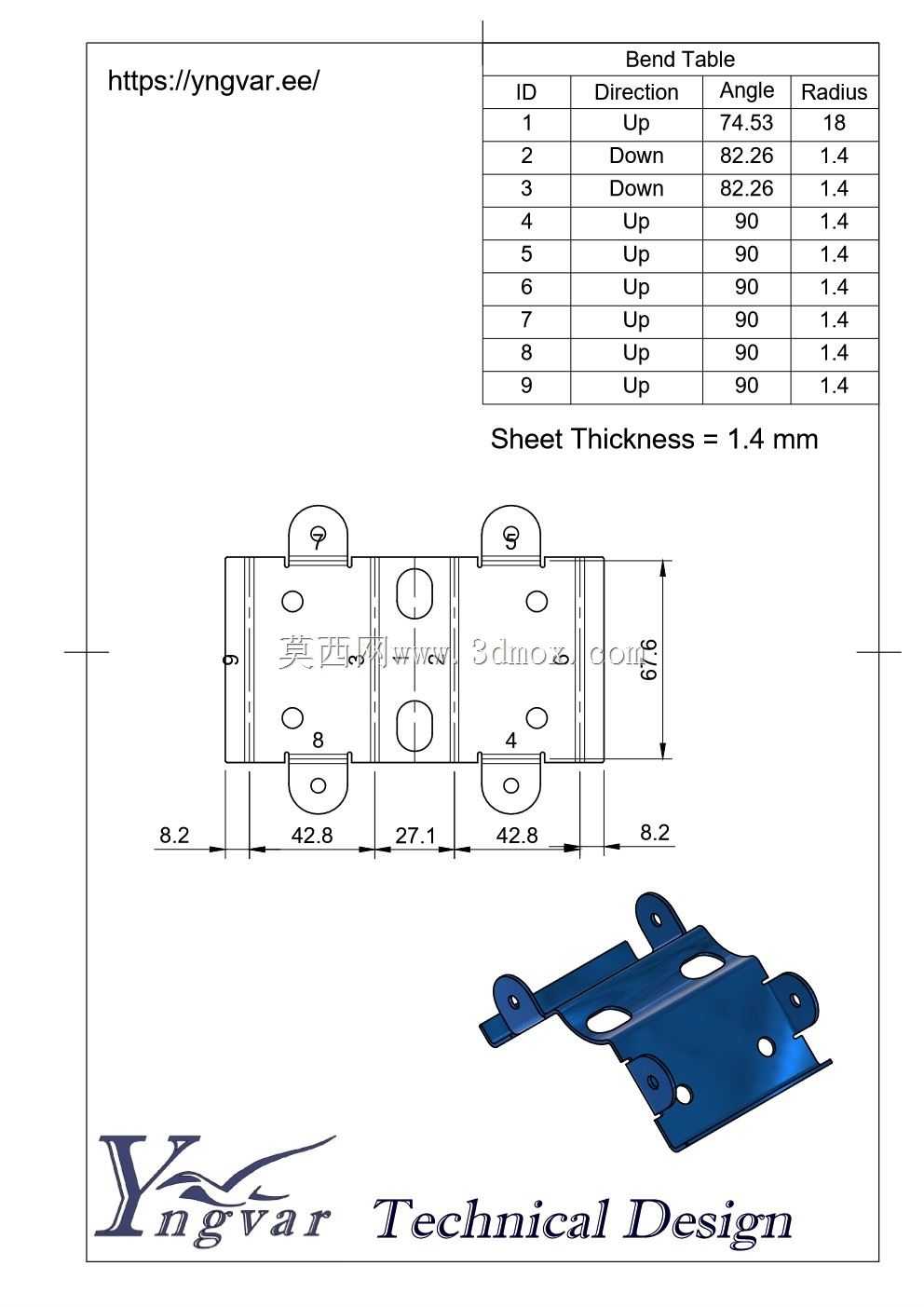

　　设计阶段首先要明确激光切割工序的工艺边界，切割排样时所有轮廓线仅保留实际切割路径，剔除所有工艺标注、辅助线等非加工内容，避免切割头误走刀导致的零件报废；折弯工序的设计需要明确每道折弯的准确定位边、折弯方向与内R半径，结合选定的板材材质——常规选用1.2-2mm厚度的冷轧镀锌钢板，对应折弯内R取0.8-1.5倍板厚，避免折弯处出现开裂或回弹超差问题，若应用于潮湿工况还需要在设计阶段明确表面喷涂或镀锌的涂层厚度要求，预留涂层装配间隙。

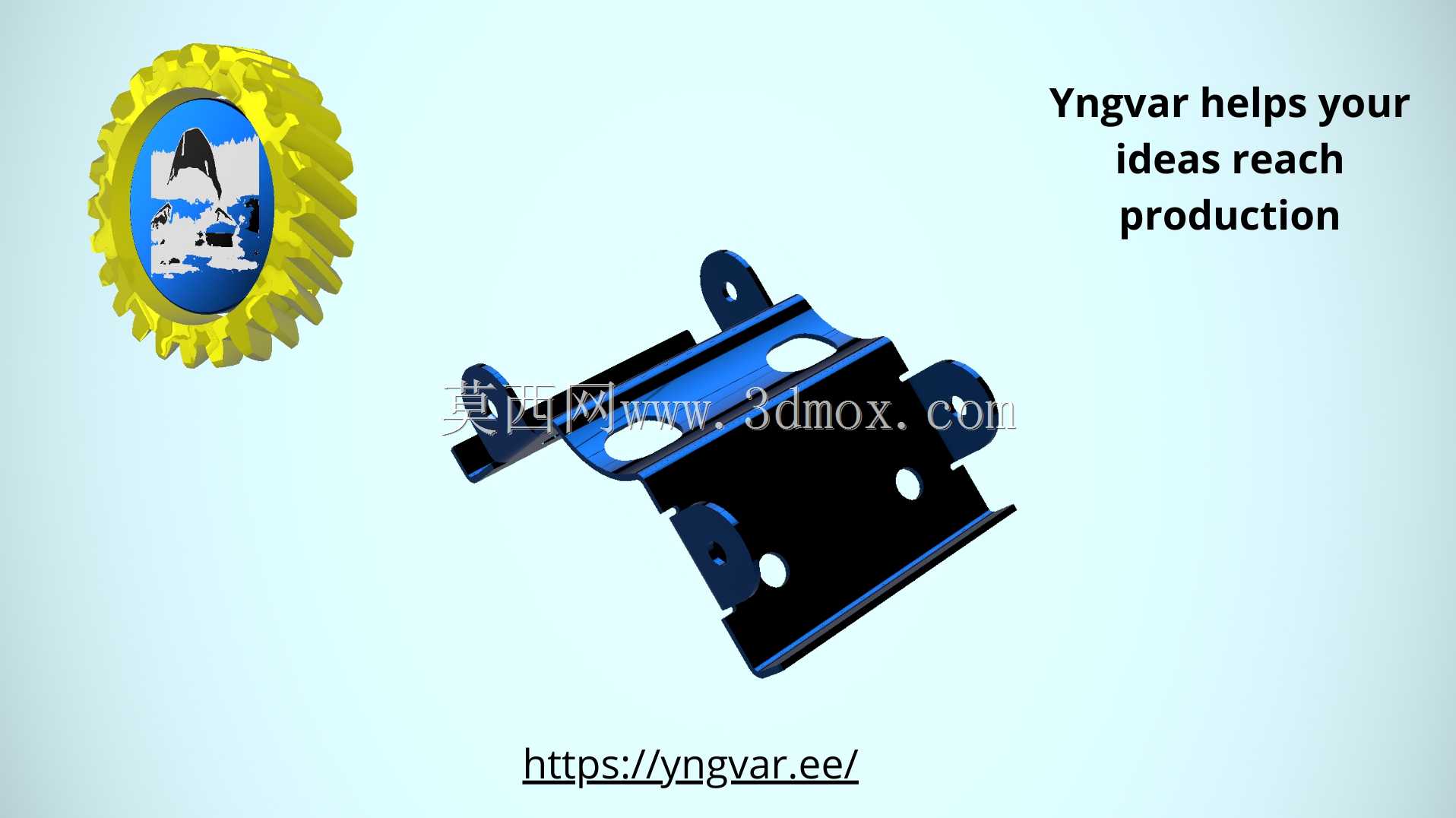

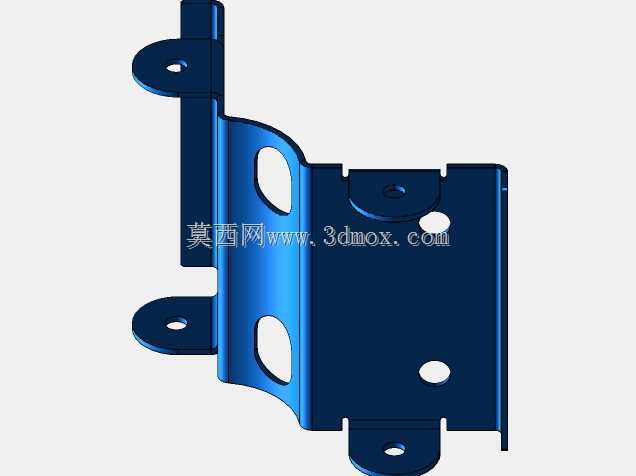

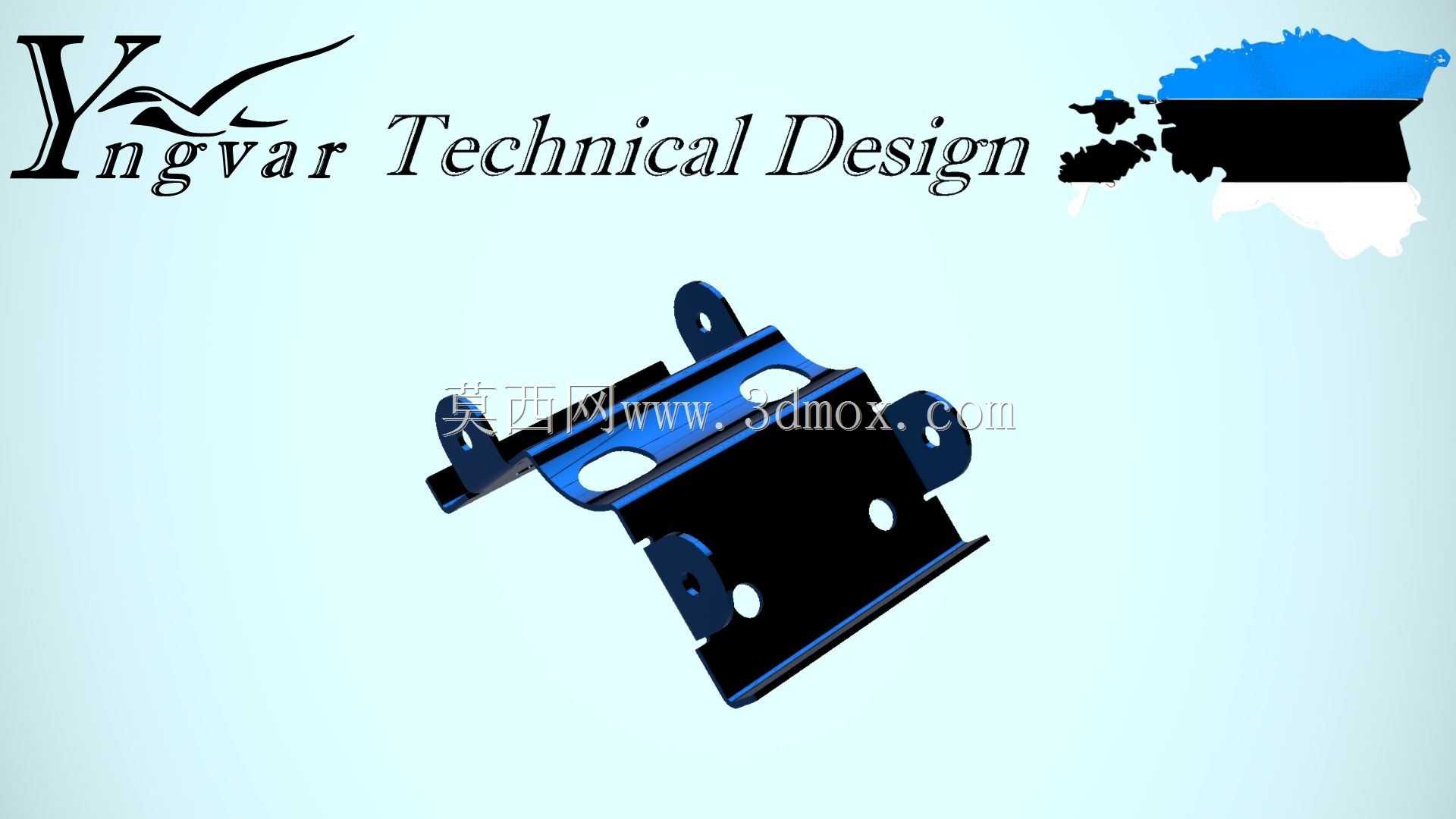

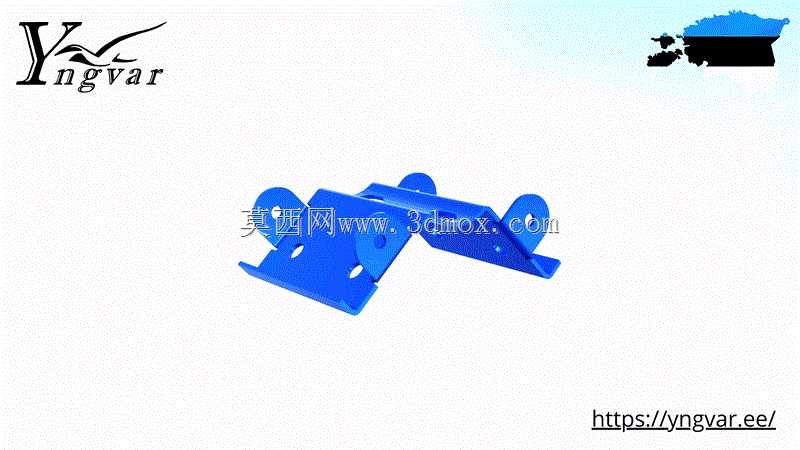

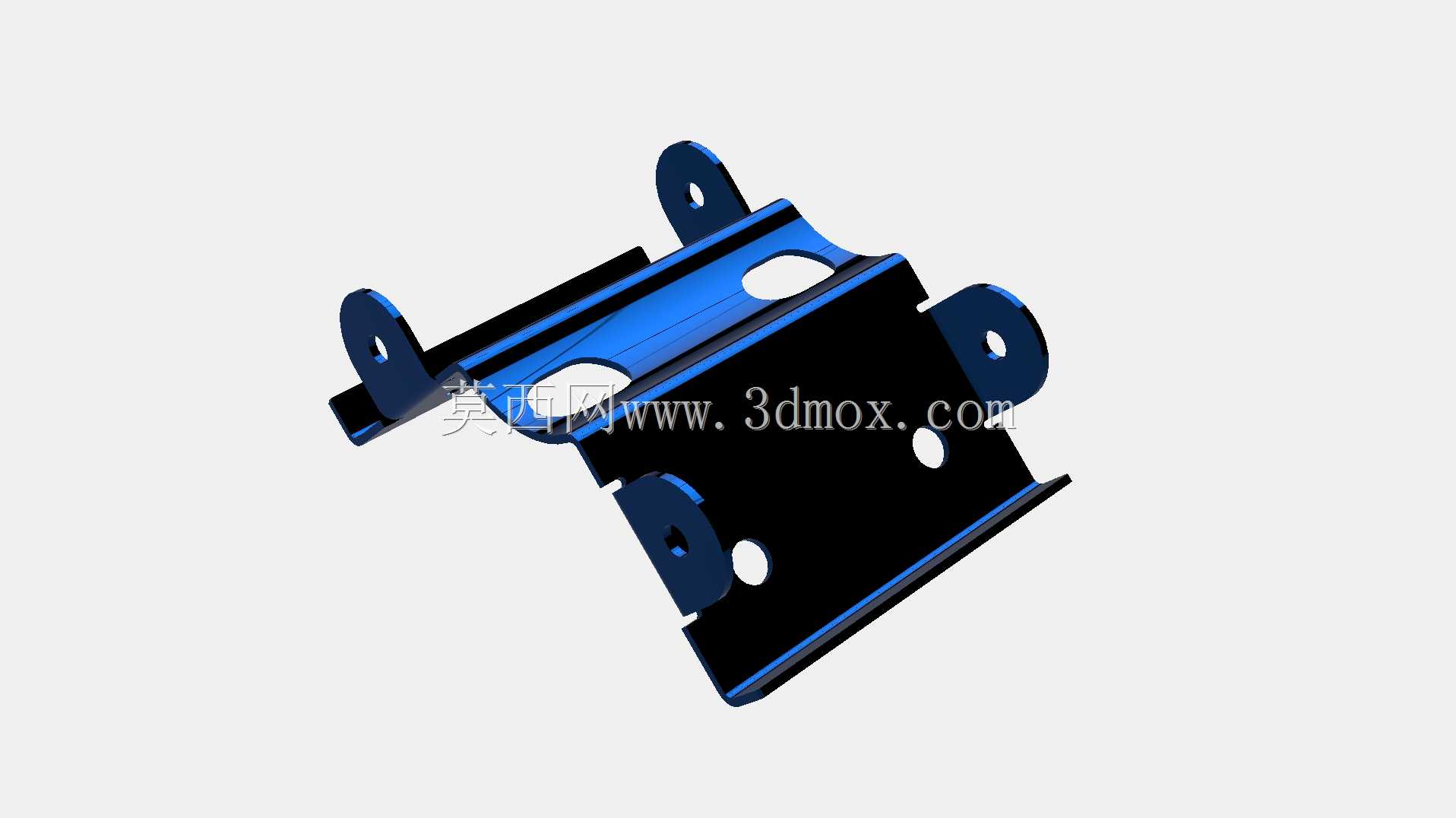

　　从结构功能来看，构件上的多组安装孔分别对应变压器本体的固定孔位与基面安装孔位，其中腰型孔的设计专门用于补偿安装时的孔位偏差，降低现场扩孔的工作量；两侧向上折弯的翻边一方面提升了构件整体的结构刚性，减少薄板受力后的形变，另一方面形成对变压器本体的侧向限位，避免运行震动导致的本体移位；折弯处的压筋设计进一步强化了构件的抗扭性能，在变压器自重加载下整体形变量可控制在0.2mm以内，满足电气装配的平面度要求。关于安装边界与尺寸适配，这类固定件的整体安装轮廓需要匹配对应功率变压器的底座尺寸，常规适配50-200VA容量的小型电源变压器，基面安装孔的孔距符合通用电气柜的安装梁间距标准，不需要额外打孔即可直接固定在标准C型安装梁上；构件的折弯高度需要匹配变压器底部的接线空间，预留足够的接线操作间隙，避免接线端子与安装基面直接接触导致的绝缘风险，同时所有切割边缘都做了去毛刺处理，避免装配时划伤线材或操作人员。

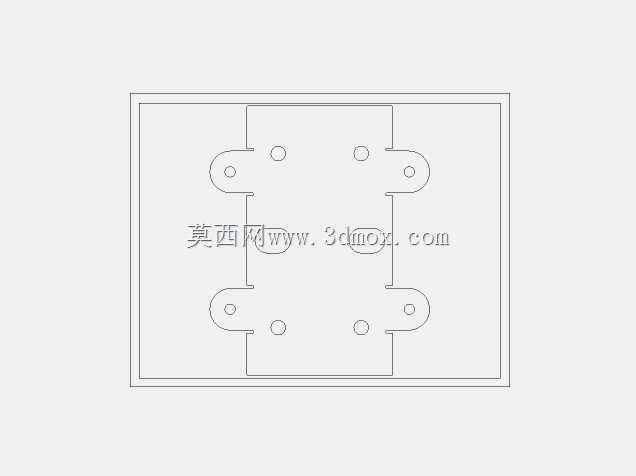

　　从加工落地的角度，这类钣金件的展开图需要精准计算折弯扣除值，结合板材厚度与折弯半径调整展开尺寸，确保折弯后所有孔位的同轴度与位置度符合公差要求，切割时采用共边排样可有效提升板材利用率，降低加工成本；折弯工序遵循先内后外、先小后大的折弯顺序，避免多道折弯后出现干涉，成型后需要做折弯角度校验，确保安装面的平面度符合装配要求，不需要后续额外校形即可直接投入装配使用。这类构件的设计完全贴合钣金加工的工艺特性，没有复杂的曲面或特殊加工要求，常规激光切割设备与数控折弯机即可完成批量加工，加工一致性好，装配效率相比传统焊接支架提升60%以上，同时可拆卸的结构也方便后期变压器的维护与更换，在小功率电源变压器的配套安装场景中具备很强的实用性。
