电源变压器用L型钣金安装固定支架

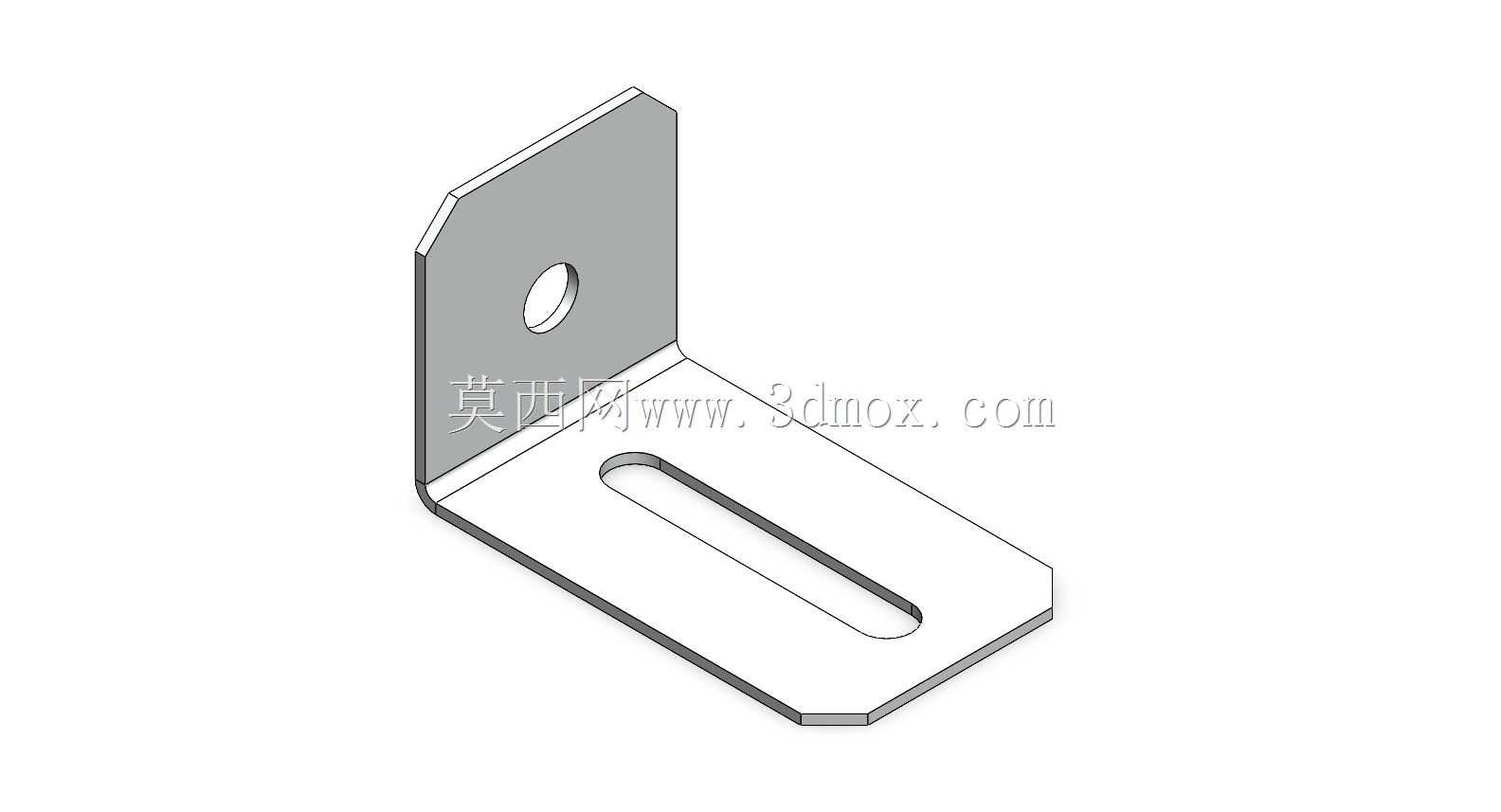

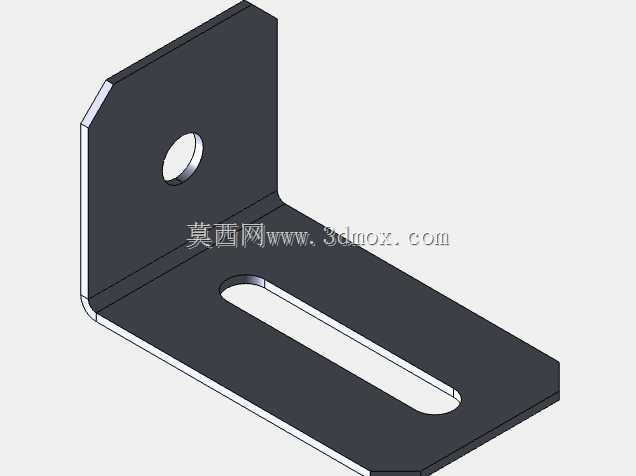

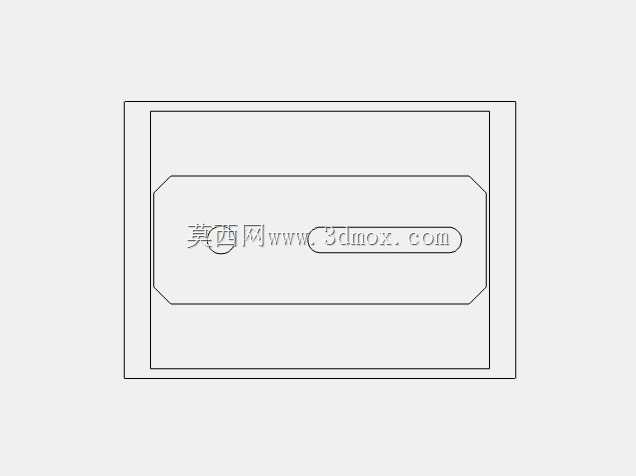

　　在中小功率电源变压器的装配场景中，这类L型钣金支架是连接变压器本体与设备安装基面的核心承载构件，日常多应用于工业控制电源、小型配电模块、嵌入式供电单元的内部安装环节，承担着承重、定位、隔振的多重作用，避免变压器在设备运输、运行振动过程中出现移位、接线端子受力松脱的问题。从结构设计逻辑来看，这款支架采用单折弯90度的L型构型，两个安装面分别承担不同的连接功能：垂直立面用于和变压器的侧装固定位对接，立面开设的圆形通孔适配常规的M4/M5规格紧固螺丝，孔位边缘做了去毛刺处理，避免装配时刮伤变压器外壳的绝缘涂层；水平基面开设的长圆形腰型孔，是为了适配安装基面的孔位公差，现场装配时可以沿腰孔长度方向微调支架的固定位置，抵消基座加工、变压器本体安装带来的累计误差，降低对安装基面的加工精度要求，提升现场装配的容错率。

　　支架的两个自由端都做了斜切倒角处理，并非直角裁切，一方面是去除钣金裁切后的锐边，避免装配人员操作时被割伤，另一方面也能缩减支架在狭小安装空间内的占用边界，避免和设备内部的相邻走线、其他电子元器件产生干涉。从安装边界尺寸来看，这类支架的折弯半径严格匹配常规冷轧钢板的钣金折弯工艺要求，折弯处无开裂、应力集中的隐患，垂直立面的高度刚好适配常见的EI型、小型环形变压器的侧装高度，不会因为立面过高遮挡变压器的接线端子，也不会因为立面过短导致固定螺丝的啮合长度不足、连接强度不够；水平基面的长度覆盖变压器底部的安装受力点，确保变压器的重量可以均匀传递到安装基面上，不会出现局部应力集中导致的钣金变形。

　　在实际选型应用中，这类支架的材质多选用1.5-2mm厚度的冷轧镀锌钢板，表面无需额外喷涂处理就具备基础的防锈能力，适合在设备内部的干燥环境中长期使用，折弯后的两个平面的平面度控制在0.2mm以内，确保安装后变压器不会出现倾斜，保证变压器和周边元器件的安全电气间隙。设计这类支架的时候，需要提前核算变压器的整体重量，匹配对应的板材厚度，避免长期承重后出现折弯角变形；腰型孔的长度一般设置为孔径的2.5-3倍，既保证足够的调节余量，也不会因为孔过长导致支架的结构强度下降；立面的圆孔中心到折弯边的距离需要预留足够的螺丝操作空间，确保电批或者手动螺丝刀可以垂直对准螺丝头完成锁紧操作，不会因为空间不足导致螺丝滑牙、锁紧不到位。

　　在设备内部的装配场景里，这类支架除了固定变压器之外，部分场景下还可以作为走线的辅助固定点，利用支架的边缘搭配扎带整理变压器的输入输出引线，让设备内部的走线更加规整，避免引线搭在变压器发热表面加速绝缘层老化。不同于定制的一体成型安装座，这种通用型L型钣金支架的加工门槛低，不需要开模，通过激光切割、数控折弯就可以快速生产，适配多规格的小批量电源装配需求，也方便后期设备维护时的配件替换，不需要针对特定机型定制特殊的安装构件。
