电源变压器用钣金折弯安装支架结构设计

这款钣金构件主要服务于小功率电源变压器的内部安装固定场景，在工频低压变压器、小型控制变压器的批量生产环节，这类支架是连接铁芯绕组总成与设备壳体的核心承载零件，替代了传统型材焊接支架的加工方案，能大幅压缩生产环节的工序流转成本。从实际使用场景来看，这类支架多应用在工业控制电源模块、小型配电隔离变压器、民用家电内置电源单元中，需要同时承载变压器铁芯与绕组的整体重量，还要预留足够的电气安全间隙，避免绕组与金属支架直接接触造成绝缘击穿风险。

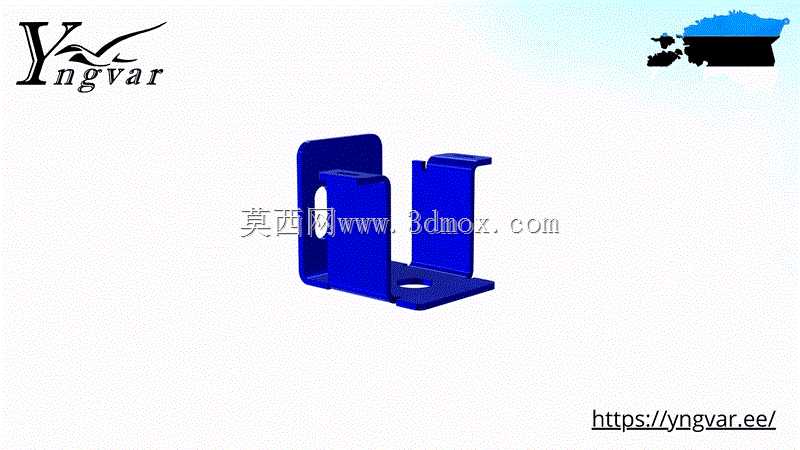

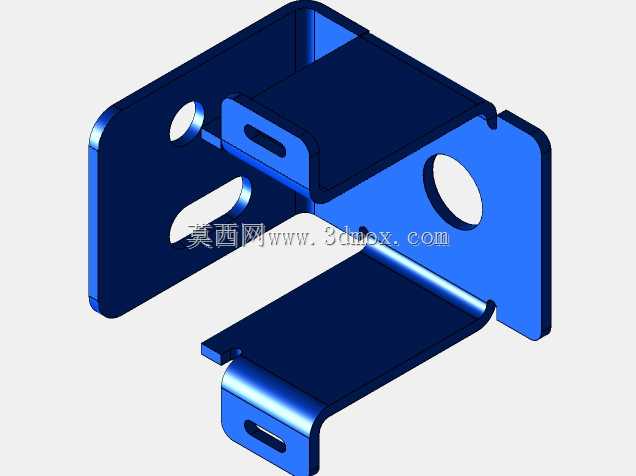

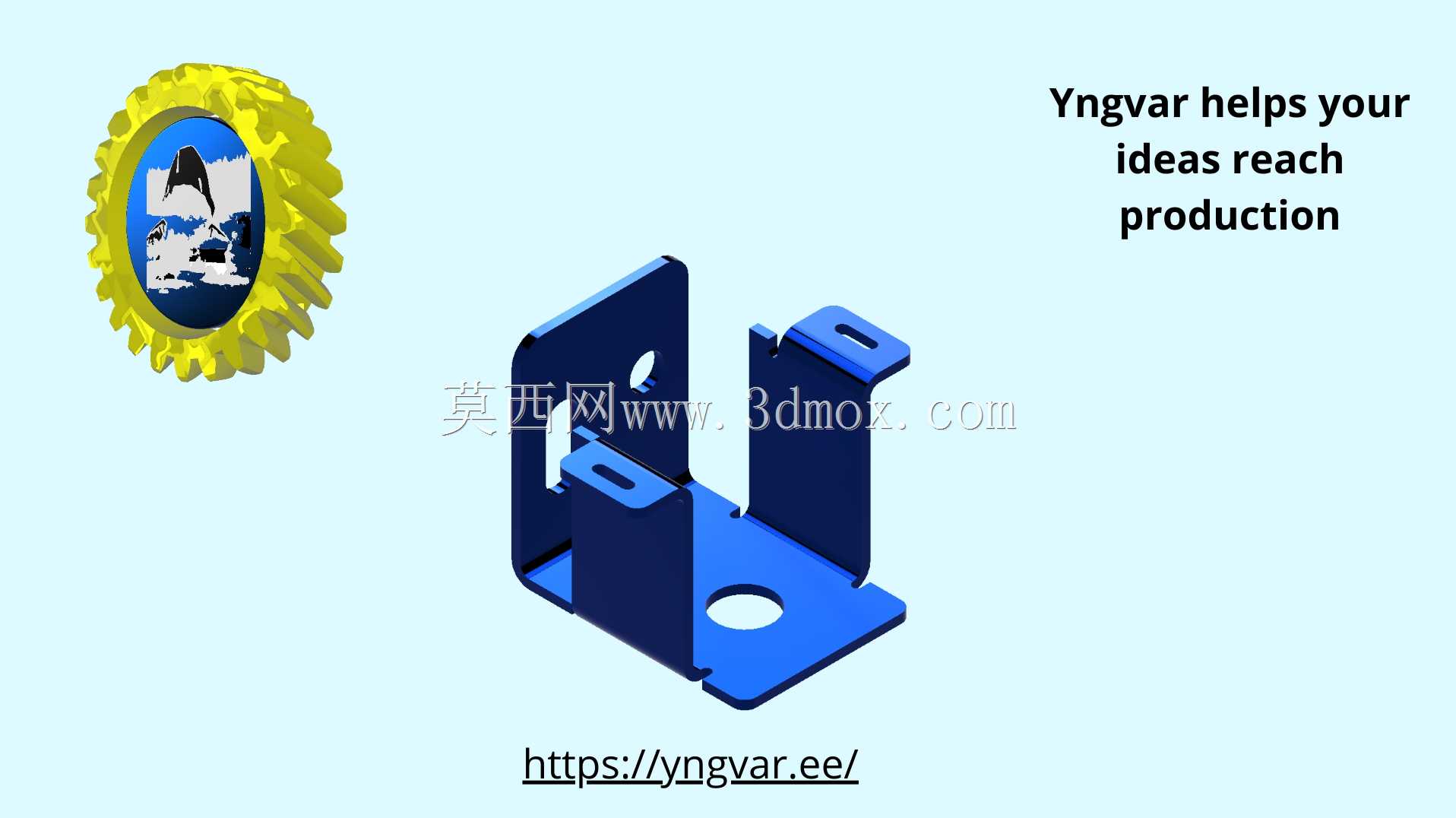

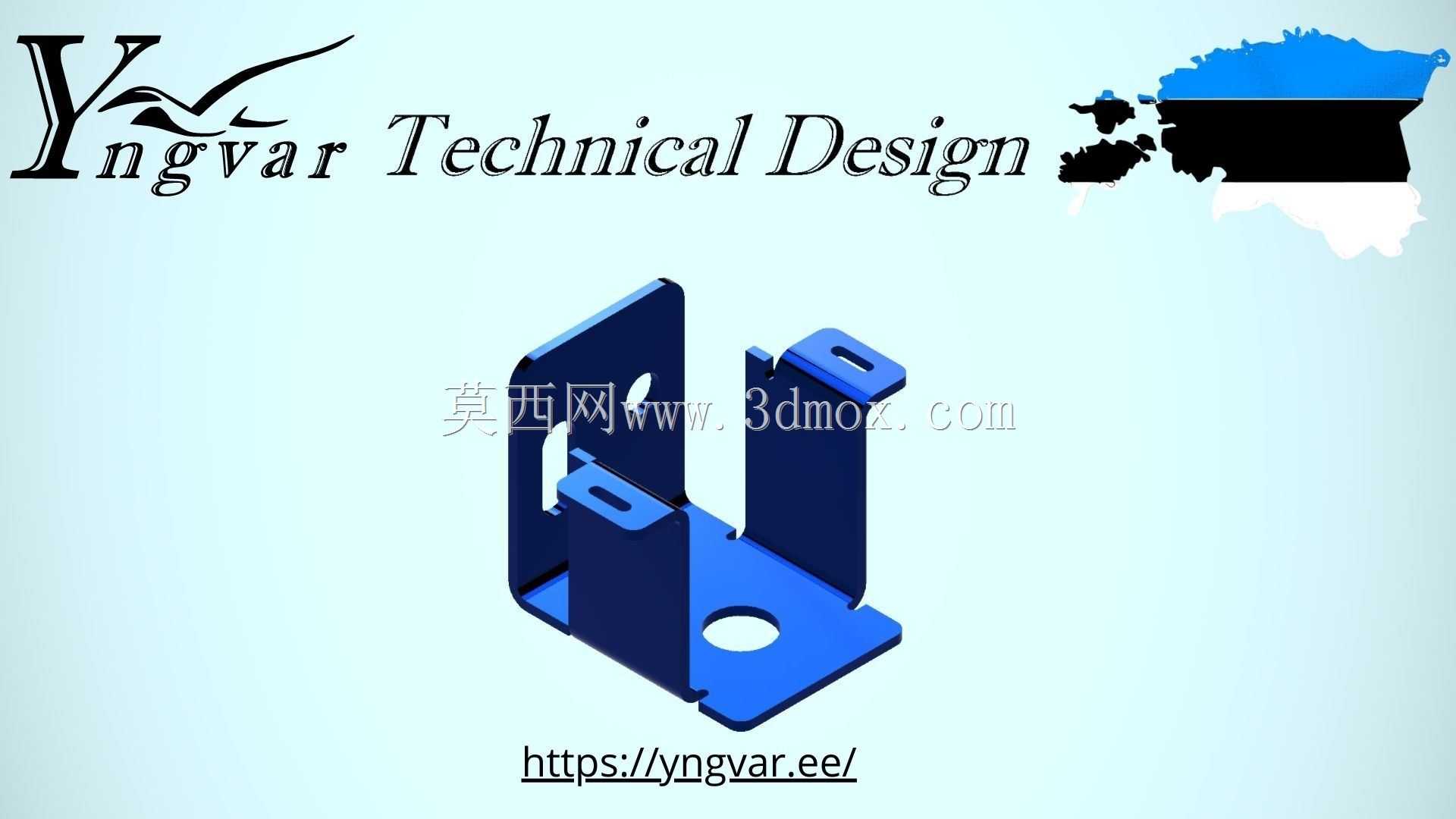

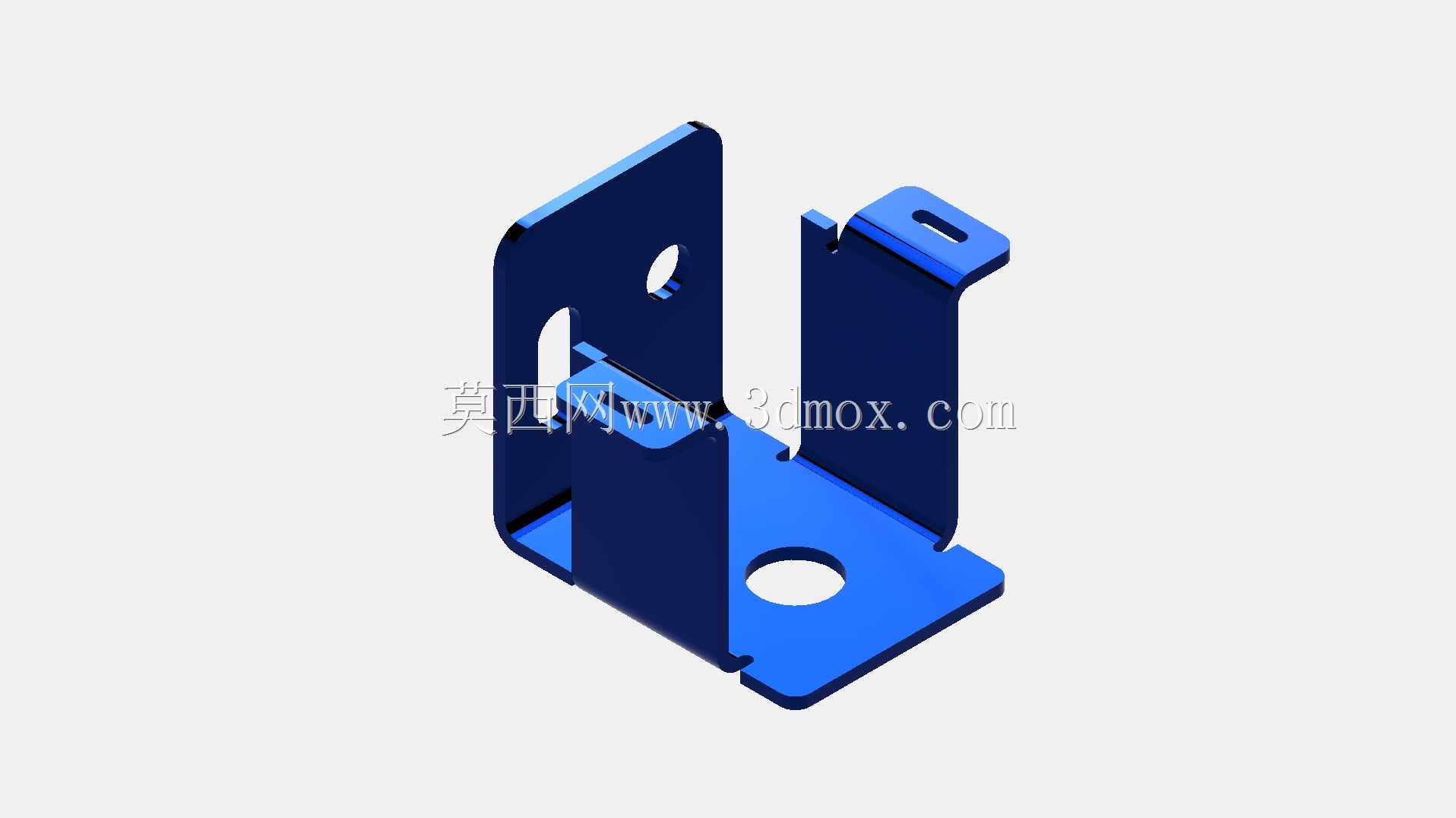

从功能特性上看，该支架采用一体化折弯成型结构，没有额外的焊接拼接点位，整体结构的抗振动性能更优，在设备运输、长期运行产生的持续微振动工况下，不会出现焊缝开裂、连接点位松脱的问题。支架底部预留的安装孔位适配常规M4/M5规格的固定螺丝，既可以直接固定在设备的金属安装底板上，也可以搭配绝缘垫片实现与接地壳体的隔离安装，适配不同绝缘等级的变压器设计要求。两侧的立板折弯边刚好卡住变压器铁芯的下沿，限制铁芯在横向、纵向的窜动，不需要额外增加压片或者绑带就能完成铁芯的预固定，能减少总装环节的零件数量与装配工时。

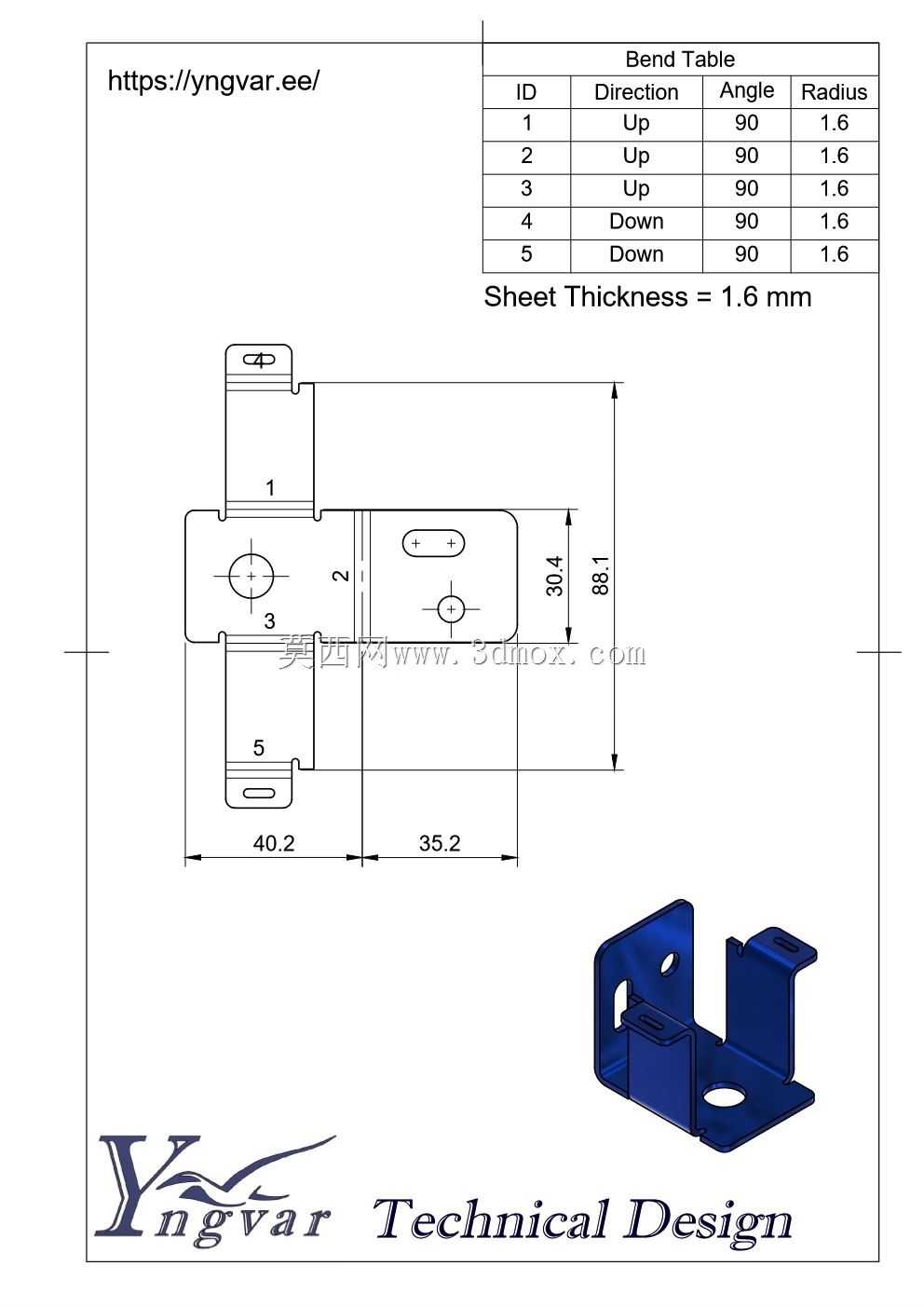

设计思路上完全遵循钣金加工的工艺特性，所有折弯边的内R角匹配常规数控折弯机的下模槽口参数，不需要定制特殊模具就能完成折弯加工，激光切割的下料轮廓没有锐角尖边，所有非安装边都预留了微小的工艺倒角，避免后续装配、检修过程中划伤操作人员或者破坏导线绝缘层。切割轮廓中没有小于板材厚度的窄缝结构，不会出现激光切割烧边、挂渣难以清理的问题，折弯工序的避让缺口尺寸经过核算，折弯后相邻边的拼接缝隙控制在0.1mm以内，不需要后续打磨补焊就能满足外观与装配精度要求。

从安装边界尺寸来看，支架的整体高度匹配常见EI型、CD型小功率变压器的铁芯安装位高度，两侧立板的间距刚好适配对应规格铁芯的叠厚尺寸，底部安装孔的孔距符合行业通用的变压器安装孔位规范，可以直接替换同规格的传统冲压支架，不需要对原有设备的安装底板做任何改模调整。支架的板材厚度根据承载的变压器重量选型，常规100VA以下的变压器采用0.8mm厚度的冷轧钢板即可满足强度要求，200VA-500VA规格的变压器适配1.2mm厚度板材，折弯后的立板垂直度公差控制在0.2mm以内，保证铁芯安装后不会出现倾斜，避免绕组与周边元器件产生干涉。

实际加工环节中，激光切割下料时只需要保留轮廓线与安装孔位，不需要额外的工艺标记，折弯顺序按照先折短边、后折长边，先折内侧小边、后折外侧大边的顺序编排，一次装夹就能完成所有折弯工序，单件加工时间可以控制在30秒以内，非常适合大批量连续生产。支架成型后可以根据使用场景选择镀锌、喷塑或者电泳的表面处理方式，镀锌层厚度满足8μm以上的盐雾测试要求，适配普通工业环境的使用需求，喷塑处理的支架绝缘性能更优，适合对绝缘安全要求更高的民用电器产品场景。

在结构强度校核层面，支架底部的承托边宽度经过承重验算，在承受对应规格变压器满负载重量的情况下，长期使用的形变量不超过0.05mm，不会因为变压器自身重量或者运行时的电磁振动导致承托边下弯，影响变压器的安装位置精度。两侧的限位折弯边高度刚好覆盖铁芯下沿1/3的高度位置，既能够提供足够的侧向限位力，又不会遮挡绕组的散热空间，保证变压器运行时产生的热量可以通过周边空气对流自然散出，不会因为支架包裹过于严密导致绕组温升过高，影响变压器的使用寿命。
