电源变压器用L型直角钣金固定支架

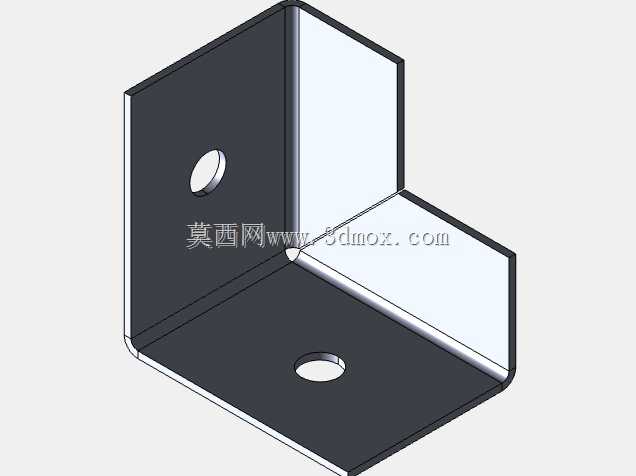

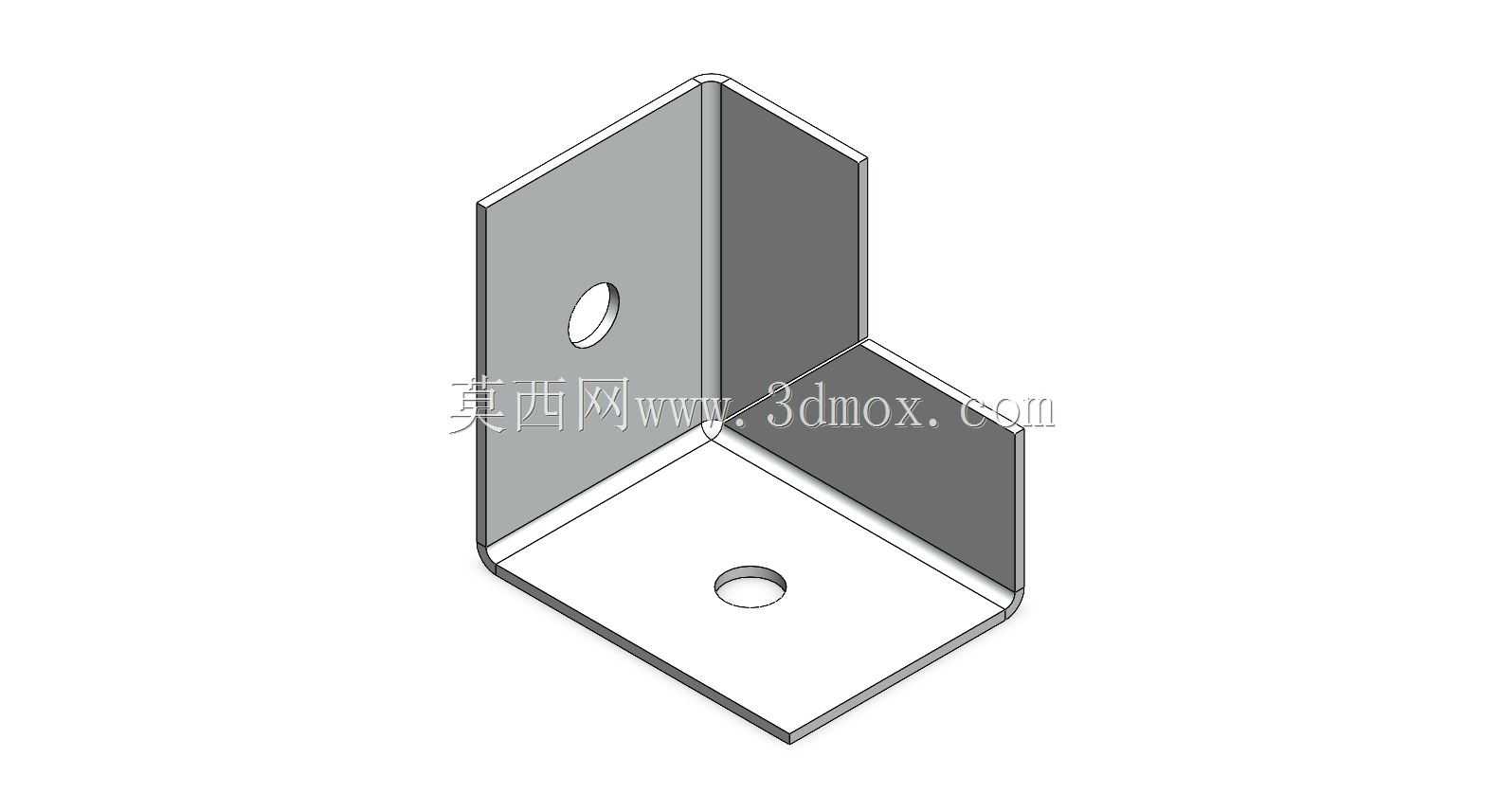

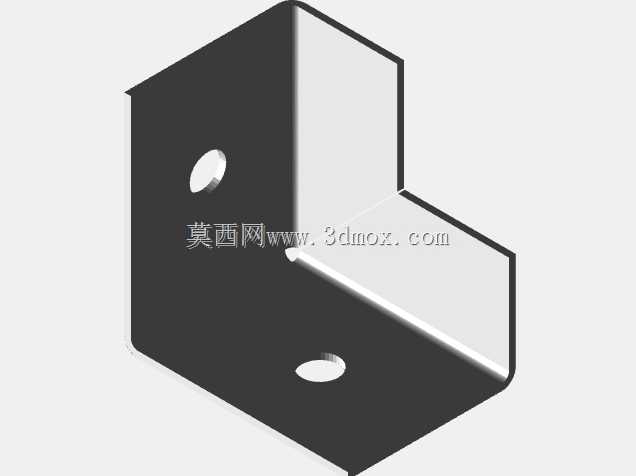

　　在小功率电源变压器的装配场景里，这类L型直角钣金支架是核心的安装承载构件，主要承担变压器本体与设备机柜、安装基板之间的连接固定作用，避免变压器在设备运输、运行振动过程中出现移位、接线端子拉扯松脱的问题，常见于工业控制电源、小型通讯供电模块、教学实训电工台的电源单元装配环节。从结构设计逻辑来看，该支架采用单块钣金弯折成型的工艺路线，没有额外的焊接拼接结构，弯折处预留了合理的折弯内R角，既避免弯折过程中板材出现应力开裂的问题，也能保证两个垂直安装面的垂直度公差控制在合理范围内，减少装配时的对位偏差。

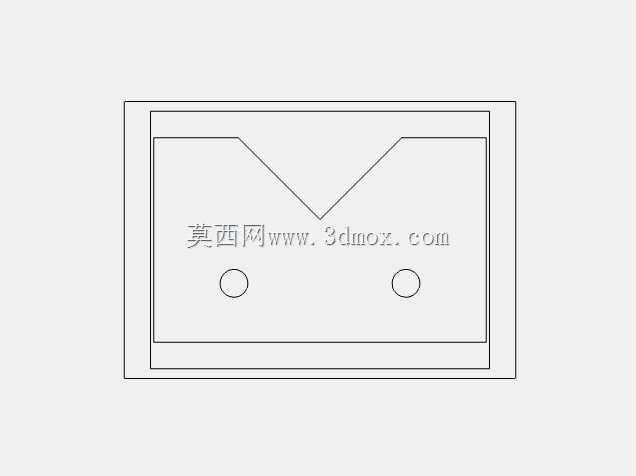

　　支架的两个垂直立面分别承担不同的连接功能：其中一个立面用于和变压器本体的安装面贴合，立面开设的圆形通孔适配常规的十字盘头螺丝或者抽芯铆钉，可根据实际装配场景选择紧固件类型；底部的水平安装面则用于和设备的安装底板固定，面上的通孔位置经过对位校核，能匹配常见的机柜安装孔位间距，不需要现场二次扩孔调整。设计过程中充分考虑了钣金加工的工艺可行性，所有开孔都预留了足够的边距，避免冲孔时距离板材边缘过近导致板材变形，弯折边的高度也符合常规钣金折弯的最小边距要求，不需要额外做工艺缺口就能完成折弯加工，能有效降低批量加工的废品率。

　　从安装边界来看，支架的整体轮廓尺寸适配额定功率在50W以内的小型电源变压器安装需求，水平安装面的尺寸能覆盖变压器底部的安装基准面，不会出现支撑悬空的情况，垂直立面的高度刚好避让变压器本体的接线端子区域，不会干涉接线操作，也不会和变压器外围的绝缘护罩产生结构干涉。实际使用时，该支架除了承担固定承载作用，还能通过金属钣金的导热特性，辅助变压器工作时的热量向外传导，降低变压器本体的局部温升，一定程度上延长绝缘部件的使用寿命。在激光切割下料或者3D打印样件验证阶段，该结构的成型难度极低，不需要复杂的工装夹具就能完成样件制作，适合教学场景下的钣金工艺实训使用，能让学习者直观理解折弯工艺、孔位边距设计、安装对位校核的基础工程逻辑。

　　支架的板材厚度选用常规的冷轧钢板规格，既保证足够的结构强度，在变压器自重加长期振动的工况下不会出现形变弯折，也不会因为板材过厚导致折弯难度提升、材料成本不必要增加。两个安装面的孔位都做了去毛刺处理，避免装配时毛刺刮伤安装面的防腐涂层，也防止螺丝紧固过程中毛刺导致的接触间隙，保证安装贴合面的紧密性。在一些需要绝缘防护的装配场景里，还可以在支架和变压器本体之间加装环氧绝缘垫片，支架的孔位尺寸也预留了垫片的安装空间，不需要额外调整孔位大小就能兼容绝缘装配需求。
