这款小型机械臂的结构设计,核心面向科教场景的实操拼搭需求,区别于工业级重载机械臂的设计逻辑,整体在结构强度、运动精度、拼搭便捷性三者之间做了针对性平衡。从实际应用场景来看,该结构可作为青少年STEM教育的实操载体,让使用者在拼搭、调试的过程中理解齿轮传动比、铰接自由度、力矩传递等基础机械原理,也可作为小型桌面级演示机构,用于展会、科普活动的机械结构动态展示,部分轻量化改造后还可承担桌面小物件的移位、分拣演示任务。

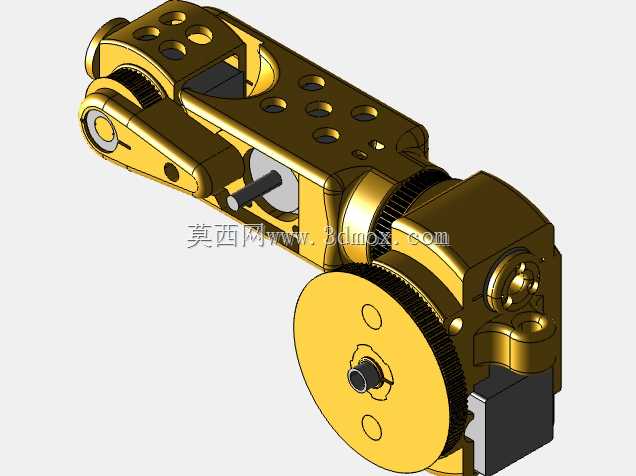

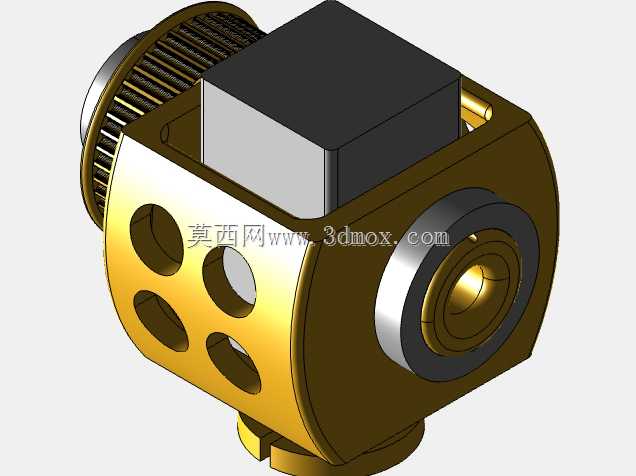

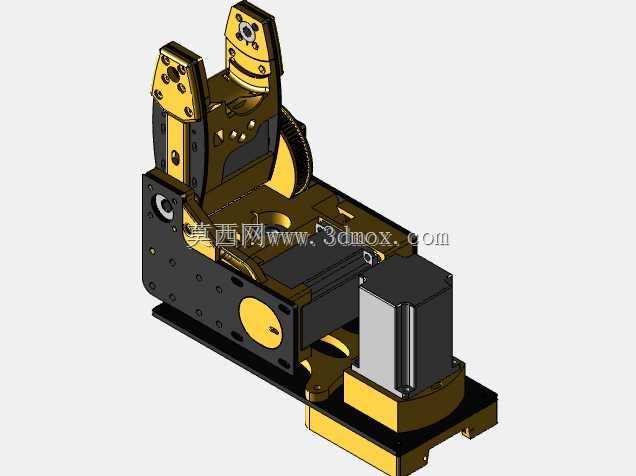

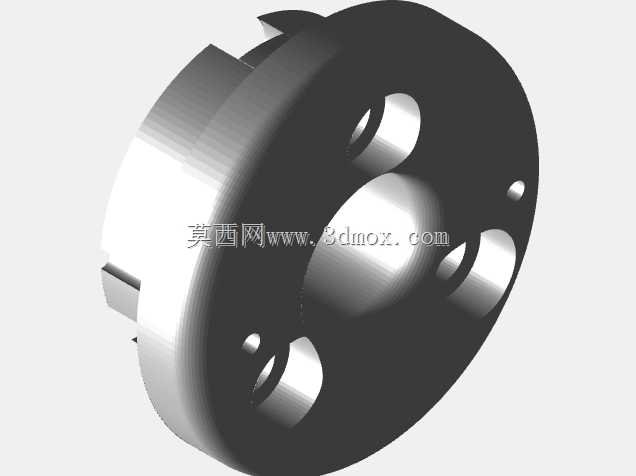

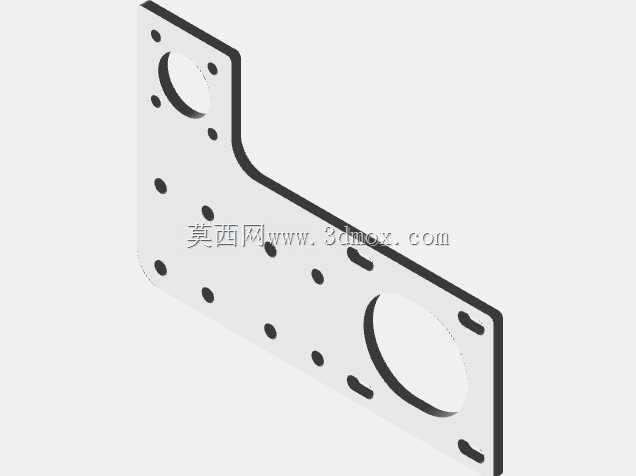

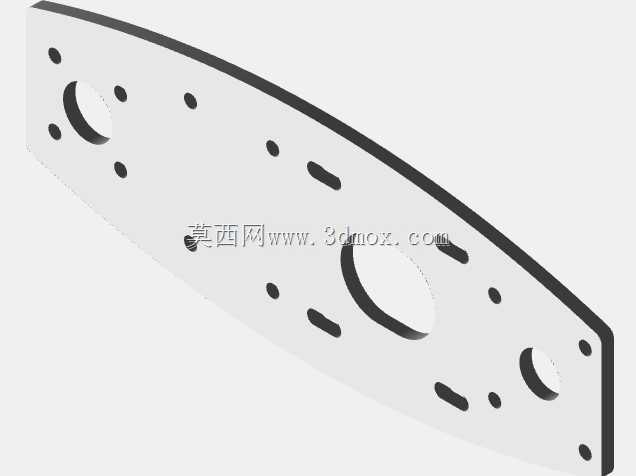

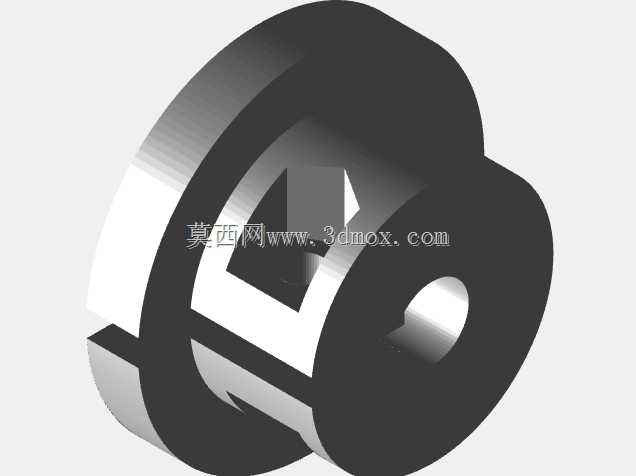

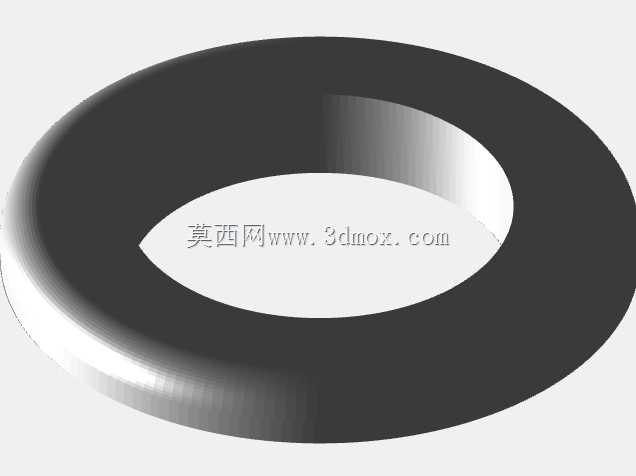

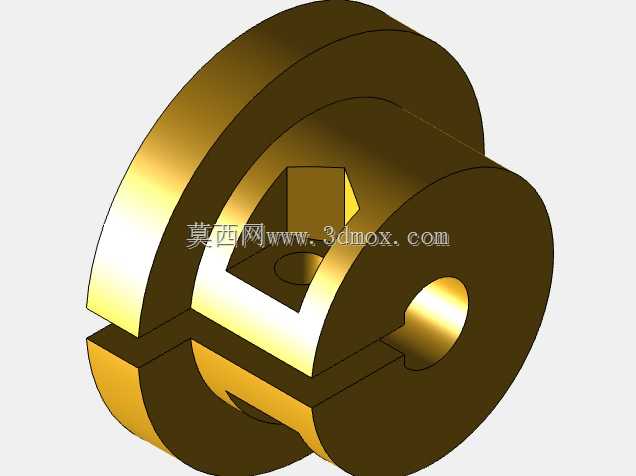

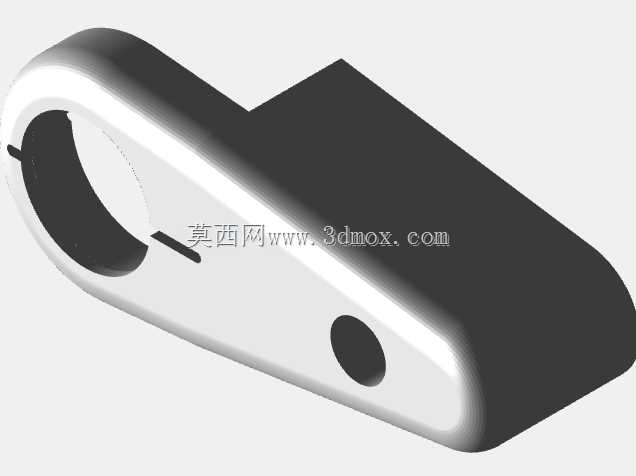

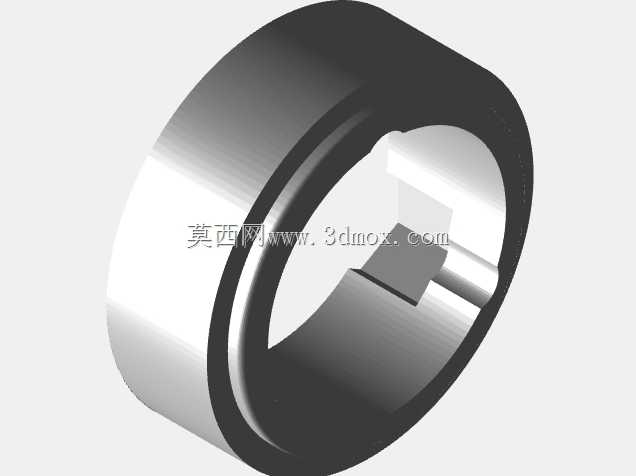

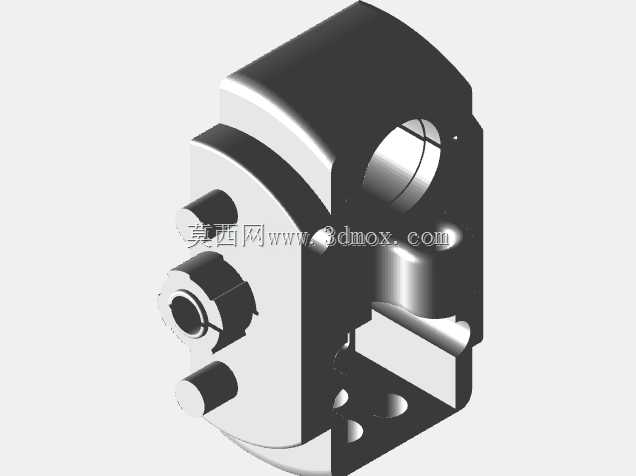

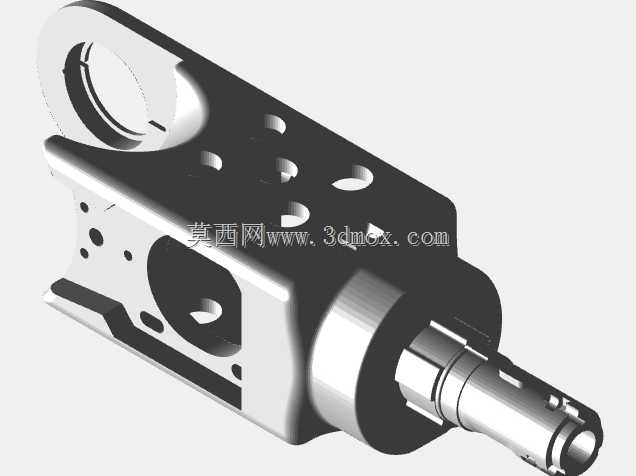

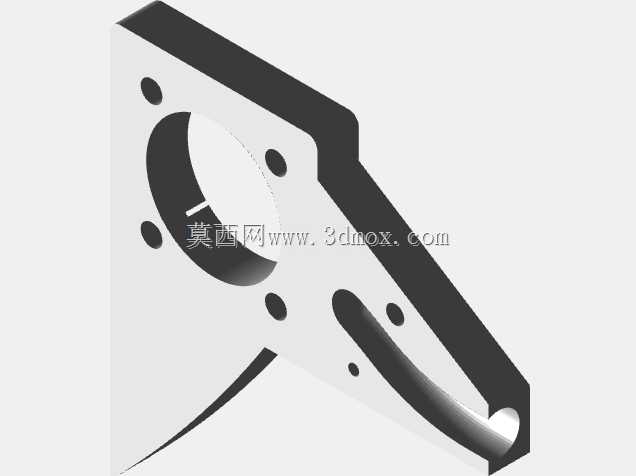

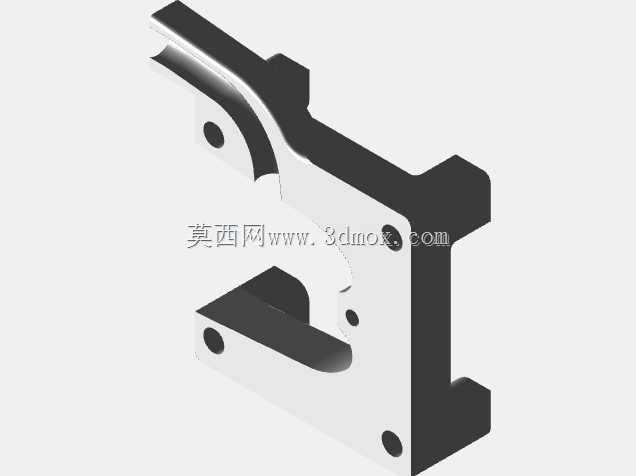

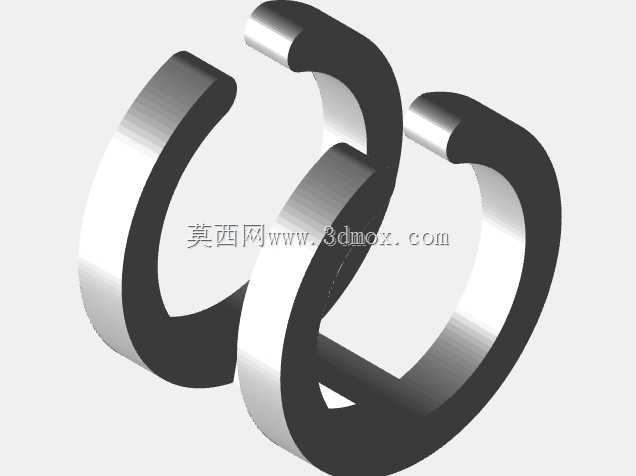

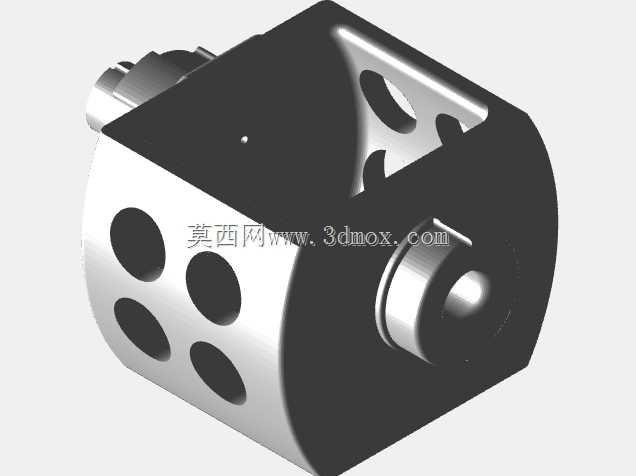

从功能特性来看,该机械臂采用多段铰接式臂体结构,臂身开设的多组减重孔并非单纯的外观设计,一方面是在保证臂体抗弯截面模量的前提下降低整体自重,减少关节处的负载力矩,另一方面这些孔位也可作为拓展安装位,方便使用者加装传感器、末端执行器等附加组件,拓展演示功能。关节处采用直齿轮啮合传动的结构,齿轮与臂体的安装同轴度通过轴孔配合保证,关节轴两端设置限位轴肩,避免传动过程中出现轴向窜动,保证运动过程中的传动平稳性,不会因为拼搭结构的间隙出现卡滞或传动空程过大的问题。末端的轮状执行件预留了标准安装孔位,可根据不同的演示需求更换夹爪、吸盘、磁性拾取头等不同末端配件,适配不同的科教演示任务。

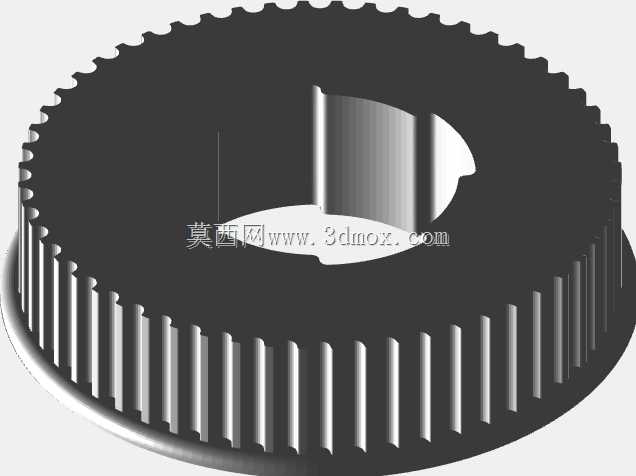

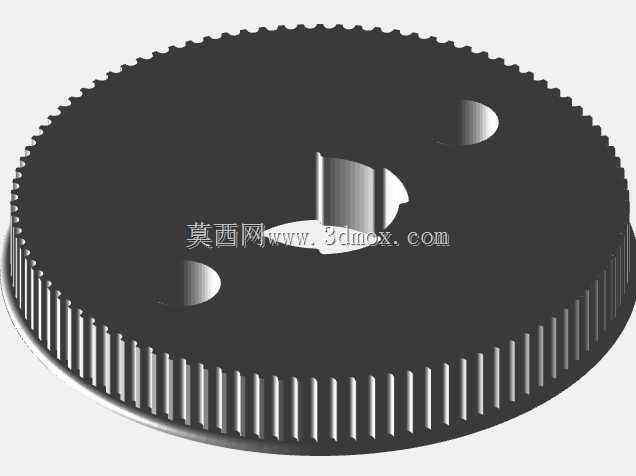

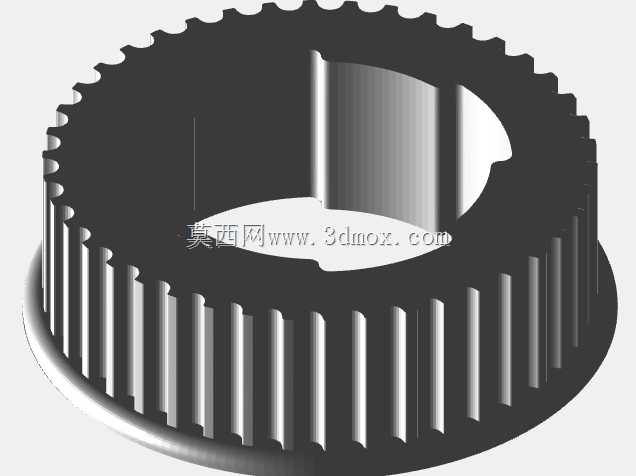

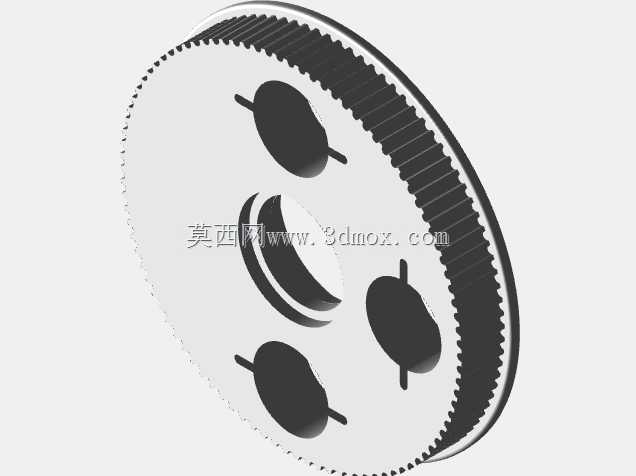

设计思路上,该结构优先考虑了拼搭的容错性,所有配合部位的公差带都做了适配手工装配的调整,轴与孔的配合采用间隙配合的公差区间,不需要专用工装即可完成手动装配,同时关键传动部位的配合间隙控制在合理范围,既不会因为过紧导致装配困难,也不会因为间隙过大出现传动晃动。臂体的轮廓采用圆角过渡处理,避免尖锐棱角在拼搭、使用过程中造成划伤,符合科教类产品的安全设计要求。传动齿轮的模数选择兼顾了传动强度与拼搭手感,齿形做了轻微的修缘处理,啮合过程中不会出现卡齿的问题,即使是没有机械装配经验的青少年使用者,也能顺利完成齿轮的啮合装配。

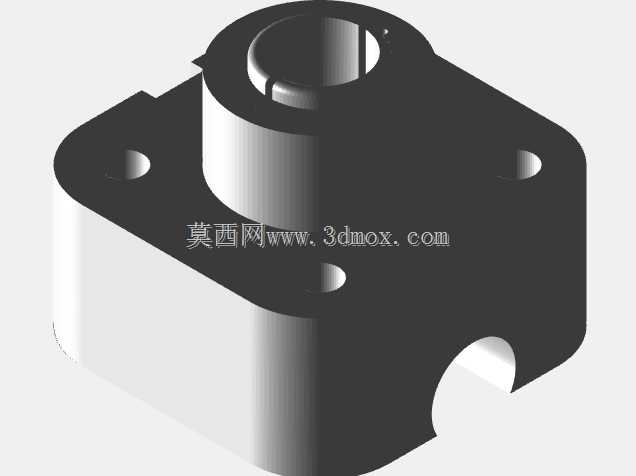

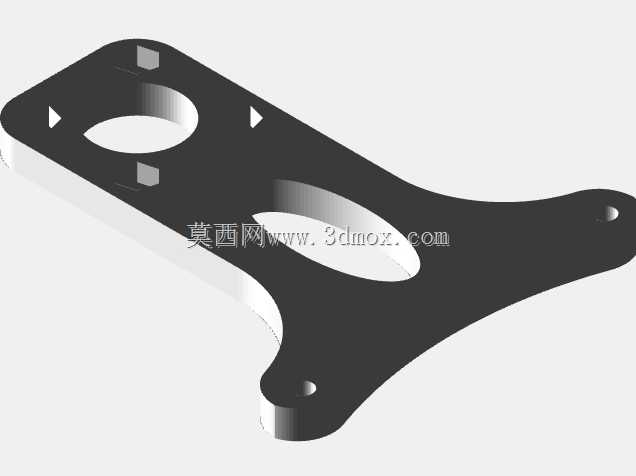

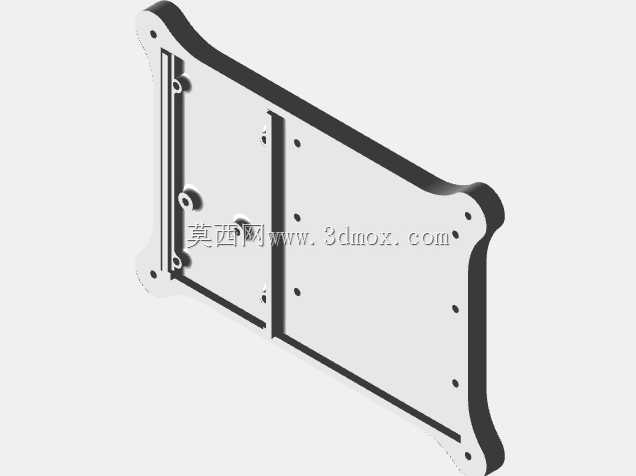

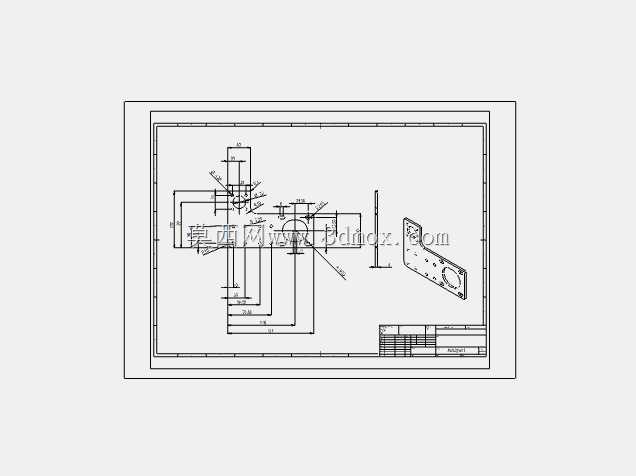

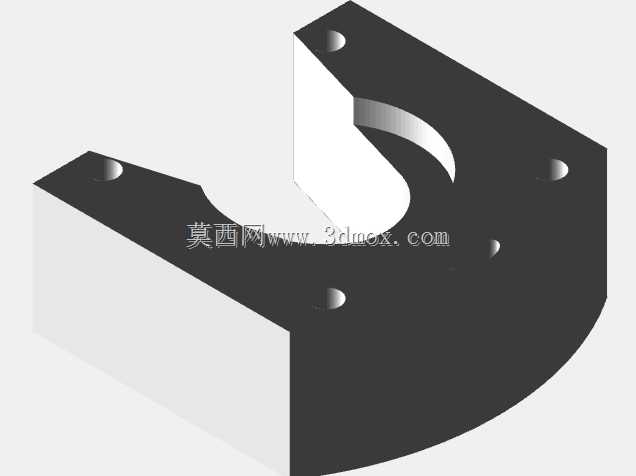

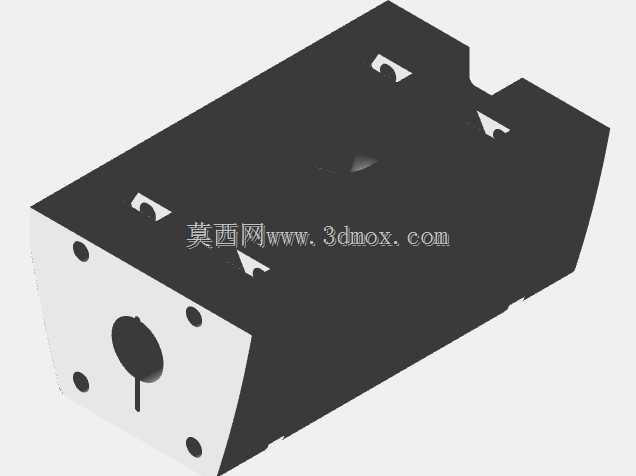

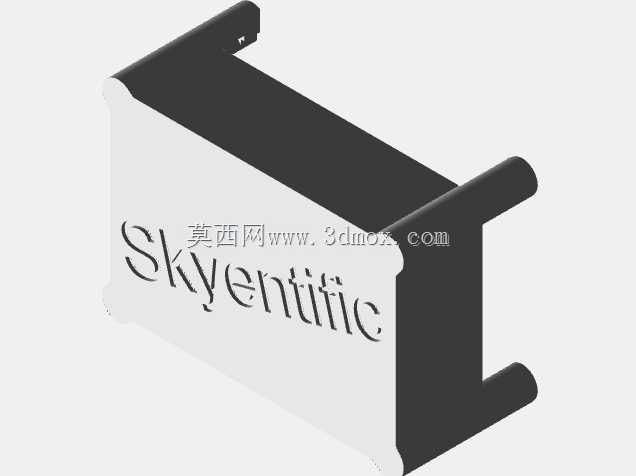

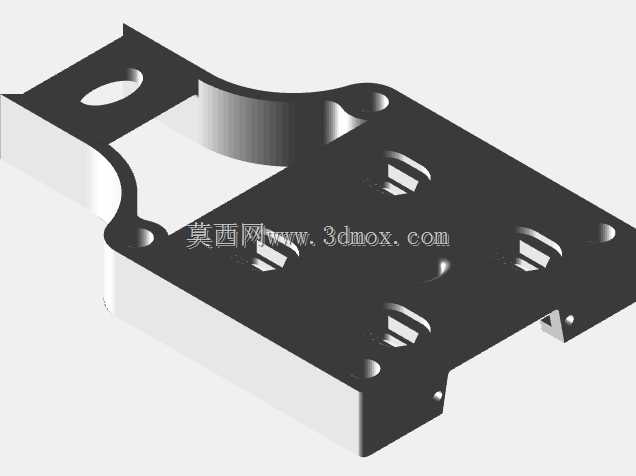

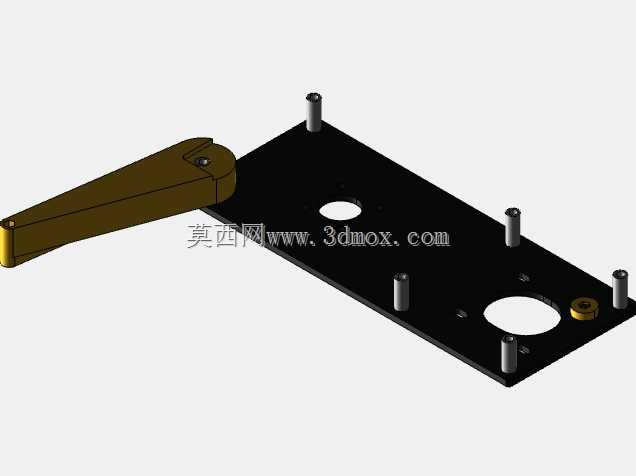

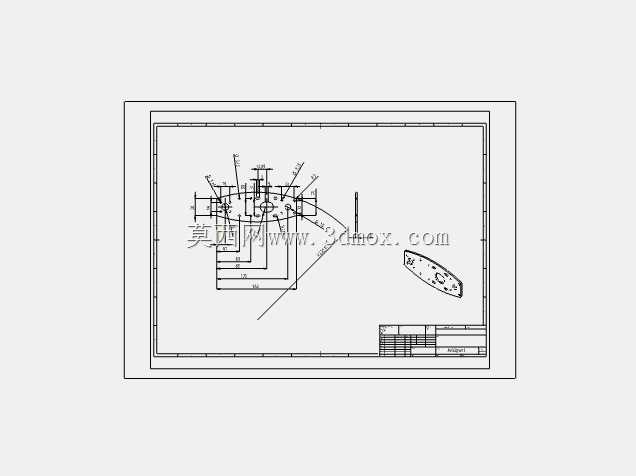

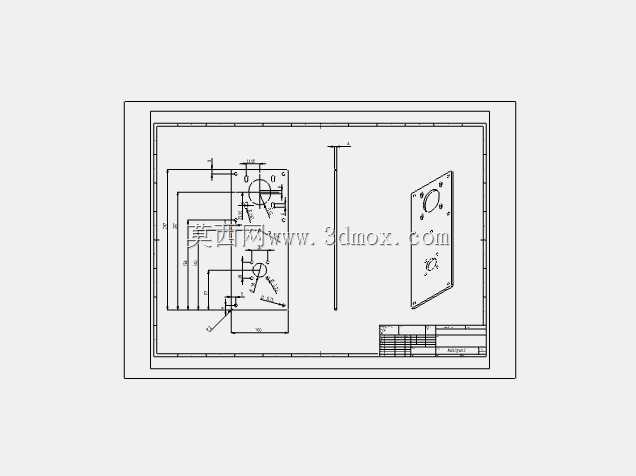

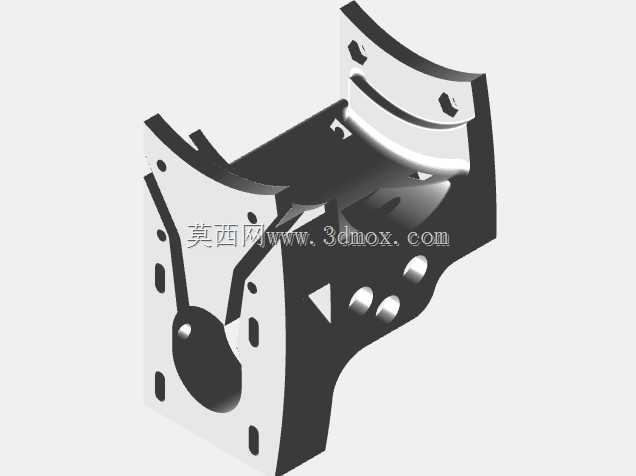

从安装边界与尺寸逻辑来看,该机械臂的底座安装面为平面结构,预留了两组安装固定孔,可直接通过螺栓固定在桌面、演示台架上,也可搭配磁吸底座、夹具底座实现快速装拆,不需要复杂的安装基础。整体展开后的臂展长度控制在桌面级设备的合理范围内,运动过程中不会超出普通桌面的边界,关节的转动角度设置了机械限位,避免臂体运动过程中出现过转碰撞的问题,底座处的驱动组件安装位做了下沉设计,降低整体重心,提升臂体伸展状态下的稳定性,不会因为重心偏移出现倾倒的问题。臂体各段的长度比例经过反复调整,保证在最大伸展状态下,关节处的齿轮受力仍在材料许用应力范围内,采用常规的3D打印材料或者轻质金属材料加工即可满足强度要求,不需要特殊的高强度材料,降低了制作与拼搭的成本门槛。

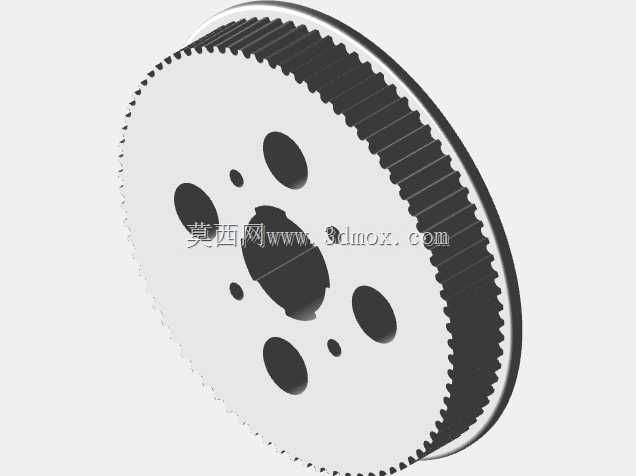

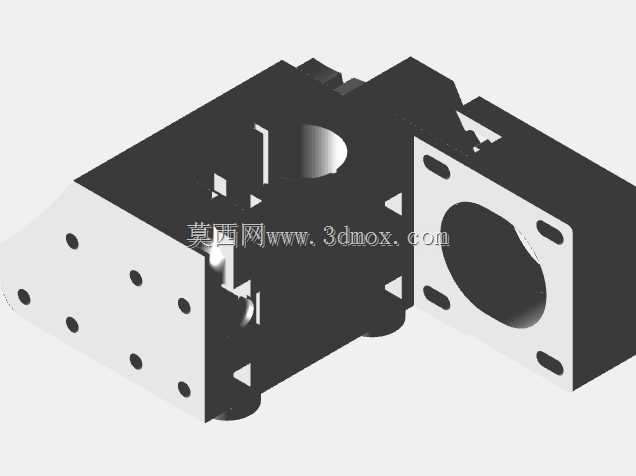

在传动路径的设计上,动力从底座处的驱动端输入,通过齿轮组逐级传递到各个关节,每一级传动的传动比都经过匹配,保证关节运动的速度处于适合手动调试或者低速电机驱动的区间,不会出现传动比过大导致操作费力,或者传动比过小导致运动精度不足的问题。臂体内部预留了走线槽位,若加装电动驱动组件,线材可通过臂体内部的槽位排布,不会外露干扰臂体的运动,也能让整体外观更加整洁。各个关节的阻尼可通过轴端的紧固件进行调整,使用者可根据实际需求调整关节的转动阻尼,既可以让臂体在调整角度后保持姿态稳定,也可以调整到顺滑状态实现连续的运动演示。
