菲涅尔透镜可调支架实验装置结构设计

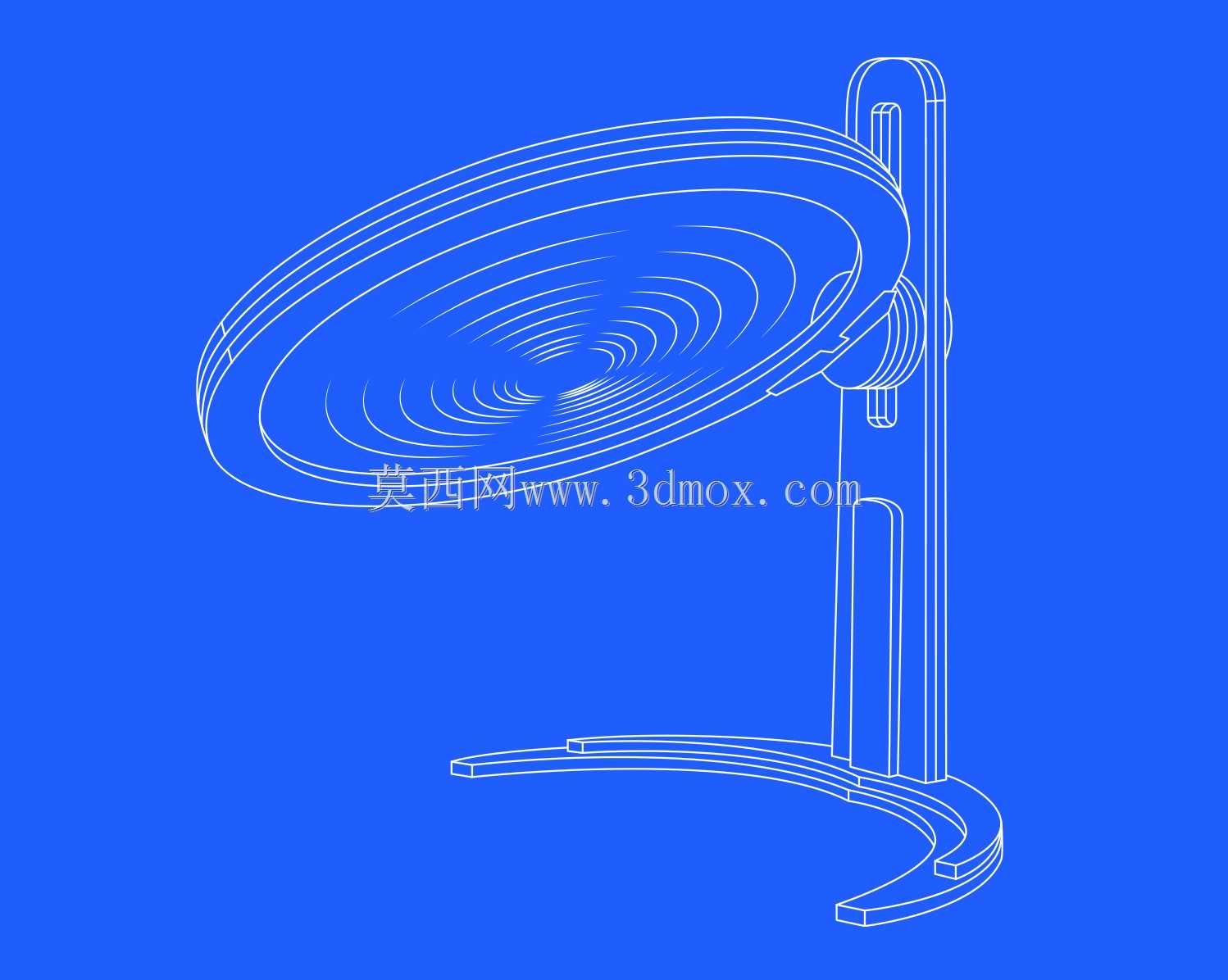

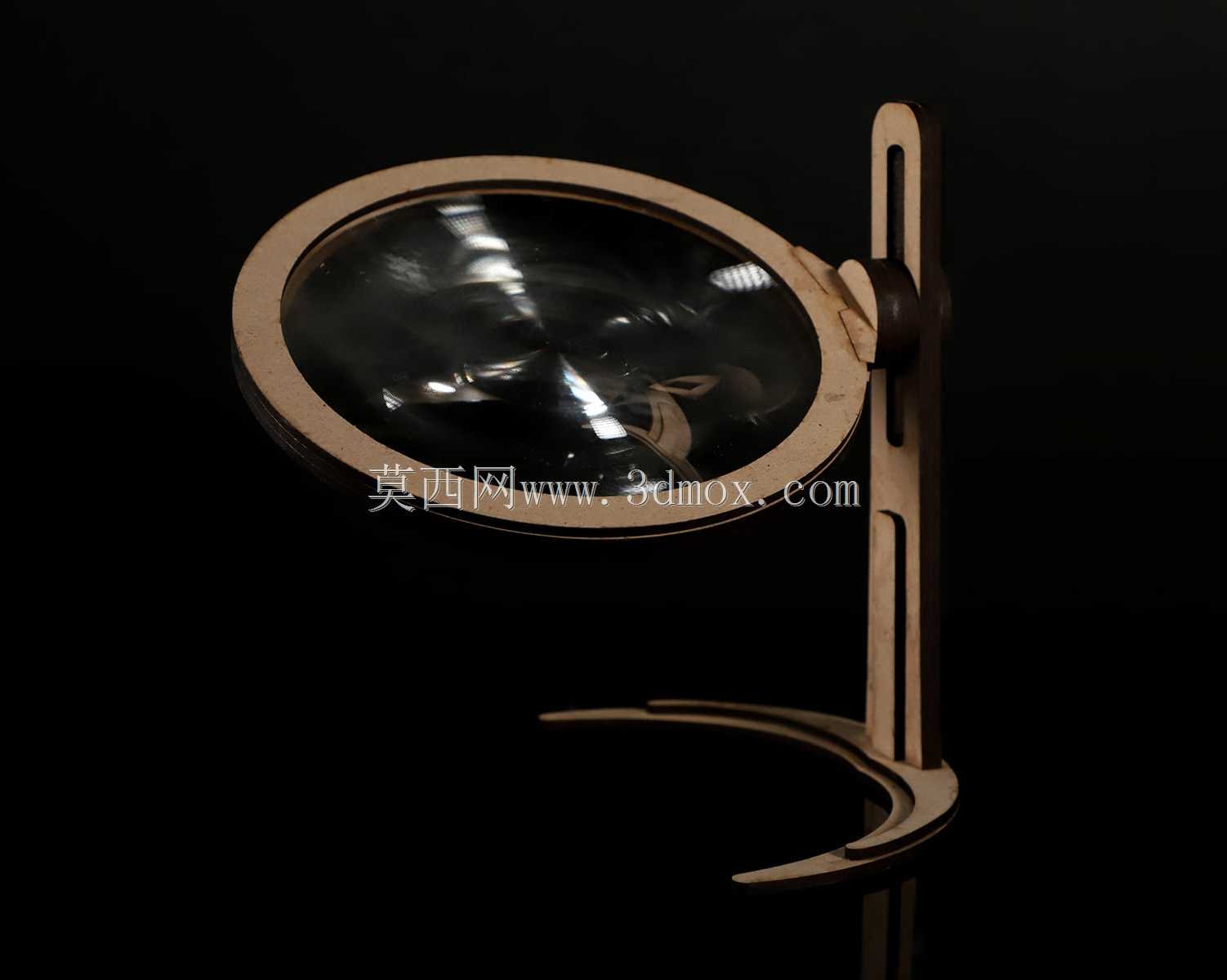

　　这套光学实验装置的核心结构围绕菲涅尔透镜的角度、高度调节需求展开，整体采用无紧固件的拼接式设计思路，适配3mm厚度中密度纤维板的激光切割加工工艺，所有连接部位均通过板材自身的榫卯卡扣结构实现锁紧固定，无需额外配备螺栓、螺母等标准连接件，大幅降低了加工后的装配难度，也避免了金属紧固件对光学实验过程可能产生的干扰。从实际应用场景来看，该装置可用于中小学科创教育的光学聚能演示、小型太阳能聚光实验、光束整形测试等场景，支架的弧形底座采用大跨度支撑结构，底座与桌面的接触边缘做了加宽处理，放置在水平实验台面上时，即使透镜调节至最大倾斜角度，整体重心依然落在底座支撑范围内，不会出现侧翻风险。

　　透镜固定环采用多层环形卡槽结构，可适配不同厚度的菲涅尔透镜安装，固定环与竖向支撑臂之间采用阻尼式转轴连接，转轴部位同样依靠板材切割后的过盈配合实现阻尼效果，调节时可在0到90度范围内任意角度悬停，无需额外设置锁紧旋钮，操作时单手即可完成角度调整。竖向支撑臂与底座之间采用滑动式卡槽连接，可沿着底座的弧形滑槽调整透镜的前后位置，适配不同焦距的菲涅尔透镜使用需求，调整到位后依靠卡槽的过盈摩擦力实现位置固定，无需额外锁止结构。

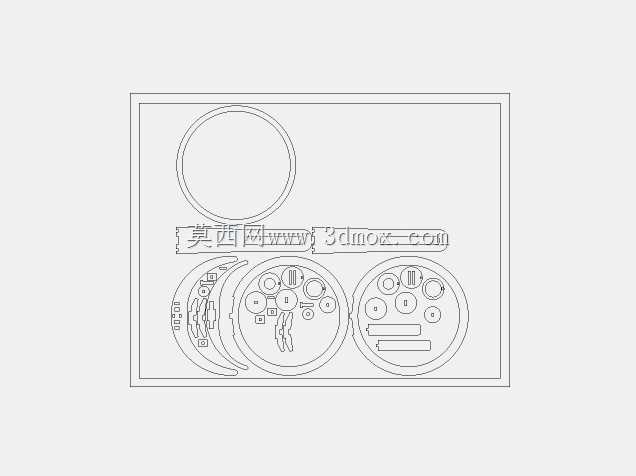

　　整套装置的所有零部件均为平面板材切割成型，加工时可将所有零件排布在标准尺寸的MDF板材上，一次激光切割即可完成全部零件加工，加工完成后无需进行二次表面处理，仅需按照拼接卡槽的对位标识即可完成快速装配，单个装置的装配时间可控制在5分钟以内。从安装边界尺寸来看，装置完全展开后整体高度不超过350mm，底座横向最大跨度为280mm，透镜固定环的最大适配直径为250mm，常规实验台面上均可放置，不会占用过多操作空间。设计过程中充分考虑了材料的加工特性，所有板材拼接部位的卡槽宽度均按照3mm板材的实际切割公差做了适配调整，预留了0.1mm的装配余量，既不会因为卡槽过窄导致装配困难，也不会因为卡槽过宽出现装配后松动晃动的问题。

　　装置的外观结构可根据使用需求灵活调整，更换不同颜色的板材或者在透镜固定环上增加不同的装饰结构即可实现外观定制，不会影响整体的结构强度与调节功能。在实际使用过程中，该装置可稳定固定菲涅尔透镜，完成太阳光聚光升温、光束路径演示、聚光点火测试等多种实验操作，支架的调节结构可精准控制透镜的朝向与角度，将光线精准汇聚到指定的实验点位，满足不同光学实验的定位精度要求。由于整套结构没有金属紧固件，在户外进行太阳能实验时，也不会出现金属部件生锈、导热过快导致的操作烫伤等问题，木质材料的导热系数低，即使长时间在聚光状态下工作，支架部位的温度也不会出现明显升高，使用安全性更高。
