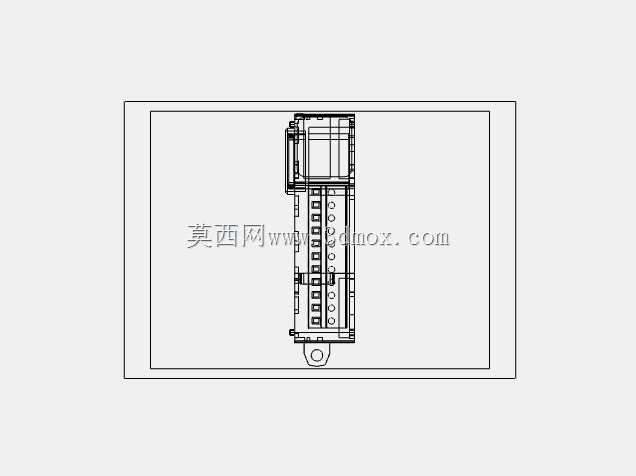

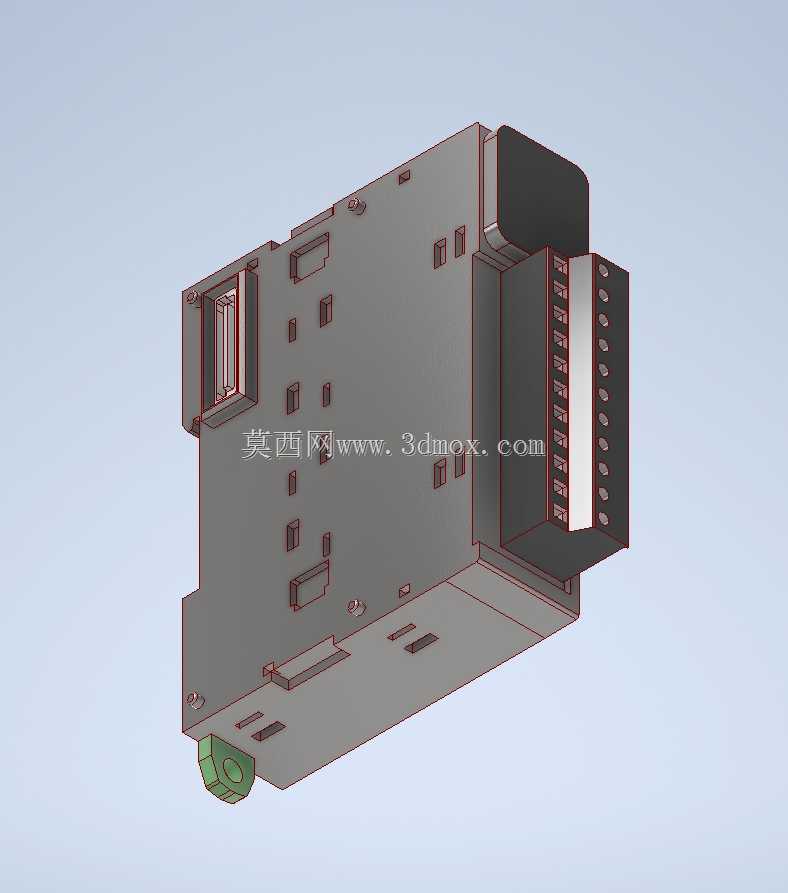

施耐德TM3AQ2模拟量输出模块结构设计

在离散制造产线的PLC控制系统搭建过程中，模拟量输出模块承担着将控制器运算后的数字量信号转换为标准工业模拟信号的核心作用，这款TM3AQ2模块的三维结构设计，完全围绕工业现场的安装、接线、运维全流程需求展开。从实际应用场景来看，这类模块常部署在设备侧的控制柜内，和PLC主站、数字量IO模块、通讯模块并排安装在标准DIN导轨上，负责给比例阀、变频器、模拟量指示仪表这类执行端提供4-20mA电流或者0-10V电压信号，实现对阀门开度、电机转速、仪表显示值的连续调节，在包装机械、输送线、小型过程控制站里都有极高的使用频次。

设计阶段首先考虑的是柜内安装的空间兼容性，模块整体采用标准的模块化塑壳外形，宽度严格匹配TM3系列扩展模块的统一尺寸规范，和同系列其他模块拼接时不会出现尺寸错位，背部的导轨卡扣结构做了限位设计，卡入35mm标准DIN导轨后不会出现横向窜动，模块之间的通讯接插件位置做了精准对位，拼接时可以直接卡合完成内部总线连接，不需要额外接通讯线，能大幅减少柜内布线的工作量。外壳的散热结构做了隐蔽式设计，在模块上下两侧的塑壳上预留了对流通风槽，既不会让灰尘大面积进入模块内部，也能保证模块长时间工作时内部电路的热量可以自然散出，避免密闭壳体内温度累积影响元件寿命。

接线端的设计充分考虑了现场接线的操作便利性，模块前端的接线端子采用可插拔式结构，端子排的螺丝位置做了下沉处理，接线时用普通十字螺丝刀就可以完成操作，端子旁预留了清晰的标识位，每个通道的正负端子、公共端位置都和实际接线习惯匹配，运维人员更换模块时不需要重新核对每根线的定义，拔下旧端子排插到新模块上就能完成更换，能把设备停机时间压缩到最短。模块侧面的模块固定卡扣做了加强设计，多个模块拼接安装时，卡扣可以牢牢把相邻模块锁在一起，即使柜内有风机振动或者设备运行产生的持续震动，模块之间也不会出现松脱导致的总线通讯中断。

从安装边界来看，模块上下方需要预留至少20mm的走线空间，方便进出线的弯折和整理，前方需要预留至少50mm的操作空间，保证插拔端子排、更换模块时不需要拆卸周边其他元件。外壳的棱角都做了圆弧过渡处理，安装操作时不会划伤操作人员的手部，塑壳表面采用哑光阻燃材质，符合电气控制柜的防火要求，即使周边出现短时高温也不会出现壳体熔化或者引燃的情况。模块上的状态指示灯位置做了抬高设计，安装在柜内导轨上时，操作人员站在柜前不用弯腰就能清晰看到每个通道的工作状态、电源状态和通讯状态，日常巡检时可以快速判断模块是否正常运行。

在结构细节上，模块内部的电路板固定柱做了均匀分布，电路板安装后不会因为外力按压出现形变，前端的接线端子和内部电路板的连接采用压接加焊接的双重固定，即使现场接线时用力拉扯线缆，也不会出现端子和电路板脱开的故障。模块和主PLC连接的总线接口处做了防反插设计，安装时如果方向不对就无法卡入，完全避免了接反方向烧坏模块的风险。整体结构没有多余的冗余设计，每个结构特征都对应现场实际使用中的痛点，不管是初次安装布线还是后期运维更换，都能最大程度减少操作步骤，降低现场人员的工作难度。
