FRC竞赛用快速构建电气板安装布局设计

项目分类:变压器/电感器 发布时间:2024-12-23 ID:865929
  • FRC竞赛用快速构建电气板安装布局设计
  • FRC竞赛用快速构建电气板安装布局设计
  • FRC竞赛用快速构建电气板安装布局设计

  在青少年机器人竞赛的备赛环节,电气系统的集成效率直接决定了整车搭建的周期与后期调试的便利性,这款针对FRC赛事开发的快速构建电气板,核心解决的就是竞赛备赛阶段电气元件排布混乱、布线冗余、安装定位不准的常见痛点。从实际赛事应用场景来看,FRC赛事的备赛周期紧张,整车搭建往往需要机械、电气、编程团队并行推进,电气板作为整车电控系统的承载核心,需要在机械结构加工完成前就完成元件布局的定型,避免后期出现元件干涉、走线长度不足、维护空间不够的问题。

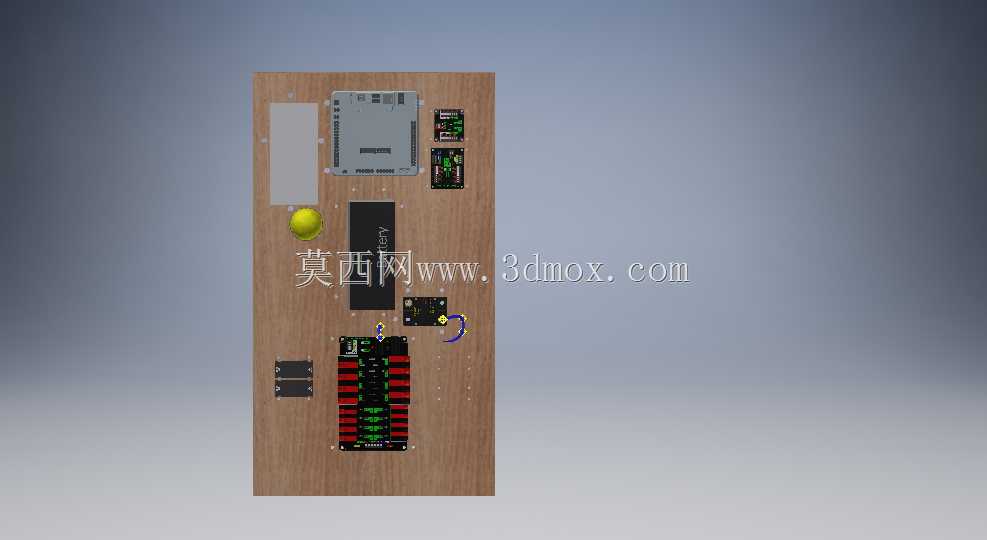

  这款电气板采用标准化基板承载设计,基板选用绝缘性能稳定、机械强度足够的层压板材,所有元件的安装孔位都经过实际装配验证,不需要现场反复测量打孔,拿到基板后可以直接完成各电气元件的固定,大幅压缩电气系统的装配时间。从设计思路上看,整个布局遵循强电与弱电分离、功率元件与信号元件分区的原则,主电源回路的大电流元件集中布置在基板下半区域,预留足够的走线空间用于大线径动力线的布设,避免大电流走线对信号回路产生电磁干扰;控制核心、信号采集模块布置在基板上半区域,靠近整车的信号输出接口端,缩短信号走线长度,降低信号衰减与干扰的概率。

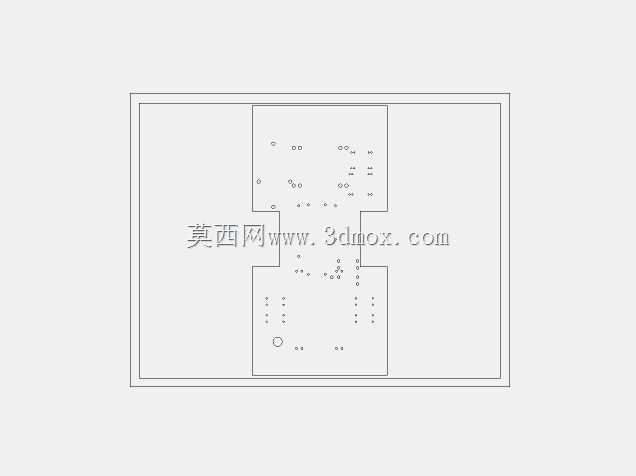

  安装边界方面,基板的整体外轮廓尺寸匹配FRC竞赛机器人的标准电控舱安装空间,四个角预留的固定孔位采用通用孔距设计,可以适配不同结构形式的机器人车架安装基准,不需要额外制作转接支架;基板上各元件的安装孔位严格对应常用FRC电控元件的安装尺寸,包括主控制器、功率分配模块、继电器模块、接线端子排等常用元件的固定孔都做了预定位,同时预留了30%左右的冗余安装空间,方便参赛队伍根据自身的方案扩展额外的传感器、辅助功能模块。布线设计上,每个元件的接线侧都预留了足够的走线弯折空间,大电流回路的走线槽位宽度满足多根大线径线缆并行布设的要求,信号回路预留了扎带固定位,方便布线完成后整理线束,避免车辆运动过程中线束晃动导致的接插件松脱。

  从实际使用的角度,这种预布局的电气板可以让电气团队在机械结构加工的同期就完成电控部分的预装与初步调试,等机械结构完工后只需要完成电气板的整体固定与外部线束的对接,就能快速进入整车联调阶段,大幅减少跨团队等待的时间成本。另外,基板上的安装孔位都做了公差适配,孔位公差控制在合理范围内,既保证元件安装的定位精度,又不会因为加工公差导致元件无法装配;所有孔位边缘都做了去毛刺处理,避免安装过程中划伤线缆绝缘层,降低短路风险。针对竞赛场景下的维护需求,易损耗的保险元件、接线端子都布置在基板外侧靠近维护口的位置,不需要拆解其他元件就能快速完成更换,适配赛事现场快速抢修的需求。整个布局没有多余的冗余结构,所有空间都分配给元件安装与走线通道,在有限的基板面积内实现了所有常用电控元件的合理排布,同时兼顾了装配效率、电磁兼容性、维护便利性三个核心需求,能够适配绝大多数FRC竞赛机器人的电控系统集成需求,不需要参赛队伍再从零开始设计电气板的布局与孔位,降低备赛阶段的机械设计工作量,让团队可以把更多精力投入到功能开发与整车调试上。
