三通道教学实验用按钮接线操作面板

这款三通道按钮操作模块，最初是为低压电气接线实训场景开发的实体装置，在职业院校电工基础实训台、企业新员工电气安全操作培训工位上都能见到同类结构的应用，区别于工业现场直接嵌入设备柜体的操作单元，这类模块特意做了外露式接线点位设计，方便学员直观观察接线逻辑、排查接线错误，不需要拆开柜体面板就能完成按钮通断逻辑、自锁互锁回路的基础接线练习。

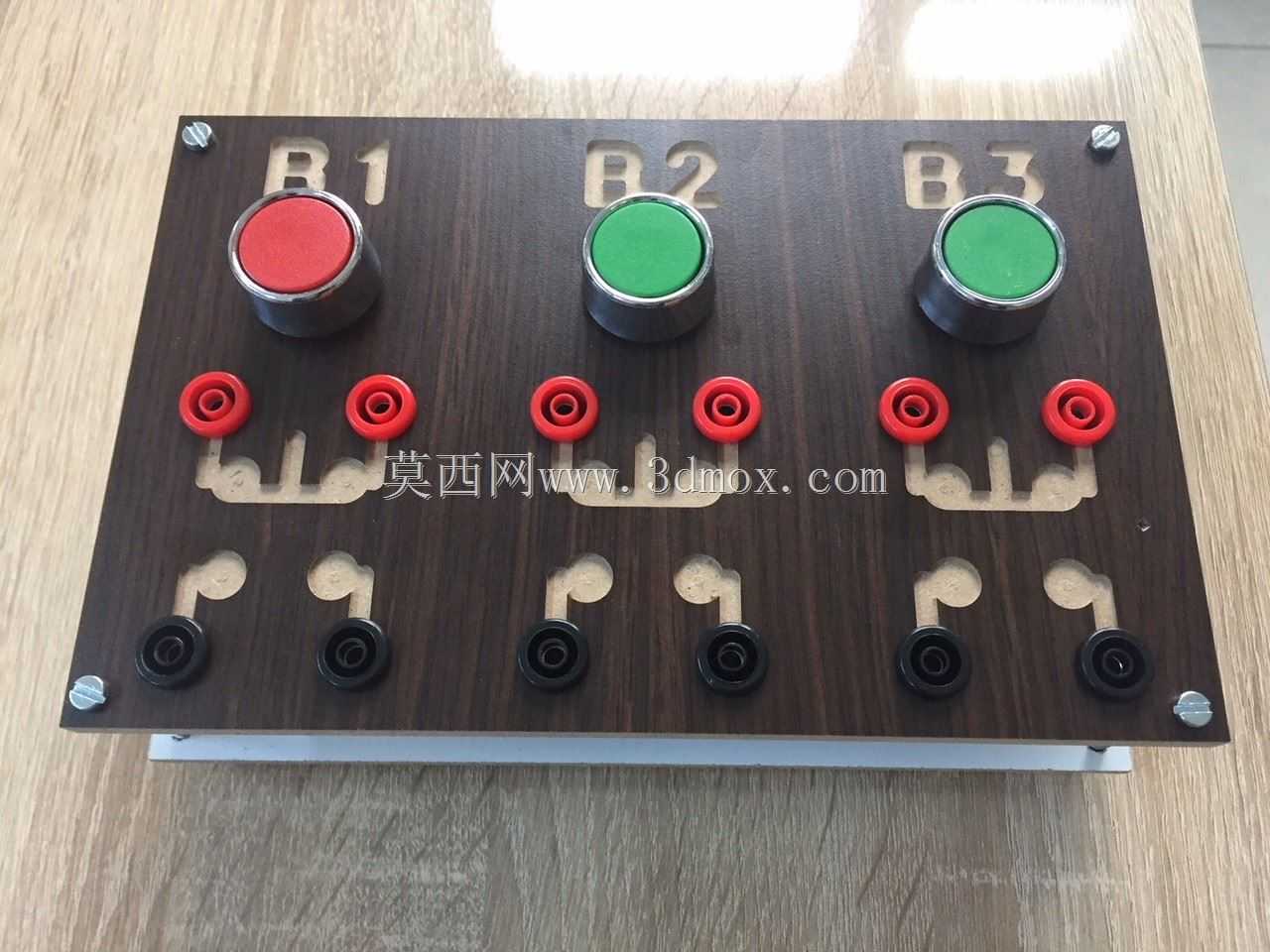

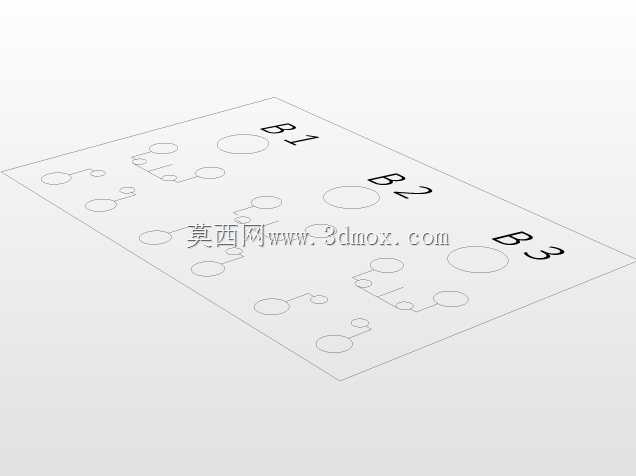

从结构布局来看，面板采用绝缘层压板材作为基底，三个独立通道横向等距排布，每个通道对应一组操作与接线点位：最上方是大直径操作按钮，其中第一通道配置红色常闭停止按钮，第二、第三通道配置绿色常开启动按钮，按钮下方对应设置两组红色接线柱，作为按钮常开、常闭触点的外接点位，再往下排布两组黑色接线柱，可作为指示灯回路、或者外接负载的接线扩展位，每个通道上方都蚀刻有清晰的通道编号，避免实训过程中出现接线混淆的问题。面板四角预留了沉头安装孔，既可以通过螺丝固定在实训台的标准铝型材框架上，也可以搭配磁吸底座吸附在钢制实训柜体表面，安装边界不需要额外预留操作避让空间，面板整体厚度控制在20mm以内，接线柱尾部的接线空间预留了15mm的余量，适配1.5平方毫米以下的多股铜芯软线接入，接线时不需要额外弯折导线就能完成端子压接。

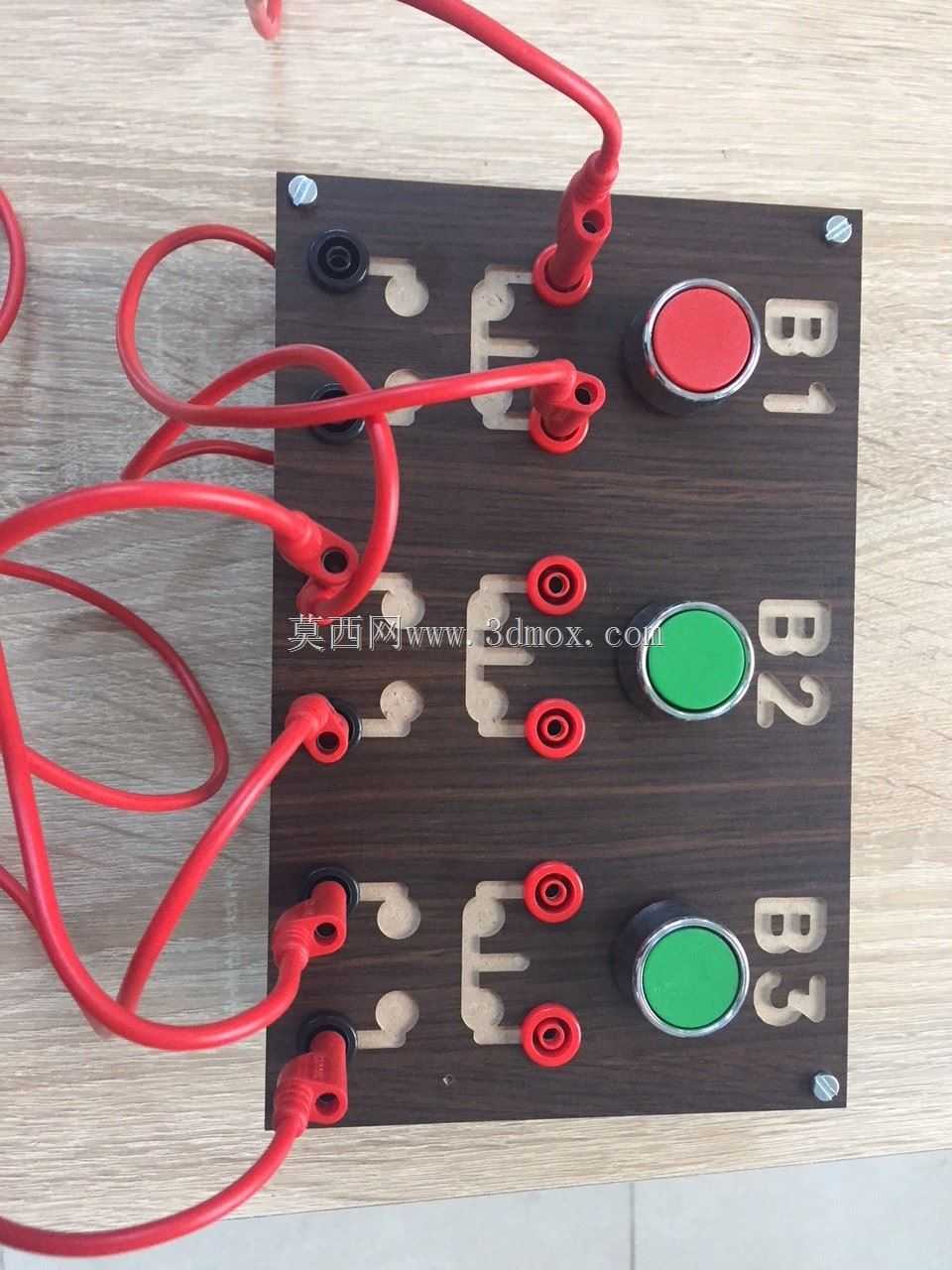

设计过程中特意弱化了工业柜体面板的封闭性，所有接线点位全部外露在面板正面，学员在完成接线后可以直接观察每一根导线的走向，对照电气原理图排查错接、漏接问题，不需要俯身到台面下方查看背面接线，大幅提升实训过程中的纠错效率。按钮选用工业级通用款LA38系列按钮，触点额定电流5A，完全满足实训场景下的低压小电流通断需求，同时这类按钮属于行业通用配件，后期如果出现触点损耗、按钮帽损坏的情况，不需要更换整个面板，直接采购同规格配件就能完成替换，维护成本极低。接线柱选用铜芯镀镍的香蕉插座，适配标准4mm香蕉插头，也可以直接缠绕裸导线进行接线，兼顾实训过程中快速插接线、和永久性接线练习的双重需求，接线柱的固定螺母做了防松设计，反复插拔接线也不会出现柱体松动、接触不良的问题。

实际应用中，这类模块除了基础的按钮启停回路实训，还可以扩展接通过载保护、继电器互锁、PLC输入点位接线等多种实训内容，三个独立通道既可以单独完成单电机启停控制练习，也可以组合完成三电机顺序启动、逆序停止的复杂逻辑接线训练。面板表面的蚀刻标识做了凹入处理，长期使用摩擦也不会出现标识脱落模糊的问题，深棕色的面板基底和红、绿、黑三色的按钮、接线柱形成清晰的视觉区分，学员在操作时可以快速定位对应点位，减少视觉疲劳。面板底部预留了走线槽安装位，如果需要做永久性接线演示，可以将导线整理后嵌入走线槽，模拟工业现场的规范布线效果，让学员在实训过程中养成规范布线的习惯。

从安装适配性来看，面板的横向宽度适配标准实训台的单工位安装尺寸，不需要对现有实训台进行结构改造就能直接替换原有老旧操作面板，安装孔位的间距和市面上主流的电工实训面板孔位通用，互换性较强。模块整体没有集成额外的电路板元件，所有触点都是纯机械通断结构，不存在电子元件烧毁的风险，即使学员出现接线短路的误操作，也只会触发外部回路的保护开关，不会损坏模块本身，耐用性完全满足高频次的实训教学场景需求。
