热电偶配套结构件三维装配练习模型

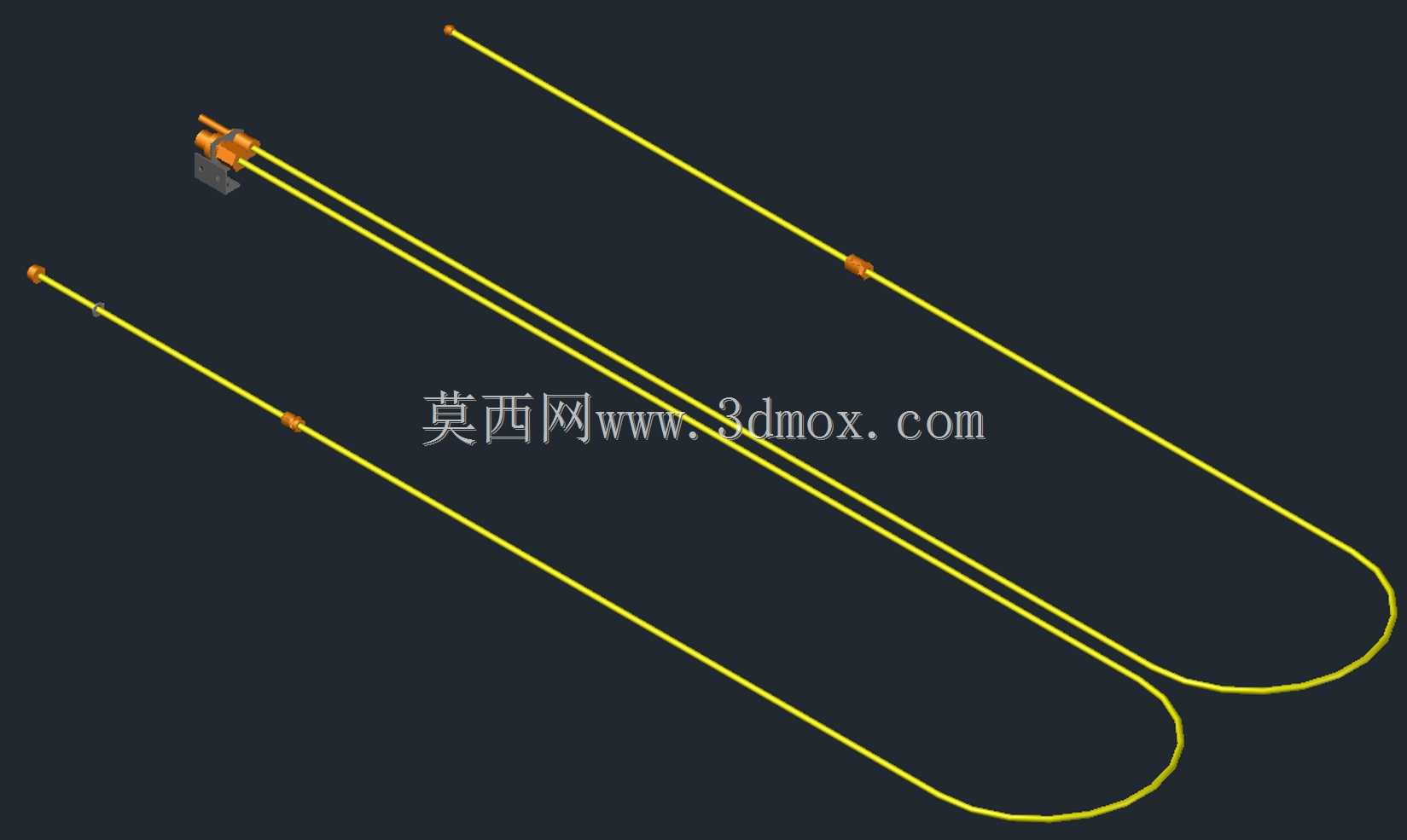

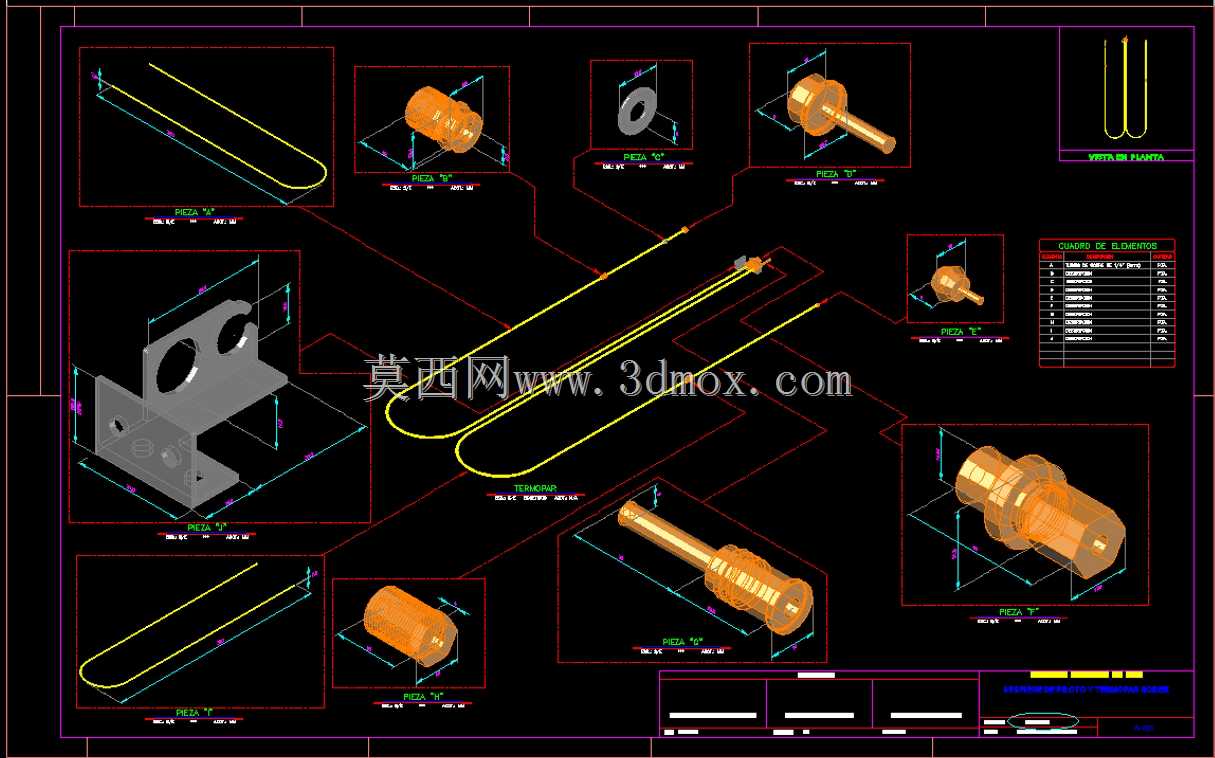

这套模型围绕接触式温度检测场景的热电偶配套结构展开，覆盖了测温探头、固定安装支架、连接紧固件、防护套管等全套配套零件的三维结构，可直接用于温度检测类设备的结构设计参考、装配逻辑梳理，也能作为机械结构三维建模的练习素材。从实际工业应用场景来看，这类热电偶组件广泛用在工业炉窑、管道流体测温、设备运行温度监测、热处理工位温度采集等场景，不同的配套零件对应不同的安装工况：比如U型的感温探头结构适合大空间范围的平均温度采集，带螺纹的连接接头可以直接拧入设备预留的安装螺纹孔实现快速固定，L型的安装支架适合壁挂式或者设备侧壁的外置安装场景，不需要在设备本体上额外加工复杂的安装位，能大幅降低现场安装的改造成本。

从设计思路上看，整套结构完全遵循实际测温组件的装配逻辑，每个零件的配合公差都按照常规机械装配的间隙配合要求设置，探头的金属保护套采用了阶梯轴结构，靠近接线端的位置直径更大，既可以提升探头根部的结构强度，避免安装或者使用过程中出现根部弯折断裂的问题，也能和固定接头形成轴向定位，防止探头在套管内出现窜动影响测温精度。固定支架上的安装孔做了沉头设计，安装时螺丝头可以完全沉入支架平面，不会出现突出的结构干涉后续的防护外壳安装，支架上的两个定位孔间距按照常规工业安装的标准孔距设置，能适配市面上多数同规格热电偶的安装尺寸，不需要重新打孔调整。

从外形尺寸与安装边界来看，整套组件装配完成后整体占用空间较小，探头的长度可以根据实际测温深度需求调整，模型里给出的基础长度适合100-300mm测温深度的常规工况，如果需要更深的测温位置，只需要调整保护套管和感温丝的长度参数，不需要改动连接端和固定支架的结构，具备很好的参数化修改基础。各个连接零件的螺纹规格都采用了通用的公制标准螺纹，现场替换配件的时候不需要单独定制非标件，能大幅降低后期的维护成本。零件的细节结构上，所有的棱角位置都做了小尺寸的倒角处理，既避免加工过程中出现锐边割手的问题，也能在装配的时候起到导向作用，让零件对接更顺畅，不会因为棱角卡滞导致装配困难。

从功能特性来看，这套结构把热电偶的感温部分、固定部分、接线端部分做了模块化拆分，每个模块都可以单独替换，比如当感温探头出现损坏的时候，只需要拧开连接接头抽出探头更换即可，不需要拆卸整个固定支架，维护效率能提升不少。不同的探头结构对应不同的测温环境，比如裸露的U型感温丝结构适合响应速度要求快的气体测温场景，带金属保护套的探头适合有一定磨损、腐蚀的液体或者固体表面测温场景，用户可以根据实际的工况需求选择对应的零件组合装配，不需要重新设计整套结构。整套模型的装配关系清晰，没有多余的冗余结构，每个零件都有明确的功能定位，不管是用于实际的设备结构设计参考，还是用于三维建模的装配练习，都能清晰展现机械结构从单个零件到整体装配的设计逻辑，帮助从业者理清测温类组件的结构设计要点，避免在实际设计中出现安装干涉、配合公差不合理、结构强度不足等常见问题。
